制作信号线 电源线 喇叭线----来自烧友的经验 [复制链接]

hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
1#
t T
发表于 2011-07-01 16:07 |显示全部
各位烧友，大家好！！以下我会搜集一些客户利用万隆线基制作各种线材的一些方案，方法，希望对有兴趣的DIY烧友有帮助。
一：制作电源线方案之一
以下是借用福建黄大哥的经验推荐的！
制作选材： 30AWG 0.25mm线径 横截面积0.051方 OCC单结晶纯银线 32米
                       古河的旗舰-度铑的插头插尾
参考对象： 参照Audio Note ksl-vzc的纯银旗舰电源线结构做的
制作方法： 10股单支30AWG的万隆单晶银线----零线
                       10股单支30AWG的万隆单晶银线----火线
                       屏蔽网做地线
PK对象： Audio Note ksl-vzc的纯银旗舰电源线
黄大哥话：AN更飘逸
                     万隆的能量感强点
AN韵味好点，但估计万隆的煲开后会超越   万隆的银线应该说是比较平衡的声音，和镀佬的插头插尾搭配很不错
                     总的来说自己做线的性价比还是很高的
                     这次做的电源线算是最好听的
                 我等煲好后和朋友的G6去pk一下，告诉你结果










本主题由 版主 eric 于 2011/7/17 19:06:06 执行 设置精华/取消 操作
分享 转发
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
2#
t T
发表于 2011-07-01 16:19 |显示全部

二： 制作信号线方案之一
以下是借鉴HIFISISTER师傅的经验来搭配制作！
制作选材：
6.6米 20AWG---0.81mm线芯---横截面积0.52方 万隆7N单晶银线
ETI RCA子弹头Bullet plug
长度为1米(考虑线在制作编织的时候会缩短,所以一般多加10%的材料)
制作方法:
+两股单支20AWG
-壹股单支20AWG
以上一正一负,单端接地,另外一根也是同样制作的方式
此线会在下下个星期可以免费给广大烧友试听的,不过是淘宝支付宝担保,如果有兴趣的朋友可以联系HIFISISTER.

以下是师傅制作的BNC端子的同轴线，与以上制作方式是完全一样的。




最后编辑hifisister 最后编辑于 2011-07-02 14:40:18
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
3#
t T
发表于 2011-07-01 21:34 |显示全部

原帖由 yavis 于 2011-7-1 18:43:00 发表
我用单支单晶铜做信号线，配的是澳洲子弹头。不错

呵呵,谢谢兄为我顶帖.

说得不错,单晶铜也可以做信号线,20,24AWG的两种都可以用单支的来做,这个是最简单的做法,只不过还有很多的搭配方式期待我们去实验.
ETI RCA就是澳大利亚的子弹头. 呵呵,英雄所见略同呀.
不过很多DIY朋友觉得澳大利亚子弹头在焊接的时候很容易被焊坏,我听师傅讲,这个是需要有一个技巧的.不知道兄是否知道这个技巧?
以下就是澳洲子弹头
最后编辑hifisister 最后编辑于 2011-07-02 14:42:57
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
4#
t T
发表于 2011-07-02 14:44 |显示全部

万隆电源线http://hifisister.taobao.com
型号NEP-3200NEP-3001NEP-3002NEP-4003
美标大小9AWG10AWG11AWG13AWG
横截面积6.63方5.26方4.17方2.63方
导体16股单支近似18AWG单晶铜线制作而成,6股为零线,6股为火线,4股为地线零线火线地线都由单支22股芯单晶铜线制作而成,大小相等零线火线地线都由单支几百股芯单晶铜线制作而成,大小相等零线火线地线都由单支大约为135股芯OFCD镀银线制作而成,大小相等
声音特点微动态出色,速度中性,音场深阔立体,音色真实还原度高,中频突出, 真实自然不生硬, 力量是众线之首,放前=>极高分析力, 放后=>力量澎湃声音中性, 分析力及空气感佳, 音场及定位分明, 改善低频的层次感,背景宁静,平衡极佳背景宁静,音场深而且阔,声音平衡,细节丰富丰富的泛音,背景宁静，优异的控制力
适应范围全面性能全面, 适合用于音源, 解码, 后级及拖板适合于CD，前级CD,DVDP，LCD电视或其他video产品上



单晶铜线12AWG14AWG14AWG16AWG
线芯特点单股，特富龙外皮单股，特富龙外皮19股，特富龙外皮19股，PVC外皮
线径2.05mm1.63mm1.63mm1.29mm
横截面积3.312.082.081.31

以上单晶铜线可以根据个人需求，单支，两支做零线或者火线都可以自己搭配。
有烧友指出地线可以用普通的线来替代，但我问过了老烧友，说最好不要忽略地线的作用了。
还有老烧友也指出， 零线火线是一个回路，建议用一样粗细的横截面积。根据厂线来看，所有的零线火线都是一样大小的。甚至地线也都用的同样的材质，同样的大小的线，除了NEP-3200的地线相比零线火线少了2股。

除了单晶铜做电源线外,我们可以考虑用单晶银线来做电源线.最合适的线就是
16AWG单晶银线,线径1.29mm, 横截面积1.31方.
这个线在国外很多烧友都拿来做电源线的,由于单支线做用于后级肯定不够的,可以考虑用两或者三支支线来做零线,两或者三支线做火线,
以上来自烧友, 仅为参考，不参与本人意见，谢谢！！
最后编辑hifisister 最后编辑于 2011-08-01 00:23:39
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
5#
t T
发表于 2011-07-02 20:28 |显示全部

有烧友 指出，镀佬的头子用在银线上可以弥补一下，配上铜线就会差，声音会感觉死。

还有就是镀佬的头子用于电源线上会比较有力量，可以用镀佬的头子于后级。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
6#
t T
发表于 2011-07-02 21:52 |显示全部

原帖由 yavis 于 2011-7-2 21:19:00 发表
焊接的时候，将插头插入RCA插座中，加速散热，以免烫坏

对的，师傅好象就是这个意思，呵呵。老兄可真是做线的高手呀
呵呵，再加一段文字提示焊接的时候需要注意的地方：
焊线头子温度的掌握与焊接的时间和焊锡丝的熔点~~~烙铁的施焊角度~~~~还有焊点的光洁度~~~~就是焊接部分里面要没有空气进入。还有没有焊好的线不能二次加温~~~~~焊东西就是一个熟练的过程，一个手快。还有低温焊锡的。
最后编辑hifisister 最后编辑于 2011-07-03 20:28:27
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
7#
t T
发表于 2011-07-03 20:18 |显示全部

原帖由 406465311王 于 2011-7-3 19:55:00 发表
不错的线基

谢谢王兄顶帖！呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
8#
t T
发表于 2011-07-03 23:04 |显示全部

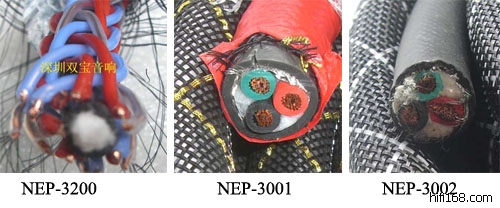

以上图片供烧友更好地选择万隆散线来制作电源线。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
9#
t T
发表于 2011-07-04 23:54 |显示全部

今天从群里抄出了以下一段话：
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
10#
t T
发表于 2011-07-05 22:55 |显示全部

呵呵，真正的行家！学习了。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
11#
t T
发表于 2011-07-05 23:07 |显示全部

原帖由 我爱LP 于 2011-7-5 22:57:00 发表
NEP3200散线昨天到手，原来想用古河碳纤维插的，后来还是用了一款台湾产的碳纤维插头算了，出来的声音还不错，插唱放力水很足，但同银彩G6比少了点贵气，细节、音场也差一点。插唱盘的电源，同蛇王灰头的风格有点像，中频更饱满、力度也更好一点，总的来说挺满意！

听您这么讲我很高兴。以前一个客户觉得这个线还不如NEP-3001，所以我都一直不推3200了。可能和每个人的系统是有关系的。
这个线虽然和G6没法比，但是他的性价比还是很高的，成品散线的价格也便宜。
另外他为什么和蛇王灰头的风格像，就是因为他的编织方法和蛇王一样吧。我是这么猜的，呵呵
还是希望见识过的朋友多发发言来诠释一下，呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
12#
t T
发表于 2011-07-05 23:14 |显示全部

原帖由 我爱LP 于 2011-7-5 22:57:00 发表
NEP3200散线昨天到手，原来想用古河碳纤维插的，后来还是用了一款台湾产的碳纤维插头算了，出来的声音还不错，插唱放力水很足，但同银彩G6比少了点贵气，细节、音场也差一点。插唱盘的电源，同蛇王灰头的风格有点像，中频更饱满、力度也更好一点，总的来说挺满意！


另外您才煲了没多久呢，希望过一段声音会更好，我再去查一下银彩G6的特性看看，呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
13#
t T
发表于 2011-07-06 10:35 |显示全部

原帖由 神农 于 2011-7-6 10:30:00 发表
wattgate蓝星头尾配合做电源线怎么样？


很好，我就有客户用这个wattgate蓝星头配合3001线和3200做电源线的，他说比我的万隆镀金电源插头更好，当然蓝星头也比我的那个价格要贵吧！再就是个人听感不一致。
在我看来，最主要那是你自己喜欢的声音，呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
14#
t T
发表于 2011-07-06 10:47 |显示全部

原帖由 神农 于 2011-7-6 10:30:00 发表
wattgate蓝星头尾配合做电源线怎么样？


以下是客户和我聊天的记录，因为我未能征求对方同意，所以不能表露对方的ID，呵呵







希望对大家有所帮助，呵呵
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
15#
t T
发表于 2011-07-06 11:48 |显示全部

原帖由 MHDT 于 2011-7-6 11:28:00 发表
准备试试LZ的线，初步看上55元/米的那款，做同轴信号线可以吗？或者LZ推荐下其它的性价比较好的。

您好，做同轴信号线，这个线是粗了的。
这个线的线径是1.29mm,横截面积都有1.31方.
由于这款线是多芯的，很多客户很喜欢这款线。做电源线这个粗细很合适用于CD。
但我们有客户借鉴了信号线NEI-3001的方案，就是多芯和单芯线搭配。但16AWG太粗，所以客户把外皮拨开抽掉一些细线，加上特富龙套管，另外与我们的24AWG单芯线搭配制作了信号线，他很满意。
而我们主推单芯线，因为单芯线也被证明是很不错的。
建议用20AWG和24AWG的线来做。做信号线不要粗。
20AWG的线径是0.81MM, 价格是50元每米。
24AWG的线径是0.51MM。价格是33元每米。
另外如果您愿意用银线的话，效果更是不错的。30AWG，24AWG，20AWG的都是做信号线的好料子。这个只是我个人认为，有的人喜欢银的声音，有的人喜欢铜的声音。
看您如何选择了？
最后编辑hifisister 最后编辑于 2011-07-06 11:51:39
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
16#
t T
发表于 2011-07-06 21:45 |显示全部


http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
17#
t T
发表于 2011-07-07 06:39 |显示全部

原帖由 神农 于 2011-7-6 23:32:00 发表
原帖由 hifisister 于 2011-7-6 10:47:00 发表
原帖由 神农 于 2011-7-6 10:30:00 发表wattgate蓝星头尾配合做电源线怎么样？
以下是客户和我聊天的记录，因为我未能征求对方同意，所以不能表露对方的ID，呵呵[/......
没看出什么名堂，在我这里蓝星头并不薄，就是一直没找到好的线基。

在同一款成品散线NEP-3001上，蓝星头与万隆电源插头上，蓝星头要薄一些，但延伸好一些。客户简单对比而已。各有所长，都还是很实用的电源插的。
个人听感严重不一样的，就是那同一个客户，他不喜欢我的NEP-3200，却很喜欢NEP-3001，然而NEP-3200却是NEP-3001价格的2倍以上，而且有别的客户还是很满意NEP-3200。
想请问兄台您配的线基是什么线基呢？
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
18#
t T
发表于 2011-07-07 11:31 |显示全部

原帖由 stero 于 2011-7-7 10:12:00 发表
你的纯银线做一付喇叭线要多少钱，有帮人做吗

我有师傅帮我做线的，做得很不错。
用纯银线做喇叭线，要看您需要出什么样的声音。还有需要知道您的系统是什么系统，这样才好给您调声的。
还有线径大小有别，所以价格也就不一。
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
hifisister
头像

  • 论坛博士
  • 399
  • 406
  • 2011-06-08
19#
t T
发表于 2011-07-08 23:04 |显示全部


24AWG万隆单晶银线，冷冻版到货了，呵呵
此线的线径是0.5mm,适合做信号线
这个线可以铜银搭配，比如以下方案：
正用1股24AWG银线
负用2股24AWG铜线
当然也可以全部用银线来制作！
最后编辑hifisister 最后编辑于 2011-07-10 00:27:09
http://shop64830522.taobao.com/
HIFI姐姐代理了澳大利亚品牌AUREALIS线材（线基及其成品线），新加坡GML喇叭，欢迎到实体店来试听 深圳福田区华强北路万商电器城3楼3F4-A， 电话15816880618
TOP
