这个论坛米人多，我等缺钱的只好DIY.....
知道这个论坛其实很久了，只是偶尔看看，并未注册。近日去了欣赏Wisdom扬声器展示后，感觉这个论坛还是有热情的。但这个论坛DIY的人少，看来大多是老板级的，这也是论坛相对缺少技术型人才的原因之一吧。
废话也不多说了，小弟本着一起玩的热心，各位老板看的上的就鼓励一下，看不上的就体会一下折腾和DIY的乐趣吧 ！
1，一开始流行飞力浦摇臂光头（其实一直都在流行），小弟就跟风做了一个CDM4的。这个版本我现在已经出掉了，十分怀念，技术上VFD屏幕上它可以察看光头的电流，这样可以直观到光头的老化状态。大家都知道，摇臂光头早已经停产了，虽然这类光头寿命长，但总有OVER的一天，值得珍藏一只或者一台用摇臂光头的机器。外观很明显，大家都看出来了，是仿制文豪的。



2，有转盘，必须要有解码器。当时还是单身，本着节约的原则，制作了一个AD1853解码器。1853也不简单，很多hi-end如马克都使用过，虽然是几十元的芯片，经过名厂就成为了几万元的机器。这个解码器感觉是相当不错的，人声非常醇厚，很强的模拟味道，大动态也顶的上。

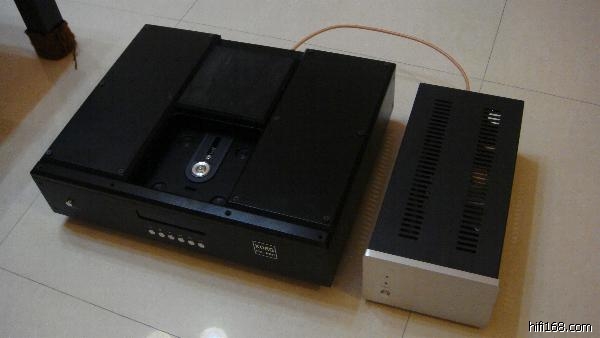

3，看看两人的搭配，两兄弟，好合拍。



4，穿上衣服吧，漂亮些。


5，接下来得有前后级了。前级很著名的，如果拆开过高文的机器你就发现很眼熟吧？这是一台复刻高文27+的前级，基本上都是照抄的，动态大，细节多，这个前级与我后来制作的MBL 6010不分伯仲。



6，7，后级方面，当时第一考虑的肯定是纯甲类。甲类声底温暖厚实，基本上没有说不舒服的。看布局，很明显，这是高仿的KRELL KSA-50MK2 。基本上除了变压器，全部元件跟原机一模一样了，无论是元件参数或者是型号。这个机的最大毛病是风扇散热，有风扇噪音和不安全，但音色犹如一个大缸，里面盛满了海水，海水时而波涛汹涌，时而波澜平静，但在大缸里服服帖帖，绝不会溢出一滴。它又犹如一只超级大铁笼，铁笼比平原还大，里面盘踞着狂吼的狮子，奔驰着快乐的小鹿，凶猛与温柔却完全和平共处，在宽广的平原之上，一派旖旎景象。如此的收放自如，让我深深地感觉到KSA-50MK2的魅力，这个也是PASS老总赞美KSA凌驾于PASS之上的原因。


8，人总要不断进步的。一段时间后，我感觉手痒了。决定放弃目前的作品，再次DIY。众观贵价转盘，基本上没有不是使用CDPRO光头的。CDPRO/CDPRO2光头模组已经成为贵价转盘的御用。于是进了一只CDPRO2M光头，完成了这台CDPRO2转盘，并且内置了PCM1794解码器。PCM1794芯片的参数可以说代表着现代最高的水平之一了，应用得好不好主要是看设计。这台转盘对比CDM4，可以说细节增加之多到达更高的层次了，值得一做。


9，为了配合这只全世界最贵的光头，我DIY了一个潮流的原子钟。这个原子钟是真正的核产品，但它是安全的。原子钟替代光头的晶体，更准确，音色自然更上一层楼了。



10，11，12原子钟与转盘搭配的相当和衬哦呵呵







未完,接下边5楼
最后编辑korg 最后编辑于 2012-06-12 12:43:06
分享 转发
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
2#
t T
发表于 2011-07-11 17:10 |显示全部

13，14，15，16前级方面，考虑了闻名遐迩的MBL6010 。这台经典创造了运放前级的神奇，用IC也能做出好前级，要深刻理解MBL的深邃是非常难的。既然难，那就抄吧。按照原板抄了做之，元件也尽量按原机，效果的确是不错的，MBL与高文27互相PK，不分伯仲，高文动态更大，MBL则醇厚些。









17，后级方面，既然前级是MBL，后级也要西装配吧！于是MBL 8006诞生了。8006更加高仿，除了牛，没有不是原装的了。实际听下来，除了控制力欠缺一点，没什么好批评的。实际参数也有网友测量过，达到相当好的水平。



18，箱子是自己设计的，山寨了些。



19，目前在听的DIY系统。



20，21，下一步的后级作品，看看内部阵容，各位猜这是什么功放呢？
最后编辑korg 最后编辑于 2011-07-12 12:32:49
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
3#
t T
发表于 2011-07-12 15:32 |显示全部

感谢各位的厚爱和鼓励，实际上自己觉得离置顶、精华的距离还相差太远，这个论坛卧虎藏龙的人才很多，毕竟自己只是千千万万的DIYER里的普通一员，只是喜欢动脑动手而已（当然，个人认为现代DIY的成功与否与提高审美素质很重要例如成品的内部布局和外观，毕竟一件好音响可以说是艺术品）。
实际上我的热情远远没有大多数人的高，因为工作、家庭、生活等原因，不可能把时间精力“奋身”在一项业余爱好之上，不然我的作品有可能是目前的10倍了，而且我的业余爱好也不止hi-fi。一个对人生，对家庭负责的人，要把握好自己的时间与额度，不要仅仅为了发烧而发烧，要懂得享受包括亲情在内的人生美好，这样，你的业余爱好才有更高的意义。
不说了呵呵，废话太多了，希望与各位共勉。
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
4#
t T
发表于 2011-07-13 10:40 |显示全部

也不能这么说的,初衷是谁都想买几万、10几万一件的器材这是肯定的，但是大多数人都是工薪阶层或者小老板，象阳江十八子那样的玩法可能这辈子都不可能享受的到。

DIY就是要看性价比，DIY才几百元的整机那么低档，或者买一个3000元的电位器去DIY那么高档，我觉的都是不可取的。钱要花在性价比上。比如用5千元去仿照10万元的机器，总可以吧？我DIY的这些器材，成本都是2000-4500元内一件，难道这叫有钱人么？厂机卖多少钱，有钱人都知道。

至于时间，就看个人了，以不影响家庭和工作为主。我可能每天也只有一个小时DIY甚至没有一分钟时间，因为要照顾3岁的女儿，做一个机器花一个月也没什么奇怪的，功放甚至要几个月，时间都是挤出来的，我也很羡慕有钱又有时间的成功人士。。。。。
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
5#
t T
发表于 2012-02-20 22:59 |显示全部

十分怀念KRELL ksa-50mk2,由于找到了原机所有的管，决定再做ksa-100mk2.纯甲类100W以上。
最后编辑korg 最后编辑于 2012-02-20 23:00:46
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
6#
t T
发表于 2012-04-17 15:30 |显示全部

今天是一个里程碑，终于完成了MBL 1531 CD机
至此，全套山寨MBL完成，MBL 1531 CD + MBL 6010前级 + MBL 8006后级......
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
7#
t T
发表于 2012-04-17 15:31 |显示全部

抄的就是你
最后编辑korg 最后编辑于 2012-04-17 16:00:37
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
8#
t T
发表于 2012-04-17 15:55 |显示全部

谢谢夸奖

抄袭成本如下，MBL CD花了3000（机箱还没设计好），MBL 6010前级花了1500，MBL 8006后级花了3000。

而一台MBL 1531 CD机的标价近5万，其他不说了，你懂的。：）
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
9#
t T
发表于 2012-06-12 12:41 |显示全部

仿MBL 1531A CD机，装好后觉得声音非常不错，值得拥有，向大家介绍一下。
整机的构造是：机芯控制部分，使用PHILIPS原厂的公开的、通用的、稳定的程序。理论上机芯控制电路是不会影响音色的，要破解厂机的程序很难也没什么特别必要，重点和精华在于信号处理的部分。信号部分，光头的I2S信号直接进入CS4398解码，后边再使用了AD797作为输出，输出电路是很经典的MBL电路，一看那些797和退耦什么的只能想到MBL了。这个跟原机有区别，原机把EBU输出的数字信号进入8412接收，放着I2S不用，好听的可谓不走寻常路，不好听的是走了不少弯路。于是大胆地舍弃了8412，把I2S信号直接输入，理论上是更好的。至于原机为什么要这样，这个大家可以讨论一下。从4398到输出，电路跟原机是一样的，数字输出电路也一样。
    现在就开始装机吧！

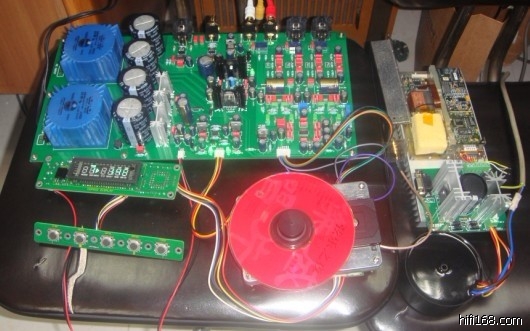

    忙乎了几天，终于装好了PCB，如图，分别是主板，光头，铷钟，铷钟稳压板，控制显示板。我只喜欢绿色的PCB，绿色经典大气，红绿相间的MBL风格也让人赏心悦目，心旷神怡。

下载 (61.53 KB)
2012-6-12 10:37


按键部分，把功能直接刻在按钮上，非常的漂亮。

下载 (42.74 KB)
2012-6-12 10:37



自己安装需要一点技巧去理解，这个结构是为了安装按键PCB。

下载 (34.11 KB)
2012-6-12 10:37


下载 (38.2 KB)
2012-6-12 10:37





这种刻字使面板更为简洁了。

下载 (32.82 KB)
2012-6-12 10:37




为了沉实，一般都用全铝机脚，但更好的是加贴这种超市可以买到的垫贴，有各种直径的，肯定有合适的。


下载 (30.95 KB)
2012-6-12 10:37



避镇使用CDPRO2原厂的弹簧和橡胶圈，简单，效果也好。


下载 (32.36 KB)
2012-6-12 10:37


下载 (37.89 KB)
2012-6-12 10:37




显示屏使用蓝色的冷色调，字符更加时尚科幻。


下载 (40.91 KB)
2012-6-12 10:37



这种显示屏VFD是PHILIPS喜欢御用的，显示简单而又丰富。


下载 (43.21 KB)
2012-6-12 10:37



安装好按键板和显示控制板。


下载 (39.95 KB)
2012-6-12 10:37



附件也不用追求太好的，小日的如ALPS就行了。


下载 (44.9 KB)
2012-6-12 10:37



机箱非常厚实，背板厚到可以再内加工。


下载 (49.75 KB)
2012-6-12 10:37



把主板装到背板上，输出没有引线的板就是漂亮。


下载 (60.5 KB)
2012-6-12 10:37



平衡/不平衡输出，同轴和AES/EBU，一个都不能少。至于光钎，就算了效果差也没什么鸟用。


下载 (45.77 KB)
2012-6-12 10:37



机箱加工的不错，尺寸非常吻合。


下载 (47.55 KB)
2012-6-12 10:37



换个角度看看。


下载 (45.2 KB)
2012-6-12 10:37



把东西摆进去，雏形出来了。


下载 (42.74 KB)
2012-6-12 10:37



增加了一个6分钟可调的时间继电器，用L铝板固定，位置正好。让铷钟先工作一会，最好是锁定先，再启动主板电源，更安全稳定。


下载 (48.23 KB)
2012-6-12 10:37



铷钟作者也预留了位置，不多不少基本上正好。

下载 (37.78 KB)
2012-6-12 10:37




铷钟的稳压电源放置有点挤，但按奶挤一挤总是有的原则，想了个办法倒放，拧螺丝固定LT1083的散热器，空间竟然刚刚好。牛方面使用了一只50W的RS牛。铷钟热量大，电流大，是个不容易伺候的家伙。


下载 (38.53 KB)
2012-6-12 10:37



东西摆好了，房子差不多架好了。


下载 (43.84 KB)
2012-6-12 10:37



成品还是很诱惑的，我非常喜欢这种满满的感觉。我以后做的东西也会追求这种满而简，多而齐的感觉。

下载 (40.54 KB)
2012-6-12 10:37


下载 (46.8 KB)
2012-6-12 10:37




穿上西装吧。

下载 (32.35 KB)
2012-6-12 10:37




MBL一家亲了，CD，前级，后级全家福大合影。
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
10#
t T
发表于 2012-06-14 13:52 |显示全部

实际测量MBL CD机
总谐波失真 THD 0.00036% @1Khz 600ohm load
信噪比         SNR -108

这个参数,超越了不少HI-END了,大家满意了吧




最后编辑korg 最后编辑于 2012-06-14 14:05:42
TOP
korg
头像

  • 论坛发烧友
  • 37
  • 37
  • 2011-05-07
11#
t T
发表于 2012-08-03 01:15 |显示全部

我这个帖子得罪了不少人的，因为这个论坛老板级的人多，他们买的太多东西太坑爹了

我只是想告诉大家：
1，音响的成本都是很低的；
2，音响的效果90%都要靠吹的；
3，千万不要轻信什么调音、较音秘籍、亲自操刀什么的评论大师。
4，一切都要靠自己摸索，自己满意的就是最好的声音。
5，当然声音永远是不可能满意的，这就是音响的乐趣！
