电源的极致处理,全球首部有源主动式GNR量子接地机 面世!(资料... [复制链接]

1#

电源的极致处理!

全球首创TELOS腾龙QNR有源主动式接地机





    TELOS腾龙最新公布了名为GNR的有源接地机(TELOS Grounding Noise Reducer)。该机器是至今为止全球首部有源主动式的接地机。这可以说对HIFI电源处理有这划时代意义的一部机器。完全颠覆了已有的传统观念。独辟蹊径的用编写程序的微电脑控制芯片工作。其所用的电路及技术相当先进、复杂。这将为烧友的电源处理增添又一新利器。我们先从外观再到设备内部的电路逐一来做了解。


首先GNR接地机延续了TELOS的精工。机器用了一个十分精美且结实的航空包装箱。

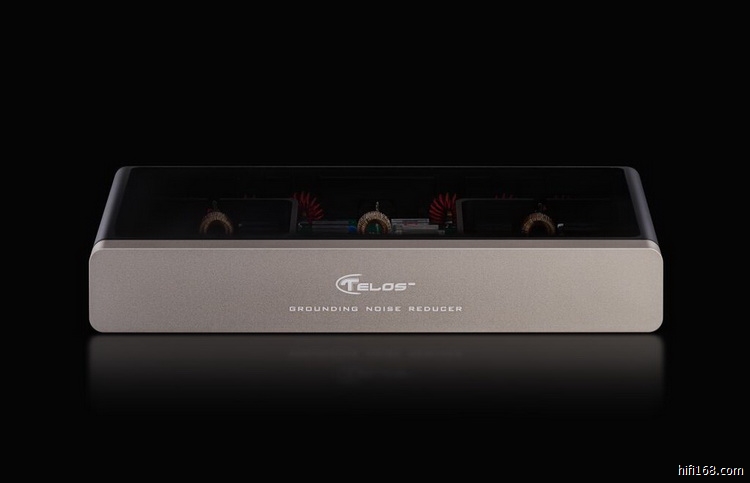

GNR接地机全机采用航空铝材CNC精密车削出来的外壳。依旧延续QNR设计采用透明的亚克力顶盖。这一点很值得称赞。也是腾龙的信心体现。这一设计能让烧友在不用拆机影响保修的情况下。清楚且只观的看到设备内部的电路,和工作转态。航空包装箱内有定位的海绵。接地机被牢牢的固定在里面。不会轻易晃动。即使长途运输也能保证设备的安全。随机付增了一根电源线和保卡。

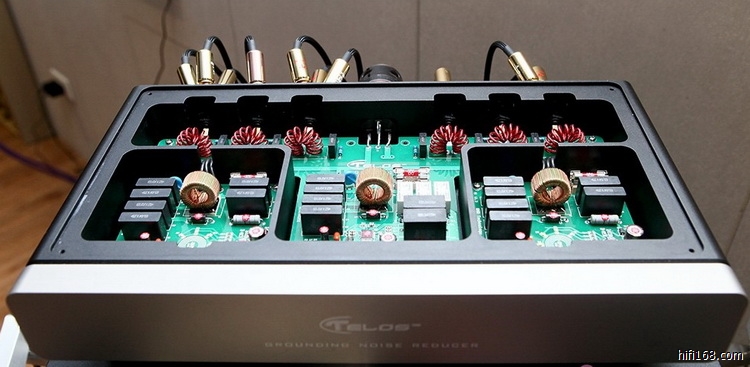

    机器电路核心是由一枚RISC16位元RISC核心处理负责。(上图红色方框中的即为GNR的三处处理心片。中间最大的即为RISC中央控制芯片)由这套控制芯片系统负责“零电位”的运算与机器背后6组稳定模拟接地电位。

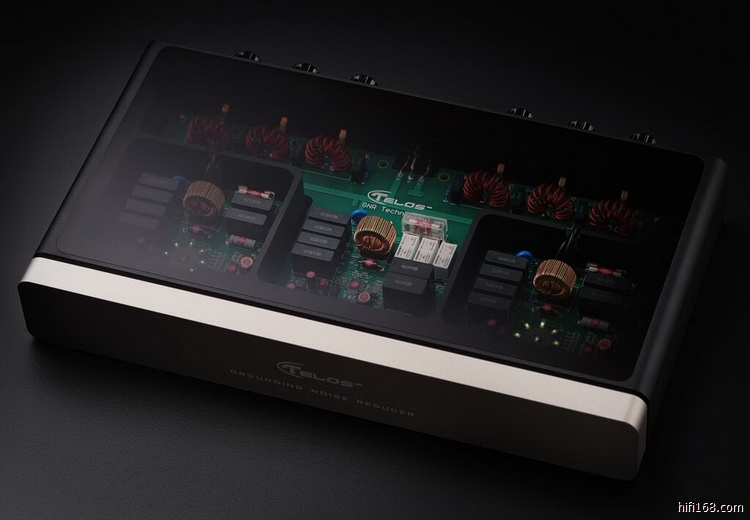

中間就是GNR主動式電路,可以看到負責計算準確參考電位的核心處理器與相關的電容、電感、繼電器,以及電阻等元件。


接地輸出端有濾波與隔離線路,以免雜訊交互污染。TELOS的建議是類比一邊,數位一邊,因為類比與數位訊號的雜訊型態不同。

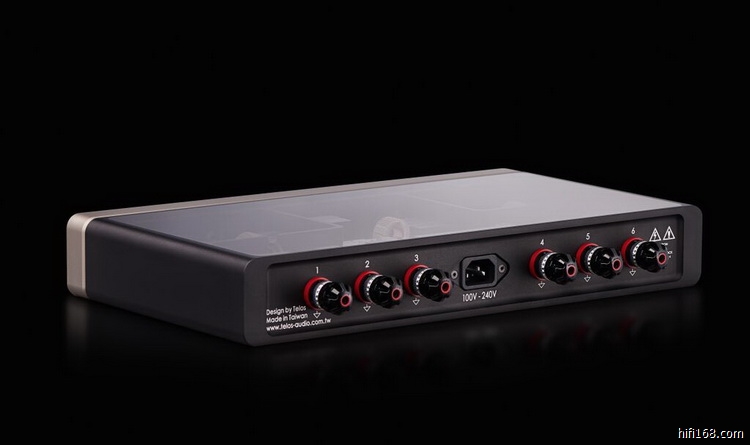

GNR接地机背后,中间是机器的供电插口。左右两边各有三组(总共6组)各自独立的接地端子。所有的机器端子均采用了德国WBT NEXTGEN系列单点接触接线柱。用到如此高端的接线柱,体现了腾龙所产品素质的极高追求.


   用家在使用时并非一个接线端只接一部机器。您也可以一个接线端同时接两条、三条、四条多根地线使用。这样算起来一部GNR的六组接线端,可以给一整套系统提供完整的使用空间了。及时您有再多的设备也能同时使用。这一点设备为用家节约了不少资金。不在用重复的购买多部设备。



欢迎添加润丰微信公众号。更多行业资讯、优惠活动及时接收!








最后编辑润丰 最后编辑于 2015-10-30 16:00:04
分享 转发
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
2#

00000000
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
3#

兄弟说笑了“天价”的绝对算不上的,国内公开定价是38000元。其所用的技术和零件材料等,相对比数播、CD或功放等其他设备不也外乎如此了,可能最大的差别就是少了一个变压器而已。现在市面的其他PS、柏林、金嗓子等电源处理的价格TELOS腾龙的算是非常实惠的产品了。
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
4#

回复 7# YangDs 的帖子

感谢关注,,更详细资料我们整理后会登上来的。欢迎多留意~
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
5#

回复 8# wst008341 的帖子

是的,可以这么说。GNR针对一些没地线的老小区,或地线不够好(有些小区有地线但素质很差)。是一个解决这问题的利器。

GNR其实有三大功效的。

其一:它会为设备提供一个标准的零电线电位,去矫正系统的工作(特别是数码了更为明显)。随环境或电压的变量机器核心CPU计算得出和控制的十分的精准。

其二:一套设备中会有多个接地,也会有外界的干扰(大家都知道地线是设备的排噪渠道的,有些家电还会有漏电问题也是往地线去)GNR会消耗和吸收这些杂质。为提供提供一个纯净的地线。

其三:GNR接地机还带有QNR量子电源处理功能,不单指有还带有两部,一套负责正极一套负责负极(以往的QNR是一部机器负责三个极电的处理)

坛里的都是老烧高手的,我这么解释可能不够详细。但大家基本都能看明白。坛里很多烧友都玩过不少了。也能体会接地对系统声音的改变有多大。但以往接地盒烧友和厂家多是采用木盒,装些铜片,砂石,水晶之类的模拟个接地。技术含量太低,功效实在还是有限的。TELOS腾龙,采用的是全新的思路,也是目前为止全球,唯一做出了全电路,主动式的接地机。其设备为透明顶盖大方的让人看内里。这一点值得称赞。让烧友明白明白的看清东西,而他家有这技术也不怕国内去山寨。
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
6#

很多电处的价格远高于这个了。每个人的需求不同吧。一个好的器材承架分分钟都几万了。况且GNR所采用的是非常前沿的技术。全球首部采用有源主动式接地。所体现的声音价值也远非这价格的东西。
专业代理销售各类发烧线材、配件
电话:13715855903
QQ:517074706
TOP
7#


    烧友一定都知道「接地」的重要性,因為「音響論壇」曾經不只一次介紹相關的產品,也不只一次告訴讀者如果可能不但要為家中的音響室配置音響專用電源,更要做接地。依照目前的建築法規,只要是新蓋的大樓都必須要有接地,但那是為了安全考量,並非為了聲音。音響用的接地目的是讓參考電位一致,還原音響系統本來就該有的聲音表現。電源接地的概念有點像是空間中的隔音,如果家中的隔音好,背景噪音低,自然能聽到更多的音樂,接地就是把電源的噪訊背景降低,錄音中本來就有的細節就會浮現,動態也會拉得更開。



      傳統大樓的接地完全是為了安全考量,讓漏電的時候電流有地方走,就像避雷針一樣,打雷的時候讓大量的電流通過,平常是處於「備而不用」的狀態,所以不可能太過重視「品質」。但關係到聲音的音響系統連一個螺絲都會有差別了,更別說每個機器(甚至喇叭)上都有的接地,怎麼可能沒有影響?接地還有一個功用,就是導出雜訊,像是實驗室的設備為了要隔離EMI與RFI,通常會有金屬屏蔽層,而這個屏蔽層就必須要接地,才能將雜訊傳導出去。屏蔽層會像天線一樣接收雜訊,但不會主動將雜訊排出,如果沒有接地就是把雜訊「儲存」在屏蔽層裡面,唯有接地才能將雜訊排出。一般家用傳統的兩孔電源插座的地線就是水線,所有迴路上的電器設備所產生的雜訊都會透過水線相互傳導,造成干擾。就算是三孔的電源插座,如果沒有妥善接地,等於接地懸浮的狀態,其實用處也不大。要如何接地才有用呢?這就是一門大學問。簡單的說,就是接地的參考電位一定要夠低,雜訊才會往接地處「流」,才不會串進電源中,干擾訊號的傳輸。



   傳統的作法是利用高效能的濾波電路消除電源中的雜訊,但音響迷都知道這類採用被動元件組成的濾波線路多多少少都會有限制頻寬與染色的問題。許多音響迷家中安裝的隔離變壓器也可以阻絕迴路中其他設備的雜訊干擾,但也難免有頻寬限制的問題,所以使用隔離變壓器的音響系統聲音常被反應為「聲音呆、不夠活生」,解決的辦法就是用超額的隔離變壓器,但這樣又造成效能低落的問題,因為超大的隔離變壓器隨時都處於工作狀態。而且對聲音來說,其實各種不同變壓器也會有自己的「個性」,所用的電芯、繞製的線圈、繞製的手法,都會影響聲音,所以又回到「染色」的問題上。

   不過上述兩種做法只是消除雜訊,依然沒有解決接地參考電位的問題,在音響圈目前常見的做法是透過一些良導體,如銅板、銅柱、銅網、或是礦物粉末等材料當作接地材料,導出雜訊,統稱為「被動式接地」。但這類接地方式雖然有效,但並不能算是真正的接地,真正的接地必須要連接到戶外的大地,接地的參考電位才夠低。被動式接地有效的原因是它可以給予系統一個參考電位,雖然不夠低,但也能導出雜訊,讓背景更乾淨。而且接地的材料同樣會有染色的問題,像是如果比較過就會發現,銅板與銅柱這類材料就如同音響線材一樣有「銅」的聲音,若是用銀則會有「銀」的聲音跑出來,個性較少的礦物粉末算是比較理想的材料,但依然會有材料本身的聲音,最後還是得乖乖的施作電工等級的真實接地。



   既然大家都知道接地的重要,為什麼很少人願意做呢?答案很簡單,就是麻煩。如果是老公寓就得大興土木,全家重新配線不說,接到戶外的下地端還要穿過厚厚的柏油打到土裡面才算是真正的接地。如果是新大樓,既然已經有了基本的接地,更沒有人會費事去另外為音響系統拉一條地線到路面下的泥土裡了!但您可別忘了,那並不是專為音響而做的接地啊!而且就算是這樣的「終極」接地依然會遇到一個難解的問題,就是接地參考電位無法固定的問題,在接地工程相關的書籍中就可以看到,這類打到泥土中的接地電位會受到打地深度、材料、氣候,以及溫溼度的影響,所以等於時時處於一個不穩定的狀態,如果波動過大,甚至會造成比不接地更差的情況,這就是為什麼許多電工師傅不願意為用家接地的主因,因為接地處理不完善,還不如不接地。



接地设施的建置,目地在于用电安全(漏电防护),避雷与杂讯屏蔽(来自交流电以致电磁波等干扰)等功能。在音响系统里,则因接地品质直接左右了背景杂讯的高低,也就是说会直接影响audio系统的整体音质(如S/N 性能) 与听感表现。


【现状】
大楼公寓多半无(Audio 等级) 合格的接地设施,仅符合基本配电安规,如常见的水线(N)与地线(G)互接方式,或插座仅提供2孔,未配置接地端口,导致社区住户电器设备经由水线互串杂讯,住宅最强的干扰源多来自变频冷气与交换式电源设备(如PC电脑)。所以器材的参考零电位一旦被地杂讯干扰,进入类比电路将直接产生可感受杂讯,或进入数位电路导致误码产生。

【常见Audio Grade 接地盒优劣分析】
被动式接地盒是透过一些优良导电物质例如铜板、 铜柱、铜网、矿物粉末或特殊调音材料所组成的被动式等电位模拟环境,优点是容易制作,一般人就可以diy 。缺点方面,被动式接地只能缓冲电压的变化并非真正零位面,故无法快速平衡器材间地电位的动态变化,就像所有船只在海上随着海浪一起飘移,所以并无法固定电位。同时内部矿物等材质或电解液也会因为时间产生变异,需要定期重新处理,例如铺设新材料、材料摇匀重整或补充电解液方可回复部分的电位状态。

【TELOS GNR 主动式接地机】


  TELOS GNR 主动式接地机针对上述议题,导入全新的接地理论,经实证为目前音响系统环境中最佳的接地方案。

  Telos研发团队将音响器材以一个特殊的角度来切入分析:每一台音响器材都需经过电源处理变压器提供给电路设备相关电压,因此将每部机器电源部分为变压器一次侧与二次侧,一次侧为电源线AC座到变压器输入端,二次侧为变压器输出到主机板这段,主要器材电路属二次侧电路。
TELOS团队提倡整套音响系统由GNR核心处理器计算出一准确的参考电位,经由GNR输出端子与音响器材机壳地跟电路相连接,请注意这样的优点是Telos修正了音响器材二次测电源电路机壳与一次侧接地端的电位落差!


    如同数位讯源时脉/ 时基同步的概念,GNR发出低失真参考电位,给予系统内所有设备参考零电位,目的在于让音响设备能够达到一致性电位差,当音响设备传输讯号时才不会因为器材与器材间电位不对等所造成的干扰或误码,因此能够做到真正的讯号最佳化!
TELOS GNR参考接地系统,同时提供所有音响设备相同材质接地线,能给予每一台音响设备同样的接地阻抗特性,从而降低音染形成的机会。
独立封闭式音响系统地回路,就像是为发烧友系统专属的独力供电环境,透过GNR所产生出来的接地电位,只供给府上音响器材使用,隔绝于家中其它电器设备,远离交叉感染噪讯。














jpg(2015/10/30 15:56:45 上传)


最后编辑润丰 最后编辑于 2015-10-30 15:59:36
