请教关于DECCA唱头的接线方法，困惑ing。。。。。 [复制链接]

无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
1#
t T
发表于 2014-02-28 16:22 |显示全部

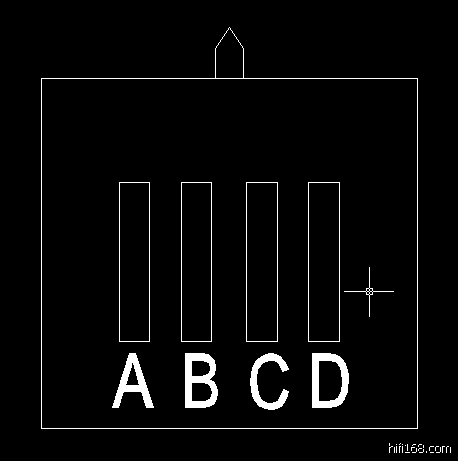

如下图所示用万用表测量阻抗结果为：

A-B=1370欧
A-C=不通
A-D=不通
B-C=1600多欧
B-D=1370欧
C-D=不通


从上面结果看来，我得出的结论是：A和D分别是左右声道的正极端，B为共用负极端（DECCA唱头就是共用负极端子的设计），C应该是唱头壳接地或其他的什么。。。


但我接线出来的结果却是这样：
A、D分别接左右声道正极端，B、C接负极端，声音严重不对
A、D分别接左右声道正极端，C接负极端，声音正常
A、D分别接左右声道正极端，B接负极端，C接左声道或右声道声音都正常


于是我就晕鸟。。。求指教，这唱头究竟应该怎么接才正确呢？
分享 转发
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
2#
t T
发表于 2014-02-28 16:57 |显示全部

原帖由 南海十三郎 于 2014-2-28 16:43:00 发表
再认真量一片吧，如果按上结果分析，如果B-C=1600    A-C 和C-D=不通是没可能的？是不是电表没换档？。检查一下接头是否有接触不良现象。B-C=1600多欧这个是疑点。
谢谢老兄提醒，真是一语惊醒梦中人也，调到20k档测得结果A-C =C-D=2.99k，照此结果，应该是怎样说法呢？谢谢
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
3#
t T
发表于 2014-02-28 17:05 |显示全部

原帖由 南海十三郎 于 2014-2-28 16:43:00 发表
再认真量一片吧，如果按上结果分析，如果B-C=1600    A-C 和C-D=不通是没可能的？是不是电表没换档？。检查一下接头是否有接触不良现象。B-C=1600多欧这个是疑点。
还有，测得A-D=2.74k。。。
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
4#
t T
发表于 2014-02-28 17:07 |显示全部

有点乱了，重新整理一下测量结果：
A-B=1370欧
A-C=2.99k
A-D=2.74k
B-C=1600多欧
B-D=1370欧
C-D=2.99k
该怎样接线呢？
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
5#
t T
发表于 2014-02-28 17:36 |显示全部

原帖由 ADWS 于 2014-2-28 17:30:00 发表
无难兄是明知山有虎啊
哈哈，瞎折腾，下午还调整了下这个唱头拉唱针的线，胆子够大的
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
6#
t T
发表于 2014-02-28 21:04 |显示全部

原帖由 天藏 于 2014-2-28 20:38:00 发表
看看这张裸照，应该知道怎么接吧，
这样接线在我这里不行，而且从我的测量数据上看也是不能这样的，容俺再到处找找
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
7#
t T
发表于 2014-02-28 21:16 |显示全部

原帖由 wayned 于 2014-2-28 18:15:00 发表
原帖由 无难 于 2014-2-28 17:36:00 发表
原帖由 ADWS 于 2014-2-28 17:30:00 发表
无难兄是明知山有虎啊
哈哈，瞎折腾，下午还调整了下这个唱头拉唱针的线，胆子够大的


胆子大的，我那个线圈掉下来，我还发给老彭帮忙弄的。

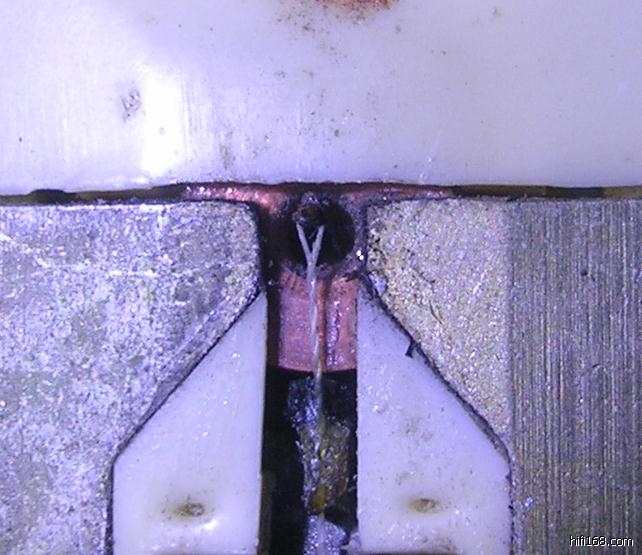

我是看过这个结构的，我发现我的针没在正中间，而你找老彭调整的那个就是针在正中间的，所以就把线想办法拉紧了一点，让针处在了正中间

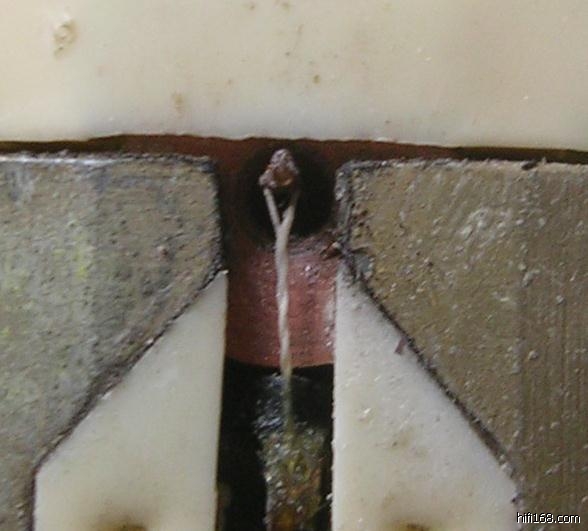

我调整前的照片
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
8#
t T
发表于 2014-02-28 22:28 |显示全部

终于找到了

png(2014/2/28 22:27:36 上传)


留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
9#
t T
发表于 2014-02-28 22:32 |显示全部

Output: 1.2mV

Impedance: 3,000 ohms

Recommended termination: 50,000 ohms

Elliptical diamond: 0.0003 x 0.0008"

Tip mass: less than 1 milligramme

Frequency response: 20Hz to 16,000Hz

Cross talk figures: better than -20dB

Recommended playing weight: 2g

Inductance: each channel 260 mH
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
10#
t T
发表于 2014-02-28 23:29 |显示全部

看来还是老彭厉害，给俺解决了，看来确实有个端子要空起才对
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
11#
t T
发表于 2014-03-01 00:06 |显示全部

原帖由 南海十三郎 于 2014-2-28 18:12:00 发表
从图分析，B、C应该是1620欧，但这个电阻到底是什么来的？是线圈绕组？还是接地电阻？，B点应该是第一共公点，C点这个公共点电阻加大了1620欧不知音质变化如何？慢慢玩。刚想了一下，会不会是唱头有两个阻抗选择，公共点接B为阻抗1，接C为阻抗2。接法是A、D接左右正，负端只接B或者C，两声道负端线并在一起，如果是双芯屏蔽线就是屏蔽层接B或者C。
老兄分析得不错，明天再试试多种接法，谢谢
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
12#
t T
发表于 2014-03-01 01:11 |显示全部

原帖由 ADWS 于 2014-3-1 0:12:00 发表
我是说刚买那只迪卡只有三个接线头
你也了个迪卡唱头？是可以上在通用唱头壳上的？
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
13#
t T
发表于 2014-03-01 13:01 |显示全部

原帖由 南海十三郎 于 2014-2-28 18:12:00 发表
从图分析，B、C应该是1620欧，但这个电阻到底是什么来的？是线圈绕组？还是接地电阻？，B点应该是第一共公点，C点这个公共点电阻加大了1620欧不知音质变化如何？慢慢玩。刚想了一下，会不会是唱头有两个阻抗选择，公共点接B为阻抗1，接C为阻抗2。接法是A、D接左右正，负端只接B或者C，两声道负端线并在一起，如果是双芯屏蔽线就是屏蔽层接B或者C。
刚才试了一下，如果B接负极，输出信号很小，开到最大声也小，噪音还大，看来还真是只能C端子接负极，B端子空起不接才正常，谢谢老兄指教
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
14#
t T
发表于 2014-03-01 13:05 |显示全部

原帖由 fatdragon 于 2014-3-1 11:39:00 发表
A D分别为左右声道，C为负极，B唱头壳接地。
这个B端子还真不能接地，接地就失真了，我就没搞懂这个原装decca的唱臂出来就这4条线有什么深意呢？
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
15#
t T
发表于 2014-03-13 23:32 |显示全部

奇怪哈，我的是红白绿、屏蔽线，你有万用表吗？有表就好办，唱臂和唱头的四个接触点，面对这四个点，我是这样接的
最后编辑无难 最后编辑于 2014-03-13 23:39:25
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
16#
t T
发表于 2014-03-13 23:41 |显示全部

原帖由 wayned 于 2014-3-13 23:10:00 发表
请教，唱臂后面的线，有红、绿、黄、外层屏蔽线，怎么接RCA座子，谢谢。
用万用表测量阻抗，是3k就对了
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
17#
t T
发表于 2014-03-14 13:11 |显示全部

原帖由 wayned 于 2014-3-14 7:03:00 发表
原帖由 无难 于 2014-3-13 23:41:00 发表
原帖由 wayned 于 2014-3-13 23:10:00 发表
请教，唱臂后面的线，有红、绿、黄、外层屏蔽线，怎么接RCA座子，谢谢。
用万用表测量阻抗，是3k就对了


哪个位置是3K。
接好后测量rca的正负端子是3k就正确了，你也可以看看我前面帖子的几个脚的测量数据
