发布一个具有里程碑意义的电路发明 [复制链接]

阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
1#
t T
发表于 2013-10-08 22:30 |显示全部
发烧界的福音，在此发布一个具有里程碑意义的电路发明。

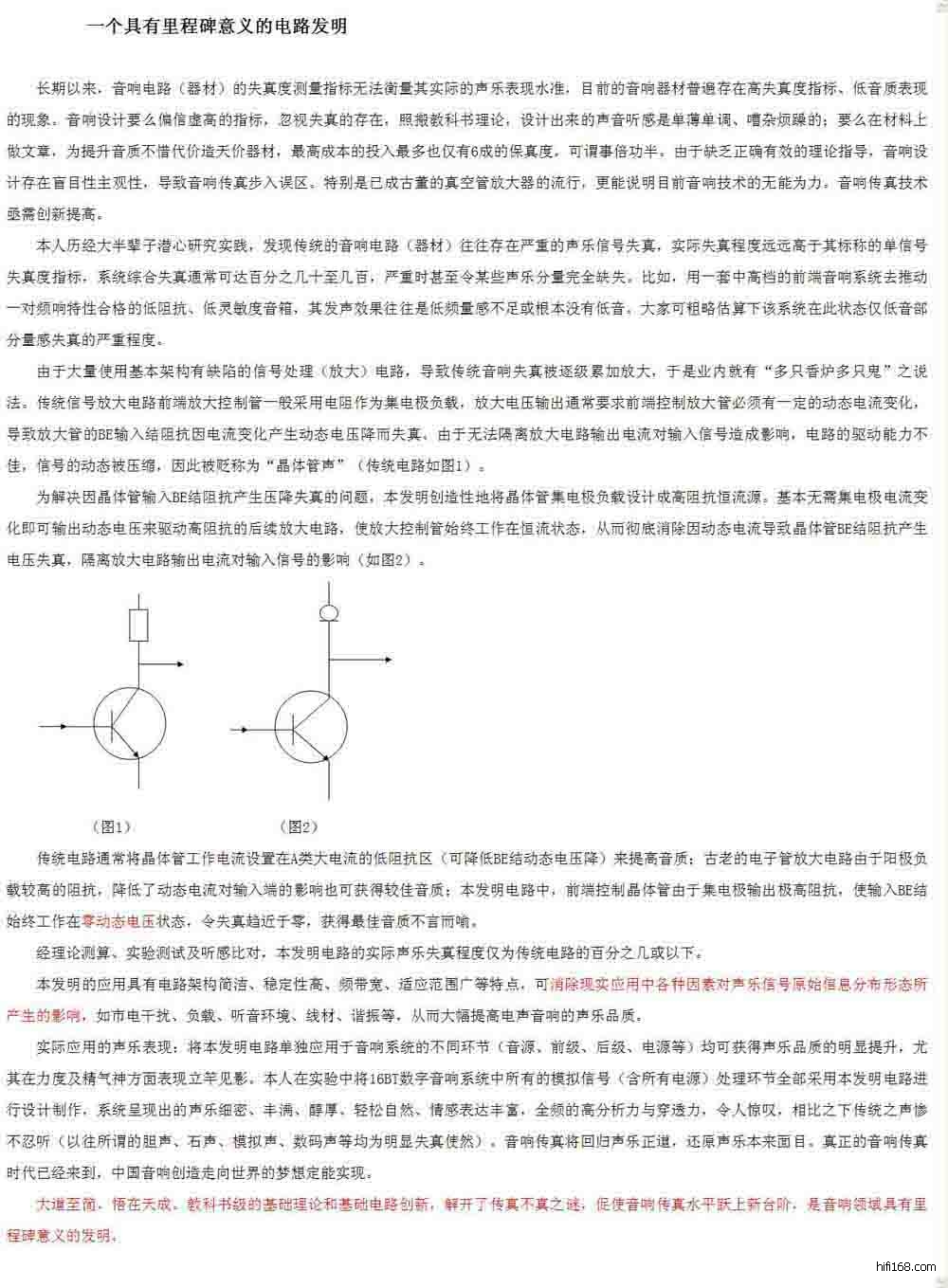

文中图2为说明图 。为了避免误会附上发明电路框图。这里的里程碑不是指电路本身，而是指应用后对于推动音响传真技术发展所起的重要作用方面。发明电路特征是晶体管集电极、恒流源输出端、电压电流转换的高阻抗输入端连接在一起组成的信号放大电路。

jpg(2013/10/8 22:42:01 上传)



jpg(2013/10/9 19:36:36 上传)


最后编辑阿杜 最后编辑于 2013-10-09 22:00:44
分享 转发
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
2#
t T
发表于 2013-10-09 16:49 |显示全部

原帖由 南海十三郎 于 2013-10-9 15:26:00 发表
鬼佬的功放集成块电路早就采用了，的确是好声表现，我听的就是这个。

后面部分有点类似，但还是有明显的差别，特别是后续的负载并不是高阻抗输入的负载。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
3#
t T
发表于 2013-10-09 17:08 |显示全部

原帖由 阿杜 于 2013-10-9 16:49:00 发表
原帖由 南海十三郎 于 2013-10-9 15:26:00 发表
鬼佬的功放集成块电路早就采用了，的确是好声表现，我听的就是这个。

后面部分有点类似，但还是有明显的差别，特别是后续的负载并不是高阻抗输入的负载。

如果后续驱动采用场效应管的话会更理想。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
4#
t T
发表于 2013-10-13 17:27 |显示全部

回复 14# atcxzc 的帖子

谢谢你的提醒，抱歉主要是希望引起大家的重视，再者是本人自信使然，相信这评语是早晚的事。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
5#
t T
发表于 2013-10-17 16:54 |显示全部

原帖由 winsonng 于 2013-10-13 23:24:00 发表
恒流源负载早应用了，不知道是谁的里程碑？

       可惜的是没有将其用好、用尽，一般只用于驱动级，没有将其用在前端放大控制级，而且其后续电路的输入阻抗没能与恒流高输出阻抗相匹配，所以其性能大打折扣优势没能体现出来。本发明的恒流放大架构是实现高性能、高音质的最佳途径，是今后传真音响设计必用的电路架构。
      传统电路为了多级闭环放大电路能够稳定工作，一般放大器均工作在欠激励状态，声乐表现放不开。而本电路架构可以用最少的放大级数最简洁的电路结构使其稳定工作在过激励和欠激励之间的临界状态，还原的声乐具有自然的鲜活感。
       用最简洁的电路来获得最低的失真不是大家孜孜以求的吗？这就是本发明能够做到的。根据实验结果，今后放大器的放大倍数只要根据系统的功率要求设定，无需对信号做过多的放大，即可以降低失真，又可以将音量电位器开到最大，限制了信号的最大输出幅度提高了安全性。由于本电路的超线性信号处理能力，在不同的音量下均有绝佳的表现力，不会出现传统电路的音量电位器在不同的位置有不同音效的现象。

jpg(2013/10/17 16:53:38 上传)



jpg(2013/10/17 16:53:38 上传)


TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
6#
t T
发表于 2013-10-19 12:31 |显示全部

音响的球门被临门一脚破了，可是被裁判看成是手球，不算！呵呵
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
7#
t T
发表于 2013-10-22 11:44 |显示全部

曲高和寡，高处不胜寒！
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
8#
t T
发表于 2013-10-22 21:53 |显示全部

回复 25# bing 的帖子

应该没有错P勾道的MOS管。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
9#
t T
发表于 2013-10-27 07:06 |显示全部

原帖由 wymwym999 于 2013-10-23 8:54:00 发表
不好意思，也许我有自虐倾向，一直在看各种神棍、大神的表演，今天实在无法忍受了，再次告别168论坛了~~~各位大神们，你们继续表演吧

草率了你绝对会后悔的！然后还会回来的。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
10#
t T
发表于 2013-10-28 07:22 |显示全部

原帖由 wymwym999 于 2013-10-23 8:54:00 发表
不好意思，也许我有自虐倾向，一直在看各种神棍、大神的表演，今天实在无法忍受了，再次告别168论坛了~~~各位大神们，你们继续表演吧

凡新生事物都会有正反两方面的反应，这很正常，在此本人非常感谢大家的坦诚直言。对于具有较高专业技术背景且有研究者，或对放大器的缺陷有深切体会的资深音响迷比较容易接受文中的观点。
本发明理论上可以应用于所有的闭环放大器的前端，只需要对电路的元件及参数做适当的调整，在此再发两个电路应用示意图供参考。

jpg(2013/10/28 7:21:47 上传)



jpg(2013/10/28 7:21:47 上传)


TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
11#
t T
发表于 2013-10-31 07:10 |显示全部

在人类还没有发明理想有源放大管之前，本电路架构将是设计理想信号放大器的最佳选择。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
12#
t T
发表于 2013-11-02 15:07 |显示全部

这类电路除了将对称的前置控制级集电极负载均改成恒流高阻抗负载外，还需设计一个末级静态电流稳定控制电路。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
13#
t T
发表于 2013-11-06 09:58 |显示全部

原帖由 80HIFI摄影 于 2013-11-2 18:16:00 发表
原帖由 阿杜 于 2013-10-22 11:44:00 发表曲高和寡，高处不胜寒！
绝对的支持，具有创新性的东西造福后人

谢谢你的理解支持，本发明的理论可以为后人打开一扇新的窗户，可看到一片新天地。创新不可避免有不足的地方，高人们不妨坦诚直言以利改善。
TOP
阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
14#
t T
发表于 2013-11-15 16:24 |显示全部

原帖由 bing 于 2013-11-7 9:13:00 发表
好像共基共射（沃尔曼）线路与此先生的发明思想有冲突？

没有冲突的，本发明旨在使放大控制管输出在零动态电流（恒流）状态，目前还没有发现有类似的设计思路及线路，如果谁有发现烦请告知。此发明电路架构有一个特点，电路的细节及参数需要精确的匹配，否则很容易出现不稳定的过激状况，一旦调整至稳态，效果非常完美，就如脱缰的野马被驯服一般。
走向音响传真终点的正确道路！
