小房间玩落地的利器——携西亚士铍高音交上新年第一个作品 [复制链接]

查看: 6299|回复: 11
kingcolefu
头像

  • 论坛博士
  • 114
  • 449
  • 2014-11-07
1#
t T
发表于 2015-03-10 22:31 |只看楼主
春节期间的作品，现在上来交作业了，本例是一个双5.5寸的2.5分小型落地箱。


当初想到要做这样一个小型落地的缘由是，现在城市的房子寸房寸金，更多的新生代发烧友（土豪除外）或许能用来玩音响的房间大多都不会太大，在小房间里更多的选择是用小书架箱，或许他们不是不想玩落地，但落地给人的印象总是庞然大物而望而却步。那能不能有一款占地面积小，而效果特别是低频又不亚于常规落地的箱子呢？
    答案就是小口径双低音的小落地。以双普通的5.5寸，其总的震动面积相当于一个7寸的单元，而本例所用的这两个5.5寸总震动面积更是接近一个8寸单元了，但体积只有单个8寸落地的一半，占地面积只有18*26cm，而放置6.5寸书架箱的普通脚架底座也有25*30cm左右。
    以正常的双5.5寸与单6.5寸设计为例，双低音的瞬态要好于单个大低音，虽说单个稍大的低音设计的下潜会深一点，但音量一大低频就首先出现动态压缩，低频的质感难以保证，振幅过大也会影响中频的表现。这时双低音在保持动态与低失真、降低单个单元的振幅表现出先天的优势；而5.5单元的面板可以设计得更窄些，对音场和定位的表现都是大有好处。



箱体是去年10月份设计并给工厂下单，打样了几对漫长等待，到春节前的几天才做好出来

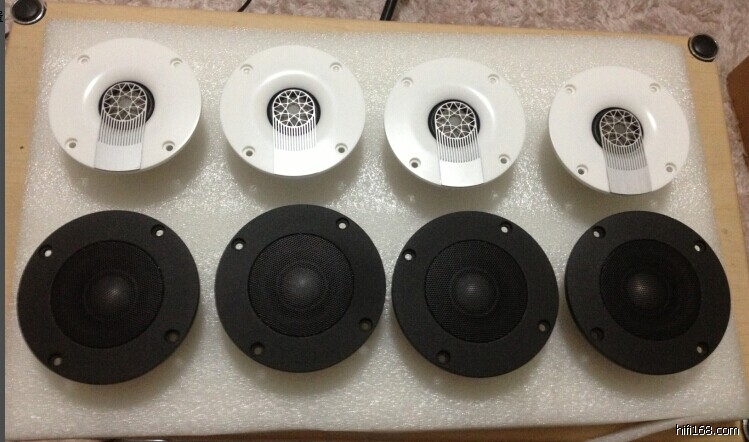

先说说单元配置，全是硬盆单元，高音是E0058铍高音

   SEAS的这款铍高音发布也有一定时日了，暂时国内用起来的不见多，那究竟这高音实际使用的表现如何呢？再多的言语我也不能再形容了，就四个字——“一尘不染”！虽然绅士宝的71400在此之前已经使用了两年之久，但目前所听过的金属高音能称得上这四个字的就是SEAS这个E0058铍高音了。

E0058使用的是由美国Truextent公司生产的高纯度铍膜，相比于其他一些品牌的，在超音频区域的谐振峰基本没有，控制的很出色。而且异常坚固,非常轻、瞬态好，精密的振膜保证了极佳的性能表现和稳定性。
   从去年到厂方的研发部了解到，这款铍高音是设计师Diego负责主持设计的，重新设计了新的磁路，使得三次谐波失真以及高次谐波失真进一步降低了。这高音在大声压下1-2k总谐波失真在0.5%以下，2k以上全在0.2%以下，此高音可轻松分到1.5k
24db/oct，用来搭配下面的金属盆中低音是最好不过了（可能是目前最好的铍高音了）。当然后面还会有E0100钻石高音




中低音选用的是黄金系列的镁铝盆5寸单元E0049。很多发烧友看到金属盆可能都会撒手兼摇头，其实只要谐振峰处理好，分频点设置合理，声音只有润，松，柔，透！镁铝盆E0049不单是其中的娇娇者，其低频输出在同口径的单元中无论是量感、质感还是下潜等综合低频能力都是非常突出的。
   很多人会把E0049和E0017做比较，因为其谐振峰都在5K+，但实际上E0049的谐振控制的更出色，由此引起的失真即使不处理，也在1%以下，给分频设计带来了便利。seas对E0049的折环做了优化，可以更好的应对大音量回放，同时由于是5.5英寸单元，中频的指向性和瞬态更优秀，和高音更易衔接。



低音单元在设计之初原本是选用同样的E0049的，春节到处关门了，手上刚好有H1488，结果效果也是出乎意料的。H1488可能是seas 5.5寸单元低频输出能力最强的中低音了 。


上一下目前初步的参考分频电路

中高分频点设在1.7k

整箱实测频响和阻抗，仅远场测试，实际下潜F3可到45hz以下了

     在这个设计的基础上，迟点还会再做一款更亲民些的使用普通系列单元的版本，待更新。。。


关于双5寸的小落地：

seas原厂就有采用双E0049的2.5分频套件Delling——太阳神，http://www.imageaudio.cn/diy_delling.asp
原厂对E0049的描述是These speakers are really good at producing deep bass in small enclosures. 非常适宜在相对小的箱体内发出深沉低频，同时给出的数据F3能下潜到43hz，在5.5寸中低音中是异常优秀的了。

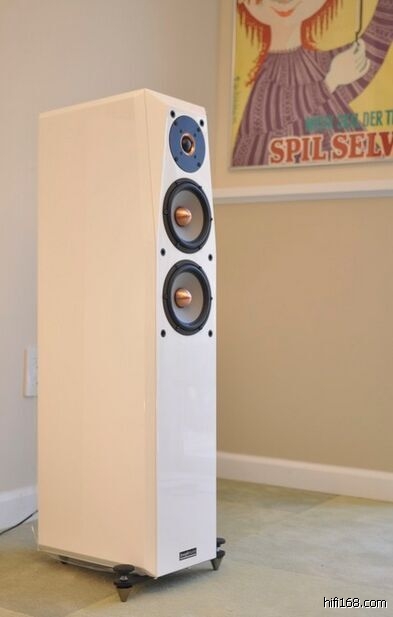

另外，美国知名的Joseph Audio也有相同配置的音箱，Perspective，在国外广受好评，去年五月到德国慕尼黑音展时有幸一睹这箱子的风采，可见SEAS这些5.5英寸单元的魅力。
最后编辑kingcolefu 最后编辑于 2015-03-11 10:55:44
分享 转发
David Fu
TOP
kingcolefu
头像

  • 论坛博士
  • 114
  • 449
  • 2014-11-07
2#
t T
发表于 2015-03-10 22:39 |只看楼主

怎么无法发图片了？！。。。按大小和格式的要求点选图片均提示 无效的图片文件
最后编辑kingcolefu 最后编辑于 2015-03-10 22:45:01
David Fu
TOP
小光
头像

小光

  • 论坛博士
  • 19720110
  • 106
  • 206
  • 2002-04-17
3#
t T
发表于 2015-03-10 22:41 |只看该用户

2只5.5寸相当于7寸，是否频响曲线的下限跟7寸一样？
TOP
kingcolefu
头像

  • 论坛博士
  • 114
  • 449
  • 2014-11-07
4#
t T
发表于 2015-03-11 10:06 |只看楼主

原帖由 小光 于 2015-3-10 22:41:00 发表
2只5.5寸相当于7寸，是否频响曲线的下限跟7寸一样？
以绅士宝7寸的8545皱皮书架为例，合理的设计低频下潜-3db也在45hz左右
David Fu
TOP
方江3
头像

  • 论坛博士后
  • 547
  • 547
  • 2015-01-14
5#
t T
发表于 2015-03-11 10:34 |只看该用户

能自己设计制造与制造音箱的人，但是能人，羡慕！
TOP
xkids
头像

  • 论坛学士
  • 182
  • 182
  • 2011-02-08
6#
t T
发表于 2015-03-11 12:30 |只看该用户

fu总新作，何时能围观啊？
TOP
kingcolefu
头像

  • 论坛博士
  • 114
  • 449
  • 2014-11-07
7#
t T
发表于 2015-03-11 14:17 |只看楼主

原帖由 xkids 于 2015-3-11 12:30:00 发表
fu总新作，何时能围观啊？
3.22在高盈会有个活动，到时可能会带上这箱子
David Fu
TOP
时光车间
头像

时光车间

  • 论坛博士后
  • 7265
  • 13750
  • 2008-11-25
8#
t T
发表于 2015-03-11 17:09 |只看该用户

很好！实用有型！
TOP
啊飞
头像

啊飞

  • 论坛博士后
  • 19720110
  • 3152
  • 5032
  • 2002-04-16
9#
t T
发表于 2015-03-11 17:19 |只看该用户

外型有了，不知道 声音如何？
暮雨潇潇江上村，绿林豪客夜知闻。
相逢何用藏名姓？世上于今半是君。
TOP
老石
头像

  • 论坛博士后
  • 678
  • 713
  • 2007-06-01
10#
t T
发表于 2015-03-13 11:40 |只看该用户

好棒的设计，只是此案例搭配的高音单元未免过于昂贵了
另，两款低音单元的灵敏度为85DB，箱子的灵敏度是否会偏低，对功放的控制力有较高要求？
最后编辑老石 最后编辑于 2015-03-13 11:47:40
TOP
