纯A类功放的终极选择 评Pass Labs XP-20前级、XA200.5单声道后级... [复制链接]

koto
头像

  • 论坛学士
  • 133
  • 133
  • 2010-12-23
1#
t T
发表于 2012-12-20 15:23 |只看楼主

纯A类功放的终极选择


评Pass Labs XP-20前级、XA200.5单声道后级组合

文/学明


一套音响系统中，无论是Mid-Fi或者Hi-End，对声音风格影响最大的莫过于音箱了，因此大家在组建音响系统的步骤上大致会遵循一个原则：先选择适合自己的音箱，无论外观、体型和声音风格都要符合自己实际聆听环境和对声音审美取向的需求；然后再根据音箱搭配功放、音源、线材等等，这样相对而言比较容易获得理想的搭配效果。或许是为了迎合新世代音响迷的喜好，现代大部分音箱设计都比较讲求频宽延伸和分析力的表现；也或许是现代优质大功率功放已经不难选择，动辄200W、500W甚至1000W，因此音箱设计都能够承受大功率的同时，灵敏度指标就不再被重视了。但其实在实际搭配的时候，我们发现现在比较流行的这种声音取向，在搭配不当的时候比较容易出现声音过于清秀单薄的现象，而且还极为考验功放的控制力及驱动力。
这里所说的控制力及驱动力并非单纯的功率指标，而是设计到输出电流、阻尼系数等等多个方面的综合因素。打个比喻，假如将整套音响系统看作汽车，那么功放就好比是提供动力的发动机了。通常我们评判发动机的性能看的是功率、扭矩这些指标，这些规格的高低直接影响着我们驾驶的感受。发动机功率大却扭矩不大，那么适合以高转速榨取出足够的速度；反之扭矩大功率不大的话，那么不需要高转速起步爬坡更有力。这说明了发动机会根据不同的使用需求有针对性设计的，以速度见长的街道跑车，追求的是大功率、高转速特性；载客载货的重型车或者翻山越岭的越野车，则更讲求低速时的大扭矩输出。
回头看我们今天说的功放，其实道理也和汽车发动机基本相通，输出功率越大其实是表示能够将音箱推动出越大声压，但并非就表示功放对喇叭单元有更好的控制力。驱动力和控制力是两个概念，极速快的车未必是0-100公里或者400米加速冠军，更不一定就能有好的刹车成绩。对喇叭单元的控制力其实应该看输出电流和阻尼系数，尤其需要控制好那种大口径低音单元时则更甚。试想，低频信号到了功放输出电压令振膜振动发声，但振膜在自重惯性和弹波反作用力下，就需要功放有足够的阻尼给喇叭单元刹车，有足够的电流供应控制振膜的瞬间反复运动。假如功放同时具备大功率、大电流、高阻尼输出的综合性能，那么搭配市面上任何新世代音箱都不存在任何问题，比如这次试听的美国Pass Labs XP-20前级、XA200.5单声道后级组合，就是一套努力满足上述所有条件的顶级功放产品。

历史上或者正在售的巨无霸后级能够做到纯A类200W或以上输出的，可谓凤毛麟角，原因当然不是纯A类不好或者没有大功率的需求，恰恰相反，纯A类线路几乎是每个顶级音响设计师的终极梦想。纯A类无论有没有信号输入，都随时保持通过全额负载电流的状态，当然，从输入级一直到输出级都采用纯A类放大的设计，才能够称为纯A类功放。正由于纯A类线路一直处于全额负载电流通电状态，因此耗电非常厉害，电能利用率低至大约只有20%左右，其它的大部分转化为热能，所以纯A类功放温度高，非常烫手，并不符合现代倡导的环保节能理念。但由于功放线路随时处于最佳工作状态，一旦有信号输入，马上就能以最快的速度工作。此外，由于单端输出设计没有推挽线路正负半波交互导通的问题，所以没有交越失真。同时由于发热量大得惊人，因此大型散热器也是必备的，大容量变压器、“大水塘”滤波电容，以及高耐温高耐压、精密配对的元件都是必需的。纯A类往往让功放设计师又爱又恨，优点不多但缺点却是一堆，如：效率低、高发热量、高成本、体积大、重量高、耗电量大等等……几乎不好的它通通第一名。然而它的优点只有一个，那就是近乎完美的性能特性，而这个完美也是第一名，至今没有任何一种类型的放大线路可相比拟。纯A类放大器是唯一可以使奇次谐波失真几乎不存在的放大器。

XA200.5单声道后级还采用大电流设计，由于一般而言，喇叭单元不是电感性就是电容性元件，这种元件的驱动不只是要有电压，更需要的是电流。而且电感性与电容性元件还有一个奇特的特性就是电压与电流的需求有一个时差，就相位而言一个是电压超前电流90度，一个是电压落后电流90度，这种特性对一般放大器而言会产生严重的致命伤，无法适时给予喇叭适当的电流予以驱动。而纯A类线路由于随时保持通过全额负载静态电流的状态，提供了输出电流驱动喇叭单元的最佳保证。而且纯A类功放还具有极高回转率和瞬态响应，这些都是其它形式工作线路无可替代的。

曾有台湾同行以XA200.5搭配B&W Signature 800D，认为无论声音表现力和驱动力都达到理想的高度，老实说我没有听过这个组合不好附和，但以往的经验告诉我，Signature 800D虽然不是巨无霸也绝对不是省油的灯，功放没有足够控制力的话难以令双10吋低音纵情歌唱。这次试听XP-20前级、XA200.5单声道后级组合，搭配的KEF Blade刀锋音箱显然温顺一些，虽然每边音箱有多达4只9吋低音，加上KEF专利UniQ同轴共点单元组成3路6单元系统，实际上对功放驱动力要求也不低。XP-20/XA200.5和Blade的相遇虽然有偶然成份，但却是一拍即合，音效整体完成度极高，虽然是纯晶体管机和金属喇叭单元的结合，但音色之晶莹通透绝不逊色于最顶级的单端胆机，然而200W实实在在的大电流控制力又能将Blade控制得服服帖帖，瞬态响应凌厉迅捷、动态摆幅强横。除此之外，XP-20/XA200.5相比同类产品最令人激赏之处，还在于XP-20/XA200.5的音场规模感和音像实体感都达到示范级别，使声音充满灵动的活生感。
纯A类功放的优点在XP-20/XA200.5身上得到最完美的诠释，乐器和人声质感丰满柔美，分析力高超，细节呈现精致不勉强，低频从容扎实而且已经没有了以往的美式霸道，空气感更是丰富得令人以为聆听空间大了一倍以上，因此音乐活生感十足，感染力之强全无外观那种冷冰冰的感觉，声音亲和力十足，仿佛聆听者和音乐家之间全无膈膜，自然耐听。

总结
XP-20/XA200.5听感上比以往的Pass Labs更显柔美有韵味，高音在较丰润的同时动态部分还能表现出更好的穿透力；低音更清晰、扎实，能更准确地演绎出音乐的律动；即使在配器复杂的音乐段落，爆棚气氛从容大度的同时，也没有忽略那些精细的细小差别和细节。假如你不介意纯A类带来的重量级庞大机箱、不介意正常工作时机箱散发的高温，XP-20/XA200.5堪称纯A类功放的终极选择。


产品解构

前级分体电源设计

XP系列以受到高到赞赏的X系列为蓝本，加入一系列的崭新科技研发而成。由于XP-20推出较旗舰XP-30更早，因此曾是旗舰前级的XP-20是Pass Labs运用最好的设计理念开发出来的产品。XP-20在XP-10的基础上升级而成，电源部分采用独立分离式机箱设计，因此能够最大程度上避免电源变压器的振动和电磁干扰，给信号放大电路提供更纯净的工作环境。电源机箱和前级功放机箱大小一样，为线路排布提供了充裕空间，电源供应设计非常严谨、充裕，内部线路针对左右声道独立设计多级低内阻高速整流、稳压电路。因此XP-20的电源供应能力和纯净度较一体化设计的XP-10大幅提升，除了电源分离以外，XP20在降低两声道串扰方面有了很大的改进，带来比过往的产品更能令人感受道真实的现场感，

纯A类的终极制作
Pass Labs后级功放有两条产品线，XA.5和X.5系列，最大的区别是纯A类与AB类功放线路工作状态，XA.5系列采用纯A类输出，做到最大输出功率200W，可说是目前纯A类功放的极限了。Pass Labs创始人Nelson Pass是单端和纯A类的信仰者，他崇尚极简化设计，为了取得最佳的音乐表现，他主张音频线路上的零件越少越好，尽量避免采用深度负反馈，只采用局部反馈和尽可能简单的线路。Nelson Pass虽然拥有多达8项专利，但他承认人类对放大线路并非全然了解；许多改善主要来自于不断地实验和反复的聆听。数据测量是放大器设计的一个重要手段，优秀的放大器，无论规格及音响性能都同样出色；但盲目相信测量，也可能设计出规格一流但声音不堪入耳的放大器。因此，到最后还是一定过得了耳朵这一关。
XA200.5是Pass Labs继X1000.5之后推出的另一旗舰。机身外观、尺寸和X1000.5一样，唯一的区别只在于面板上的电流表。当打开电源后，因为纯A类的偏压固定，因此XA200.5椭圆型的指示表指针是定格不会随音乐电平强弱晃动的。XA系列沿用Pass著名的Super symmetry超对称线路，将线路中的噪声和失真降到最低，而输出级则是以往Pass著名的Aleph线路改良版。以往Aleph功率无法突破百瓦，后来Nelson Pass将一对Aleph线路并联，才使得XA 200.5达到200瓦输出功率。纯A类后级当然会出现发烫的情况，聆听XA 200.5时，如果两边的散热片还能够用手去摸，那代表机器还不够热，声音也还未到最佳状况，当散热片到了“烫手”的程度，那么也表示进入最佳工作状态，声音的纯净度和鲜活度已达化境。
最后编辑koto 最后编辑于 2012-12-20 15:40:01
分享 转发
TOP
太阳
头像

太阳

  • 论坛博士后
  • 1972-1-1
  • 560
  • 1820
  • 2007-03-31
2#
t T
发表于 2012-12-20 15:26 |只看该用户

神器啊
TOP
无题
头像

无题

  • 论坛博士后
  • 1963-8-29
  • 2115
  • 4299
  • 2004-08-23
3#
t T
发表于 2012-12-20 15:40 |只看该用户

应该是比较贵的器材，但内部飞线太多。
TOP
koto
头像

  • 论坛学士
  • 133
  • 133
  • 2010-12-23
4#
t T
发表于 2012-12-20 15:42 |只看楼主

Pass Labs XA.5系列的内部结构依然是以X.5系列为蓝本，主要的分别是较大的偏压值能提供稳定的纯A类输出。XA200.5提供较上代产品更大和更快的输出能力，不只失真更低，输出电流更比上一代高出五倍，这使XA200.5在低阻抗负载时会有更好的表现。Pass Labs 还为XA200.5设计了新的偏流稳压系统，能降低输出级输出电流的波动，同时也能保持线路恒定的理想工作温度。XA200.5内部有一套四重对称前端线路，严谨的结构和线路铺排设计能有效降低大概125uV输出噪音，完全减低堆积电流和容许比以往较高的前端偏压电流及电压供应。两项的进化使推动喇叭时会有更稳定的表现。从数据当中，无论失真，阻尼系数都明显较上代产品有倍数的区别。

全平衡全对称设计

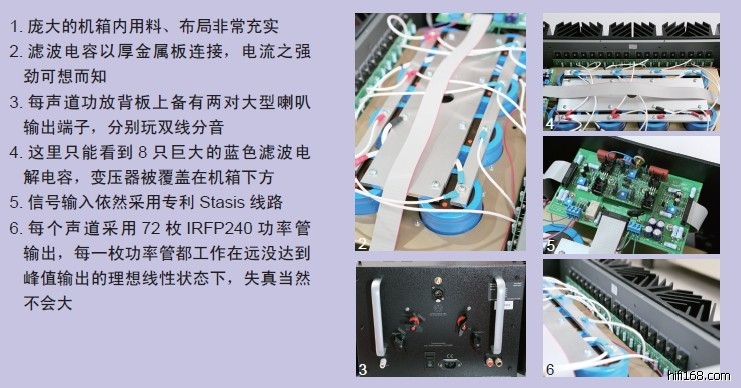

XA200.5的内部构造十分简洁，一共两级放大电路，再没有其他多余部分。为了给数十个MOSFET功率晶体管提供持续稳定的电源，8枚巨大的电容用金属板连接在一起，而非通常细小的导线，可以想象瞬间提供的电流是多么巨大。密密麻麻的MOSFET晶体管紧贴散热板分布在机箱两侧。按厂方归纳的Pass Labs精髓来说就是：极简单的电路，尽量少的元件，以及超大的干净电源。XA200.5采用单端纯A类放大，8欧负载时持续输出200瓦无交越失真的信号功率，4欧姆负载时候可稳稳地达到400瓦，瞬间可输出高达48安培的电流，动态达155dB，并且能提供持续而稳定的功率输出，相信没有什么音箱是它搞不定的。

感谢《新音响》提供文章！
TOP
壮家汉
头像

壮家汉

  • 论坛博士后
  • 19720110
  • 1480
  • 2365
  • 2005-09-08
5#
t T
发表于 2012-12-22 23:19 |只看该用户

整套50几万了，乖乖。不过比FM还便宜，呵呵
TOP
吴川李董
头像

  • 论坛博士后
  • 2830
  • 3645
  • 2011-11-13
6#
t T
发表于 2012-12-23 11:02 |只看该用户

请教Pass Labs XP-20前级、单声道后级放大器 X260.5配什么类音箱合拍？
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
7#
t T
发表于 2012-12-25 00:34 |只看该用户

后级输入阻抗30／2０R？
前级输出阻抗４８ｋ？
这个代理是新手？
TOP
铭友音响
头像

揭阳音响店

  • 论坛博士后
  • 1168
  • 1323
  • 2008-08-19
8#
t T
发表于 2012-12-25 01:00 |只看该用户

好像CODA 柯达的 听说以前是他们代工的，好像现在没有了，也有人说是
[顶] 丹拿音响巡展 2011.  1.  7-9  丹拿揭阳音乐会欢迎你
怀念的一次活动，第一个起点，希望更多这样精彩活动QQ 1002399102
TOP
激风劲草
头像

激风劲草

  • 论坛博士
  • 19720110
  • 351
  • 358
  • 2006-12-09
9#
t T
发表于 2012-12-27 16:39 |只看该用户

不错的东东，但非普通烧友能享受的，膜拜一下。
TOP
asos
头像

  • 论坛发烧友
  • 37
  • 37
  • 2013-06-15
10#
t T
发表于 2013-10-17 12:17 |只看该用户

为何不是XP30配XA200.5,这不是更好吗?
TOP
yudeanwu
头像

延陵世泽 渤海家声

  • 论坛博士后
  • 2408
  • 2507
  • 2007-05-26
11#
t T
发表于 2013-10-17 16:06 |只看该用户

原帖由 铭友音响 于 2012-12-25 1:00:00 发表
好像CODA 柯达的 听说以前是他们代工的，好像现在没有了，也有人说是


从内部设计来看确实和CODA有几分相似
TOP
我爱国产
头像

  • 论坛博士
  • 223
  • 273
  • 2012-06-27
12#
t T
发表于 2013-10-17 16:40 |只看该用户

听过了，没有什么特别的惊喜。
TOP
aotoro
头像

  • 论坛学士
  • 102
  • 137
  • 2012-09-14
13#
t T
发表于 2013-10-18 23:01 |只看该用户

兄弟，这么贵的东西只能让人意淫
TOP
aa52838
头像

  • 论坛博士后
  • 2814
  • 6351
  • 2011-12-27
14#
t T
发表于 2013-10-19 09:21 |只看该用户

真的那么好？试听听。
TOP
123xin
头像

  • 论坛发烧友
  • 30
  • 30
  • 2013-06-03
15#
t T
发表于 2013-10-31 11:03 |只看该用户

XA200.5是我的梦想
TOP
yaye
头像

  • 论坛发烧友
  • 44
  • 44
  • 2013-06-14
16#
t T
发表于 2014-01-29 15:25 |只看该用户

配什麽音箱最好?
TOP
大卫
头像

大卫

  • 论坛博士后
  • 19720110
  • 2202
  • 5297
  • 2003-07-05
17#
t T
发表于 2014-01-29 16:18 |只看该用户

系E到讲句唔啱听嘅话!
我宁愿整部"四环素"玩吓!
TOP
yaye
头像

  • 论坛发烧友
  • 44
  • 44
  • 2013-06-14
18#
t T
发表于 2014-02-04 14:46 |只看该用户

"四环素"是什么?
TOP
ADWS
头像

ADWS

  • 论坛博士后
  • 19720110
  • 7545
  • 7805
  • 2004-01-29
19#
t T
发表于 2014-02-04 19:34 |只看该用户

现在出的音质比以前的甲类单端差太远了
TOP
aa52838
头像

  • 论坛博士后
  • 2814
  • 6351
  • 2011-12-27
20#
t T
发表于 2014-02-04 20:33 |只看该用户

原帖由 yaye 于 2014-2-4 14:46:00 发表"四环素"是什么?
哈哈，四环素是奥迪。
TOP
