.........电流传输放大电路DAC......出笼。（开盖图已上） [复制链接]

winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
1#
t T
发表于 2011-10-20 14:50 |只看楼主

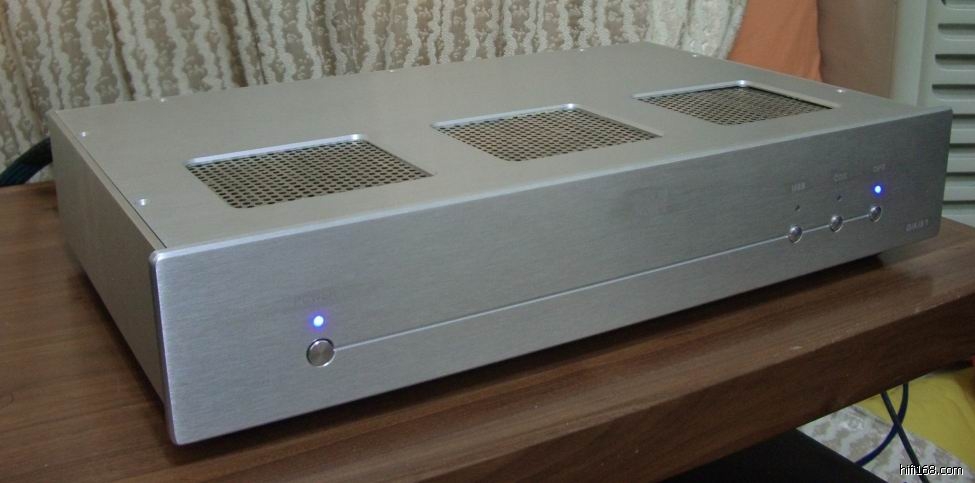

花了近20个月开发，调试。期间房价飙升，房屋租金上涨，业主们见钱眼开逼迁，工作室半年搬了两次。铝合金机箱加工厂家生意兴隆忙不过来，我等小订单客户经常被大订单客户插队。机箱由下订到交货花了近一年时间。等待机箱的期间，QQ农场由1级玩到60级，24块红土地..........闲话不说，先上DAC外观图。

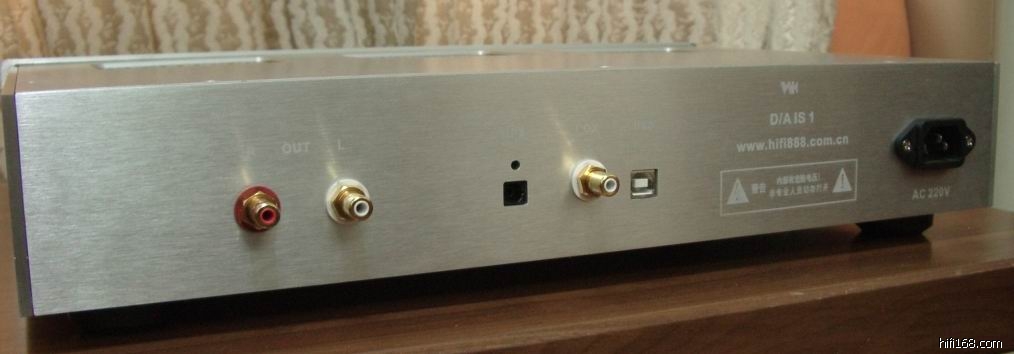

全铝机箱，正面：从左到右，电源开关，USB，同轴和数字选择开关。背面：音频输出，光纤，同轴和USB数字输入端口。

jpg(2011/10/20 14:50:00 上传)



jpg(2011/10/20 14:50:00 上传)



jpg(2011/10/20 14:50:00 上传)


最后编辑winkll 最后编辑于 2011-11-21 16:52:41
分享 转发
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
远去的村庄
头像

  • 论坛博士后
  • 2264
  • 2288
  • 2008-12-14
2#
t T
发表于 2011-10-20 14:55 |只看该用户

沙发!强烈支持楼主此等发烧精神!
淘宝网店:http://shop71227468.taobao.com/

发烧同好交流群号：211352456
TOP
winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
3#
t T
发表于 2011-10-20 14:56 |只看楼主

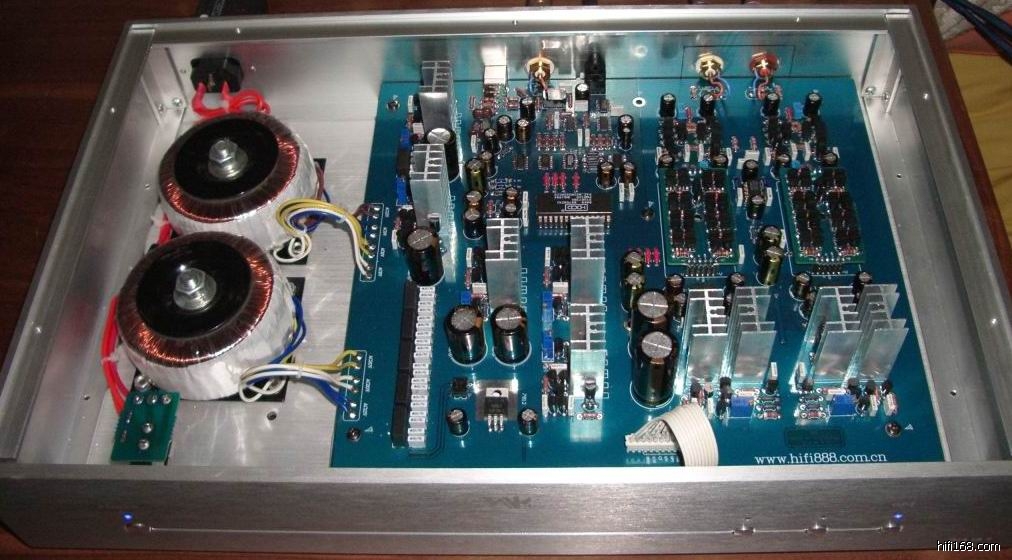

电流传输DAC开盖图。从2007年推出的第二代DAC起，WK已经舍弃采用运放作放大缓冲，舍弃三端稳压供电。
全机共采用138颗进口名牌三极管。其中电流传输模块和缓冲部分共96颗，配对精度在千分之五以下，配对成功率不到百分之二十，成本极高，（图2为电流传输模块）。7组由分立件制作的并联电源稳压分别对数字和电流传输模块等供电。PMD100数字滤波芯片，DRI9001数字接收芯片，PCM1702解码芯片。（图3为并联电源稳压。）

jpg(2011/10/20 22:03:52 上传)



jpg(2011/10/20 22:03:52 上传)



jpg(2011/10/20 22:03:52 上传)



jpg(2011/10/20 22:03:52 上传)


最后编辑winkll 最后编辑于 2011-10-21 01:15:20
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
阿胆
头像

阿胆

  • 论坛博士后
  • 1972-11-5
  • 6744
  • 7131
  • 2004-07-07
4#
t T
发表于 2011-10-20 15:08 |只看该用户

支持一把！努力！
君子之行，静以修身，俭以养德。非淡泊无以明志，非宁静无以致远。
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
5#
t T
发表于 2011-10-20 15:22 |只看该用户

支持一下，关心一下价格，几时出机。
TOP
woow
头像

  • 论坛博士后
  • 1068
  • 1743
  • 2007-07-04
6#
t T
发表于 2011-10-20 15:24 |只看该用户

等了很久，继续等介绍
TOP
winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
7#
t T
发表于 2011-10-20 15:27 |只看楼主

晚上上内部图和介绍。
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
8#
t T
发表于 2011-10-20 15:38 |只看该用户

现在解码选择很多，价格和声音要和谐。
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
9#
t T
发表于 2011-10-20 15:40 |只看该用户

如果有平衡输出就完美。
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
10#
t T
发表于 2011-10-20 15:43 |只看该用户

有机会要试听一下。
TOP
winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
11#
t T
发表于 2011-10-20 15:43 |只看楼主

真正的平衡输出，留待WK的旗舰解码器。
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
12#
t T
发表于 2011-10-20 15:48 |只看楼主

原帖由 oookkk 于 2011-10-20 15:38:00 发表
现在解码选择很多，价格和声音要和谐。


( ⊙ o ⊙ )是的，选择很多。能做出电流传输DAC的没几个，能全面胜出5,6倍的名牌DAC的，少之又少。
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
海纳川
头像

  • 论坛博士
  • 435
  • 435
  • 2007-09-27
13#
t T
发表于 2011-10-20 15:54 |只看该用户

强烈支持楼主的研发精神！！！
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
14#
t T
发表于 2011-10-20 15:54 |只看该用户

之前wK机都曾用过。
TOP
songeagle
头像

songeagle

  • 论坛博士后
  • 778
  • 788
  • 2002-01-16
15#
t T
发表于 2011-10-20 15:54 |只看该用户

做工精美，不错
只求自在
TOP
winkll
头像

winkll

  • 论坛博士后
  • 19700315
  • 6581
  • 6581
  • 2002-02-15
16#
t T
发表于 2011-10-20 15:57 |只看楼主

之前的产品已经卖完并且全面停产很久了，以后再开发的产品都是以电流传输电路为主。科技不断发展，技术也不断更新。
电话：13202007703    WK解码，耳放。
一切有为法，如梦幻泡影，如露亦如电，应作如是观。
TOP
wyr7728
头像

韦伟

  • 论坛博士后
  • 1977-1-11
  • 763
  • 1433
  • 2005-07-14
17#
t T
发表于 2011-10-20 16:03 |只看该用户

又多一款国货精品
想偷就偷闲
TOP
oookkk
头像

  • 论坛博士
  • 344
  • 374
  • 2008-04-23
18#
t T
发表于 2011-10-20 16:05 |只看该用户

期待E版解码器专贴那有个对比测评……
TOP
爱乐D
头像

Ding

  • 论坛博士后
  • 889
  • 983
  • 2004-03-19
19#
t T
发表于 2011-10-20 16:07 |只看该用户

ding~~`
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
20#
t T
发表于 2011-10-20 16:25 |只看该用户

支持WINKLL兄!
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
