[真空管介紹] 6CG7只三极真空管 【转贴】
摘自:www.diyzone.net     作者:JACK W.

★本文欢迎转载  请注明出处为:www.diyzone.net★

此次要介绍的真空管为6CG7,是一只九脚封装的双三极真空管,在早期常被应用于电视机内的水平偏转(horizontal deflection)与垂直偏转(horizontal deflection)电路,也常见于真空管音扩大机里做为驱动管或是向位分相管使用。
6CG7真空管还有一个8CG7的同门兄弟，两者之间的差异除了6CG7的灯丝电压为6.3V而8CG7的灯丝电压为8.4V之外，其余性能皆相同，也同样都有一个被规范的灯丝点亮时间(Heater Warm-Up Time)以适用于多只6CG7/8CG7灯丝串接的使用场合，让串接的多只管子可以在同样的时间内同时可以正常工作。
5670 双三极真空管特性介绍




图说:此次以苏联Electro-Harmonix的6CG7双三极讯号管为范例，是目前市面上众多6CG7厂牌里特性很优异6CG7真空管。

由上图可看出是6CG7一只九脚封装的双三极真空管，灯丝为彷热式结构，与内部的两组阴极不相接。Mu值大约是20左右，属于中低Mu值的讯号管，其屏内阻(Internal Plate Resistance)大约在6~8K之间，而最大屏耗(Plate Dissipation)部份，单一的最大屏耗是3.5W，而两组三极管的总屏耗最高不能超过5W，最高屏压(Max. Plate Voltage)为300V.

看到此处老管迷应该会觉得这些数据很熟悉，事实上，6CG7的特性和著名的6SN7家族系列几乎一模一样，从灯丝电压/电流、屏内阻、屏耗、至屏级电压-电流曲线都非常相近，基本上可视为九脚版本的6SN7使用，实际使用时声音特色也和6SN7颇为相似呢。





图说:6CG7 接脚对应图

6CG7 雙三極真空管特性小檔案
燈絲電壓(Heater Voltage)6.3V
燈絲電流(Heater Current)0.6A
最大屏壓(Max. Plate Voltage)300V
單一最大屏耗(Max. Plate Dissipation - Each Plate)3.5W
總最大屏耗(Max. Plate Dissipation - Both Plate)5.0W
燈絲-陰極最大正壓差(Heater-Cathode Max. Positive Voltage)+200V
燈絲-陰極最大負壓差(Heater-Cathode Max. Negative Voltage)-200V
陰極最大靜態偏流(Max. Cathode DC Current)20mA
柵-陰極間電容量(Cgk) - 平均值2.3 uuF
屏-陰極間電容量(Cak) - 平均值2.2 uuF
柵-屏極間電容量(Cga) - 平均值4.0 uuF
最大直徑 x 高度23mm x 60mm Max.






屏级电压─电流曲线图 (Plate Voltage - Current Curve) 介绍

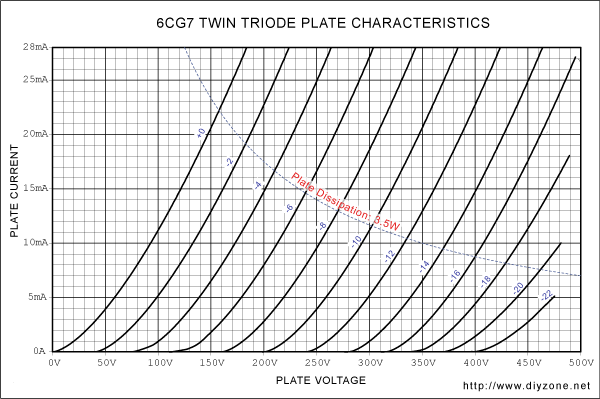

图说：6CG7的屏级电压─电流曲线图

上面这张图是6CG7的屏级电压─电流曲线图，由图中我们可以看到几个重要的特性。

1. 此管的静态屏流(Plate Current)比较大，通常会设定在3mA以上，属于电流输出能力比较高的讯号管。

2. 此管可以操作在比较深的栅-阴负偏压，Vgk可以设到-8V，比如说Vp=250V、Vgk=-8V、Ip=9.5mA的工作点，都还在最大屏压和屏耗里。

3. 此管工作区域很广，只要屏流(Plate Current)不要低于1mA，其各个工作点的屏内阻都很一致。

4. 此管的线性区也很广，栅-阴负偏压从0V至-12V都很线性，很适合使用于需要高输出电平的场合，例如真空管功率扩大机的驱动级。

常见的应用场合

6CG7这只真空管在应用上面极为广泛，如同上文所提及的，此只真空管在特性上和6SN7几乎一模一样！也就是说在大部份6SN7使用的场合也适用于6CG7，无论是做为驱动管使用或是直接做成单管前级，或是将内部两组真空管并连后接成阴极随耦器输出驱动耳机也是不错的选择，管子本身的声音颇为醇厚，加上目前市面上6CG7的售价并没有被炒作成天价管，不需要花大把金钱就可以买到，算是C/P值很高的一只真空管。

最后表列一些常用的工作点供网友们使用时参考：

5670 雙三極真空管常用工作點
屏壓 Vp
(Plate Voltage)		屏流 Ip
(Plate Current)		柵-陰電壓差 Vgk
(Grid-Cathode Voltage)
90V4mA-2V
120V8mA-2V
120V5mA-3V
150V6.5mA-4V
150V9.5mA-3V
180V5mA-6V
180V8mA-5V
200V8mA-6V
250V4mA-10V
250V9.5mA-8V
280V8mA-10V


/(2007/10/8 16:01:53 上传)



/(2007/10/8 16:01:53 上传)



/(2007/10/8 16:01:53 上传)



/(2007/10/8 16:01:53 上传)


最后编辑285347854 最后编辑于 2007-10-09 09:16:59
分享 转发
招聘电子工程师
  熟Layout、音响类电路设计，有经验者优先！
  有意者请发简历到iris.lin@guacamole1394.com
      或来电：0592-5860382（林小姐）
TOP
285347854
头像

  • 论坛博士后
  • 677
  • 684
  • 2007-09-03
2#
t T
发表于 2007-10-09 09:15 |只看楼主

回复: [真空管介紹] 6CG7只三极真空管 【转贴】

[真空管介绍] 5670双三极真空管【转贴】

摘自www.diyzone.net    作者：JACK W.
★本文欢迎转载  请注明出处为:www.diyzone.net★

在一整个音响配备中，各种主被动零件的重要性就不需赘言说明了，然而比较可惜的是，不论是在网络或是相关杂志上，对于零件的介绍大多偏于神化与渲染，网友们能得到的信息看似丰富，但实际上却是被挶限于各种美丽宣传辞藻之中。

长久一来笔者一直想做的一件事便是把自己本身实际有使用以及量测过的零件慢慢一个一个整理出零件的介绍数据库，由本身的使用经验出发，配合比较客观的角度来了解每种不同零件的特质与适用的场合，哈哈，其实也是也顺便整理整理自己计算机中已经杂乱到要用搜寻工具才找的到东西的庞大数据库。
5670 双三极真空管介绍

图说：此次以奇异电子(GE)的军规5670W 双三极讯号管为范例，是目前市面上很广泛运用的一只真空管。
5670是一只很小巧可爱的双三极(Twin Triode)真空管，其矮短的坚固结构是为了能在各种严苛的工业与军用场合长久使用。Mu值大约是40左右，属于中Mu值的讯号管，其屏内阻(Internal Plate Resistance)大约在5~7K之间，而最大屏耗(Plate Dissipation)有1.35W，最高屏压(Max. Plate Voltage)达到350V，此管比较特别的地方是其栅-阴偏压(Grid-Cathode Bias Voltage，简称Vgk)可以操作于正偏压，Vgk到+3V时都工作都还很线性呢。

图说：5670/2C51/WE396A 接脚对应图

5670 只三极真空管特性小档案
灯丝电压(Heater Voltage)6.3V
灯丝电流(Heater Current)0.35A
最大屏压(Max. Plate Voltage)350V
最大屏耗(Max. Plate Dissipation)1.35W
阴极-灯丝最大压差(Cathode-Heater Voltage)+-100V
柵-阴极间电容量(Cgk) - 平均值2.2 uuF
屏-阴极间电容量(Cak) - 平均值1.0 uuF
柵-屏极间电容量(Cga) - 平均值1.1 uuF
最大直径 x 高度23mm x 38mm Max.
常用可替换真空管型号2C51、WE396A、6N3P、


屏级电压─电流曲线图 (Plate Voltage - Current Curve) 介绍

图说：5670的屏级电压─电流曲线图


上面这张图是5670的屏级电压─电流曲线图，在使用真空管时，除了基本规格特性之外，最重要的就是这一张曲线图了，由图中我们可以看到几个重要的特性。

1. 此真空管可以操作于低电压的工作点，比如说Vp=70V、Ip=6.2mA、Vgk=0V的工作点，此时的屏内阻rp为6.6K；甚至可以操作于Vp=50V、Ip=8.5mA、Vgk=1V的工作点，屏内阻rp为4.6K。

2. 观察最大屏耗线以下的区域，可以发现此管并不适合以过高的电压操作，是属于低压高电流型态的讯号管，在设定时屏压最好不要超过250V会比较合适。

3. 此管的静态屏流(Plate Current)设定在4mA以上的线性度会比较好，屏内阻也比较低。

4. 此管可工作于正偏压，也就是Vgk为正的场合，不过不能太高，以曲线图来看，Vgk超过+3V之后的特性不佳。

5. 以各种不同工作点来看，此管的屏内阻范围大约是在5 ~ 7K之间，此管的屏内阻虽然高于一些超低内阻如6C45、6H30...等的管子，不过比起12AX7、12AT7...等高内阻的讯号管而言，其屏内阻还蛮低的，频宽特性也不错，配合其低压高电流的特性，适合做为驱动管以及缓冲输出使用。

常见的应用场合
每只真空管在当年开发时都有其背景意义，应用的场合也不同，5670为一只泛用型(General Purpose)双三极真空管，接成共阴(common cathode)组态时，放大倍率不高，约在20~40倍之间，可以做为第一级的差动输入管或是内部两个三极管串接成两级共阴放大器使用。

另外如上文所提及的，5670与著名的6dj8/6922真空管一样可以以低压操作，且此两只管子在接成阴极随耦器(cathode follower)时的输出阻抗还蛮低的，加上5670高度只有38mm，所以很适合做为CD转盘的模拟缓冲输出或是前级的缓冲输出使用。除此之外，电压只要有150~200V以上也可以接成SRPP组态，做为真空管推挽扩大机的驱动级使用。另外5670也是一只适合两级直接交连的真空管，举例而言，第一级使用Vp=120V、Ip=8.5mA、Vgk=-1V，第二级使用Vp=150V、Ip=7.6mA、Vgk=-2V的工作点，此时供应电压只需273V即可，不需要很高压的变压器呢。
另外在使用的时后要稍微注意的是，5670系列的真空管为了降低干扰与噪声，结构里有一层内部屏蔽(Internal Shield)，其引出的接脚为第五脚，在实际使用时最好要将第五脚接地，在多级直接交连的场合要注意其阴极-灯丝最大压差为+-100V，如果阴极与灯丝之间的压差大于100V时需要适度将灯丝的电位垫高，以免上电时发生跳火的现象。
最后表列一些常用的工作点供网友们使用时参考：

5670 只三极真空管常用工作点
屏压Vp
(Plate Voltage)		屏流 Ip
(Plate Current)		柵-阴电压差 Vgk
(Grid-Cathode Voltage)
50V8.5mA+1V
70V6.2mA+0V
90V4mA-1V
100V5.5mA-1V
120V8.5mA-1V
150V7.6mA-2V
170V5.8mA-3V
200V5.8mA-4V


jpg(2007/10/9 9:16:26 上传)


最后编辑285347854 最后编辑于 2007-10-09 09:37:31
招聘电子工程师
  熟Layout、音响类电路设计，有经验者优先！
  有意者请发简历到iris.lin@guacamole1394.com
      或来电：0592-5860382（林小姐）
TOP
myy
头像

  • 论坛博士
  • 383
  • 383
  • 2007-07-16
3#
t T
发表于 2007-10-09 09:26 |只看该用户

回复：[真空管介紹] 收集的真空管介绍 【转贴】

EH 6CG7寿命有多少？
TOP
285347854
头像

  • 论坛博士后
  • 677
  • 684
  • 2007-09-03
4#
t T
发表于 2007-10-09 10:08 |只看楼主

回复: [真空管介紹] 收集的真空管介绍 【转贴】

原帖由 myy 于 2007-10-9 9:26:00 发表
EH 6CG7寿命有多少？


一般标准是5000小时以上

jpg(2007/10/9 10:07:31 上传)


招聘电子工程师
  熟Layout、音响类电路设计，有经验者优先！
  有意者请发简历到iris.lin@guacamole1394.com
      或来电：0592-5860382（林小姐）
TOP
myy
头像

  • 论坛博士
  • 383
  • 383
  • 2007-07-16
5#
t T
发表于 2007-10-09 11:00 |只看该用户

回复：[真空管介紹] 收集的真空管介绍 【转贴】

EH 6CG7这管那里有卖？多少￥
TOP
285347854
头像

  • 论坛博士后
  • 677
  • 684
  • 2007-09-03
6#
t T
发表于 2007-10-09 11:53 |只看楼主

回复: [真空管介紹] 收集的真空管介绍 【转贴】

原帖由 myy 于 2007-10-9 11:00:00 发表
EH 6CG7这管那里有卖？多少￥

已经给你PM了
招聘电子工程师
  熟Layout、音响类电路设计，有经验者优先！
  有意者请发简历到iris.lin@guacamole1394.com
      或来电：0592-5860382（林小姐）
TOP
285347854
头像

  • 论坛博士后
  • 677
  • 684
  • 2007-09-03
7#
t T
发表于 2007-10-10 09:08 |只看楼主

回复: [真空管介紹] 收集的真空管介绍 【转贴】

将3D滤波器內建到CD唱盘內
摘自:www.diyzone.net 作者:有藤前川

★本文欢迎转载  请注明出处为:www.diyzone.net★

我曾经针对目前CD使用的3D滤波器（3D电子分音器）为大家做个介绍。目前用的主系统，是由桌面上的小型CD播放器、迷你真空管放大器以及8CM全音域喇叭组成的极简单的系统，但只有这些的话，低音就不足。

图说：从照片右上角可以看到这部唱盘改装内建的3D滤波器（也就是3D电子分音器）。

于是我将超重低音喇叭的单声道放大器（现在是6CU6-PP放大器）和超重低音喇叭装载到机体内，建构一个超低音系统。以前一直使用的是用运算放大器自制的简单前级，但虽说它是前级，但也不过使用了内部的3D滤波器而已。因此，现在则是抛弃了不用的前级单元，直接将3D滤波器装到CD播放器中。

以下是这次制作的电路图，针对不同的电压环境，有单电源与双电源两种选择方案：


其实，3D滤波器只是以双运算放大器构成的简单电路。利用其中一边的运算放大器来混合左右信号，再以另一边构成ＬＰＦ。以这个电路设定来说，截止频率约为１００Ｈｚ、－１２ｄＢ／ｏｃｔ的巴特沃斯滤波器，现在就只把模拟的结果介绍一下。



单电源和双电源的完整电路图都贴出来了，想要改造CD唱盘的朋友，首先要调查从自己的CD唱盘采用哪一种电源设计，然后再来着手制作。至于电压要从哪里取得，若你的CD播放器的输出电路就是由运算放大器构成的话，很简单，直接从IC插座上取得即可，电压最好有单10V（或正负5V）左右为好。

手边有一个已经制作完成的单电压电路，不过这次改装的CD唱盘却是双电压供应，怎么办？很简单，直接取用单电压，舍弃负电压。然后将左右声道的声音信号从输出口拉出就ok了。建议运算放大器使用IC插座，这样就可以调换了，经过反复挑选，最后选用NE5532。这个运算放大器的消耗功率大，因此可能跟要根据CD唱盘的稳压设计来评估，如果原本的稳压或散热并不十分理想，或许应该选择消耗功率更小的运算放大器。

图说：滤波器电路板，用万用洞洞板纯手工打造。

图说：在机箱输出端子上，增加一个超重低音喇叭的输出端。
