想做条连接电脑和DAC的USB线，问屏网接地问题 ！ [复制链接]

tbq66666
头像

tbq66666

  • 论坛博士后
  • 19720110
  • 1308
  • 2333
  • 2004-12-10
1#
t T
发表于 2016-05-22 16:33 |只看楼主
想做条连接电脑和DAC的USB线，问二个问题
1.屏网究竟是二头接铁壳还是一头接铁壳？

2.用0.5*4的带屏网的无氧铜涂银线，效果有提升吗？
分享 转发
TOP
tbq66666
头像

tbq66666

  • 论坛博士后
  • 19720110
  • 1308
  • 2333
  • 2004-12-10
2#
t T
发表于 2016-05-23 07:14 |只看楼主

又测了USB延长线，二头铁壳是通的，希望有高档发烧USB线的朋友不妨测下究竟通不通！
查了百度，回答很少，还说法不一！
最后编辑tbq66666 最后编辑于 2016-05-23 07:18:41
TOP
johnchan67
头像

  • 论坛博士后
  • 295
  • 710
  • 2013-04-07
3#
t T
发表于 2016-05-23 09:36 |只看该用户

回复 2# tbq66666 的帖子

我想说：通的。
相对浓浓的味道，我倒是更喜好淡淡的，而又不会忽略的感受
TOP
tbq66666
头像

tbq66666

  • 论坛博士后
  • 19720110
  • 1308
  • 2333
  • 2004-12-10
4#
t T
发表于 2016-05-23 10:28 |只看楼主

原帖由 johnchan67 于 2016/5/23 9:36:00 发表
我想说：通的。

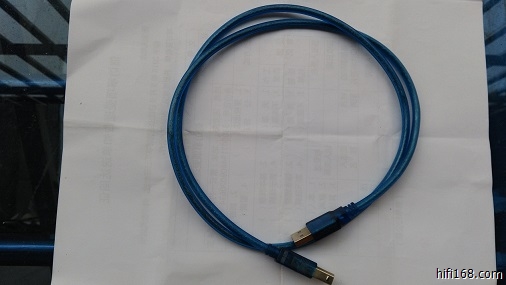

今测了家中一款市售成品线二铁壳完全不通，需要说明的是该线是有屏网的，因线是透明的，能看到屏网。

jpg(2016/5/23 10:28:28 上传)


TOP
喜欢音乐的人
头像

喜欢音乐的人

  • 论坛学士
  • 77
  • 77
  • 2007-01-09
5#
t T
发表于 2016-05-23 19:04 |只看该用户

同样请教！最近也要做USB线。
TOP
wltdd
头像

  • 论坛博士
  • 407
  • 414
  • 2009-06-17
6#
t T
发表于 2016-05-24 06:13 |只看该用户

自己做线，阻抗是个问题，90欧。屏蔽可以自己试试，规范是要接通，但接还是不接，接那头还真是个问题。
最后编辑wltdd 最后编辑于 2016-05-24 07:09:18
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
7#
t T
发表于 2016-05-24 07:47 |只看该用户

如果传输阻抗保证不了，diy的usb线恐怕会让人失望，可能还不如一条打印机的USB线。
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
tbq66666
头像

tbq66666

  • 论坛博士后
  • 19720110
  • 1308
  • 2333
  • 2004-12-10
8#
t T
发表于 2016-05-24 09:52 |只看楼主

原帖由 wltdd 于 2016/5/24 6:13:00 发表
自己做线，阻抗是个问题，90欧。屏蔽可以自己试试，规范是要接通，但接还是不接，接那头还真是个问题。

     打算用链接中的线做，1M的只28元（线价）+3.9元（头子） +3.8（头子）＝36元搞定，花钱不多，店家说是USB专用线，但里面没提到阻抗是多少，还有一个问题从电脑到DAC线升级了，从移动硬盘到电脑的线没法换，因硬盘出来这一端头子太小了，没法自已做，只能用机线，还是个瓶颈！
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-2579777827.49.OZNXct&id=39503173385
还有成品线卖用户评价不错，可看下评价：
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-2579777827.46.FvDGiy&id=39638783042
最后编辑tbq66666 最后编辑于 2016-05-24 10:09:22
TOP
CYG
头像

  • 论坛博士后
  • 286
  • 1536
  • 2008-12-31
9#
t T
发表于 2019-12-01 13:57 |只看该用户

我也DIY你说的USB线。二头屏蔽网都焊接上了，用的是雅马哈专业声卡，因声卡是USB供电，普通USB线带不动，但声音没有对比个用这接线法和另一头不接屏蔽网有什么区别
我爱音乐
TOP
ceco
头像

ceco

  • 论坛博士后
  • 203
  • 1025
  • 2002-01-07
10#
t T
发表于 2019-12-01 17:00 |只看该用户

有动手能力的可试试用8类网线做USB线，  长度一米，接法是每对线（4对独立屏蔽）只选色线用，白色剪短不用，各色可自己定义，屏蔽层尽量接近焊点，用含银低溶锡（容易完美焊接），接口空隙不要填充热熔胶等填充物（避免产生绝缘物电容干扰），屏蔽网两头接外壳。

我两套音响usb都是自己做的在用。
TOP
qa666666
头像

  • 论坛博士后
  • 426
  • 2436
  • 2012-11-28
11#
t T
发表于 2019-12-01 21:12 |只看该用户

有动手能力的可试试用8类网线做USB线，  长度一米，接法是每对线（4对独立屏蔽）只选色线用，白色剪短不用，各色可自己定义，屏蔽层尽量接近焊点，用含银低溶锡（容易完美焊接），接口空隙不要填充热熔胶等填充物（避免产生绝缘物电容干扰），屏蔽网两头接外壳。

我两套音响usb都是自己做的在用。
ceco 发表于 2019/12/1 17:00:18
谢谢分享！
TOP
