DIY用于第二接地的接地盒 [复制链接]

fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
1#
t T
发表于 2013-03-17 15:55 |只看楼主
去年下半年以来，在本坛上看到威马推出了其开发的接地盒，对声音有明显的正向影响（网友说的）。爱折腾的我，也想搞一个来玩玩。无赖价格并不低，所以没有出手。威马链接：http://bbs.hifi168.com/showtopic-206811.aspx在HIFI朋友的介绍下，我看到了昌业论坛一个介绍DIY接地盒的文章（http://www.changye.com.cn/bbs/viewthread.php?tid=39001），就此决定自做一个DIY的接地盒。
1、用葡萄酒木盒来做接地盒

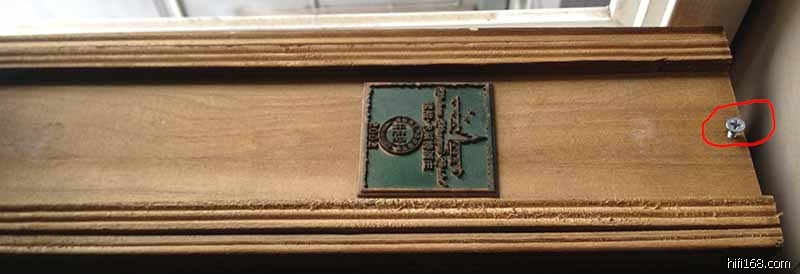

木盒上红圈标注中的那个螺丝是我加上的，用于将木盖上紧，不会滑动。


2、打孔
我在木盒的两侧各打了两个孔（有一个孔是盒子原有的，可以利用），用于以后装功放接线柱。


3、制作接地排
我在淘宝上购了一个适合大小的铜排，并用铬铁将一段铜线焊到铜排上。铜线的另一端是焊到木盒上的接线柱的。


4、铜排放到木盒子里
将铜排竖放入木盒子中，竖放原因是要加大与降阻材料的接触面积。


5、装功放接线柱
在盒子外的孔上装上功放接线柱，并与铜排接出的铜线焊接好。
焊好后的盒内部

焊好后的盒外部


6、装填降阻剂
根据网上其它朋友的经验，我使用的降阻剂均是在淘宝上购的，一层一层的加入到木盒中。降阻剂有：海盐、氧化铝、氧化铁、石墨粉。大家看到下图中为我加的最上一层海盐，其它的在海盐下面，看不到了。


7、填充降阻剂后，接地盒大功告成。还需要做几根接地长线，用来连接接地盒和设备。我购了几个鳄鱼夹和喇叭线用的Y叉，焊在铜线的两端，接地线就做成了。



OK，全部完工了！接上试听一下。在我的音响系统上，可以听到背景明显的干净了。可能是背景干净了以后，其它微声更易听到的原因：我感觉原来并不刺耳的高频，现在有些刺耳了。这可能是背景干净后的副作用。我准备换纯铜的音源电源线来试试，看是否可以将整个系统调平衡。
最后编辑fgump 最后编辑于 2013-03-17 16:01:15
分享 转发
TOP
lyliangyu
头像

  • 论坛学士
  • 118
  • 118
  • 2011-04-26
2#
t T
发表于 2013-03-17 20:35 |只看该用户

了不起！
TOP
阿任922
头像

  • 论坛博士后
  • 823
  • 1343
  • 2005-12-02
3#
t T
发表于 2013-03-17 21:28 |只看该用户

请问海盐、氧化铝、氧化铁、石墨粉的分层次序是怎样分？
另石墨粉不知用复印机或激光打印机的碳粉行不行？
TOP
静听天地
头像

静听天地

  • 论坛博士后
  • 19720110
  • 2852
  • 2903
  • 2006-10-22
4#
t T
发表于 2013-03-18 01:24 |只看该用户

学习了。我以为里面很多电子原件的。晕了
体会身体内在的天籁之声！这是终极的发烧！
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
5#
t T
发表于 2013-03-18 08:33 |只看该用户

每个地盒最好只做一个接口，多接口也应独立分开不要连通，否则连接的器材地线回路反而影响效果。
TOP
砖家
头像

  • 论坛博士后
  • 875
  • 875
  • 2011-12-14
6#
t T
发表于 2013-03-18 09:36 |只看该用户

高频是最敏感的，高频超差了表明受到干扰而失真了。
多连接地会引起回路，增加了干。
验证方法，机器电源本来接地，再用鳄鱼夹增加接地。
TOP
时光车间
头像

时光车间

  • 论坛博士后
  • 7265
  • 13750
  • 2008-11-25
7#
t T
发表于 2013-03-18 09:57 |只看该用户

这东西是信号地，实质上是“信号地等电位体”吧，就是信号地端相对归零而也。怎么能用作电源地？安全第一呀！
最后编辑时光车间 最后编辑于 2013-03-18 11:14:13
TOP
newear88
头像

newear88

  • 论坛博士后
  • 19720110
  • 1382
  • 1387
  • 2004-08-19
8#
t T
发表于 2013-03-18 11:11 |只看该用户

乱了
内诚于心，外信于人。

qq：43172678
TOP
clk
头像

-面向未来-

  • 论坛博士后
  • 35250
  • 45436
  • 2002-11-09
9#
t T
发表于 2013-03-18 11:21 |只看该用户

自己动手丰衣足食。。。。。。。。
CLK发烧信号线！
淘宝： http://shop35466467.taobao.com
TOP
fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
10#
t T
发表于 2013-03-18 23:12 |只看楼主

原帖由 阿任922 于 2013-3-17 21:28:00 发表
请问海盐、氧化铝、氧化铁、石墨粉的分层次序是怎样分？
另石墨粉不知用复印机或激光打印机的碳粉行不行？


分层我是自己乱分的，也不知道有没有什么规则。我的想法是都是导电体，乱分成也没有关系的。哈哈


复印机粉是碳粉，但是不是石墨粉我就不太清楚了。不过激光打印机的晒鼓粉可是要比我用的淘宝上购的石墨粉贵多了。我在淘宝上购的石墨粉，不足10元就是500g.
TOP
fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
11#
t T
发表于 2013-03-18 23:14 |只看楼主

原帖由 南海十三郎 于 2013-3-18 8:33:00 发表
每个地盒最好只做一个接口，多接口也应独立分开不要连通，否则连接的器材地线回路反而影响效果。


感谢指点，我还没有想到这个地环的问题哦。我是看到威马那个接地盒，可以同一个端子接出两根线，所以想到用两个端子，各接一根线哦。看来还要多试试。
TOP
fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
12#
t T
发表于 2013-03-18 23:17 |只看楼主

原帖由 砖家 于 2013-3-18 9:36:00 发表
高频是最敏感的，高频超差了表明受到干扰而失真了。
多连接地会引起回路，增加了干。
验证方法，机器电源本来接地，再用鳄鱼夹增加接地。


我现在只接了一根线出来，接到功放的RCA端子地上的。
TOP
fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
13#
t T
发表于 2013-03-18 23:19 |只看楼主

原帖由 时光车间 于 2013-3-18 9:57:00 发表
这东西是信号地，实质上是“信号地等电位体”吧，就是信号地端相对归零而也。怎么能用作电源地？安全第一呀！


这个盒子是用于第二接地的，当然是不能接在电源地上的了。具体的接法，请看威马接地盒的连接介绍，这个帖我就不多重复了。因为我也不是太懂哈。:-)
