雷明大师专栏精选                                                                                             转录自 香港HiFi音响杂志 2005年1月

愈粗相位漂移值愈大；愈幼则电流负载量愈低
既知电缆（Cable）是由多股单枝线芯（Wire）绕成，如果每枝线芯都有独立绝缘包装的话，绕制形式被称为李兹线（Litz wire）或俗称漆包线 [避震梁按：例如Monster、MIT、Transparent]。若线芯不经绝缘处理，那末多股导线的导电效果在理论上便和同样粗度（口径）的单枝线（Solid core）无分别，只是线身更柔软，易于屈曲而已。因为，电子的运行喜欢走快捷方式，按「集肤」效应，高频会在绕为一起的线芯表面「跳越」而过。遇到线芯表皮长出氧化铜二极管薄膜层的情况，高频之运行遭受阻力更大。故此，粗口径单枝导线虽然具有高周滚降特性，但有时它的耐用程度却比多芯线更胜一筹。

银和金是制造高档神经线的极级原料，至今仍未有人摆卖纯金神经线，但纯银线就有多种。电学上，银是导电性能最强的已知金属，提炼纯银的科技，比炼铜难度更高，纯银的状态至不稳定，防氧化的处理更要加倍考究。此外，银的「集肤」系数与铜颇有差异，低频潜进银线芯运行遭受的AC（交流）阻力相对地大，比起铜芯，同口径的银芯具较高相位移。所以，银线芯的幼度一定要比铜线芯更细。但另一方面，线芯愈幼则总的电阻会提升，银线大师所要克服的难题比铜线大师更多吧。

既然口径愈粗的线芯所含相位漂移值愈大，但线芯愈幼则电流负载量越低，这矛盾尤其呈现在须要传送庞大电流的扬声器上发烧友的「象形」推理，人说粗线声粗，幼线声幼，对喇叭线来讲确实有点准则。声粗皆因相位移，声幼皆因电流不足。怎样做到大电流及齐相位二者兼得？有人混合粗幼线 [按：避震梁的选择] 。 这设计有它的优点，但问题一捆粗幼芯混合的导体亦只拥有一个混合的磁场，最终令粗幼芯混合体的特性比相同的口径的单枝线好不了几多。

较进步的办法，是分层绕制技术，线芯分内外二层绕制。例如12芯导线，先用6芯绕成内层，然后在它外皮再包线其它6芯[避震梁按：我选择7+12芯]。这方式提供2群时间参差的相位移，分布于较广阔的时域（Time domain）中，对听觉的干扰较轻微。成本较高的办法：是把线芯绕作「过山车」形，每股线芯在缆中的走势不断地由里层钻出表层之后又潜入里层。据说这绕法可令线芯的相位移自动产生抵消作用，这理论在多无前已由一位日本专家实践过，那款喇叭线绕得像松糕、像脆麻花，音色清爽透明。可惜的是，采用合金原料的导体，负载电流不足。打孖用就有靓声，不过稳定性能仍然稍逊。

屏蔽网／绝缘体／导线是个电容器
构成导线的任何物料及其绕制方法，以至焊接方法，插头和电缆的外皮，都影响音色。一般传输低电势讯号的导线，大多采用一层金属屏蔽网包裹电缆，以杜绝无线电波及哼声（磁场及电场）的干扰。但不可不知，屏蔽网是具有一定程度破坏性和耗损性的东西，幸勿以为它与导体之间完全隔绝而忽视。讲到尾都是电容效应（capacitiveeffects）和电容的放电效应（discharge effects）在作业。须记大凡两个导体夹着一个绝缘体的三文治就构成一个电容。屏蔽网属导体，而包裹导线的绝缘物便是介于屏蔽与导线之问的电介质（dielectric）。因此，屏蔽／绝缘体／导线这片三文治是个不折不扣的电容器。发烧友大多知道用屏蔽线做喇叭线是撞板多过吃饭的「吃高音」行为[避震梁按：我的设计例外]，此非屏蔽线令高周滚降，而是电容效应及放电效应在搞搞震。多年前，发烧圈曾经兴过用「裸线」传输低电平讯号之勇举。音色无疑是通透了，可惜好难避得过哼声。但，在不少接线网络较为简单的场合里，采用特别绕制的无屏蔽讯号线不虞有哼。市上几款无屏蔽银芯平衡式讯号线，售价不贵而音质上乘，值得一试。就算非平衡式传输，只要绞绕得法，每只「脚」都是另一只「脚」的屏蔽，亦具半屏蔽效能。自20年代开始，电声玩家已懂得如此做。在很多情况下，例如高湿、高温气候及挤迫的空间，是不用屏蔽线不可。这样的话，屏蔽网的构造就必须留意。绝大部份导线，是把屏蔽网的终端焊接在插头的「负」极上，目的是将屏蔽网沿途所搜集到的噪声杂物倾倒于控音系统的接地点。理论上这做法有不妥之处。首先，杂音及垃圾会被倾回至讯号里。其次，屏蔽网也变成了传输「负」讯号的导体，会令导线的结构转为非对称式，两极的电容、电阻、电抗等特性都不相同。较精密的处理，是屏蔽网终端另接独立输出叉头，把叉头接在控音器的「地」上。屏蔽网除了搜集噪声垃圾之外，又背负了导线「电场倒塌」（Field-Collapse）的感生电流，这东西也不应被回馈至原讯号里。

(未完待续) 欢迎前往 避震梁 的BLOG：http://blog.sina.com.cn/alberthk

插图：

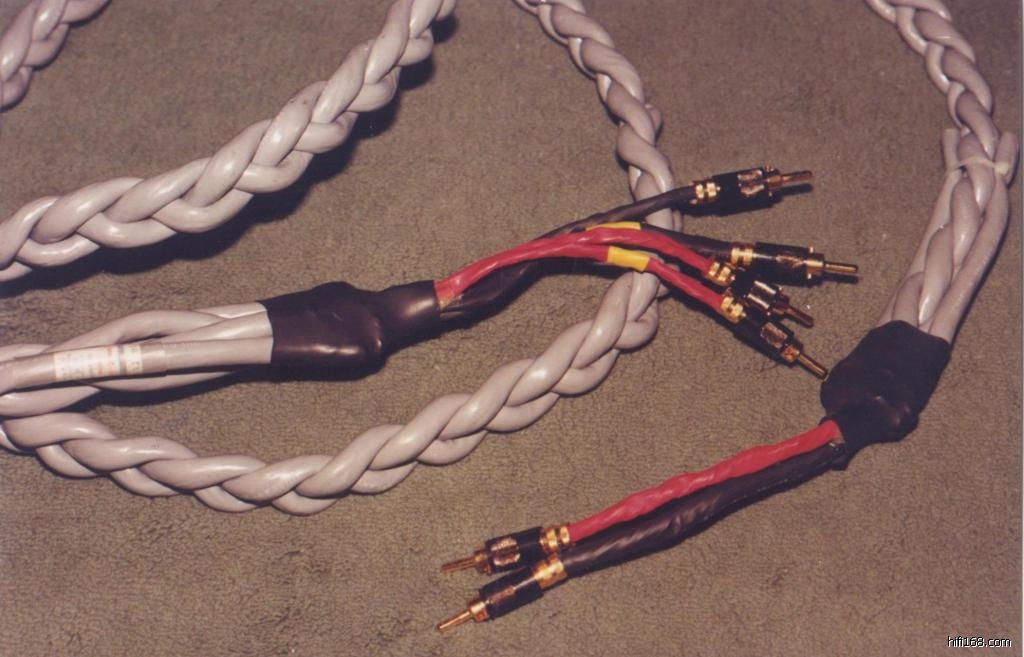

经冷凍處理(Crypton)的孖線分音MagicLink(1994)
biwire-cable treated under absolute 0.jpg (, 下载次数:402)

jpg(2009/1/26 9:59:33 上传)

biwire-cable treated under absolute 0.jpg
