本篇转载自u-audio网媒，原文链接：https://review.u-audio.com.tw/reviewdetail.asp?reviewid=2204




文‧林治宇 图‧蔡承融

现在有越来越多的家庭电器采用外接电源供应器，其中尤其是和网络通讯及影音串流播放相关的设备，例如调制解调器、无线路由器、电视盒、蓝牙播放器、桌上型音响…等，它们都会随附一个大量产制的消费型交换式电源，以此供电，这个时候，一些挑剔的发烧友，就会针对当中和影音播放质量直接相关的设备升级其电源，因此这几年高质量外接电源成了「显学」。这款由 Design by Mr.K 的 ONE LPS LPS-06 线性电源便是在如此思维下推出的产品，它一次能提供多达 6 组输出，而且电压的选择十分多样，安培数也够，让你使用起来无须取舍，通通接上去就对了！

6 组输出，多种电压，最高 10A

或许你会想，用得上这么多组电源吗？说真的，还真用得上。以一般发烧友为例，家中音响多半会和电视放在一起，这时就会有网络调制解调器、电视机上盒、无线路由器，以及可提升串流影音质量的交换器，这样就 4 台了。如果是 Roon 的用家，还会需要 Roon Core，它多半也是吃外接电源，这样是 5 台。另外有些人把音乐档案存在 NAS，比较好管理，而 NAS 多半也能升级电源，这样刚好 6 台。由此可见，ONE LPS LPS-06（以下简称 LPS-06）提供 6 组电源输出可是有所本的。




LPS-06 的 6 组输出各自独立，能切换不同电压以符合不同设备的需求，总计共有 7 种电压，分别是 5、7、9、12、15、19 及 24V，每组输出可切换的电压和安培数各不相同，像是 Zone I 为 5V / 7V / 9V / 12V，安培数 2A，Zone IV 仅有 12V 和 15V，不过安培数可达 10A，另外 Zone III 为 12V / 15V / 19V / 24V，安培数 6A。基本上家中大部分设备的电压不外乎这 7 种，加上 LPS-06 的总输出功率达到 650 瓦，全数接上应该都能支应。此外，LPS-06 也设有完善的保护电路，包括电流过荷、电压过荷及温度过热保护，一旦检测到任何不正常的情况就会启动保护，并立即切断电源，以保安全。为了帮助散热，LPS-06 内部设有两组小型风扇，在机器运作过程中会间歇启动，虽然稍有运转声，不过不致影响音乐聆听。
分享 转发
TOP
weiwei1053
头像

  • 论坛博士后
  • 402
  • 9252
  • 2018-06-20
2#
t T
发表于 2022-12-17 10:04 |只看楼主

可设定开机供电顺序

LPS-06 面板上设有一个大型蓝色旋钮，这是电源开关，之所以如此设计，应是为了在造型上呼应 Design by Mr.K 的首款产品 PPA-02B 被动式前级。右半部有 4 个表头，除可显示Zone I 至 Zone IV 的输出安培数，也能增添造型上的美感，并提供更丰富的使用体验。为何 Zone V 和 Zone VI 不设表头？一方面可能是因为面板面积有限，放不下了，二方面则是因为 Zone V 和 Zone VI 是常设启动，一开机即供电，可连接调制解调器或路由器这类平常不会关机的设备，就不用表头和灯号显示其开关状态了。




特别的是，LPS-06 的 Zone I 至 Zone IV 这 4 组输出，不仅能设定开关状态，甚至可设定开关顺序。所谓开关状态，是指开机后这 4 组输出有哪几组会开启，哪几组是关闭，设定完成后，下次开机就会按照设定的输出；开关顺序则可设定这 4 组输出的启动顺序，关机时还会逆序关机。

为清楚显示各组输出的状态，每个表头都有各自的照明灯，表头下方还有 LED 灯，其亮度可透过旋钮右下角的 DIM 键调整，压按后可依序切换表头灯和 LED 灯的亮度或启闭，包括全亮、80% 亮度、10% 亮度、关闭共 4 段，两种灯号的明暗或启闭共有 10 种组合可以选择。

还能接接地器

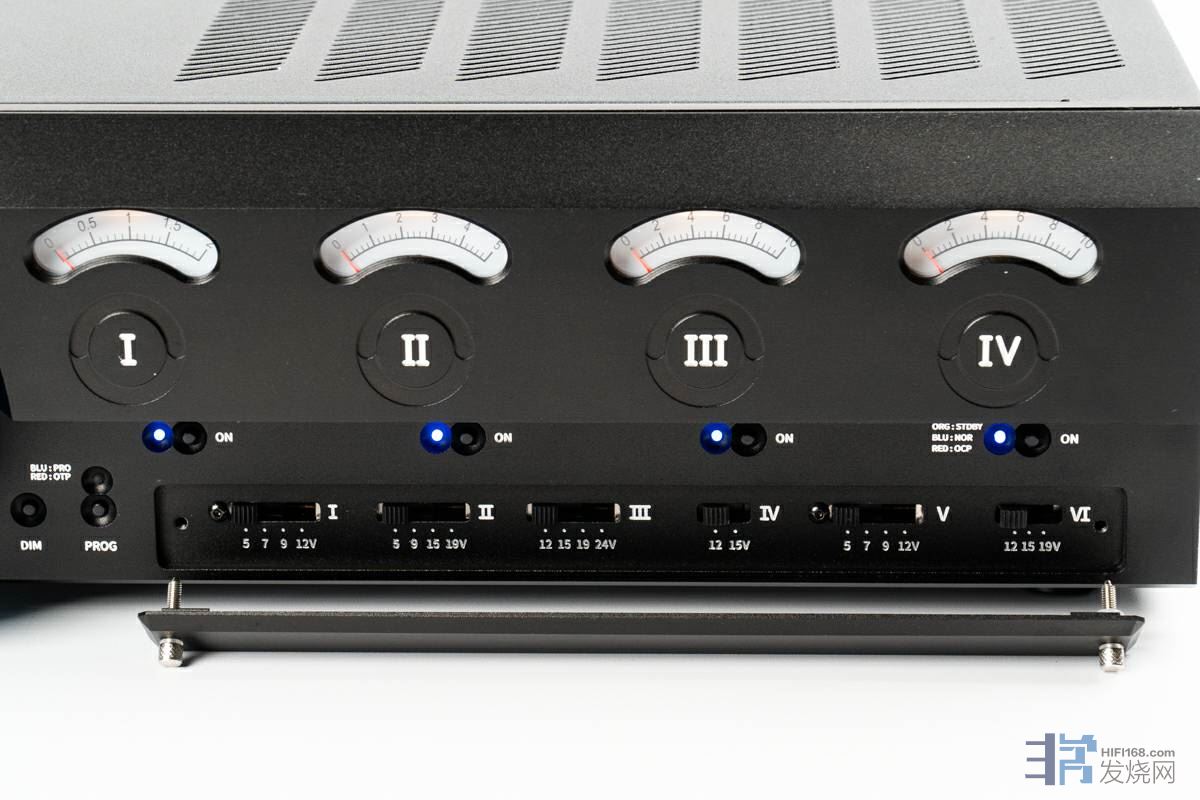

如何切换这 6 组输出的电压呢？LPS-06 面板下缘有 6 组切换拨杆，由左至右依序为 Zone I 至 Zone VI，把拨杆拨到想要的电压即可。为了避免拨杆被误拨而输出错误的电压，造成设备损坏，LPS-06 贴心地给了一块长条形铝盖，可藉由两颗螺丝锁在面板，盖住 6 组拨杆，就绝对不会误拨了。




配件部分，除了随附一条 AC 电源线外，LPS-06 并标配 6 条 DC 电源线，其中 4 条是 5.5mm/2.1mm→5.5mm/2.1mm，2 条是 5.5mm/2.5mm→5.5mm/2.5mm，应可适应大多数的设备。如果你设备的插座既不是 5.5mm/2.1mm 也不是 5.5mm/2.5mm，LPS-06 还诚意十足地附了 3 颗不同尺寸的转接头，一定要让你买回去立刻可以使用。

LPS-06 背面除了 6 个输出插孔，还有一条金色的金属棒，是做什么用的？这是一根铜棒，让用家可以搭配自己的接地器使用。铜棒上有 7 个孔，可以插入类似香蕉插这样的端子，其中 1 孔连接接地器，其余 6 孔供上方的 1 - 6 组直流电输出接驳，让用家可以用不同方式接地，获得更高的可玩性。
TOP
weiwei1053
头像

  • 论坛博士后
  • 402
  • 9252
  • 2018-06-20
3#
t T
发表于 2022-12-17 10:06 |只看楼主

和我过去听过的线性电源不一样


相较于一般交换式电源，线性电源可带来更纯净的声底与音质，LPS-06 标榜采用抗共模干扰电路设计，可让各组输出之间的干扰降至最低，以减低器材间的相互污染，为设备提供更洁净的电源。声音如何呢？试听过程在 U-Audio 聆听室进行，我找了 4 台用到外接交换式电源的网络设备，包括 ASUS RT-AC66U 无线路由器、QNAP QSW-308S 网络交换器、Zyxel GS-105B V2 网络交换器，及 Synology DS212 NAS，我打算将它们陆续改由 LPS-06 供电，透过 A/B 比对试听，看看声音有何变化。搭配的器材包括 North Star Design USB DAC32 DAC、Linear Acoustic LA-V120 综合扩大机、Wilson Audio Alexia 2 喇叭，讯源是一台笔记型计算机做为 UPnP 播放器。



我把上述设备和音响全部接好，网络设备全部先用原厂随附交换式电源供电，网络路径是 ASUS 无线路由器＞QNAP 交换器＞Zyxel 交换器，Synology NAS 和笔电都接在 Zyxel 交换器上。用两台交换器的原因是 LPS-06 的输出组数充足，可以玩双交换器接法，而且待会儿两台交换器一起改接线性电源，改变的幅度应该会更大，更容易听出效果。


首先以 Tidal 试听，播放的是 Melody Gardot「Entre eux deux」专辑中《This Foolish Heart Could Love You》，这是一首仅以钢琴伴奏，Melody Gardot 独自演唱的抒情爵士歌曲。我先听个几遍，然后将两台交换器改由 LPS-06 供电，再听，立刻可以发现声底变得更干净了，音质毛躁感减低，音像轮廓和密实感提升，且音乐背景变得更沉静，让我感受到一股更沉稳的安定感。重点是，整体的活生感并未减少，音乐气氛甚至更鲜活了，这和我过去听过的线性电源似乎不一样。



接着我把两台交换器再换回原厂随附的交换式电源，这时音像变得较平面化，也比较松散，形体没那个紧实，质地没那么纯粹，人声和钢琴的分离度变差，聚焦感也变弱了，且钢琴低音键的触键较不明确，颗粒形体比较模糊。两台交换器再接回 LPS-06，静心和安定感回来了，而且钢琴的规模和形体更明确，声音也显得更为流畅，残响和尾韵更绵长，高音轻轻向上飘散，质地更显轻盈。简单地讲，LPS-06 同时带来更好的安定感与鲜活感，聆听更有气氛。
TOP
weiwei1053
头像

  • 论坛博士后
  • 402
  • 9252
  • 2018-06-20
4#
t T
发表于 2022-12-17 10:08 |只看楼主

提升效果显著


接下来我将无线路由器也改接 LPS-06，连同原本已接上的两台交换器，一共 3 台，全数接上或不接，进行 A/B 比对试听。同样用 Tidal 播放刚刚那首《This Foolish Heart Could Love You》，声音提升的幅度明显更好了，不论是音质的通透感、形体的结像、上下延伸的轻松度、整体鲜活感…等，都有比刚才更好的表现。重复听了几遍之后，3 台都不接 LPS-06，再听，立刻觉得声音背景和音色质地变得雾雾的，带了浊气；形体浮凸感变差，分离度下降，人声和钢琴结在一起；高频飘逸感降低了许多，低频形体的清晰度和音质通透感也减少了，声音黏滞不清爽， 有种变呆的感觉。没想到差异这么大！


接着再做另一个试验，将 NAS 也加入，现在连同两台交换器和无线路由器，一共有 4 台设备接上LPS-06，比对方式也是全数接上或不接。这时我改听存在 NAS 里的音乐档案，首先播放布兰德尔和拉图合作的贝多芬钢琴协奏曲，同样的，差别很大，不用 LPS-06 时，音场像是乱成一锅粥，层次和分离度都拉不开，乐团融成一团，而且弦乐显得毛躁，大声时甚至刮耳；用了之后，声音结构很有条理，上下频宽像是被拉开，延伸自然，能量输出更顺畅、有力，而且弦乐毛躁感下降许多，听起来更舒畅。



又例如著名发烧片「Antiphone Blues」，LPS-06 让管风琴同时弹多个音时，每个音有更清楚的分离度，低音延伸更清晰，下潜的层次更丰富，而且背景更黑，音场更深远，空间形貌也交代得更清楚。另外像是具有独特嗓音的爵士歌手 Little Jimmy Scott的《Smile》一曲，第一声贝斯按下去就有很大的差别，LPS-06 让指腹压按琴弦的力道更为凸显，颗粒轮廓清晰，音乐显得弹跳而轻盈；人声的形体不仅更为具体，每件伴奏乐器和人声的分离度也提升许多，让歌声更能从乐团跳脱出来；萨克斯风原本有点尖锐刺耳，毛躁而上火，用了 LPS-06 之后，声线不仅更清晰，还更为圆转顺畅，音乐的律动感更鲜明，让整体的音乐性提升了不少。


带来更好的气氛感


试听 LPS-06 再次验证了一件事，就是一般消费型网通设备随附的电源还有很大的升级空间，透过线性电源的使用，可以获得更有质量的声音。重点是，LPS-06 所带来的提升不只是更干净的质地、更滑顺的线条、更凝聚的形体及更清楚的音场样貌，它不会减损音乐性和活生感，而是有更好的气氛感，让聆听更有乐趣。
TOP
weiwei1053
头像

  • 论坛博士后
  • 402
  • 9252
  • 2018-06-20
5#
t T
发表于 2022-12-17 10:09 |只看楼主





器材规格

Design by Mr.K ONE LPS LPS-06

型式：线性电源供应器

输出：

Zone I - 5V / 7V / 9V / 12V，2A

Zone II - 5V / 9V / 15V / 19V，4A

Zone III - 12V / 15V / 19V / 24V，6A

Zone IV - 12V / 15V，10A

Zone V - 5V / 7V / 9V / 12V，2A

Zone VI - 12V / 15V / 19V，4A

随附 DC 线：2.1mm→2.1mm × 4 条，2.5mm→2.5mm × 2 条

随附转接头：2.1mm→3.5mm，2.1mm→4.0mm，2.1mm→4.8mm

纹波噪声：< -65dB

输出功率：待机 25W，最大 600W

尺寸：420 × 114 × 365 mm（宽×高×深）

重量：14.8 kg

售价：12800 元
