柏韵十周年之:一个极具特色的创意产品---HDMI2DSD 数字音频界面 [复制链接]

1#

       HDMI 2 DSD 数字音频界面 源于柏韵音频2012年推出的PA-DAC30 HDMI接口的SACD DSD解码器,当年算是全球首台支持HDMI 原生DSD接口传输的SACD DSD 解码器,由于当时新技术的原因,引起了很多技术发烧友的质疑,但也受到了资深同行及发烧友的高度关注并成为用户。




2012年推出的带HDMI接口的SACD DSD解码器




         即使到目前为止,真正能够最直接传输DSD原生数据的就只有HDMI 以及USB,HDMI接口存在于兼容SACD的蓝光播放机,而USB接口则用在PC-HiFi上。而另外一种同轴S/PDif Dop也算得上是原生DSD,只是需要多了一个数据封装环节并不影响声音。当然市面上也有非标准的HDMI接口用作I2S音频总线的,但都是厂家各种定义自己的接线标准,不是标准的HDMI audio。

        自去年推出柏韵十周年纪念产品AirDSD带耳放、解码功能的流媒体播放器后,很多用户强烈要求增加HDMI接口,方便接收来自SACD蓝光机的DSD原生数字音频,其实我们在设计AirDSD的时候,已经预留了一个HDMI接收DSD的方案可供选择,所以柏韵音频继AirDSD上市4个月后的今天,推出全新的极具创意的数字音频接口界面—HDMI2DSD。

       HDMI2DSD 采用了高性能的多核可编程cpu核心技术,利用自主的数据封装算法技术,把从HDMI接收到的原生1bit 的DSD数字音频数据,以DoP1.1的技术标准重新封装,再通过同轴S/PDif数字音频接口输出DSD音频数据,然后AirDSD通过同轴S/PDif接收DSD流后硬件解码输出极致的模拟声音。



产品原理图:




产品特性:

•从HDMI接口提取DSD/PCM纯音频数据

•真正的最直接的DSD纯原生数据

•经过内部算法处理封装为S/Pdif同轴输出DoP1.1的DSD数据

•内部高精度低抖动时钟

•支持原生sacd碟的 dsd2.8Mhz数据输出

•支持纯蓝光音频碟的PCM24bit 96khz标准的输出

•支持USB audio

•USB Type-C接口,支持外部供电

•可无需外部供电


测量数据:



数字音频眼图




时钟抖动

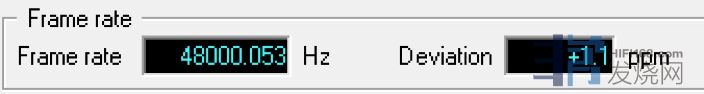

时钟精度



应用连接图:




产品图片:








柏韵音频简介:


       柏韵音频的总公司---高创视频(Gotron),早期致力于电子以及数字视音频技术应用,以广播视频产品为基业,1998年开始专注于MPEG数字视音频编解码的产品开发,致力于广播电视台的数字视音频系统集成,并为国内多家大型音像出版社提供DVD/VCD的视盘制作系统。近年更专注于流媒体视频服务器的开发规划以及云端的部署,并一直对声音及视频影像有强烈的追求。早在2012年,依赖于对数字高清视频技术的深入研究,公司开始设计并推出了全球首台支持HDMI 原生DSD接口传输的DSD 解码器PA-DAC30,由于当时技术新,引起了很多技术发烧友的怀疑,但也受到了资深同行的高度关注。至今为止,真正能够最直接传输DSD原生数据的还是只有HDMI 以及USB,非标准HDMI接口除外,其他就只能是Dop了(虽然Dop也是算原生DSD,但是需要多一个封装环节)。当年公司推出该款解码器,其技术含量之高,领先地位毋容置疑。

        柏韵音频 Pureaudio 部门成立于2008年,公司成立之初以设计制作优质性价比高的胆机起步。拳头产品为使用单晶铜材料制作输出牛(已申请技术专利)的系列胆机,包括单端300B,2A3,45,25,211,845。高级胆机调音风格力求体现音色自然、平衡、略带甜美的听感。早期产品着重开发小功率甲类单端机种,再配合日本老品牌Fostex全频喇叭,结合合适的音源就可以组建一套声音精致,音色均衡的音响系统。所以产品一经推出市场就获得一大批追求此类音色的发烧友的支持、追捧。

        在坚持胆机产品的生产的同时。柏韵音响也不断进步,瞄准发烧群体中有一批发烧黑胶音源的发烧友对模拟音频高品质播放效果的执着追求,但又感叹国内市场缺乏高品质的胆唱放产品。为此公司定位中高端市场,开发出一套胆+ Mos管混合的分体MC/MM唱放,其高增益,饱满的声音,极高的解析力。

        未来柏韵音频将继续致力于Hi-End级模拟音频及高清网络数字音频的技术发展,向用户提供极具模拟声音品质的音响产品!


全国统一售价:RMB¥2930.00


销售链接:

【HDMI 2 DSD 数字音频界面支持USB auido sacd】https://m.tb.cn/h.3zZGgji?sm=f9a6d2 点击链接,再选择浏览器咑閞;或復·制这段描述¥3Oe9bCDr22b¥后到👉淘♂寳♀👈[来自超级会员的分享]


(2019/3/26 17:03:35 上传)


最后编辑柏韵音响 最后编辑于 2019-03-26 17:03:35
分享 转发
TOP
2#

好机,喜欢胆机温暖醇厚的声音
TOP
3#

啥时候有货啊? 直接在淘宝 购买吗?
TOP
4#

柏韵又进了一步。 老板好用功呀!
TOP
5#

多谢支持!淘宝已上架!
TOP
6#

已下单 订了一个,等送货啦!
TOP
7#

这就是完整解决方案了
TOP
8#

多谢支持!
TOP
9#

第一时间下单,昨天我的 柏韵盒子到货了,迫不及待地马上开机试试

产品的包装内,附有两条线材,一条HDMI 线,一条USB TYPE C 数据线,两条线都可以作为音频输入,据说OPPO机器的 第二HDMI输出,是没有电的,需要用TPYE C 线作为供电。我两条线都先接上再说。
输出的同轴线就没有配了,由用户自行购买。
盒子用用类似移动硬盘盒的包装,非常稳固,保证运输中不会损坏产品。












马上用产品附带的 HDMI 线连接OPPO203的音频输出专用的HDMI 口,同轴线接 盒子和柏韵解码器,用产品附带的TYPE C充电线连接OPPO203的USB口和盒子。这样就连接妥当了










对了,现在还不能正常使用,需要先设置OPPO203 的音频输出,打开第二音频输出,设置SACD 源码输出,这样就可以了。如果没有设置好,就会出现非常大的底噪。连接好后,一定要对 蓝光机的音频输出做设置。我一开始不知道,接上后,直接开播,发现有很大电流底噪,百思不得其解,还以为机器故障,或者 接地线有问题,搞了一阵,后来联系罗总了解才知道,要先设置好OPPO蓝光机的输出。
















































听过 真正的SACD DSD 层后,才知道,DSD层的声音,比CD层要丰富很多,各种细节要比CD层多很多,真正体现出 贝多芬交响乐的丰富层次,层层递进!

可能盒子及线材全部都是新的,声音的火气比较大,要煲一段时间才会更醇和一些。
最后编辑bomber 最后编辑于 2019-04-02 11:00:58
TOP
10#

朋友正在找这个功能的东东,巧
我系  “ 肥安 ”
TOP
11#

     突发奇想,柏韵AIRDSD的hifi系统联合AV功放可以完美替代家庭影院系统,免除中置、前置主声道和超低音箱,只需要后环绕音箱即可,省下不少费用。方案如下:
1、影碟机(我用oppo203)hdmi输出接AV功放。
2、影碟机音频设置pcm立体声输出,接AIRDSD解码HIFI系统出立体声音频。
3、AV功放负责5.1环绕声道音频解码,仅接环绕音箱。
     通常家里的hifi系统无论功放、音箱的档次以及指标均优于家庭影院系统,能重放高保真的电影原声,对白的人声、超低频、电影场面的环境声等等均是hifi级别的表现,推荐柏韵用家各位尝试一下。
TOP
12#

看来没多少人懂这个产品?
TOP
13#

我的OPPO 205D,本身就是9038解码芯片,有模拟音频输出,如果用第二音频输出的HDMI用这个东东把信号转成DOP,再进另一个解码,也就是甩开OPPO机器本身的解码的意思吧?那是否是说,这个另外的解码必须素质高于205D才有意义吧?确实不是很明白,愚钝
TOP
14#

我的OPPO 205D,本身就是9038解码芯片,有模拟音频输出,如果用第二音频输出的HDMI用这个东东把信号转成DOP,再进另一个解码,也就是甩开OPPO机器本身的解码的意思吧?那是否是说,这个另外的解码必须素质高于205D才......
修竹 发表于 2019/4/15 18:01:56
理解得非常对,就是这个作用,外部高质素解码比本机的解码会更好,加上205D的ESS9038解码器毕竟只代表一种声音风格,多谢关注!
TOP
15#

理解得非常对,就是这个作用,外部高质素解码比本机的解码会更好,加上205D的ESS9038解码器毕竟只代表一种声音风格,多谢关注!

柏韵音响 发表于 2019/4/15 22:35:12
哦,理解了。好,下单买个来玩玩,听听SACD源码咯,好玩
TOP
16#

理解得非常对,就是这个作用,外部高质素解码比本机的解码会更好,加上205D的ESS9038解码器毕竟只代表一种声音风格,多谢关注!

柏韵音响 发表于 2019/4/15 22:35:12 [url=http://www.hifi168.com/bbs/showtopic.aspx?topicid=249820&postid=3488797
修竹 发表于 2019/4/16 10:35:42
你要确保你后端的解码器支持同轴的Dop DSD模式才行!
TOP
17#

回复 16楼柏韵音响的帖子

OK,我的解码器是矩声的X Sabro Pro,支持同轴dop的
