发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 1^# 字体大小: t T 发表于 2014-04-14 18:57 \|只看楼主由于整机在制作前已搭电路调试及听音校正，元器件参数值准确无误，所以成型之后的正式制作显得非常简单，我是以玩的心态来折腾的，因为人不能太闲着，勤动手可预防衰老。 1.jpg (, 下载次数:0) jpg(2014/4/14 18:57:26 上传)
	杨维中最后编辑于 2014-04-14 19:11:24 分享转发

	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 2^# 字体大小: t T 发表于 2014-04-14 19:04 \|只看楼主整机的结构安装是第一步，喇叭接线柱的两个接地端子应选用黑色的，手头上暂没有，以后再换吧。 2.jpg (, 下载次数:0) jpg(2014/4/14 19:03:49 上传) 3.jpg (, 下载次数:0) jpg(2014/4/14 19:03:49 上传)


	TOP

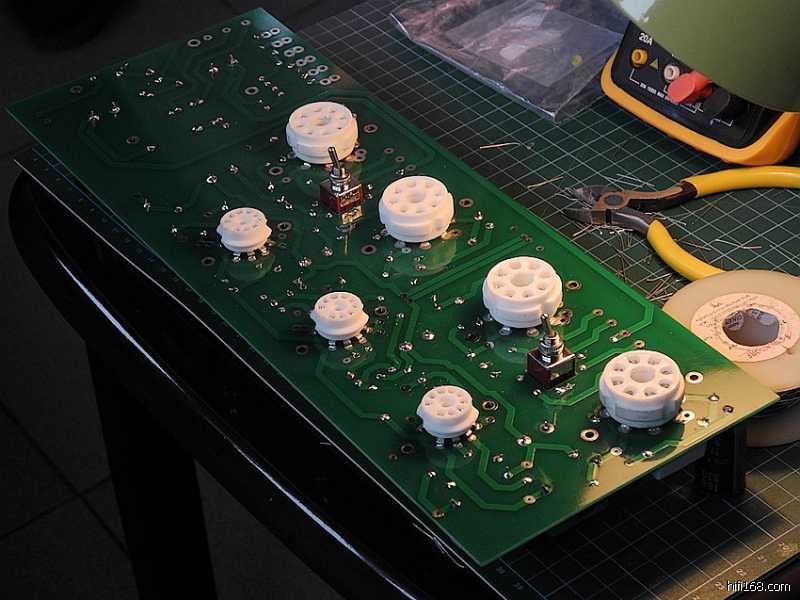

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 3^# 字体大小: t T 发表于 2014-04-14 19:08 \|只看楼主电路很简单，12AU7电压放大+12AU7倒相及推动+6P3P（6L6）功率放大，全交流灯丝供电+全桥式整流滤波屏高压，三极管接法/超线性接法两用，PCB双面印板固定器件。 4.jpg (, 下载次数:0) jpg(2014/4/14 19:07:55 上传) 5.jpg (, 下载次数:0) jpg(2014/4/14 19:07:55 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 4^# 字体大小: t T 发表于 2014-04-14 19:10 \|只看楼主 !!!!!!!! 6.jpg (, 下载次数:0) jpg(2014/4/14 19:09:33 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 5^# 字体大小: t T 发表于 2014-04-14 19:15 \|只看楼主焊接印板器件，一张椅子的空间就够了，武汉的冬天很冷，依煨着电取暖器边做边玩还是很温馨的。 7.jpg (, 下载次数:0) jpg(2014/4/14 19:15:02 上传) 8.jpg (, 下载次数:0) jpg(2014/4/14 19:15:02 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 6^# 字体大小: t T 发表于 2014-04-14 19:27 \|只看楼主焊接四只6P3P阴极电阻时，一定令其悬空，以利于机器工作时电阻散热及避免烘烤印板。 9.jpg (, 下载次数:0) jpg(2014/4/14 19:27:12 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 7^# 字体大小: t T 发表于 2014-04-14 19:31 \|只看楼主阻容器件焊接前先测量一下为妥。 10.jpg (, 下载次数:0) jpg(2014/4/14 19:30:59 上传) 11.jpg (, 下载次数:0) jpg(2014/4/14 19:30:59 上传)


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 8^# 字体大小: t T 发表于 2014-04-14 19:35 \|只看楼主电阻的焊接，应预先用万用表检测阻值是否相符合，然后再逐一对号入座，如此将所有电阻插入焊孔之后再翻转印板作一次性焊接。 12.jpg (, 下载次数:0) jpg(2014/4/14 19:34:31 上传) 13.jpg (, 下载次数:0) jpg(2014/4/14 19:34:31 上传)


	TOP

发送短消息 UID 196272 精华 0 查看公共资料搜索主题搜索帖子 LYK888 组别论坛博士生日帖子392 积分417 性别注册时间2011-05-13	LYK888论坛博士 9^# 字体大小: t T 发表于 2014-04-14 19:36 \|只看该用户杨老师是自己设计线路后再去定的板吗


	TOP

发送短消息 UID 72917 精华 23 查看公共资料搜索主题搜索帖子杨维中杨维中组别论坛博士后生日帖子1080 积分4250 性别注册时间2001-10-07	杨维中论坛博士后 10^# 字体大小: t T 发表于 2014-04-14 19:38 \|只看楼主确认焊点无虚焊之后再用斜口钳剪枝修整整齐... 14.jpg (, 下载次数:0) jpg(2014/4/14 19:37:33 上传) 15.jpg (, 下载次数:0) jpg(2014/4/14 19:37:33 上传)


	TOP
