欧博D15电处之简易摩机法 [复制链接]

查看: 19839|回复: 47
fgump
头像

fgump

  • 论坛博士
  • 1975-6-29
  • 221
  • 223
  • 2003-11-16
1#
t T
发表于 2013-02-22 23:04 |只看楼主
先介绍一下我购电处的原因：12年底，一次到北京出差的机会，去了欧博北京总部一趟，在现场试听了其数字播放器R7接电处D15S和不接时，出来的声音完全是两个样，所以回家后下决心要赚钱购个电处。在欧博试听时，是使用的SACD转为WAV的蔡琴之月光小夜曲，本文以后所有内容都使用这曲做为试音。因个人原因，对低音要声不高，所以基本在试音时，都没有听低音的改音。
我使用的器材和连接介绍：
从墙插了出来，接正泰5000W稳压电源，再接D15。D15的功放座接斯巴克A-50T功放，数字音源座接欧博R7数字播放器。功放出来后，接丹拿听众42书架箱。注意我使用的电处是欧博D15，不是后来出的D15S。因为D15S要比D15贵一倍，所以无米之人，只有购D15了。


一、D15（含D15S）现知摩机五个点
1、换输入端的电源尾座；
2、换输出端的美标电源插座；
3、换输入和输出端的电源线；
4、换机内的大小保险；
5、改接地（就是用铜线将输出端的5个美标插座都连通，只适用于D15。D15S厂家已经采用新的接地方法了，不用改）


以上的1、2两项由于我是向欧博定制的，所以由欧博在出厂时，直接帮我将尾座换为古河镀铑尾座；同时，将输出美标插座换为荷宝5362GY插座。所以我没法比较原机在换1、2两项后的声音改变。
以下所有听音测试都是按一、二、三的顺序在更换前一项后，与这项更换前的声音进行比较的。不是每项都与最先不摩机时的D15声音比较。也就是说，前面换好的东西，更换后一项时，不再动了。
当然，还可以换保险管座和滤波电容这两种摩法，但这些方法一是要动到主板，比较麻烦；二是这个动后，以后要升级时，卖出D15就比较不容易了。




二、换机内电源线
我将机内的输入和输出端的电源线（原使用天津产的4平方电源线）换为了美国cardas的电源线，在深圳小皇音响淘宝店购入。此线换上后，背景变干净了些，声音密度有明显的加强。所以个人认为换电源线是非常必要的。


三、换保险
1、D15内共有4个保险：两个10*38mm的大保险，是在D15总电源的输入端，火、零线各一个。两个5*20的小保险分别为500mA和4A，经分析500mA的应是管控制和显示部分的（据厂家大杨说可以不换）；4A的保险主要是管数字和前级输出部分的。有了以上分析，就可知道对声音有影的是两个大保险和4A的那个小保险。


2、换两个大保险为英国BUSSMANN保险管（据卖家说这个管子内使用的是纯铜材料）：蔡琴的人声明显柔和了（注意不是变暖了），声音清晰干脆了（可以理解为清爽了），背景干净度明显提高了，钢琴的高频声明显没有以前冲了。整体感觉解析力加强了。
我又将这两支大管换为换为美国力特littelfuse保险管（据卖家说这个管子内使用的是纯银材料）：力特管比D15原来的保险管是一定要好。与BUSSMANN管的区别是声音要厚些，弹性好些，但高频要冲一些，声场也前移了（前移，我也不知是好还是不好）。
小结：此时（注意这个此时，以后会有变化），我个人比较喜欢BUSS管的音色。另外，我认为这两个大管必须换，对声音影响比换机内线的改变大多了。性价比超高。


3、换4A的小保险为瑞士舒特保险管：换上不论配上面的BUSS或力特大保险管，效果都比D15原配4A管的弹性、厚度有明显改善。值非常值得换。


4、讨论：在换两个大管和4A的小管过程中，我用两种大管和两种小管（D15原配4A管和舒特4A管）试过4种组合。当4A小管用D15原配时，声音感觉是用BUSS大管好些，但小管换为舒特后，又是配力特的大管声音明显好于上述的那个组合了。最后，我还是使用了力特大管配舒特小管的组合。


5、换500mA小保险为瑞士舒特保险管：上面主要的大小管定下来后，我对500mA这个原以为对声音没有影响的小管进行了更换测试。更换后，发现高频有明显变亮（在我的系统上与D15原配500mA管比），有些冲耳了，但另一方面声音更有弹性，人声更有磁性。总的来看，换这个管后，没有换前面两种管的声音变化大。


四、改接地
在我的系统上，改接地后，由于功放和R7的接地线在插座端就直接连通了，所以形成了环地，产生了多于的噪音。这个改接地的方法我后来没有再使用，恢复为D15原来的接地方式不变。据欧博大杨说，出现这种现象可能与D15是铁制机箱有关，而D15S使用了铝制机箱，所以使用这种新的接地方法就没有问题。同时，也可能与我的整个系统的接地有关。因此，我个人认为，由于改接地不麻烦，建议大家都还是将D15改接地试试，不行就恢复原接地方法就是了。注意：D15S是不用改接地的，厂家在设计时已经改为新的接地法。

五、帖铜箔
看了香港避震梁为D15S加屏蔽的帖子(http://bbs.hifi168.com/showtopic-209550-1.aspx)，心里很痒，就想为我的D15再做帖膜处理了。梁的黄金膜非我这样的屌丝所能承受，就在淘宝上找了铜箔。包电容我用的0.03mm厚的不带胶铜箔。http://detail.tmall.com/item.htm?spm=a1z0k.6846101.1130973605.d4915205.iPDEa4&id=13466051511&_u=3dkan5d9fb；

包机壳内部我用的0.065mm的带胶铜箔。
http://item.taobao.com/item.htm?spm=a1z0k.6846101.1130973605.d4915205.iPDEa4&id=35596469152&_u=3dkan5016f

有兴趣的朋友，可以接图上的方法，自己帖了玩玩。

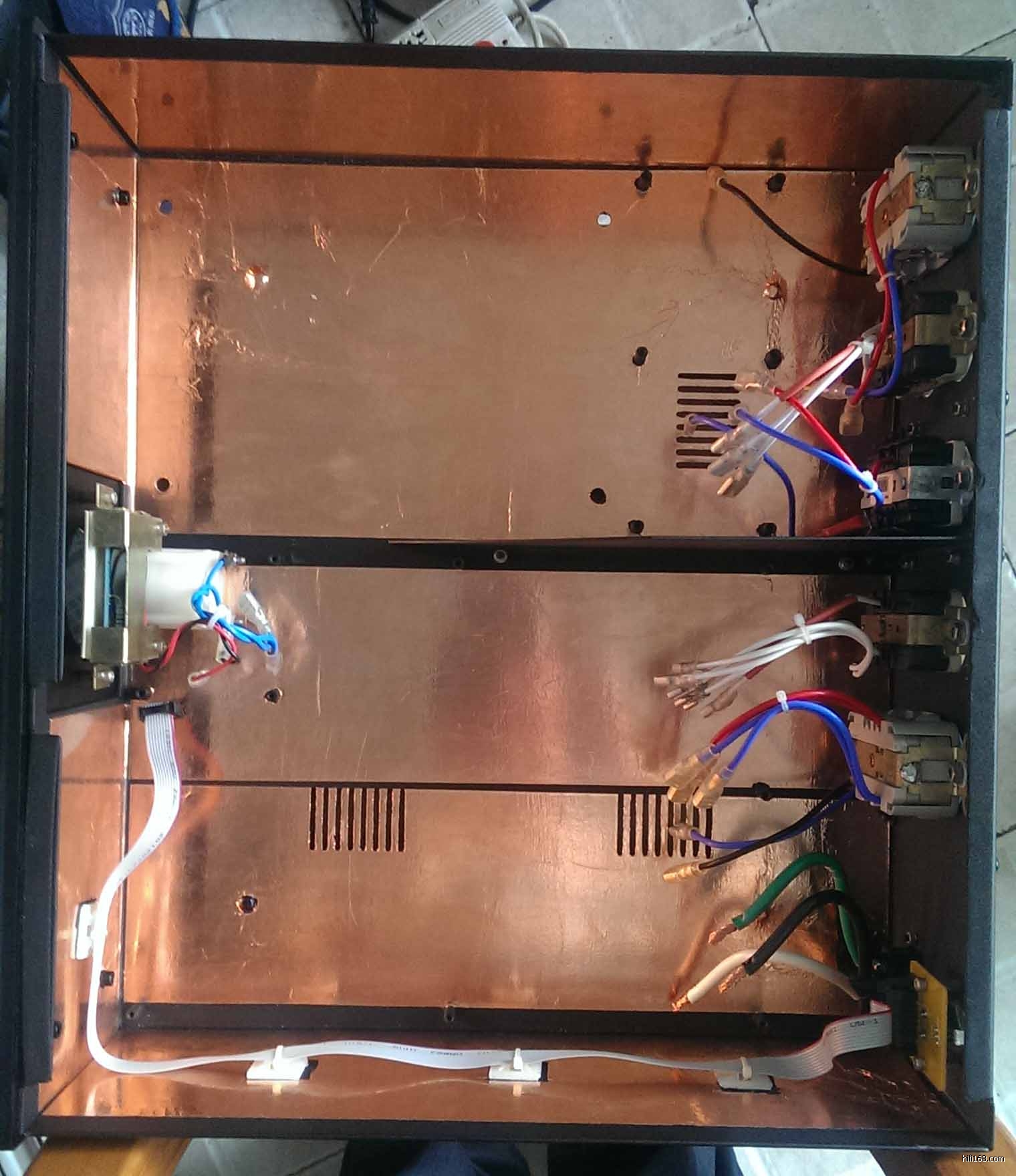

底部帖后图：
牛帖后图：
牛装上后的整体图：
最后编辑fgump 最后编辑于 2014-05-03 21:00:24
本主题由 版主 eric 于 2013/2/23 1:10:47 执行 设置精华/取消 操作
分享 转发
TOP
DEICIDE
头像

  • 论坛博士
  • 325
  • 335
  • 2007-05-02
2#
t T
发表于 2013-02-23 00:18 |只看该用户

换了这一堆价格也快赶上15s了吧
TOP
glpttlb
头像

glpttlb

  • 论坛博士后
  • 19720110
  • 937
  • 962
  • 2004-10-31
3#
t T
发表于 2013-02-23 00:27 |只看该用户

这一堆东东大部分也同样适合15S
TOP
欢欢乐乐
头像

  • 论坛博士后
  • 574
  • 733
  • 2011-05-18
4#
t T
发表于 2013-02-23 09:11 |只看该用户

记号，有空就依葫芦画瓢
TOP
swun-kl
头像

swun-kl

  • 论坛学士
  • 19720110
  • 126
  • 126
  • 2004-11-18
5#
t T
发表于 2013-02-23 10:14 |只看该用户

注意，D15的数字输出的地线和零线是相通的，本来想X电容和y电容都换掉，结果只换了x电容，用mit的rtx电容
TOP
swun-kl
头像

swun-kl

  • 论坛学士
  • 19720110
  • 126
  • 126
  • 2004-11-18
6#
t T
发表于 2013-02-23 10:16 |只看该用户

fgump兄，你的力特和舒尔保险在哪买的？
TOP
swun-kl
头像

swun-kl

  • 论坛学士
  • 19720110
  • 126
  • 126
  • 2004-11-18
7#
t T
发表于 2013-02-23 10:27 |只看该用户

还有英国BUSSMANN保险管，给个链接
TOP
brubeck
头像

  • 论坛学士
  • 176
  • 183
  • 2011-12-17
8#
t T
发表于 2013-02-23 10:29 |只看该用户

求力特购买地址，谢谢。
TOP
clk
头像

-面向未来-

  • 论坛博士后
  • 35244
  • 45400
  • 2002-11-09
9#
t T
发表于 2013-02-23 10:42 |只看该用户

谢谢分享。。。。
CLK发烧信号线！
淘宝： http://shop35466467.taobao.com
TOP
swun-kl
头像

swun-kl

  • 论坛学士
  • 19720110
  • 126
  • 126
  • 2004-11-18
10#
t T
发表于 2013-02-25 20:00 |只看该用户

今天换上JPS插座，不只声音好了很多，看电视时，把线插上，结果图像改善了一大截。清晰度好了很多
