请教LP唱臂5针头的针脚定义图 [复制链接]

1#
对应唱头上的红绿蓝白显示,谢谢!!
本主题由 版主 eric 于 2013/1/14 21:12:19 执行 设置精华/取消 操作
分享 转发
音乐与生活

TOP
2#

唱头线以红色代表右声道,地线是绿色;白色代表左声道,地线是蓝色。在安装唱头的时候,要注意不要装反,如果唱头说明书有特别着明各颜色所代表的意义,要特别注意是否有特殊情况。

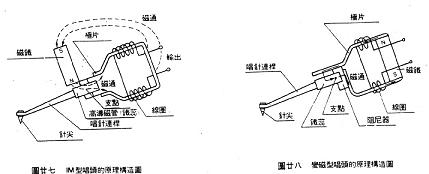

jpg(2011/4/11 0:11:09 上传)



jpg(2011/4/11 0:11:09 上传)


TOP
3#

学野了!!!
TOP
4#

从插头的焊线位看:
1 - R+(红)
2- GND(地线没一定颜色标准)
3 - L+(白)
4 - R-(绿)
5 - L-(蓝)

gif(2011/4/11 11:56:26 上传)


最后编辑Wilmer威馬 最后编辑于 2011-04-11 11:58:48
联城众志志成城;
盟约立誓比天高;
音韵悠扬飘袅袅;
响彻云霄照九州!
【走向国际,努力尊定「中国声」标准!】
TOP
5#

谢谢威马,知道啦~~~~
最后编辑hpstudio 最后编辑于 2011-04-11 13:54:45
音乐与生活

TOP
6#

原帖由 leslie 于 2011-4-11 0:11:00 发表
唱头线以红色代表右声道,地线是绿色;白色代表左声道,地线是蓝色。在安装唱头的时候,要注意不要装反,如果唱头说明书有特别着明各颜色所代表的意义,要特别注意是否有特殊情况。


正确说法,绿色和蓝色是负端不是地线。

本来,唱头信号是可以作平衡放大,唱头本身没单独地线,原意是唱头跟唱臂存在电氣性耦合,唱头外壳跟唱臂能通电,唱臂的地线就充当整体的地线/屏蔽,这时就等如平衡的正、负和地。

但由於发展下来出现了机械性/谐震优化等各种手段,当然也包括商品化的外观修飾,唱头外壳和唱臂材质已不一定是金属,唱头外壳跟唱臂更不一定能通电,加上民用器材佔太大多数都不是平衡架构,所以就出现共地的接法,唱头的绿色和蓝色线才变相等同地线。

至於唱臂输出线仍保持 5 线带独立地线,有两个原因,一个是把唱盘整体的地线跟正试屏蔽分开避免噪音回输,另一个是把马达接地减低因马达电擦引起的火花噪音。

也有像君子唱盘般完全把所有负/地端共接,这种接法虽然能避免了因用家或器材搭配失当出现地环回输哼声,但在「质」方面是存在很大的妥协,如果用君子盘又有动手力,把臂输出线还原为传统 5 线带独立地线,即使用垃圾咸菜,你就会发现突然少了一层霧,以前原来很多细节也掉失了的。
联城众志志成城;
盟约立誓比天高;
音韵悠扬飘袅袅;
响彻云霄照九州!
【走向国际,努力尊定「中国声」标准!】
TOP
7#

Van Den Hul Grasshopper III GLA 终于可以欢快的唱歌啦~~~~

jpg(2011/4/11 20:52:26 上传)


音乐与生活

TOP
8#

这贴要顶,尽管是老帖

本人一直在疑惑唱臂线不接地为何会出现如此大的噪声,魏玛兄的平衡理论提供了出现这种问题依据,也就是说,唱针的4芯都是传信号的,而地线是走电气噪音。因为我DIY过平衡转RCA的信号线,一端是平衡三心,一端是两心,平衡侧的1地2冷3热,如果RCA只接2和3,放弃接1,那么这条信号线连接设备开机后就立即出现大噪声的情况,与LP没有接地的噪声一样,大到无法忍受而关机。
叹气会减压。
TOP
9#

请问下这个地线到了唱放就和信号线的绿兰端都在一起了,这样的效果和从唱臂出来就接在一起有区别吗?因为我貌似没感觉有明显的区别
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
