书架箱脚架的选购和调音 [复制链接]

镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
1#
t T
发表于 2012-08-01 11:44 |只看楼主
话说小镁一个月前喜得心仪的书架小箱，乐滋滋抱着她四处交流pk，蹭听了不少架子。愈发感觉书架箱架子的重要性。但小箱仅仅万多的价格，配上7、8千上万的架子显得太奢侈，所以晚晚狂搜资料，准备给她diy一款合适的架子。



*脚架的设计理论：



一款优秀的成品箱，在它的标称频率范围已经足够平直了，并经过无残响室的测试验证。但到了用户的手中，由于环境和搭配原因，频率响应会起伏不定，造成音乐的流畅感大大受损，情感表现力也大打折扣。


在通常的居住空间（层高2.6-3.0，宽度3-5米，长度4-8米），频率响应的扭曲是有规律的，小镁近期找人pk时，往往提着一大箱XX频响测试仪，就是为了积累各种影音室的声学数据，寻找这种规律，然后通过脚钉和脚架等垫才的设计，最大限度的弥补回失真的频段，增强音乐的流畅感。



而对于小箱，需要解决的首要问题就是低频的延伸和量感，低频延伸和量感做好了，不仅会有落地箱的感觉，而且高频也会更加细腻柔顺。


用仪器测试的结果，小箱低频下潜到55开始迅速下滑，脚架的频率衔接点应该从55开始往下延伸。



写到这里，再多说几句：有些脚架通过灌沙把频率调得太低，造成脱节，箱体的低频截止点无法激励脚架的震动，就会造成声音过死，不鲜活；而有的脚架谐振频率刚好位于书架箱和房间声学数据的峰值处，造成驻波，或者是音乐的某个频率过量刺耳（例如大提琴舒缓的演奏，但某个音突然会大音量飞出来，很倒人胃口）。


用各种材料参数比选后，初步确定了合适的结构和尺寸，然后找厂家开模加工材料。我只用自己合作厂家的材料。因为熟悉它的特性。且不说提琴的云杉板材的产地，就说铜锣和镲，不同的铜厂的黄铜做出来的声音也不同。


很多老烧知道，一款有名气的脚架，产地变了，声音也变了。这就是不同产地使用的钢材不同所造成的，哪怕结构、材质完全一样，但不同钢厂的型材谐振频率是不同的，除非重新进行设计调音，高仿货只能仿样子，是仿不出十足的声音的。


等待材料的期间，有一次去广州的XX市场，把那里的几十个新旧脚架都拍打了一遍，4楼有一间XX音响，有一个架子“手感”极好，坚实稳定，声音闷闷的，一听就知道是我要的频段。于是约好时间和群友带着小箱去试架子。



XX音响的前端并不算很适合小箱，XXXX CD， XXX合并机。小箱接上去就放交响，一开声就震惊了：宏大的音场，震撼的气势！小箱的低频又凭空多出来一截。——心里一阵狂喜，“要的就是这种效果！”连上着网的JS也忍不住仔细打量和询问小箱的来历。



又听了几种不同的音乐，听感都很流畅。于是让JS换上欧洲XX名厂原厂脚架对比一下。本来以为要听多几首才能得出结论，结果10秒钟就没法听下去了：大提琴4根弦少了一根，只剩a\d\c弦，g弦的声音都被脚架吃掉了，很多和弦音变成了单音。同去的新烧友忍不住说：刚是浓鸡汤，现在掺了白开水。

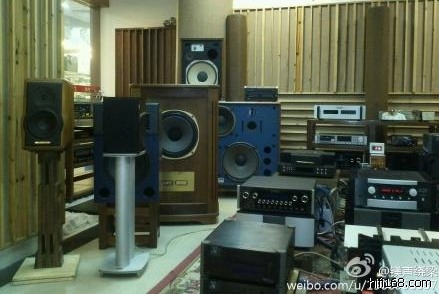

（图中正在使用的是“掺了白开水”的架子）

jpg(2012/8/1 18:38:00 上传)


最后编辑镁声绕梁 最后编辑于 2012-08-01 18:38:00
分享 转发
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
lyliangyu
头像

  • 论坛学士
  • 118
  • 118
  • 2011-04-26
2#
t T
发表于 2012-08-01 12:02 |只看该用户

期待金雕专用脚架开发成功！
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
3#
t T
发表于 2012-08-01 12:20 |只看楼主

原帖由 lyliangyu 于 2012-8-1 12:02:00 发表
期待金雕专用脚架开发成功！


多谢支持鼓励，但很抱歉，这个真不是“广告贴”。

我继续说吧：
听了这对架子的表现，虽然我定的diy的材料在路上，虽然这对架子是个冷门牌子，但镁声自忖没有把握做出能胜过他的东西，想了又想，还是刷卡买单吧。

请不要问我架子的牌子，免得我又一次“被”枪手。
此贴主要是汇报我折腾音箱架的心得，商家、品牌、团购之类的请忽略。

发帖前，我定的脚架材料（加长加粗的实心镁棒）到了。晕~~~

jpg(2012/8/1 18:39:31 上传)


最后编辑镁声绕梁 最后编辑于 2012-08-01 18:39:31
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
4#
t T
发表于 2012-08-01 12:49 |只看该用户

脚架接着做吧，然后和成品架PK一下！
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
静听天地
头像

静听天地

  • 论坛博士后
  • 19720110
  • 2852
  • 2903
  • 2006-10-22
5#
t T
发表于 2012-08-01 13:05 |只看该用户

我和香港廖老师去听的时候，用的是什么架子？自制的？
体会身体内在的天籁之声！这是终极的发烧！
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
6#
t T
发表于 2012-08-01 13:08 |只看楼主

原帖由 静听天地 于 2012-8-1 13:05:00 发表
我和香港廖老师去听的时候，用的是什么架子？自制的？


就是这个成品架 。

jpg(2012/8/1 18:41:00 上传)


最后编辑镁声绕梁 最后编辑于 2012-08-01 18:41:00
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
贫下中农
头像

贫下中农

  • 论坛博士后
  • 19720110
  • 1213
  • 1237
  • 2005-03-03
7#
t T
发表于 2012-08-01 14:41 |只看该用户

书架箱子脚架的选择，确实让人很头疼！
TOP
静听天地
头像

静听天地

  • 论坛博士后
  • 19720110
  • 2852
  • 2903
  • 2006-10-22
8#
t T
发表于 2012-08-01 15:39 |只看该用户

原帖由  于 2012-8-1 13:08:00 发表
原帖由  于 2012-8-1 13:05:00 发表我和香港廖老师去听的时候，用的是什么架子？自制的？
就是这个成品架 。您觉得音乐流畅度和低频质感如何？
=============我听海印一大品牌的销售经理说，好的书架脚除了要坚固外，敲打起来要通透，高频清脆的波，是不是取向有不同？
最后编辑静听天地 最后编辑于 2012-08-01 16:21:27
体会身体内在的天籁之声！这是终极的发烧！
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
9#
t T
发表于 2012-08-01 15:53 |只看楼主

[quote] 原帖由 静听天地 于 2012-8-1 15:39:00 发表
[quote] 原帖由 镁声绕梁 于 2012-8-1 13:08:00 发表
[quote] 原帖由 静听天地 于 2012-8-1 13:05:00 发表


书架箱脚架的谐振点怎么取和调是脚架的技术含量所在，对于特定的箱子，可以通过脚架的设计弥补箱子的不足，所以世霸、金驰等高档书架箱是带架子一起销售的。但对于另配的脚架，拍起来清脆我觉得不一定好。
最后编辑镁声绕梁 最后编辑于 2012-08-01 17:08:05
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
10#
t T
发表于 2012-08-01 17:09 |只看楼主

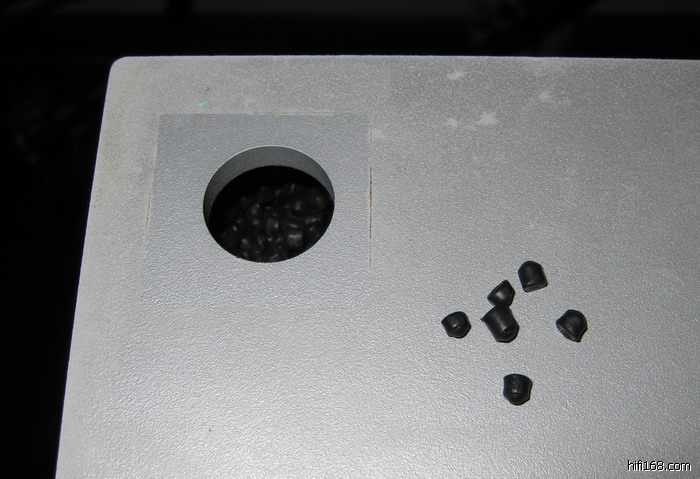

把架子扛上楼，首先把贴纸撕开，看看里面的填充物，呵呵，果然是有技术含量的东西，黑色绿豆大小的颗粒物，大小不一，大概有级配关系。肯定不是沙子之类的，应该是高分子材料，比重不太大。所以灌满了架子也就20公斤不到的样子。
，
最神奇的是，这种物料是静音的，手指伸进去拨一拨，居然没有任何响声。拿出几粒，准备找化验室管事的朋友分析一下成分。

jpg(2012/8/1 18:51:02 上传)


最后编辑镁声绕梁 最后编辑于 2012-08-01 18:51:02
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
时光车间
头像

时光车间

  • 论坛博士后
  • 7265
  • 13750
  • 2008-11-25
11#
t T
发表于 2012-08-01 17:30 |只看该用户

让架子飞一会！
让金雕驾着架子的翅膀继续PK……
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
12#
t T
发表于 2012-08-01 18:58 |只看楼主

原帖由 时光车间 于 2012-8-1 17:30:00 发表
让架子飞一会！
让金雕驾着架子的翅膀继续PK……


呵呵，我投降，不pk了，向各路射雕英雄说抱歉！
包括架子边那对XX书架箱，我们当时也对比了一下的，那对箱小提琴很华丽，大提琴缺质感，低频很有包围感，量感多，丰满。
金雕箱各种乐器质感强、定位和层次好，高频有点冲，低频不够宽松丰满。

以上都是用JS的搭配随意听的，不算数。
而且镁声现在的听音观点和很多老师不一样。我喜欢中等音量听作品的情感，甚至不太关注音响20要的表现（之前的帖子也说明这个观点）。近几次发烧前辈来家访，总是让我大声、再大声，我在旁边陪着耳朵都痛。我终于知道，并且理解，我欣赏的金雕，很多人不一定喜欢，甚至觉得连电脑箱都不如。
最后编辑镁声绕梁 最后编辑于 2012-08-01 19:46:27
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
13#
t T
发表于 2012-08-01 19:27 |只看该用户

原帖由 镁声绕梁 于 2012-8-1 17:09:00 发表

把架子扛上楼，首先把贴纸撕开，看看里面的填充物，呵呵，果然是有技术含量的东西，黑色绿豆大小的颗粒物，大小不一，大概有级配关系。肯定不是沙子之类的，应该是高分子材料，比重不太大。所以灌满了架子也就20[f

填充物的大小还不一样，架子是什么材质？铸铁么？
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
14#
t T
发表于 2012-08-01 19:51 |只看楼主

原帖由 ningjy12 于 2012-8-1 19:27:00 发表
[quote] 原帖由 镁声绕梁 于 2012-8-1 17:09:00 发表

把架子扛上楼，首先把贴纸撕开，看看里面的填充物，呵呵，果然是有技术含量的东西，黑色绿豆大小的颗粒物，大小不一，大概有级配关系。肯定不是沙子之类的，应该是高分子材料，比重不太大。所


不知道是铸铁还是普通碳素钢。但管子用铸铁的可能性几乎没有。很多国产脚架说明是铸铁，其实薄方管型材是不可能用铸铁的。有时间我用仪器测一下谐振频率。
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
乌云蓝天
头像

  • 论坛发烧友
  • 1
  • 1
  • 2012-08-02
15#
t T
发表于 2012-08-02 13:33 |只看该用户

原帖由 镁声绕梁 于 2012-8-1 17:09:00 发表
把架子扛上楼，首先把贴纸撕开，看看里面的填充物，呵呵，果然是有技术含量的东西，黑色绿豆大小的颗粒物，大小不一，大概有级配关系。肯定不是沙子之类的，应该是高分子材料，比重不太大。所以灌满了架子也就20公斤不到的样子。
，
最神奇的是，这种物料是静音的，手指伸进去拨一拨，居然没有任何响声。拿出几粒，准备找化验室管事的朋友分析一下成分。


这些黑色颗粒就是些注塑用的塑料母粒，普通的工业原料。随便拿到哪个有注塑机的小作坊，找个工人一问便知道是什么塑料。

还进什么化验室！不知道你到底是无知还是故作神秘。
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
16#
t T
发表于 2012-08-02 13:35 |只看该用户

回复 14# 镁声绕梁 的帖子

不用铸铁的原因是成本高么？
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
17#
t T
发表于 2012-08-02 15:09 |只看楼主

原帖由 乌云蓝天 于 2012-8-2 13:33:00 发表
这些黑色颗粒就是些注塑用的塑料母粒，普通的工业原料。随便拿到哪个有注塑机的小作坊，找个工人一问便知道是什么塑料。

还进什么化验室！不知道你到底是无知还是故作神秘。


以前镁声搞过废塑料再生，塑料母粒我很清楚，是塑料拉丝之后切成的颗粒，所以两端不会有模铸的倒角。但这种东西的和母粒的形状不同，弹性不同，不可能是拉丝切开形成的形状。我上个图，工学生一看就明白了,但你们文科生是看不懂的。

但依然多谢您的提醒，尤其是您为了回这个帖专门注册个马甲，辛苦了！
既然注册上来，也请您分享一下使用高仿XXX脚架的心得，尤其是把里面的高科技填料拿出来给大家看看好吗？

jpg(2012/8/2 15:08:43 上传)



jpg(2012/8/2 15:11:53 上传)


最后编辑镁声绕梁 最后编辑于 2012-08-02 15:17:38
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
18#
t T
发表于 2012-08-02 15:46 |只看楼主

原帖由 ningjy12 于 2012-8-2 13:35:00 发表
不用铸铁的原因是成本高么？

铸铁是不能（很难很难）焊接的。
铸铁开模铸成方管，成本很高，壁厚不容易控制，如果用这种工艺做四柱架，简直是自杀行为。
但铸铁尤其是球墨铸铁减震性能很好，所以多用于机器的基座和发动机、电动机外壳。
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
19#
t T
发表于 2012-08-02 23:48 |只看楼主

3楼已经有言在先了。镁声一不卖脚架，二不卖填料，三不做宣传。自己真金白银买了个二手架子觉得好，探究一下好声的秘密，并把心得和大家分享而已。如果我的发言有问题，大可以亮出真身来讨论质疑，镁声一定耐心解释，真诚交流。如果注册个马甲跳出来攻击，嘿嘿，群众的眼睛可是雪亮的！
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
20#
t T
发表于 2012-08-03 00:38 |只看楼主

继续讨论脚架


根据脚架的品牌搜到这家意大利公司的网站，看了介绍，原来其技术含量在以下几个地方：


Loudspeaker stands designed for LS3/5A BBC. They improve the performances of all modern monitor speakers. All models are supplied with adjustable spikes for accurate floor coupling and Blu-Tack for loudspeaker and stand coupling.


welded steel structure
stove finished with plastic soundproofing paint
filled and tuned with FIILLIN damping compound and lead
adjustable spikes for accurate floor coupling
two different heights: 60 and 67 cm
weight each stand: 19 and 22 kg


架子表面喷塑，隔音涂料。
填充一种专用阻尼化合物和铅


喷塑工艺在汽车底盘防腐隔音已经广泛使用，国内的脚架生产厂也可以采用这种工艺代替喷漆。里面的阻尼物不是普通塑料母粒无疑了，因为普通塑料的阻尼特性是很差的。至于铅，不知道是不是沉积在底部，多少数量，多大颗粒。
.
.
