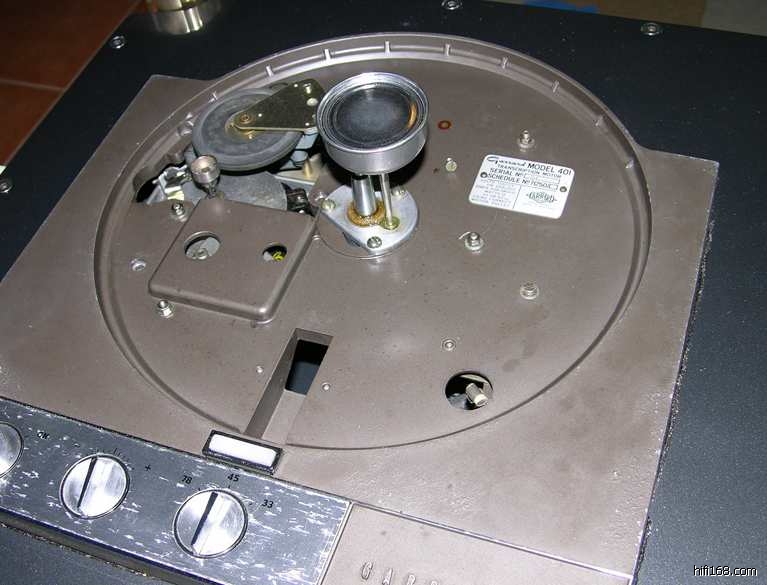

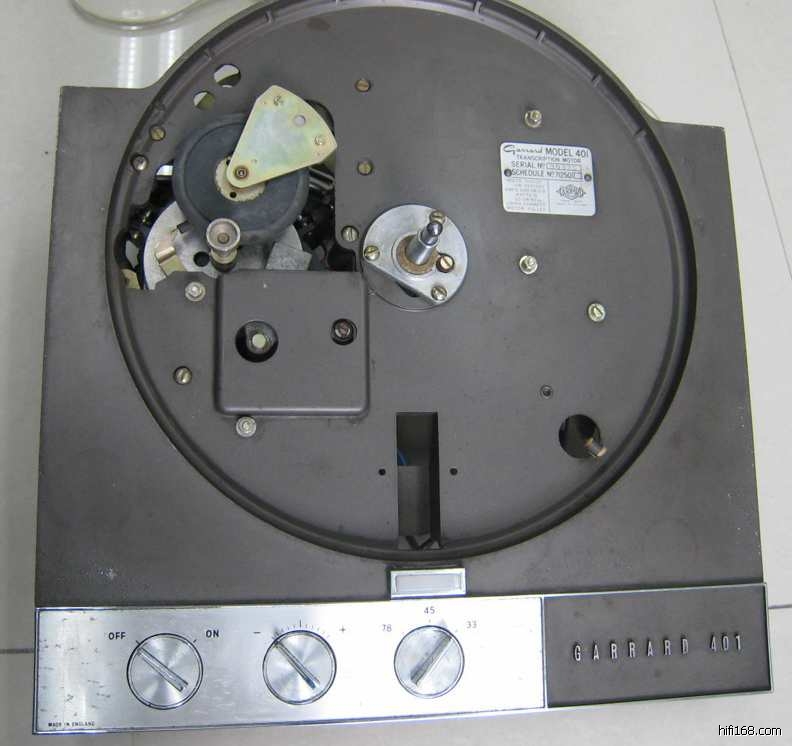

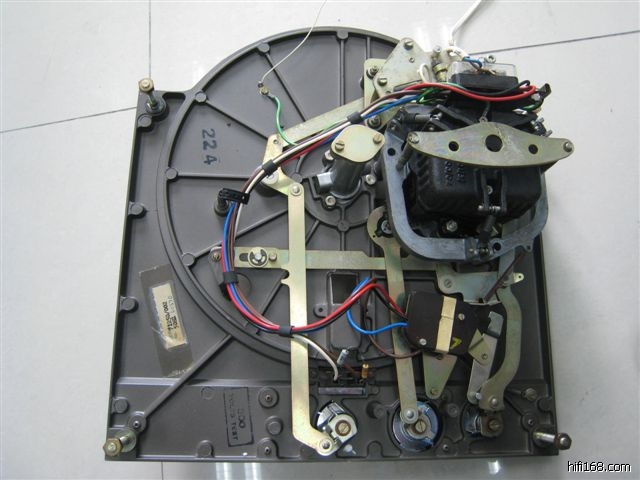

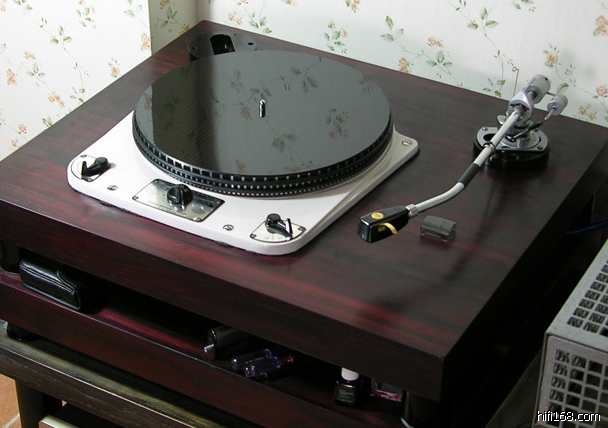

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	1^# 字体大小: t T 发表于 2011-06-21 22:35 \|只看楼主缘起众所周知，Garrard的301、401和THORENS都是黑胶唱机里的经典铭器。而Garrard的301、401不带底座销售的方式给了世界上的黑胶发烧友发挥创造力的机会。世界上301、401唱机底座的数量和模样数不胜数。关于301/401的历史和特点可以参阅Haden Boardman(UK)的文章：使用黄油轴承的灰盘Garrard的301由1953年开始生产，而稀油轴承的白盘301开始生产于1957年，而401于1964年问世。文章还指出了底座的重要性，认为Garrard原厂推荐的301底盘是音质劣化的重要原因，而应该使用大而重的底座来抑制噪声。按说401推出的初衷是打算改进301存在的“哼声”等问题，在外观上也弄得时尚些，比如：抖晃率：301的WOW(晃、指6Hz以下的频率偏移)是0.2%、而401的是0.08%，对FLUTTER（抖、指6Hz以上的频率偏移）301是0.05%、401是0.04%。抖晃率过高的话在听感上表现为低频调制噪声，是音色劣化的原因之一，人耳对中音域1~6Hz的频率偏移最为敏感，所以，401的改进（WOW：0.2%变为0.08%）应该是非常有意义的。是但发烧友的评价却是五花八门的。似乎普遍认为401不如301。在下之前一直使用的是白盘Garrard301，底座历经变迁，目前是DIY的两层木板+4个铜柱的结构。2009年秋天，一个偶然的机缘，得到了一台Garrard401，这台401品相一般，但从运转部件看是似乎使用频率并不高。 4-我的401.jpg (, 下载次数:0) jpg(2011/6/21 22:37:57 上传) 3-我的Garrard301PU-90719.JPG (, 下载次数:0) jpg(2011/6/21 22:37:57 上传) 5-我的401.jpg (, 下载次数:0) jpg(2011/6/21 22:34:40 上传)
	ECC32 最后编辑于 2011-06-21 22:37:57 分享转发

	TOP

发送短消息 UID 135654 精华 0 查看公共资料搜索主题搜索帖子 sdmim 组别论坛博士生日帖子372 积分377 性别注册时间2009-04-19	2^# 字体大小: t T 发表于 2011-06-21 22:40 \|只看该用户梦想中


	TOP

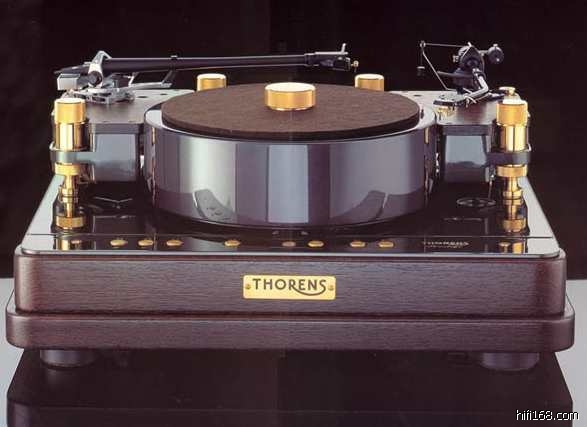

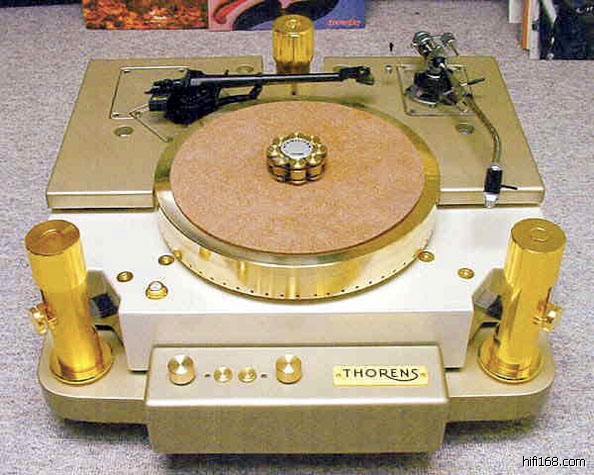

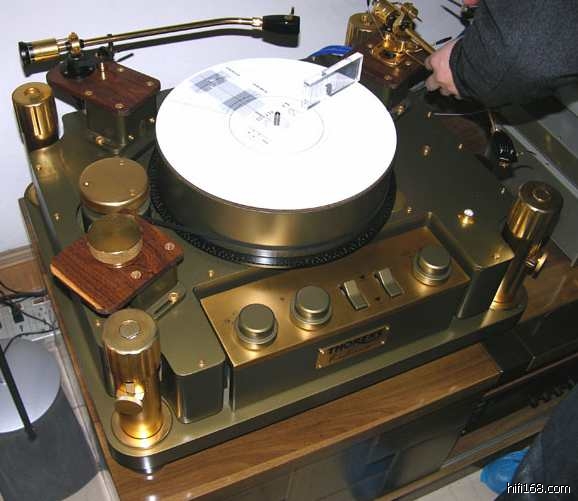

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	3^# 字体大小: t T 发表于 2011-06-21 22:41 \|只看楼主于是乎，也就心思思地琢磨着给401做个什么底座。经过上网搜寻、请教发烧友，大部分的玩家用的大多是以下4种结构： 1.两层木板（或其它板子）+柱子（和在下的301底座类似） 2.一个木框+板子 3.一个木头墩子的结构， 4.石材的因为前两种在下都尝试过了，感觉没啥新意，石材又不具有加工能力，也就起了另辟蹊径的念想。 2010年初，到外地发烧友家访，认真听过THORENS的REFRENCE后，被它的声音效果折服。开始琢磨着可否按照它的结构为401DIY一个底座？ 7-1THORENS老二.JPG (, 下载次数:0) jpg(2011/6/21 22:43:52 上传) 6-THORENS REFRENCE唱机.JPG (, 下载次数:0) jpg(2011/6/21 22:43:52 上传) 7.jpg (, 下载次数:0) jpg(2011/6/21 22:40:52 上传)
	ECC32 最后编辑于 2011-06-21 22:43:52

	TOP

发送短消息 UID 86315 精华 0 查看公共资料搜索主题搜索帖子 MAXL MAXL 组别论坛博士生日19720110 帖子232 积分232 性别注册时间2005-06-11	4^# 字体大小: t T 发表于 2011-06-21 22:43 \|只看该用户赞一个


	TOP

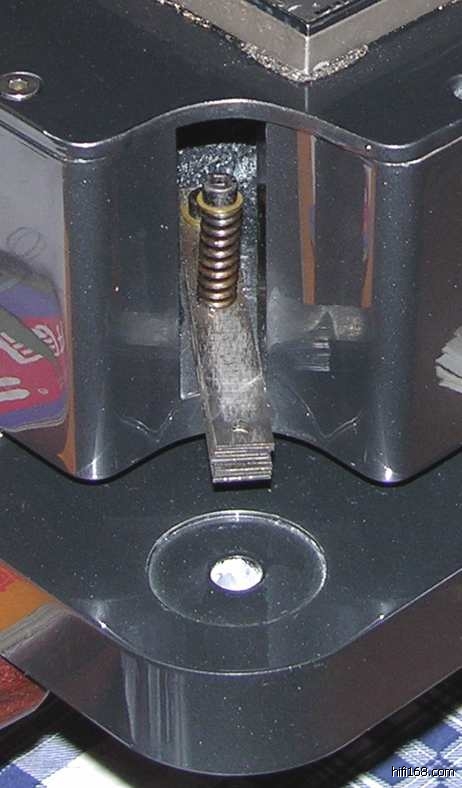

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	5^# 字体大小: t T 发表于 2011-06-21 22:52 \|只看楼主设计 THORENS的REFRENCE是他家的老大，窃以为其设计思路是：大重量、低重心、钢板弹簧悬挂减震、电动机与转盘部分分离。简单地讲它是一种“重型软盘”的设计。所以，在下设计401的底座是也采取了同样的原则：大重量、低重心、钢板弹簧悬挂，而将被发烧友诟病最多的401的“体积、噪声巨大的”电动机从其面板上分离、通过3个立柱固定在作为基座的底板上。其间得到了luss兄宝贵的THORENS的REFRENCE的拆解资料图片和Richard老弟宝贵的建议。 9.jpg (, 下载次数:0) jpg(2011/6/21 22:52:17 上传) 4.jpg (, 下载次数:0) jpg(2011/6/21 22:52:17 上传) 3.jpg (, 下载次数:0) jpg(2011/6/21 22:52:17 上传)


	TOP

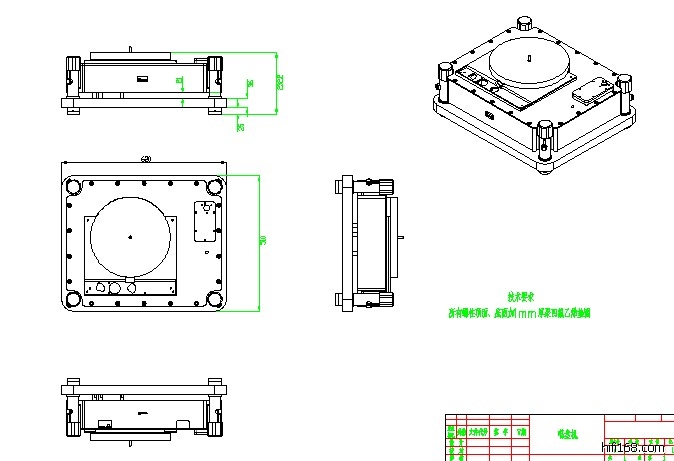

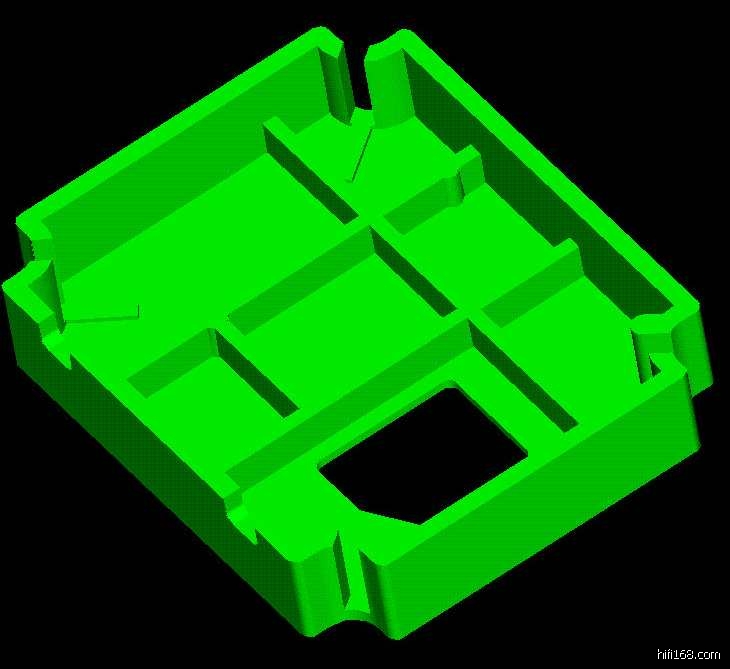

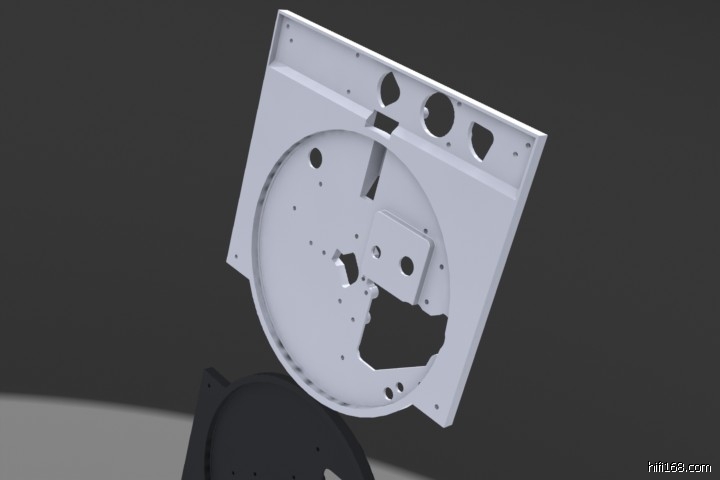

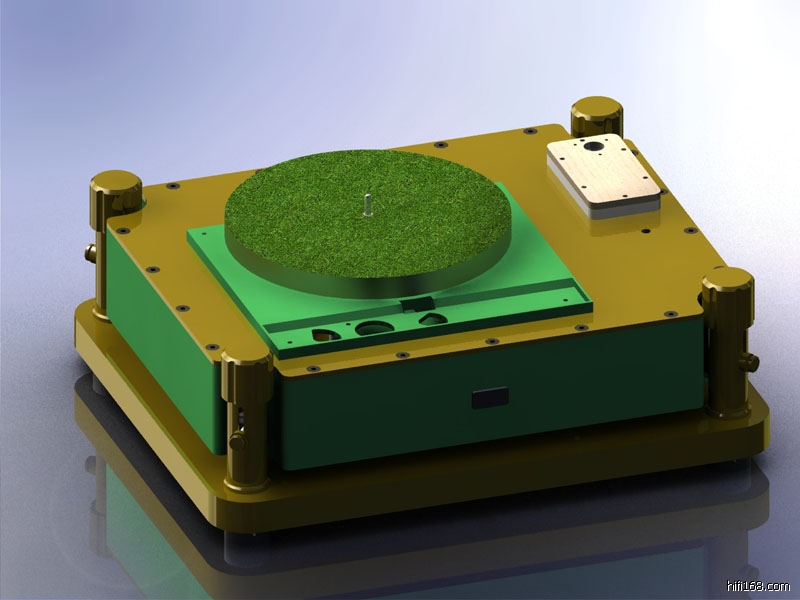

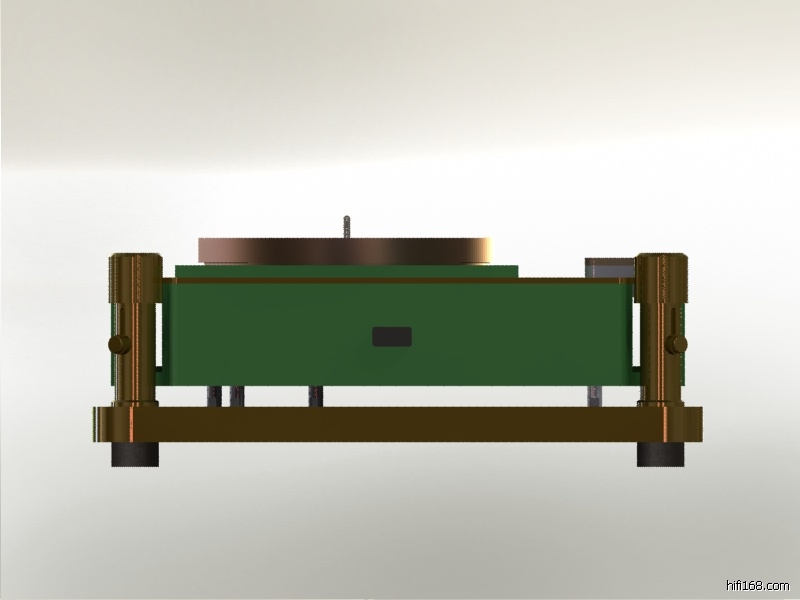

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	6^# 字体大小: t T 发表于 2011-06-21 22:58 \|只看楼主这个底座，当时设计、制作初衷之一是一个试验平台，可以试验不同材料的钢板弹簧、不同的唱臂垫、取消401的铝制面板、尝试不同材料的转盘、试验精度更高的主轴轴承等等的玩意儿。所以拆解了401并用三坐标测量机进行了全面的测量。还有就算是对401重放效果的一个挑战吧。恕在下孤陋寡闻，迄今为止，在下还没有见过谁为401（或301）做过类似的底座。我想通过它来印证重型金属结构转盘重播声音的权威性，印证401只要配上合适的底座，也是一样出色的（这个底座的尺寸稍加改动，也可以用于301）！ 11-底座3D示意图.jpg (, 下载次数:0) jpg(2011/6/21 22:58:07 上传) 11-1 (1).JPG (, 下载次数:0) jpg(2011/6/21 22:58:07 上传) 11-1.JPG (, 下载次数:0) jpg(2011/6/21 22:58:07 上传) 10-装配图.jpg (, 下载次数:0) jpg(2011/6/21 22:58:07 上传) 9-装配示意图.jpg (, 下载次数:0) jpg(2011/6/21 22:58:07 上传) 8-装配示意图.jpg (, 下载次数:0) jpg(2011/6/21 22:58:07 上传)


	TOP

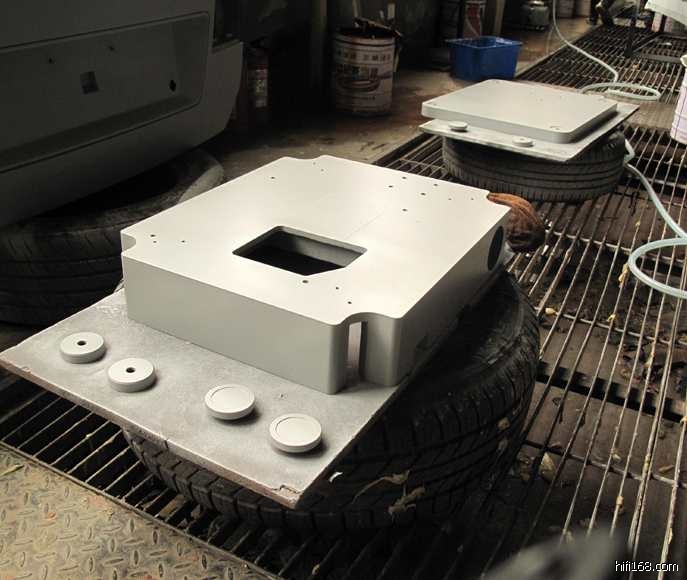

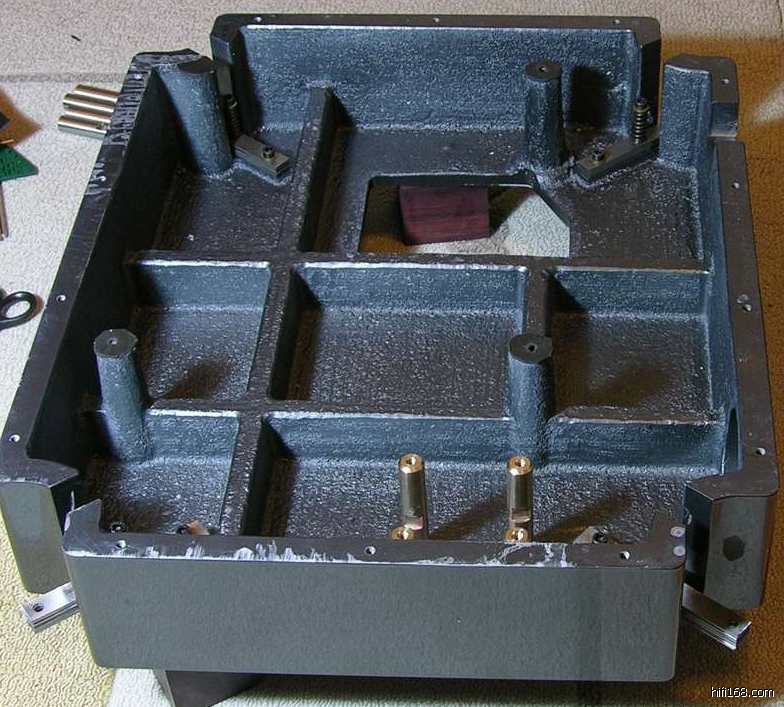

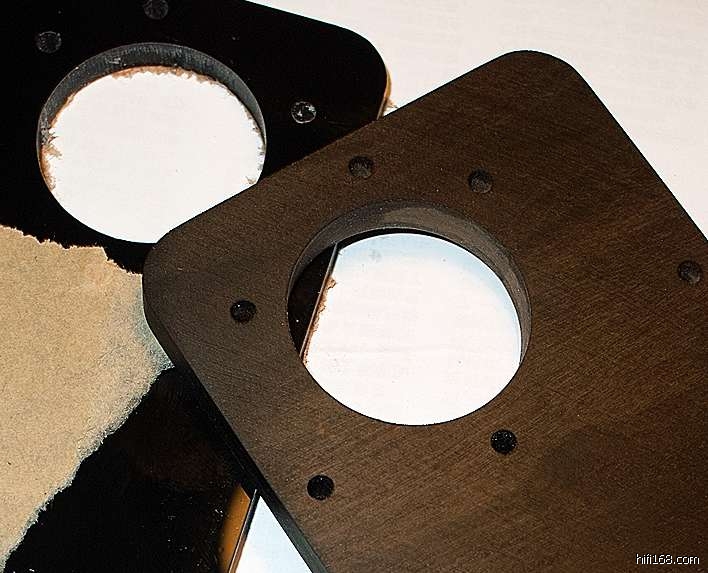

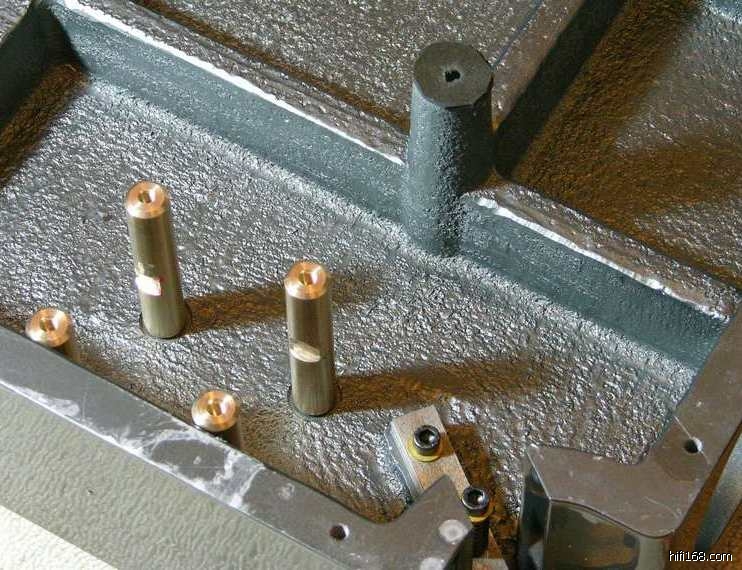

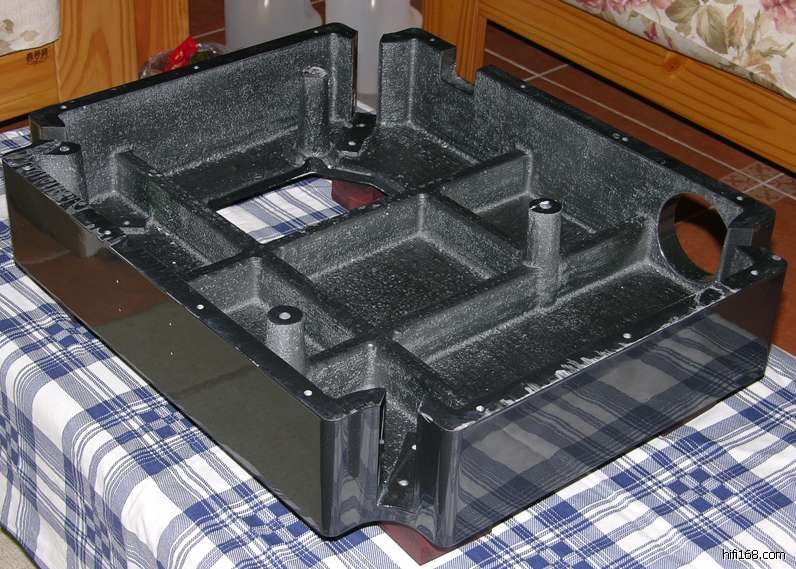

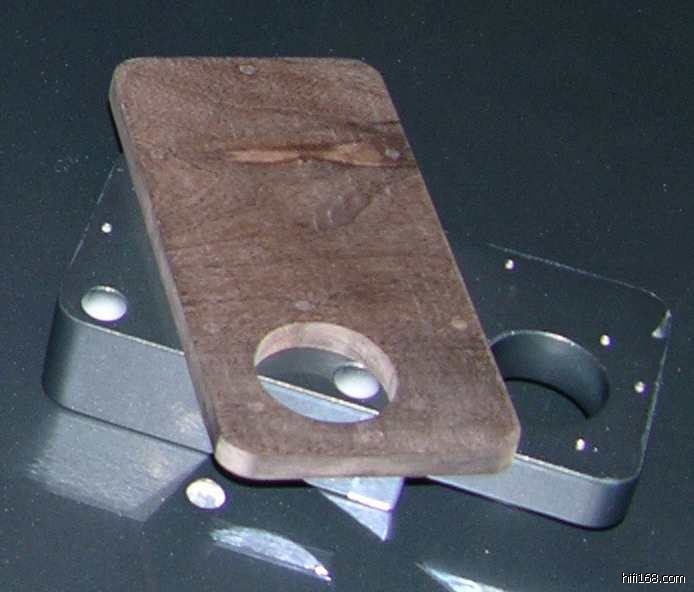

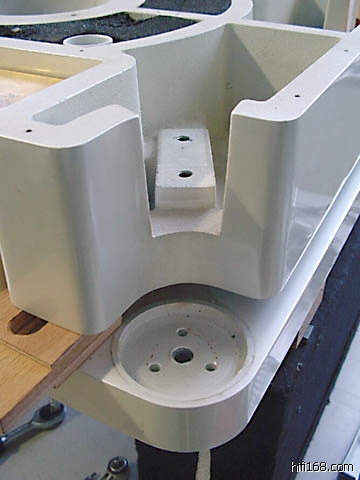

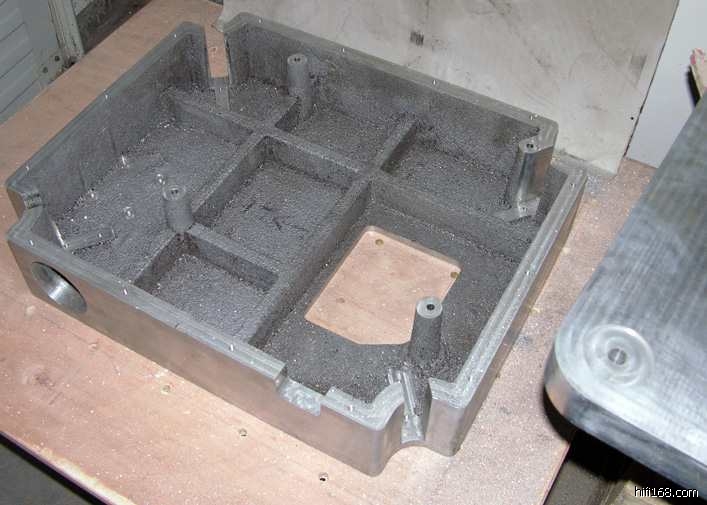

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	7^# 字体大小: t T 发表于 2011-06-21 23:02 \|只看楼主制作悬挂的底座、底板均使用了砂型铸铝再加工。顶板采用了黄铜板，唱臂座和唱臂垫采用青铜+木板双层结构并固定在悬浮底座的底部而非上部的顶板上，目的也是尽可能的减少转动部件的震动对唱臂的影响。对于四角的铜柱子、钢板弹簧组件买了走火老弟的成品。加工、油漆过程也得到了许多发烧友的帮助。此外，为这个唱机购买了ORTOFON的RS309D唱臂 16-底板和底座.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传) 16-1-唱臂座和唱臂垫.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传) 15-部件油漆.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传) 14-顶板.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传) 13-底座.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传) 12-底板.JPG (, 下载次数:0) jpg(2011/6/21 23:01:56 上传)


	TOP

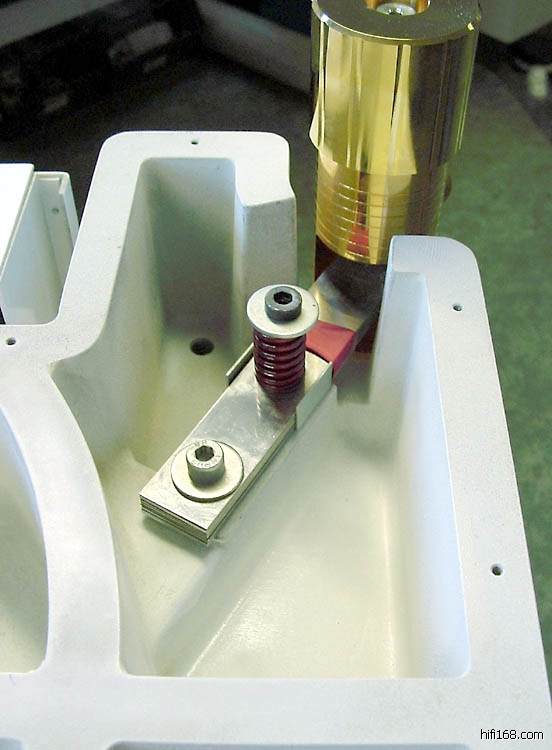

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	8^# 字体大小: t T 发表于 2011-06-21 23:10 \|只看楼主安装过程如下是一些安装过程的图片。 23-1-转盘部分安装.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 22-立柱安装后.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 21-立柱安装前.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 21-1-401电动机安装支撑杆.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 20-钢板弹簧局部.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 19-唱臂座支撑安装.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 18-悬挂钢板弹簧安装.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传) 17-底座-待装配.JPG (, 下载次数:0) jpg(2011/6/21 23:09:52 上传)


	TOP

发送短消息 UID 74531 精华 1 查看公共资料搜索主题搜索帖子 daniel115 组别论坛博士后生日帖子1608 积分1615 性别注册时间2002-12-03	9^# 字体大小: t T 发表于 2011-06-21 23:11 \|只看该用户强人，强烈支持
	《常见疾病治病解说》最实用的家庭医生 http://daniel115.taobao.com

	TOP

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	10^# 字体大小: t T 发表于 2011-06-21 23:15 \|只看楼主调整唱机制作装配完成后精细调整是很重要的，其中在轴距的调整上遇到了点小困难：因为ORTOFON的RS309D不同于老款的309，为了测试转盘轴与唱臂轴的中心距，在下只好做了个测量芯棒。再就是比如底座的水平针压、VTA、侧滑抗力的常规调整。 28-俯视.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 27-侧面.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 26-侧视.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 25-正面.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 24-唱臂垫.jpg (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 24-1-各部位噪声测试.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传) 23-401的润滑.JPG (, 下载次数:0) jpg(2011/6/21 23:14:38 上传)


	TOP

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	11^# 字体大小: t T 发表于 2011-06-21 23:20 \|只看楼主唱臂、标牌 30-tonearm_d309.png(42.21 K) 2011/6/21 23:20:12 33标牌.JPG (, 下载次数:0) jpg(2011/6/21 23:20:12 上传) 32-轴距测量.JPG (, 下载次数:0) jpg(2011/6/21 23:20:12 上传) 31-唱臂局部.JPG (, 下载次数:0) jpg(2011/6/21 23:20:12 上传) 29-唱臂.JPG (, 下载次数:0) jpg(2011/6/21 23:20:12 上传)


	TOP

发送短消息 UID 65365 精华 53 查看公共资料搜索主题搜索帖子 mylp mylp 组别论坛博士后生日1900-1-1 帖子5262 积分8116 性别注册时间2005-08-03	12^# 字体大小: t T 发表于 2011-06-21 23:21 \|只看该用户舍得下大功夫为401折腾这么牛X的底座，老兄恐怕是第一人了，强力顶！
	黑胶 • 摄影 • 茶——听觉、视觉、味觉盛宴

	TOP

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	13^# 字体大小: t T 发表于 2011-06-21 23:25 \|只看楼主开声！经过初步调整的新唱机，于2011年春节开声了。和在下原来的301比较，声音是令人惊喜的：最突出的感受是背景更加干净、乐器的轮廓、瞬态和细节、高频的飘逸感和余韵都有了明显的改善。下图是试音时的部分唱片， 34唱片.JPG (, 下载次数:0) jpg(2011/6/21 23:24:51 上传)
	ECC32 最后编辑于 2011-06-22 19:11:40

	TOP

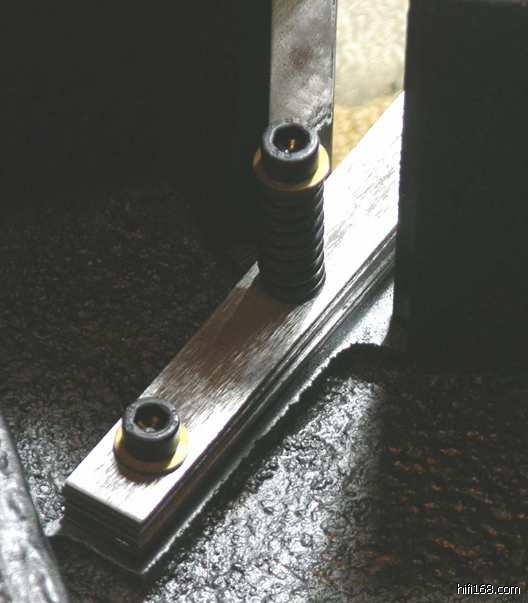

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	14^# 字体大小: t T 发表于 2011-06-21 23:37 \|只看楼主 TH&GA401唱机底座再改造结合春节期间试听、电话请教以及文革胆兄、MYLP兄到访时提出的建议等，再次进行了唱机底座的在改造。既然是改造，自然要弄清楚问题和希望达到的目的是什么？简单地讲目前唱机整体声音表现不够柔顺，有些冲，HIFI有余而韵味不足。希望通过改造使上述问题得到解决或缓解。经过反复思考、论证，决定从底座的悬挂弹簧组件开始。下图是一些改造过程的图片，改造的重点在于： 1）减少了钢板弹簧的片数（原来10片/组，改成7片/组） 2）将钢板弹簧片中间的孔扩大，防止孔与固定压簧的螺钉的干涉、摩擦，以利于钢板弹簧的运动； 3）在钢板弹簧组与底座之间加入2mm的垫片，以利于钢板弹簧的运动； 4）制作了不同材料、丝径、刚度的压簧，便于调整铜垫片与减少片数的钢板弹簧.JPG (, 下载次数:0) jpg(2011/6/21 23:36:31 上传) 磨损的螺钉.JPG (, 下载次数:0) jpg(2011/6/21 23:36:31 上传) 钢板弹簧扩孔与不同的压簧.JPG (, 下载次数:0) jpg(2011/6/21 23:36:31 上传) 待重新装配的零件和工具.JPG (, 下载次数:0) jpg(2011/6/21 23:36:31 上传)


	TOP

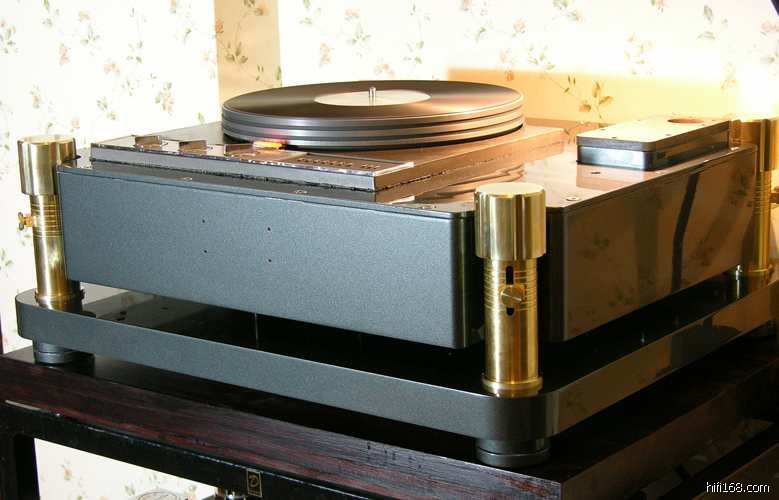

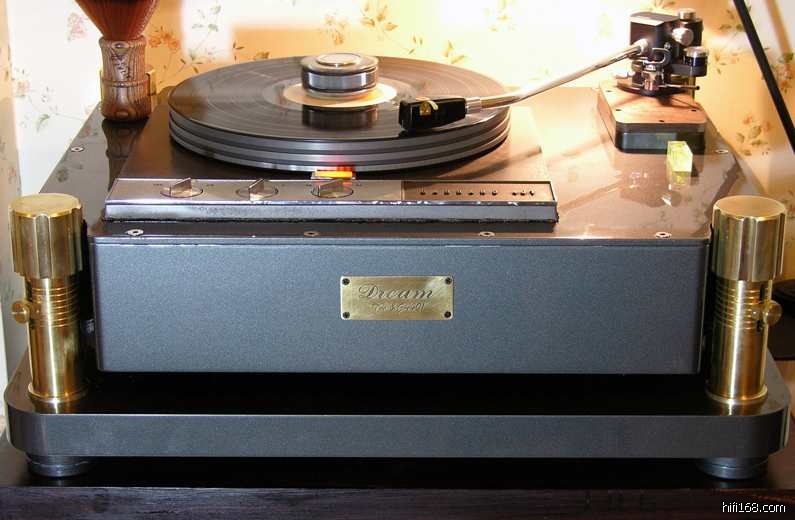

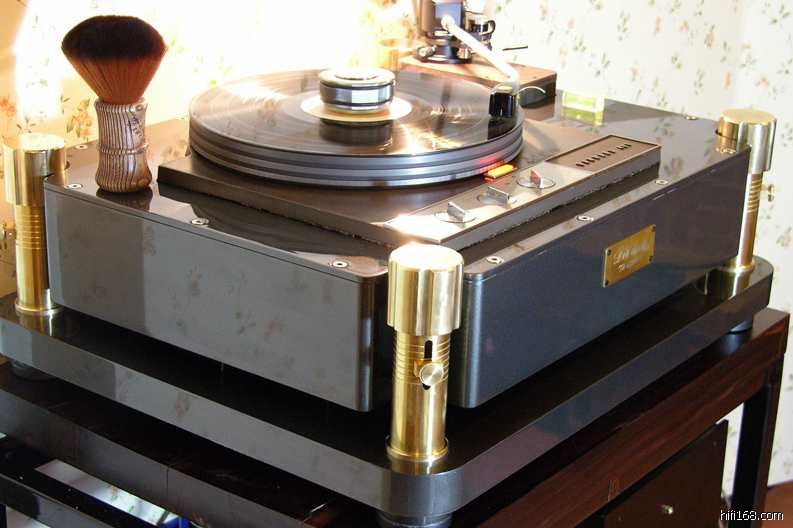

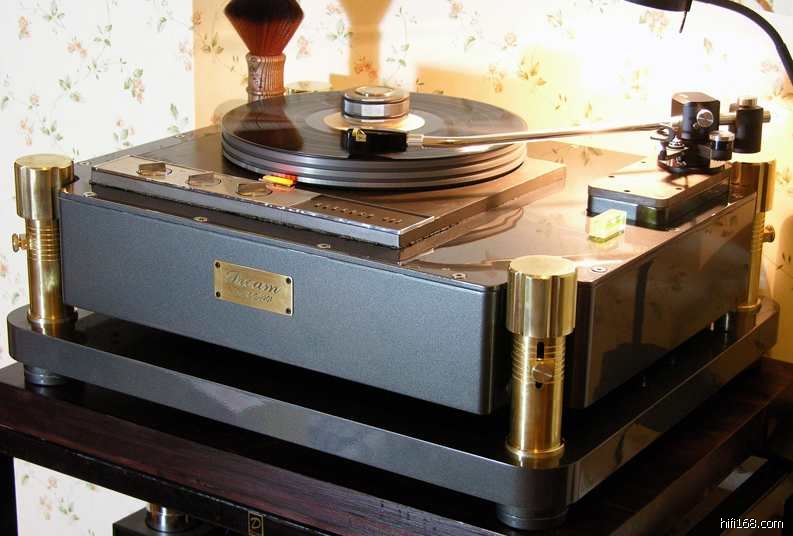

发送短消息 UID 81728 精华 0 查看公共资料搜索主题搜索帖子 ECC32 ECC32 组别论坛学士生日19720110 帖子193 积分193 性别注册时间2004-07-20	15^# 字体大小: t T 发表于 2011-06-21 23:45 \|只看楼主不断的试听、调整在之后的几个月里，唱机经历了多次调整，主要围绕着在底座内部加装有铁砂的沙包、不同材料的唱臂垫、悬挂钢板弹簧的张紧程度调整、VTA、针压的精细调整等。目前，已经告一段落了。完工的唱机.jpg (, 下载次数:0) jpg(2011/6/21 23:45:19 上传) 云杉木壁板.jpg (, 下载次数:0) jpg(2011/6/21 23:45:19 上传) 立柱.JPG (, 下载次数:0) jpg(2011/6/21 23:45:19 上传) 沙包.JPG (, 下载次数:0) jpg(2011/6/21 23:45:19 上传)
