摩传神S5 DAC 板（第2版）。 [复制链接]

查看: 4577|回复: 13
蓝天雄鹰2
头像

  • 论坛发烧友
  • 35
  • 35
  • 2010-06-25
1#
t T
发表于 2011-04-22 15:12 |只看楼主
昨天，改了s5 的dac板电源。的确如阿胆所讲，声音更清晰了。希望阿胆继续挖掘s5的潜力。把方案共享给传神用户。下图是最简单的改发。去掉一颗7805.切断pcb上的一根线(根据阿胆的建议，这根线不能切)。焊上2根线。




然后焊上3.3v 稳压IC和连线。





下面一张图加了电感是进阶改法。



5v端也加了电感

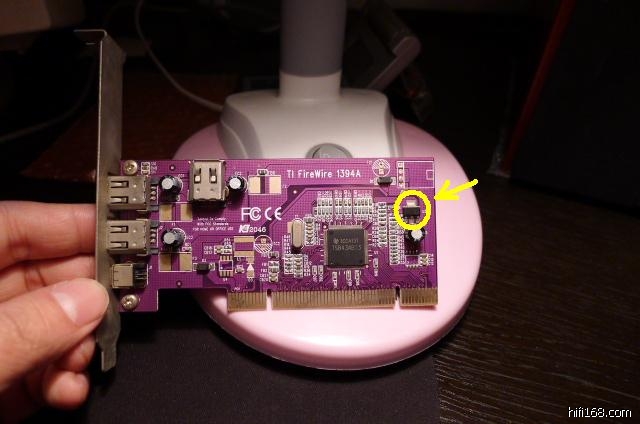

3.3v用1117-3.3稳压IC。取自不用的电脑板卡。




希望阿胆和大家指教。
秀一下我的S5.作桌面hifi非常好。

下面是地线的改法要，尽可能1点接地
最后编辑蓝天雄鹰2 最后编辑于 2011-04-29 12:20:21
分享 转发
TOP
clk
头像

-面向未来-

  • 论坛博士后
  • 35244
  • 45400
  • 2002-11-09
2#
t T
发表于 2011-04-22 16:15 |只看该用户

一代经典。。。。。。。。。。。。。
CLK发烧信号线！
淘宝： http://shop35466467.taobao.com
TOP
wgvf81571
头像

wgvf81571

  • 论坛博士后
  • 1954-1-3
  • 715
  • 715
  • 2005-05-26
3#
t T
发表于 2011-04-22 17:14 |只看该用户

电压降低估计要影响动态吧声音清晰低频弱了
OPPO93度高15SE欧博X1+8核电脑+
YMH3067德颂V8I+300B+KEFIQ9
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
4#
t T
发表于 2011-04-22 17:31 |只看该用户

用LT 的11173代换声音更好，5元/粒,还有那几粒电解也可升级，其中那对10U的输去电容影响很大，用1U~4.7U的高品质电容吧，整流用风根二极管或做一个电池供电，晶振换四脚，独立供电。
最后编辑南海十三郎 最后编辑于 2011-04-22 17:37:58
TOP
pdbs
头像

  • 论坛博士
  • 416
  • 416
  • 2009-02-24
5#
t T
发表于 2011-04-22 19:25 |只看该用户

2楼的也太赤果果了
TOP
BOM标志
头像

  • 论坛博士后
  • 5326
  • 8190
  • 2010-08-20
6#
t T
发表于 2011-04-22 19:34 |只看该用户

学习了解。
TOP
蓝天雄鹰2
头像

  • 论坛发烧友
  • 35
  • 35
  • 2010-06-25
7#
t T
发表于 2011-04-22 20:10 |只看楼主

原帖由 南海十三郎 于 2011-4-22 17:31:00 发表
用LT 的11173代换声音更好，5元/粒,还有那几粒电解也可升级，其中那对10U的输去电容影响很大，用1U~4.7U的高品质电容吧，整流用风根二极管或做一个电池供电，晶振换四脚，独立供电。

那对10u电容的确一般。但是目前是想不到用什么代替。
还要我AB对比过加电感和不加。基本上听不出来。
TOP
蓝天雄鹰2
头像

  • 论坛发烧友
  • 35
  • 35
  • 2010-06-25
8#
t T
发表于 2011-04-22 20:45 |只看楼主

原帖由 wgvf81571 于 2011-4-22 17:14:00 发表
电压降低估计要影响动态吧声音清晰低频弱了

没有改变电压，只是改了供电方式，把2702解码芯片的数字电源由以前得胆机供电改为由usb的5v供电。
TOP
阿胆
头像

阿胆

  • 论坛博士后
  • 1972-11-5
  • 6744
  • 7131
  • 2004-07-07
9#
t T
发表于 2011-04-23 01:45 |只看该用户

对，独立供电，芯片数字部分用ＵＳＢ５Ｖ稳压到３．３供电，而模拟部分还是由原来的稳压５Ｖ供电，如果再处理一下两者的地线关系，那么出来的声音是不可以想象的！
君子之行，静以修身，俭以养德。非淡泊无以明志，非宁静无以致远。
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
10#
t T
发表于 2011-04-23 03:18 |只看该用户

回复 7# 蓝天雄鹰2 的帖子

老实说吧听不出分别主要是系统还没达到这个水平，如果系统上去了加一个元件、一小段导线都能听出来的，输出电容找一对美国电子惧乐部的试试、几元一个声音不错、比日系电容好听
