请教关于AUDIO NOTE SORO的电路问题 [复制链接]

amw3902
头像

amw3902

  • 论坛博士后
  • 19720110
  • 2315
  • 2315
  • 2002-04-18
1#
t T
发表于 2007-11-20 19:43 |只看楼主

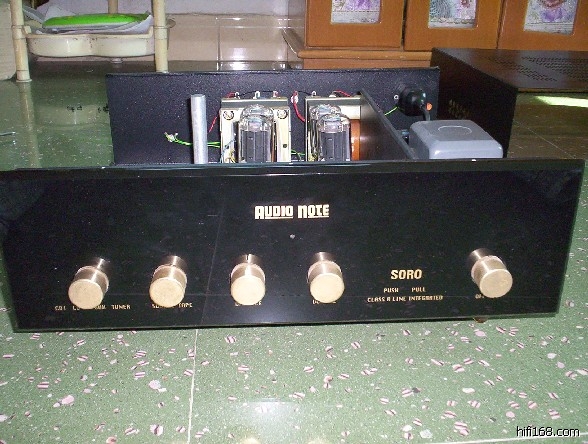

玩这台机子(SORO PP老款推挽25W)已经有很长时间了,但是没有找到电路图,一直搞不清楚此机到底是否真正有10倍放大线路的前级还是只带音量电位器的后级(假合并).

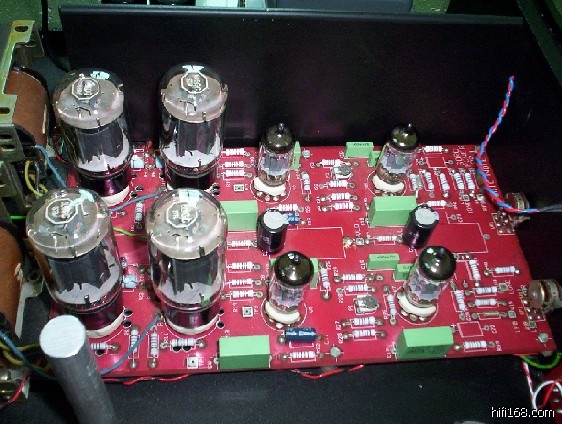

这台机子机内共有12AX7管子4支,如果是真正前级的话,就应是一对负责后级部分的输入及倒相,另一对则负责前级部分放大,不知是否正确?
请玩过此机的同好不惜赐教,如果有原厂电路图提供就最好不过了!!!
