六、泉2的看点与卖点
泉2是在泉1的基础上改进的,作者JEFF还是很有实力的技术宅,产品有不少黑科技的运用,确实有过人之处。下面转帖HOLO音频淘宝店的产品介绍:
泉2是由Holo Audio出品的新一代全分立电阻网络式(俗称R2R)DAC。相对于其前一代产品“泉”,具备如下的改进
• 新一代的全分立电阻网络式DAC模块,小信号时有更低的失真,也具备更快的转换速度
• 世界第一台真正支持DSD1024和PCM1.536M的DAC
• USB界面使用了自行研发的固件,具备超低延时,高可靠的数据传输,性能比官方固件高2-4倍
• 飞秒时钟
• 改进的I2S输入接口,四路独立的接收电路,使得I2S的时钟信号受到更低的干扰
• 改进了数字部分的电源和模拟参考电源。具备超强的性能,100KHz之内高于110db的PSRR和低于0.2uV的噪声
• 遥控器(选配)
• 改进了显示屏

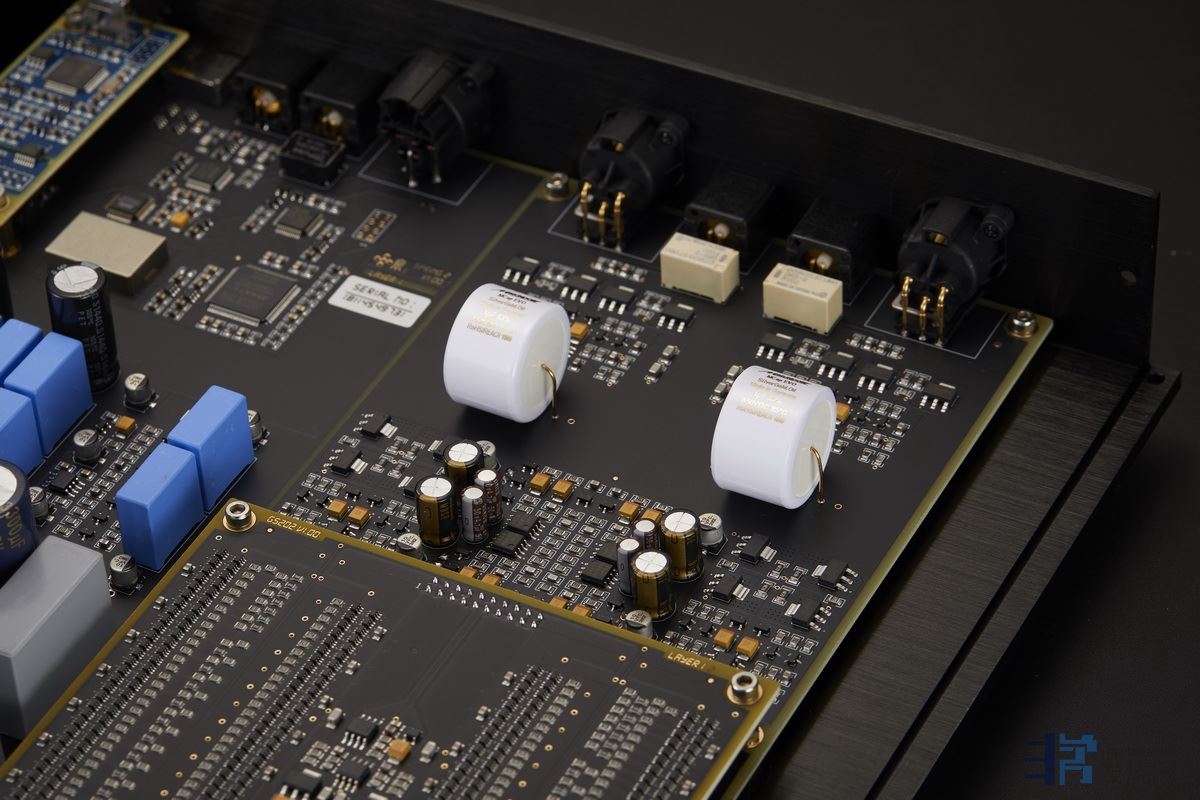

泉2的核心DAC模块是由分立电阻网络构成。其中一组电阻网络为R2R的改进型,负责进行PCM的数字模拟转换。另一组电阻网络为DSD特殊设计,我们给其命名为“矢量步进电阻网络”。泉2的这两组电阻网络均为全平衡结构,正负各一个,分别处于PCB的正面和反面。
泉2可以通过USB支持DSD1024和PCM1.536M。这是世界上第一台可以输入如此高码率的DAC。之前有其他DAC通过内部升频到DSD1024,或者是通过I2S来支持DSD1024。但这个世界上在泉2之前,并没有任何数字界面可以产生DSD1024和PCM1.563M的I2S信号。所以泉2是世界上第一台真正支持DSD1024和PCM1.536M的DAC。这一切都来自于自行研发的XMOS固件,XMOS官方提供的固件可以支持到DSD256,而通过对官方固件的少许改进可以支持到DSD512。但是官方固件的架构无法承担DSD1024的要求,这是由于官方固件并没有针对XU200系列芯片的dual issue指令进行底层代码的改写。而不使用dual issue的话,XU208只有500mips的性能,而不是宣称的1000mips。另外,官方固件的架构也无法提供DSD1024所需要的低延时。所以,我们抛弃了官方固件的架构,使用了一个全新的低延时,高可靠性的架构。也使用dual issue对于关键数据进行处理,完全的利用了1000mips的性能。这才使得泉2成为了世界上第一台真正支持DSD1024和PCM1.536M的DAC。当然,不是所有人都需要如此高的速率。全新架构的USB固件的高性能使得在处理低速率的信号的时候,也有更低延时,更充足的性能余量。所以,即使是播放44.1K,也可以听到更好的声音。
在泉2的上一代泉,有一点被用户诟病的是泉并没有使用飞秒级的时钟。这是由于泉的开发时间开始的时间很早,经过了将近两年的开发,无数次的打磨后才面世。所以在开发一开始的时候,市场上并没有合适的飞秒时钟可供选择。另外,泉用了五百多颗高精度电阻,成本已经是很高,巧妇难为无米之炊。现在泉2,我们使用了飞秒时钟,补全了之前的短板。
泉2具备多样的采样模式以及灵活的转换模式。
https://pan.baidu.com/s/1mifMAta,使用者可以先看此文章,来更多的了解该如何选择采样模式。
• NOS模式,不进行数字超采样,直接对原始数据进行模拟转换。由于数字超采样会产生时域的失真例如振铃效应,所以NOS可以避免产生这些问题。通常来讲NOS会对其他性能指标产生明显的影响,但是泉的设计可以让在NOS模式下同样保持很好的性能指标。
• OS模式,把PCM超采样到更高频率的PCM,把DSD超采样到更高频率的DSD,然后进行数字模拟转换
• OS PCM模式,不管是PCM输入还是DSD输入,一律超采样到PCM方式来进行数字模拟转换
• OS DSD模式,不管是PCM输入还是DSD输入,一律超采样到DSD方式来进行数字模拟转换
介绍的内容很多,让人抓不住重点,个人感受比较能打动人心、刺激购买欲的主要有以下三点:
1、独特的电阻网络设计,保证了不可思议的电阻精度,在R2R构架下取得优异的技术指标。
R2R解码器对电阻精度要求极高,目前市面上精度最高为万分之一,短期内很难有进一步提高的可能,只有通过精密电桥挑选,但即使如此精度也有限,并且价格高昂。所以,一般的R2R解码器技术指标都比较低(失真较大),只好强调自己的韵味,让用户忽略技术指标。
泉2所采用的方式,是用两个电阻网络串联的方法来解决精度问题,(JEFF举例说:一个理想值为32768,由于电阻误差,实际值为32700。那个辅助的电阻网络就产生一个68,和主电阻网络相加,形成了32768的理想值)。并且,从JEFF在群内聊条交流时透露,泉2在设计电阻网络时,连开关器件的实际电阻值都考虑在内了。所以,经过综合考虑的补偿电阻精度达到了0.00005%、失真可以低到-114db,技术指标非常出色。这在R2R解码器中绝对是独树一帜的,也是泉2最大的看点与卖点。
实际使用下来,泉2的HIFI性能十分出色,无论是信息量、解析力、音场、定位表现,均属上佳水平,就是这个设计的成果。
2、据称泉1是世界第一台、也是唯一一台(当时?)能直解DSD的R2R解码器,泉2可以通过USB支持DSD1024和PCM1.536M,这是世界上第一台可以输入如此高码率的DAC
虽然我更喜欢PCM的声音,但能直解DSD还是有一定的吸引力。
虽然手头没有如此高码率的资源,甚至我根本就不会用USB输入,但这似乎说明泉2在技术方面的含量很高。
3、泉2有四种采样模式,声音风格有多种选择
• NOS模式,不进行数字超采样,直接对原始数据进行模拟转换。由于数字超采样会产生时域的失真例如振铃效应,所以NOS可以避免产生这些问题。通常来讲NOS会对其他性能指标产生明显的影响,但是泉的设计可以让在NOS模式下同样保持很好的性能指标。
• OS模式,把PCM超采样到更高频率的PCM,把DSD超采样到更高频率的DSD,然后进行数字模拟转换
• OS PCM模式,不管是PCM输入还是DSD输入,一律超采样到PCM方式来进行数字模拟转换
• OS DSD模式,不管是PCM输入还是DSD输入,一律超采样到DSD方式来进行数字模拟转换
使用中发现,NOS模式最能体现泉2的优点,OS模式则是另一种风格,可以一鸡两吃。
