楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 31938|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
31#
t T
发表于 2024-07-10 23:30 |显示全部

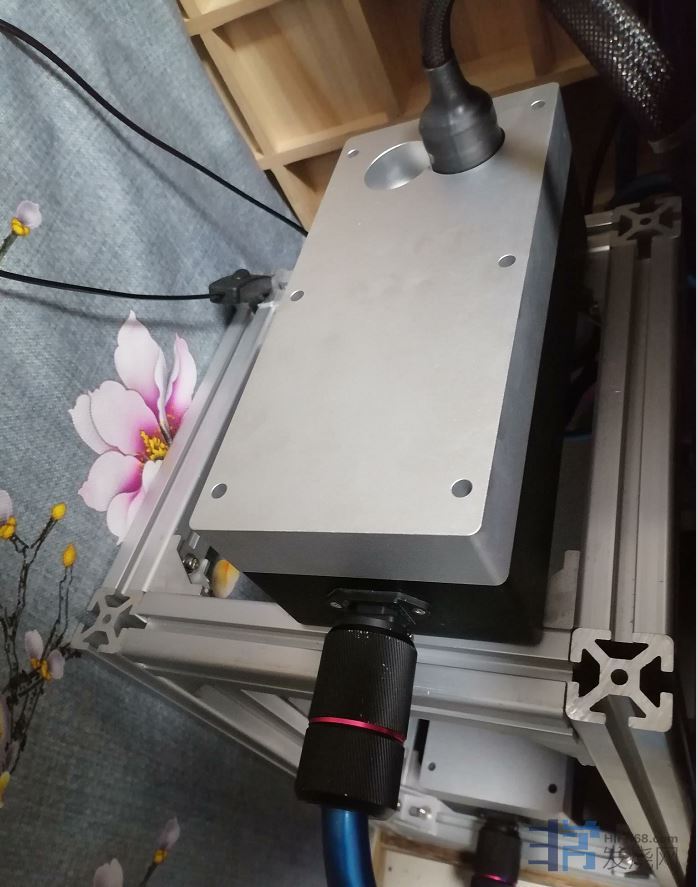

几乎所有的插线板  由于电源线比较重，常常会垂下来 ，导致电源线的尾插下垂 倾斜状态。 （市场上有卖 电源线支架 ）













电源线比较重，导致电源线的尾插下垂 有倾斜状态。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
32#
t T
发表于 2024-07-10 23:32 |显示全部

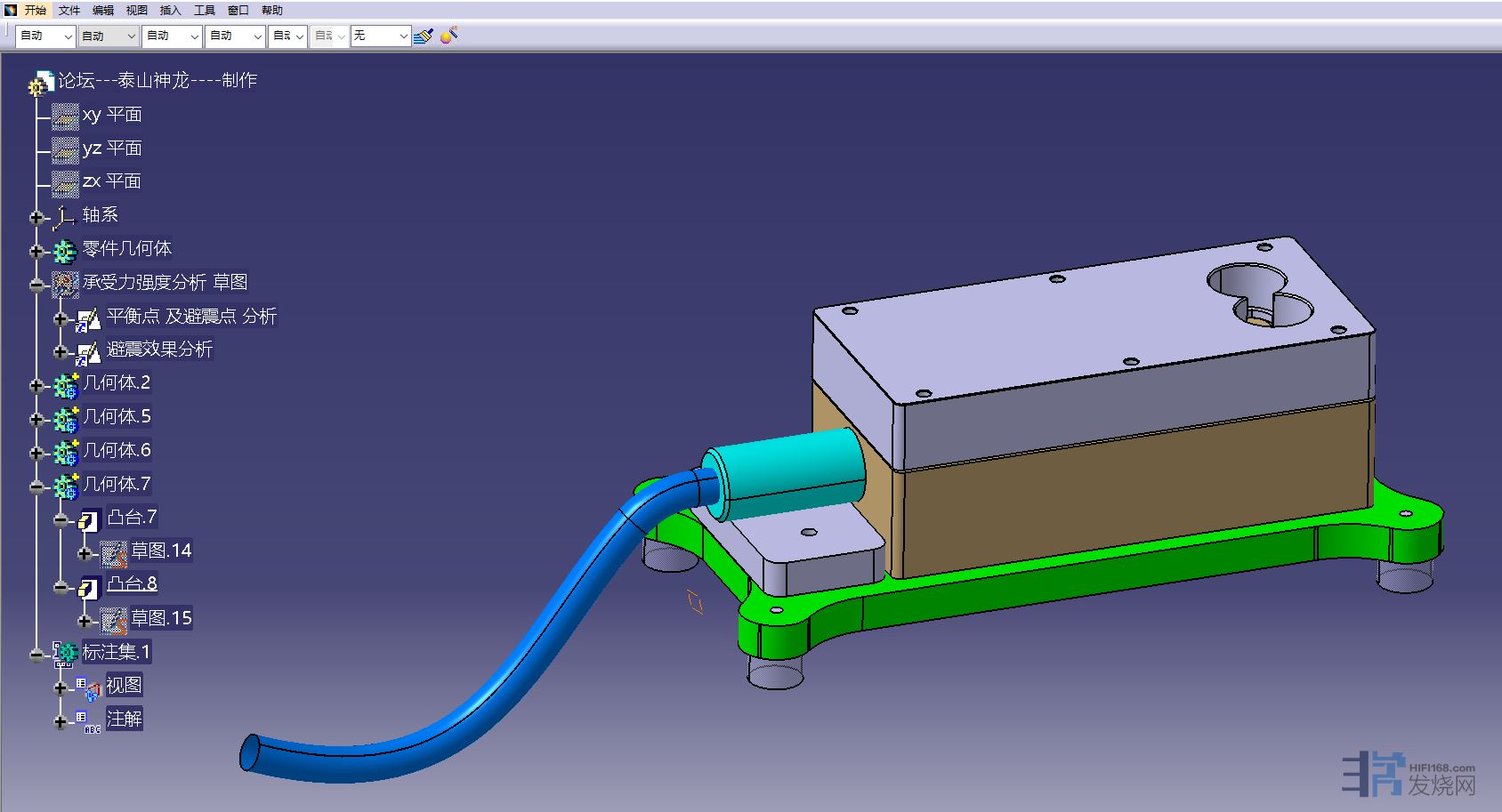

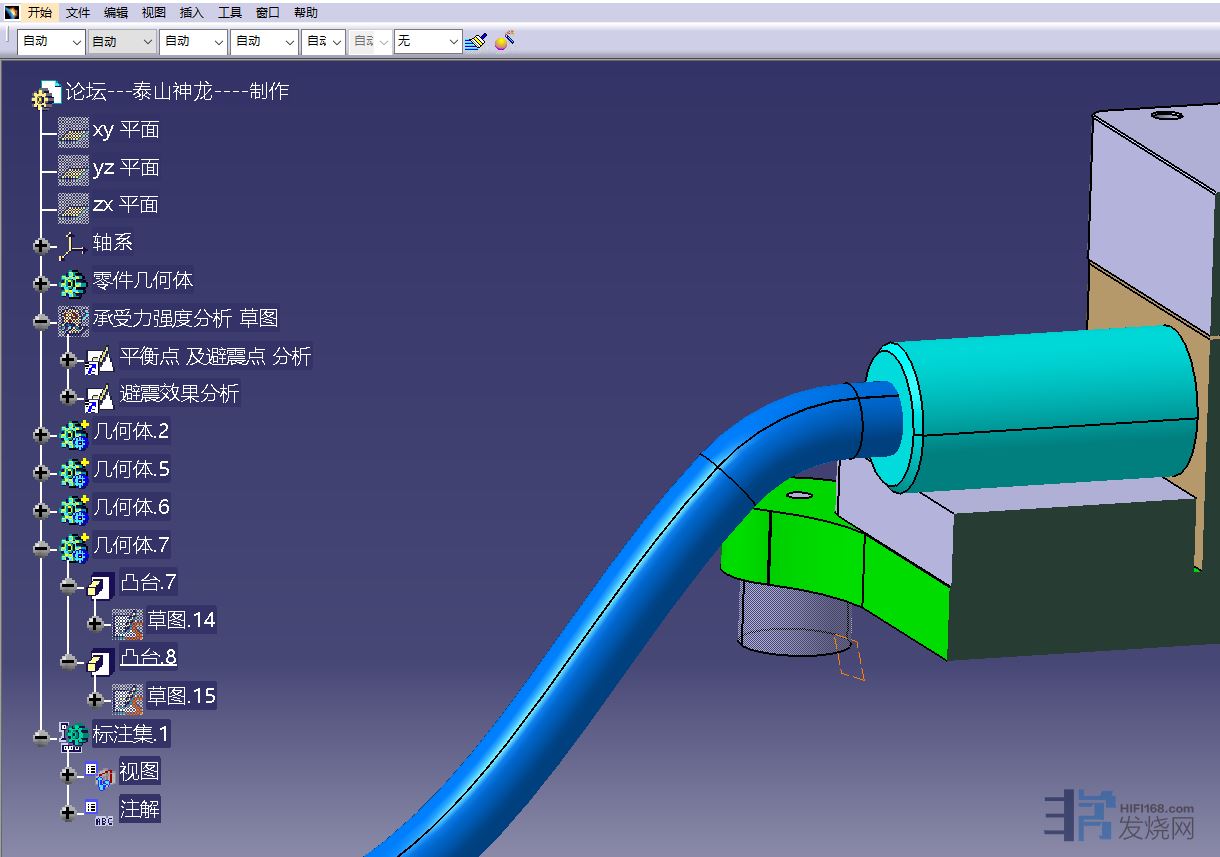

把避震板设计上 电源线尾插垫块  让电源线的尾插平行插入尾插  （起到扶着的作用）这个垫块利用增加垫片高度 可以微调节的升降
同时 在避震钉部位 替换了聚氨酯  避震钉也兼容  在不影响更换避震钉的前提下  可以更换 弹性 聚氨酯 （聚氨酯 中间空心  仅一圈的点接触）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
33#
t T
发表于 2024-07-10 23:34 |显示全部

插线板上所有的螺丝 全部更换成T2紫铜螺丝， 只有美观的螺丝帽与垫片 是黄铜的
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
34#
t T
发表于 2024-07-10 23:34 |显示全部

等待过两天加工完成  然后等安装了
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
35#
t T
发表于 2024-07-11 19:58 |显示全部

加工中。。。





设计的3D数据交给 加工店  进行数控加工
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
36#
t T
发表于 2024-07-13 01:13 |显示全部

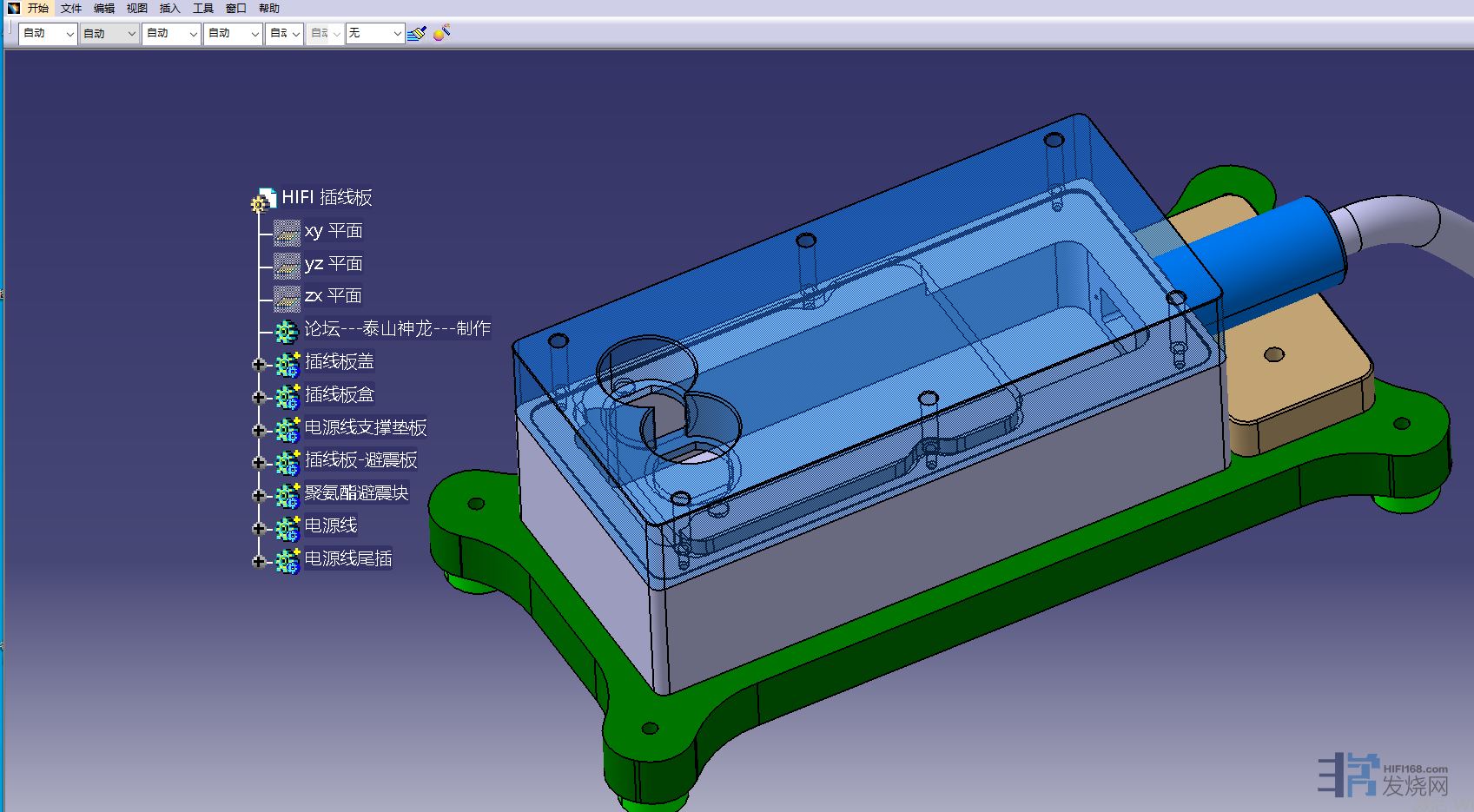

刚听完音乐  发一下 制作的总装配图，顺便把盒子里面也测绘改进了  用听音乐的电脑 绘制3D图

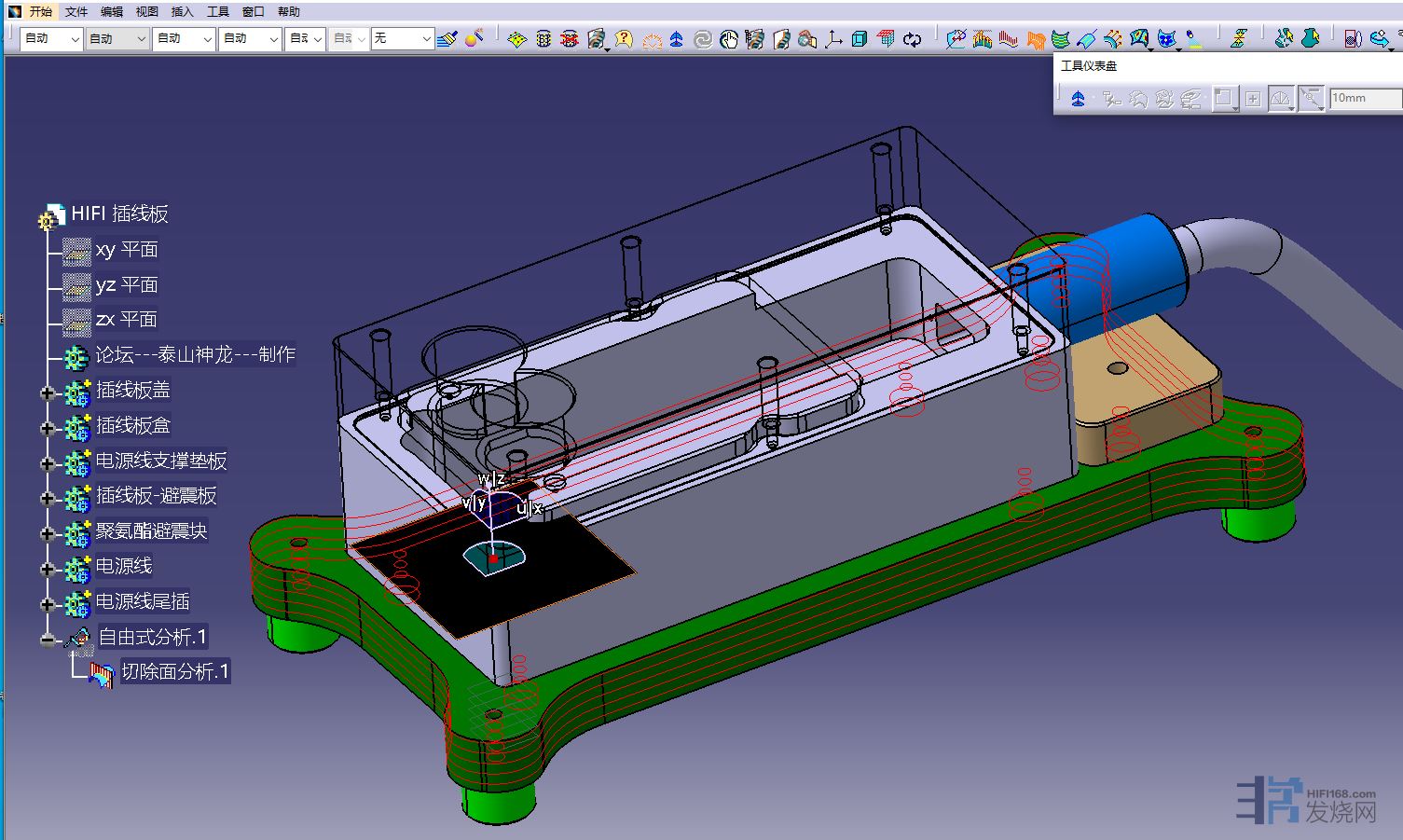

HIFI插线板 3D图 组装状态 **与分析重力
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
37#
t T
发表于 2024-07-13 01:15 |显示全部



3D装配 爆炸一下  方便单件出图
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
38#
t T
发表于 2024-07-13 01:16 |显示全部

插线板 正反面 状态，内部预留了 安装紫铜板 屏蔽电磁
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
39#
t T
发表于 2024-07-14 12:25 |显示全部

HiFIi 插线板改造 ---(部分)标准件--- 收到


避震 高弹性 绝缘 聚氨酯




美观黄铜帽
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
40#
t T
发表于 2024-07-14 12:25 |显示全部

其他标准件    T2紫铜导电螺丝    绝缘弹性插头保护塞。。。已经快递路上 飞奔而来
