       2021中开始策划PA-10胆唱放的复产，并开始调试，打算加入一组平衡输出接口，打板测试后，发现声音不是想象中的感觉，增加了平衡输出模块后会导致胆管的声音特性没有了，过于直白干净，没有了音乐感染力，结果放弃了。那时已经到了2022年中了，然后决定用最简单的方式复产，尽量不加外围电路设计，直接原版调试，才能达到最好的声音素质。


       2022年中旬开始正式确定复产方案，当时也刚好打算重新规划设计产品的外观及结构，但原本外包项目的的结构设计工程师太忙了，没有时间帮我设计产品结构，所以把心一横，我自己设计。

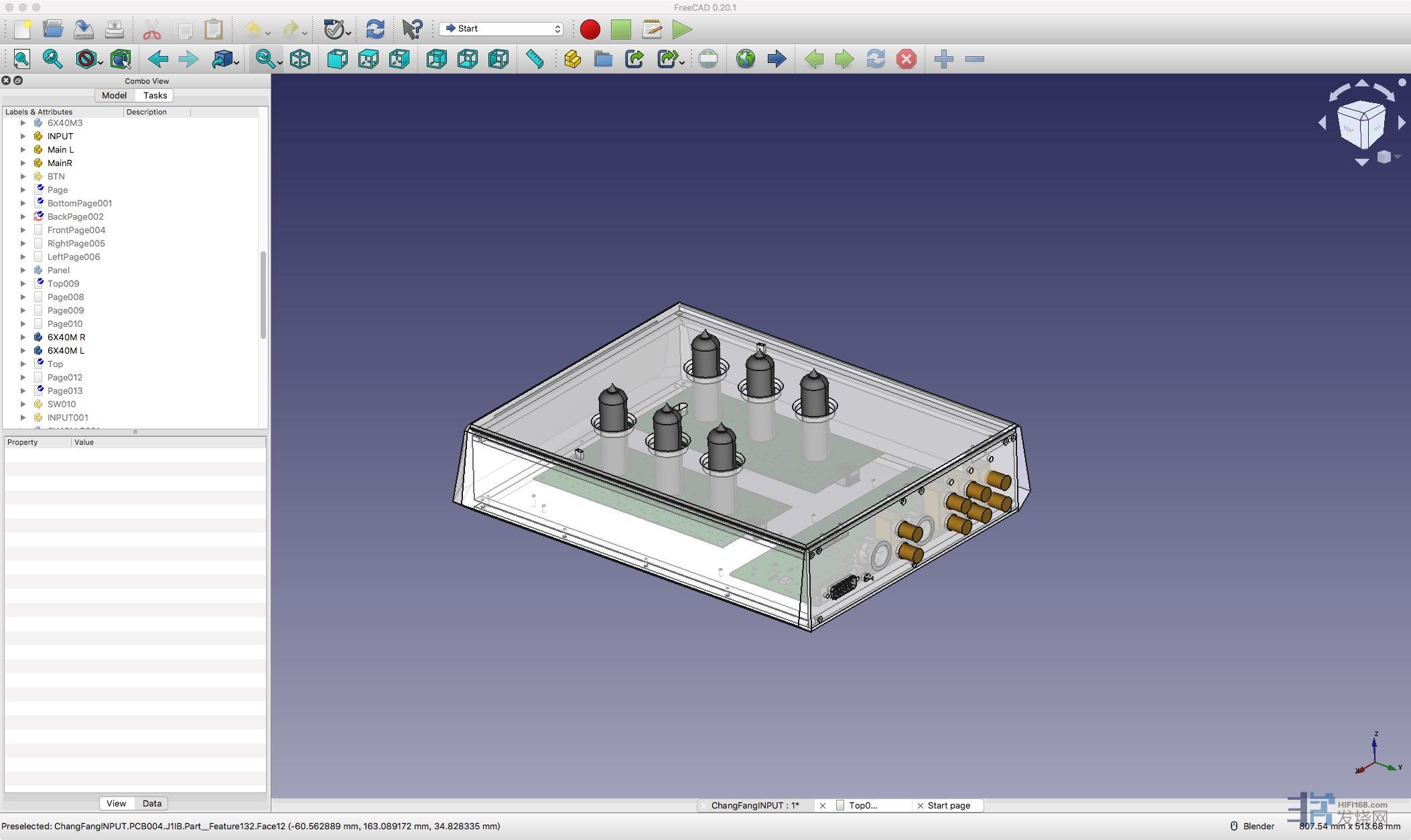

       然后找到了一套免费的3D设计软件，开始通过3D仿真设计产品的外观及机械结构，通过PCB软件导出PCB的3D模型，再通过3D设计软件仿真真实物理结构及外观设计，用了3个月时间终于完成了整体的全新产品的3D结构图，并通过3D打印装配，基本通过完成调试，此时感叹现代的软件技术比以往进步太多了，设计调整真的太方便了！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
12#
t T
发表于 2022-12-30 14:34 |只看楼主

今次这个结构设计自我感觉很完美，正面，侧面，顶部都看不到有螺丝的出现，全部放到底部及背部不显眼的地方了。
TOP
yun0251
头像

yun0251

  • 论坛博士后
  • 2121
  • 3016
  • 2003-06-27
13#
t T
发表于 2022-12-31 21:48 |只看该用户

漂亮
真诚交流，不说假话。
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
14#
t T
发表于 2023-01-02 14:32 |只看楼主

漂亮
yun0251 发表于 2022/12/31 21:48:58
谢谢！
2023年祝各位168网友新年快乐！
TOP
kwh
头像

飞飞

  • 论坛学士
  • 125
  • 180
  • 2001-07-15
15#
t T
发表于 2023-01-03 11:54 |只看该用户

同时也出个套件，让大家玩玩
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
16#
t T
发表于 2023-01-03 17:35 |只看楼主

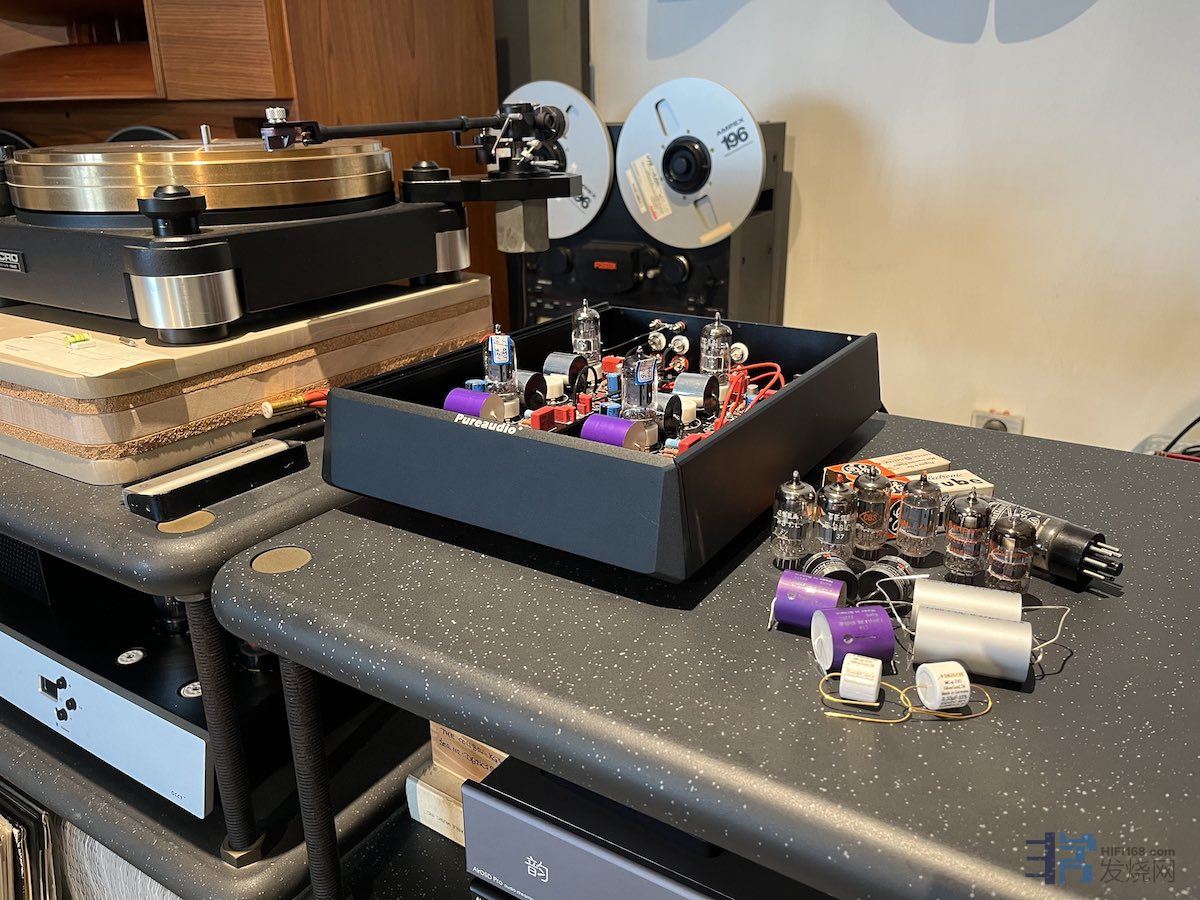

        2022年10月份基本定型及完成机箱的生产，并正式推出样机测试，下来就开始整体的调声测试。所以特意准备了三种牌子电容，轮流上线测试，包括英国的Claritycap，丹麦Jantzen以及德国的mcap电容。还在准备了10年前的库存古董胆测试，当然主要是电容对声音音色的影响测试，确定电容后的音色后，胆就可以自由搭配了。
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
17#
t T
发表于 2023-01-04 10:31 |只看楼主

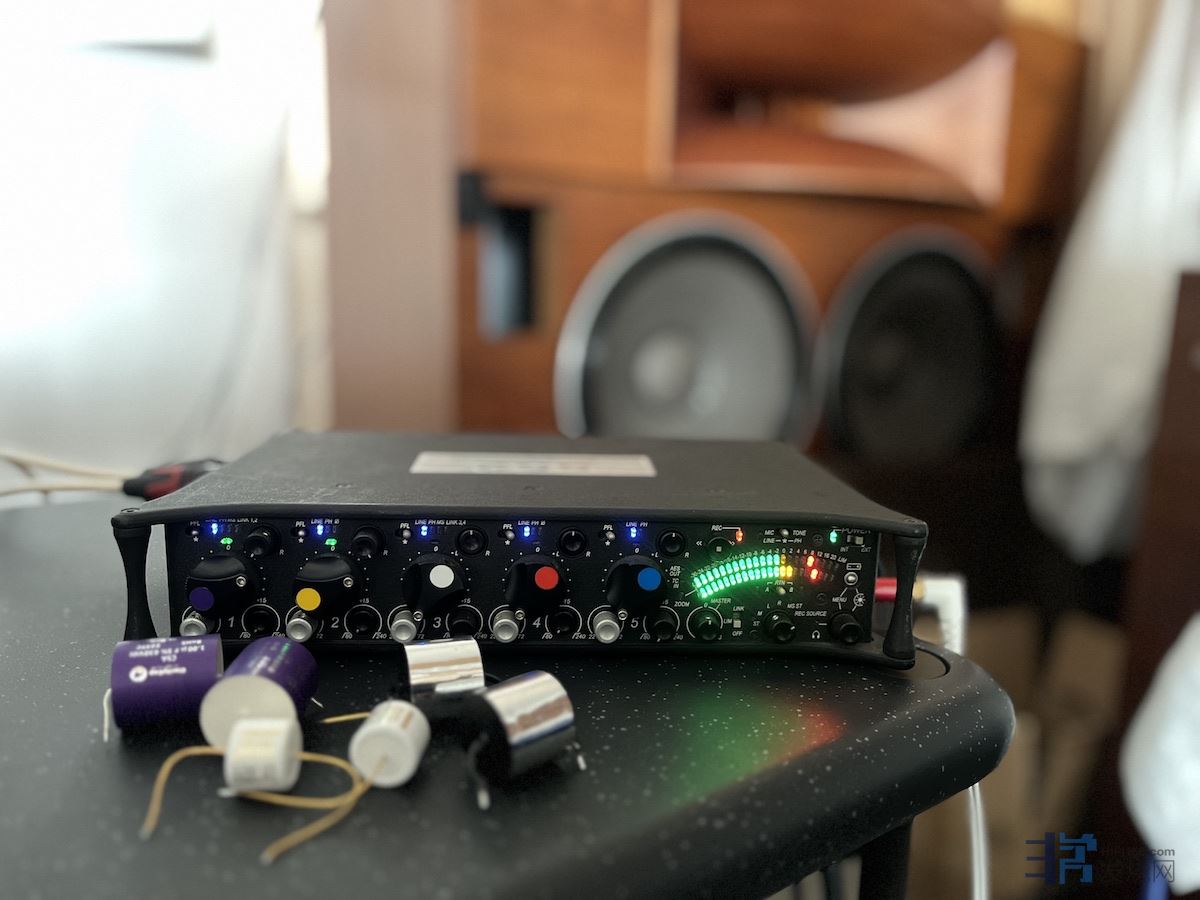

      在不同的电容音色测试对比调试过程中，我还特意采用了SoundDevice 美国专业监听录音机进行录音，录下来的wav文件，可以方便自己带着耳机来对比不同电容之间的差异，当然也可以方便分享给用户欣赏对比。
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
18#
t T
发表于 2023-01-04 16:17 |只看楼主

        在前期测试电容过程中，我发现英国的Claritucap电容有一种很吸引及讨好耳朵的音色，其实就是类似传统的英国声音风格，但高频的分析力很不错，重点是低频量感很好，丰满，有包围感，中频是比较中性的。所以我暂定了Claritycap（CSA）作为输出级电容。


       整体电路结构是包括有MC放大级输出电容0.33uf，以及RIAA输出级电容1uf，通过前段搭配不同的三种牌子电容搭配，我搭建了三套组合样机对比音色，分别：


1，前英国电容Claritycap（ESA）+后Claritycap（CSA）




2，前丹麦Jantzen+后Claritycap（CSA）





3，前德国Mcap+后Claritycap（CSA）
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
19#
t T
发表于 2023-01-05 10:15 |只看楼主

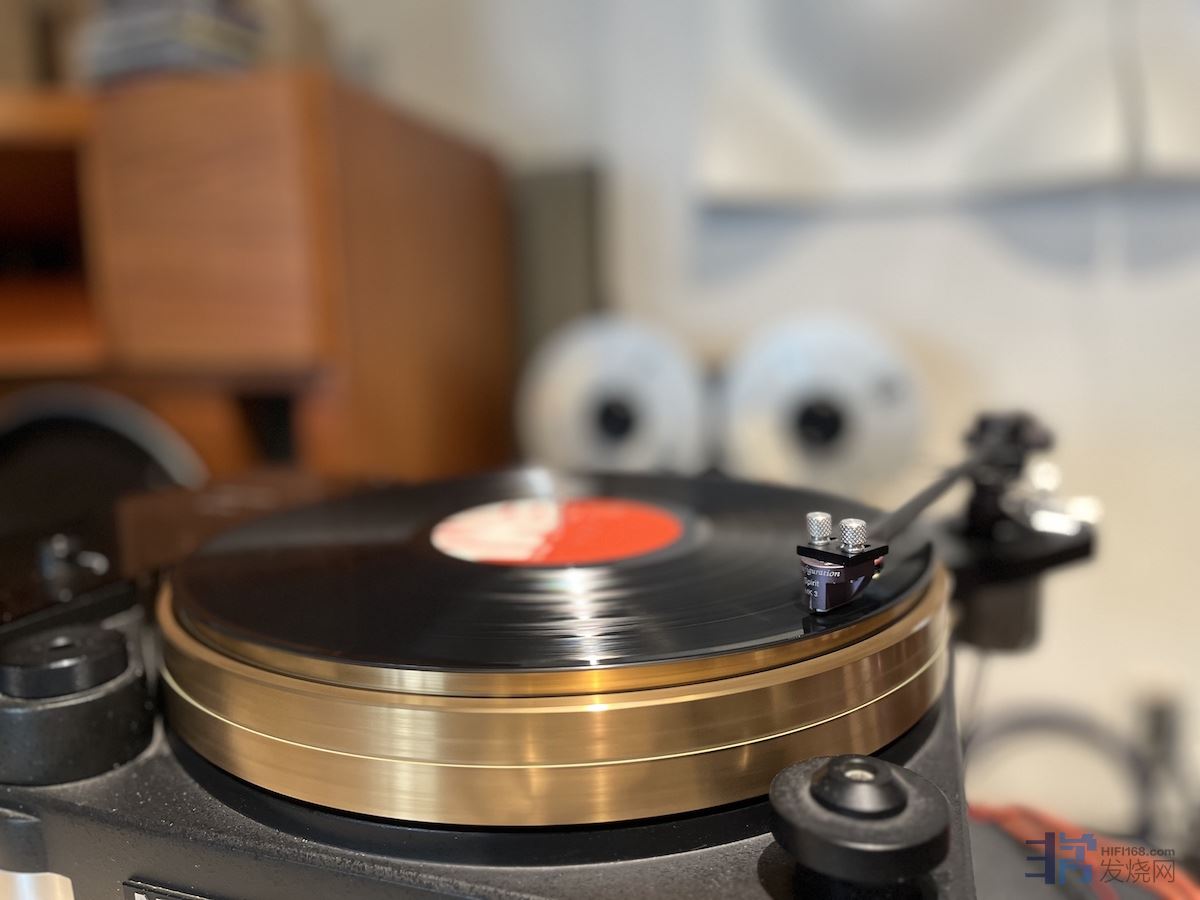

我在工作室调试测试主要用两张黑胶唱片：


古典唱片是谢琳的 RCA LALO：



现代流行是卢冠廷的 第一阶段：
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
20#
t T
发表于 2023-01-05 10:31 |只看楼主

        在调声过程中，我还特意邀请了预定用户Alec 刘总一起对比测试，以及提供意见。每个发烧友心中的靓声标准都是不同的，Alec刘总以听古典及歌剧为主，几乎不听流行音乐，所以对声音要求也有自己的一个个人标准。而我个人就是古典，流行，Jazz都听，比较杂，所以对声音的要求也是比较兼顾全面性。


       最近还转跑了一趟非常发烧HiFi168的总部试音室，和斌少以及刘总一起做了一个横向的PK测试，当然是PK 10年前的PA-10。
TOP
