发表于 2021-11-04 13:13 |只看楼主

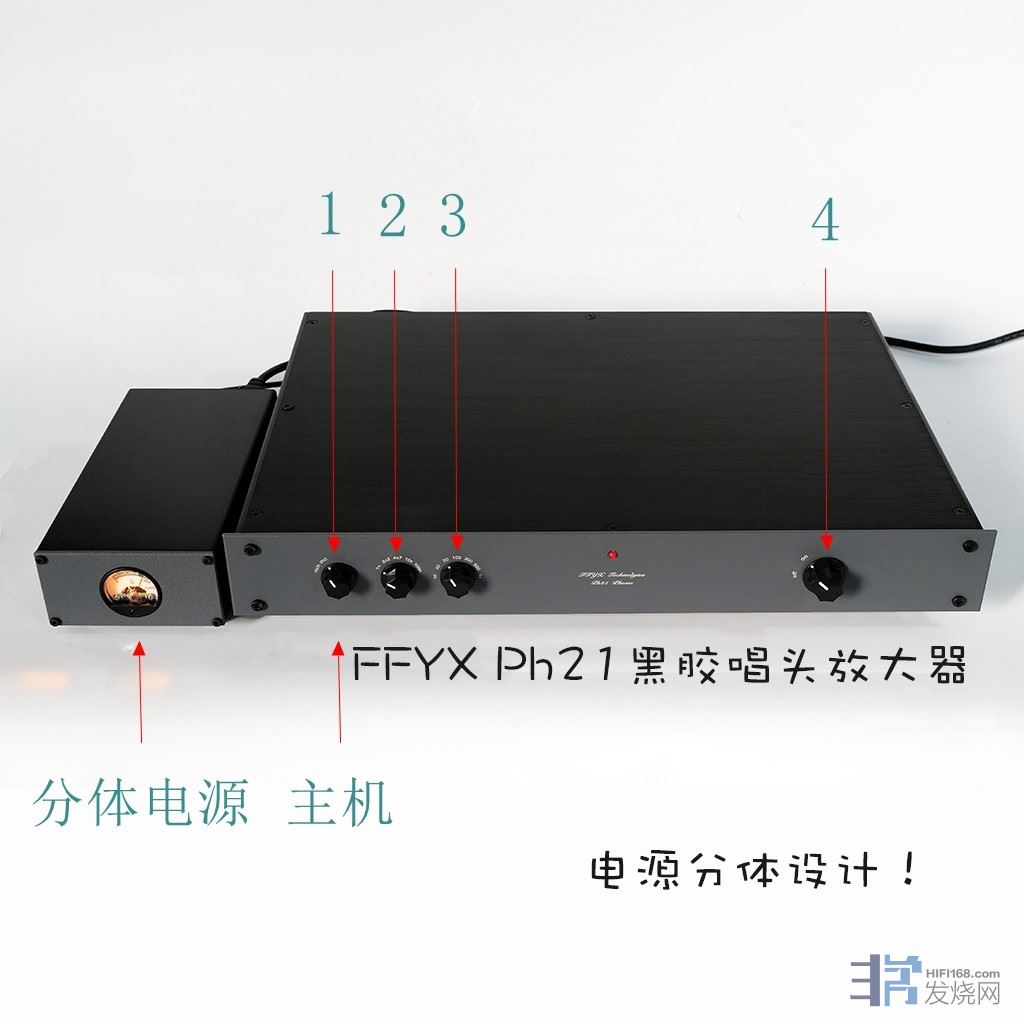

1：mm/mm切换挚

2：mc唱头容抗切换挚

3：mc唱头阻抗切换挚

4主机供电开关

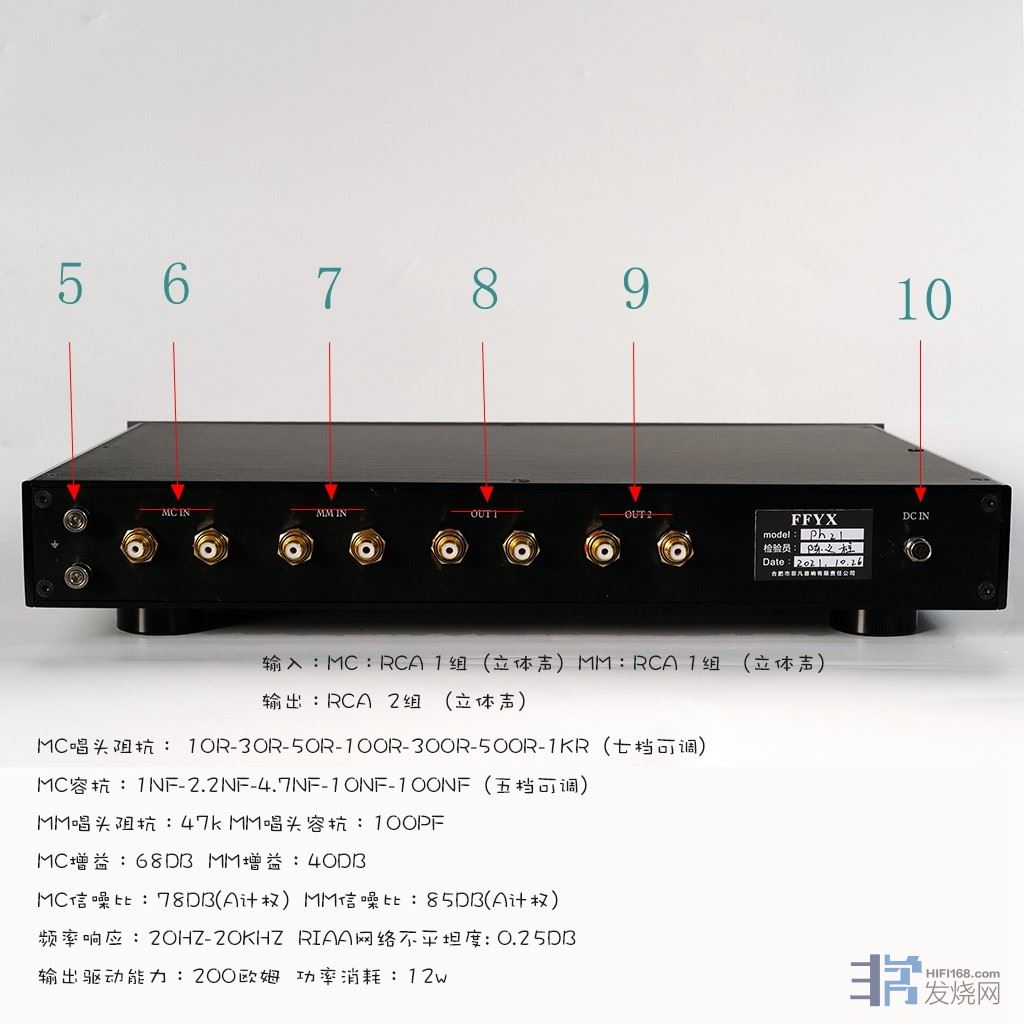

5：主机接地端子

6：mc唱头信号输入端子

7：mm唱头信号输入端子

8：信号输出端子

9：信号输出2组

10：分体电源与主机连接端子

使用时，将分体电源输入端连接至市电（AC 230v/110V），分体电源输出线缆连接至主机10并锁紧，主机8（信号输出端子）或9（信号输出端子）连接至前级或是合并后级，（8=9）。   使用mm唱头时将唱盘输出信号线连接到主机7（mm信号输入端子），如使用mc唱头请将唱盘输出信号线连接到主机6（mc信号输入端子），调整主机1（mm/mc切换挚）和所使用的唱头相对应，最后可靠连接唱盘和主机之间的地线。

旋动主机4电源开关至ON，这时主机电源指示灯开始闪亮，等指示灯常亮即完成开机，

mm唱头阻抗为47k，容抗为100pf，无需调整

mc唱头请按照唱头说明书推荐值选用，如查不到推荐值可以首选容抗10N挡，阻抗100R挡，以后也可根据听感选择其他或更加合适的值。Ph21的mc容抗可选为本机一个特色设计，同一个唱头工作在不同的容抗下，会带来不同的音色，这样可以根据需要作听感微调。

唱放处理的是mv级微信号，不同于CD，解码器等信号源，由于唱放工作在高放大倍数（高增益）状态，实际使用时，应考虑电源的纯净，最好是单独使用一个供电排插，唱盘和主机的地端子应可靠连接，应远离日光灯镇流器，路由器，功放和前级的变压器有时因为摆放的位置也会产生电磁耦合干扰，使用中可以调整唱放，前级，功放的相对位置来避开。

Ph21开机，关机时采用了完善的保护电路，避免开机，关机时对系统的冲击，即使您在正常聆听时关机它也是安静的，不会给系统冲击声。

感谢您的信任和支持！











                        ———— FFYX







FFYX  Ph21分体黑胶唱头放大器参数
输入：
      MC：RCA 1组（立体声）
      MM：RCA 1组 （立体声）
输出：
      RCA  2组 （立体声）
MC唱头阻抗：
    10R-30R-50R-100R-300R-500R-1KR（七档可调）
MC容抗：
     1NF-2.2NF-4.7NF-10NF-100NF（五档可调）
MM唱头阻抗：47k
MM唱头容抗：100PF
MC增益：68DB
MM增益：40DB
MC信噪比：78DB(A计权)
MM信噪比：85DB(A计权)
频率响应：20HZ-20KHZ
RIAA网络不平坦度: 0.25DB
输出驱动能力：200欧姆
功率消耗：12w

输入电压：AC230V/110V（可选）

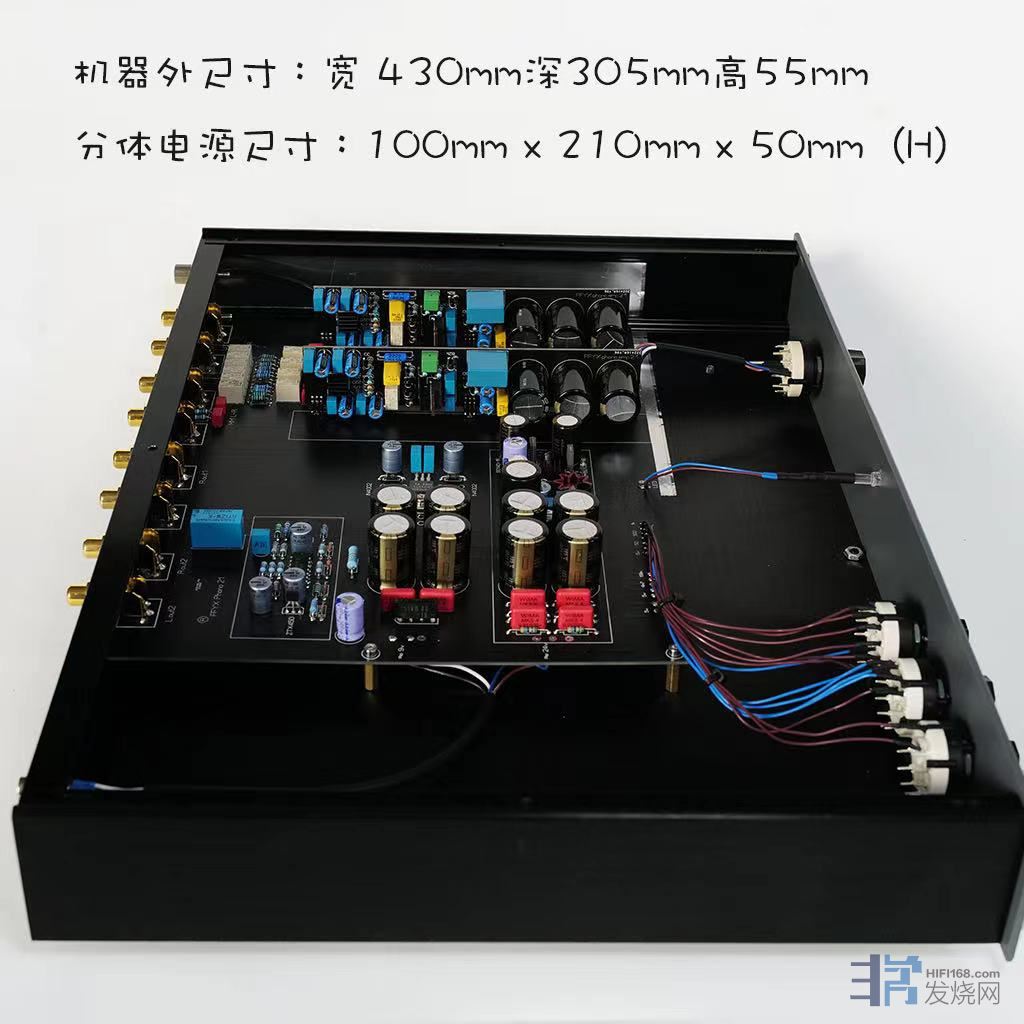

机器外尺寸：宽 430mm深305mm高55mm
分体电源尺寸：100mm x 210mm x 550mm（H）
