多变压器多路供电全电流放大器 [复制链接]

世界首台神兵4变压器双八路供电前级，最新顶级型号，几乎全新，4个特别定制80W环牛供放大电路，2个10W泰林方牛供缓冲级，总计340W，全碳化硅整流桥，场管输出，输入输出均采用运放模块做缓冲，输入为人声美化旗舰型号，输出为模拟味十足的初吻。2600元包邮，可咸鱼交易。提供个性化定制服务。

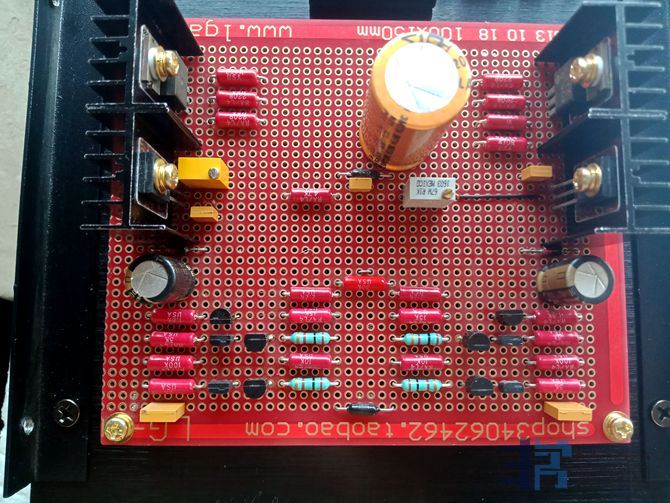

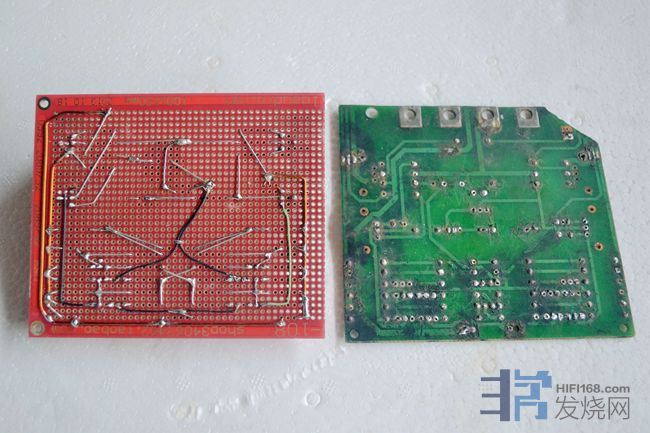

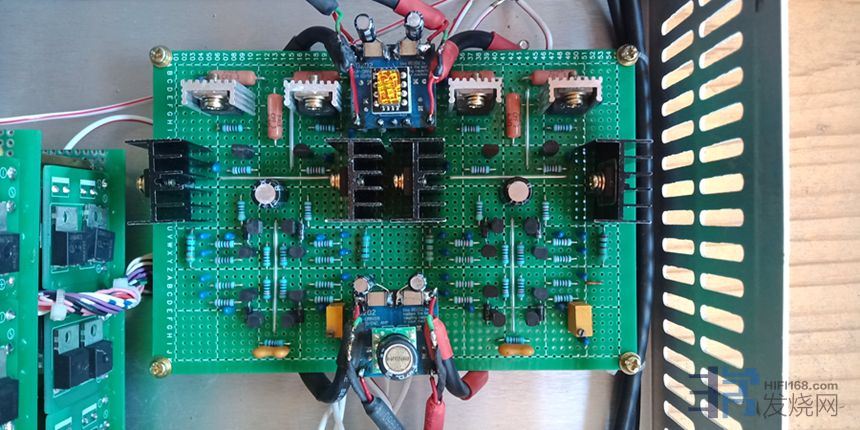

这是本人用洞洞板平面搭棚的顶级用料放大板，对比原印刷电路板，可以看到焊点大幅度减少，接线用上了卡达斯大至尊线芯：

我还没学会复制咸鱼链接。可上咸鱼搜索“神兵作坊”或者“神兵动江湖”，然后点击右边的用户，进入我的空间。

13变压器单13路供电前级，价格相当昂贵，顶级用料，13个箭猪牛，2个威尔士鹦鹉螺MKP电容。此机已出，图片供参考。

10变压器双十三路供电前级，10000元，采用10个在世民音响提别定制的O牛。烧友定制，图片供参考。

1：货物名称及数量：废旧利用之6变压器单7路供电全对称全电流放大合并式功放1台
2：价格：500元
3：成色：七成新
4：物品缺陷及改动：机箱较旧
5：三包或保修期：终身保修
6：卖家所在地：广西百色市田阳区
7：卖家联系方式：电话、微信13737679261，淘宝店神兵作坊，咸鱼神兵作坊
8：交易方式：咸鱼交易
9：：运输方式及运费：包邮
10：交易优先权：咸鱼优先
11：物品图片或详细描述：

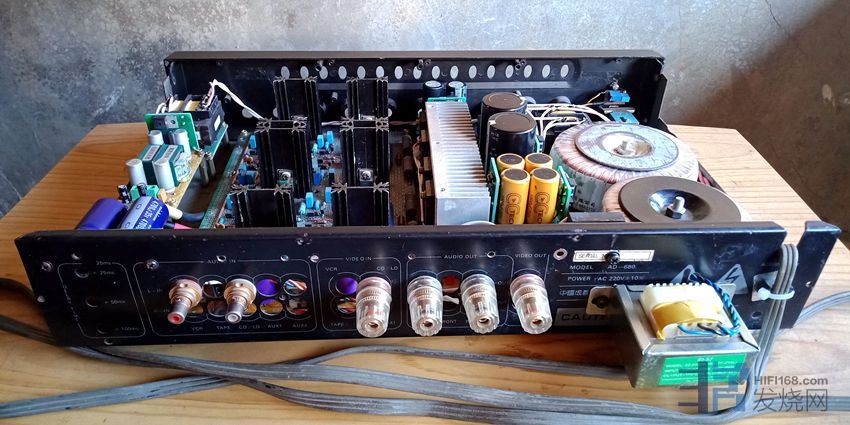

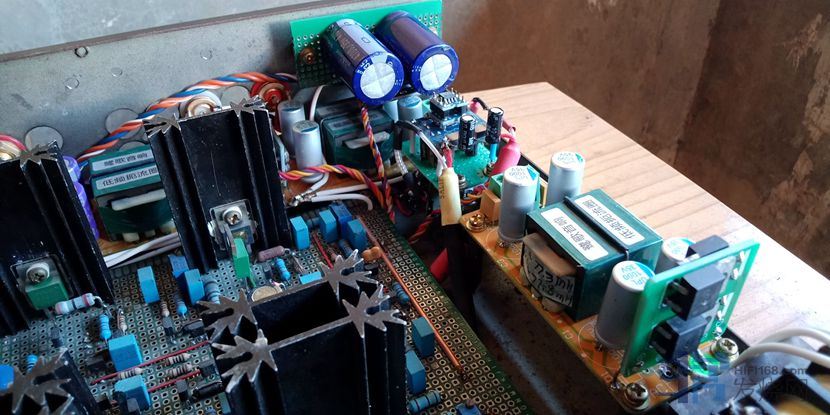

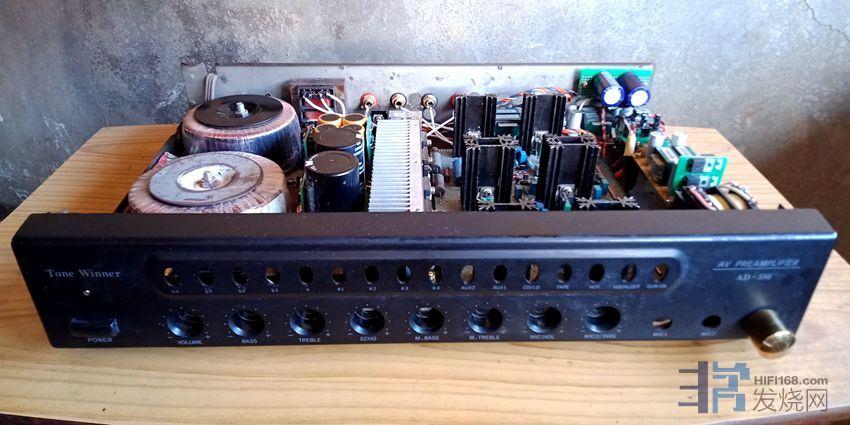

废旧利用之6变压器单7路供电全对称全电流放大合并式功放一台，功率2*35W。使用成都天逸AV-580卡拉OK前级旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。原机是本人上世纪九十年代后期买的，有明显使用痕迹，盖板有一些划痕，机器报废后机箱一直没有舍得扔，毕竟是本人最早买的音响器材之一，多少有点感情。机箱比较小，所以把材料见缝插针塞得满满当当，有一个变压器实在装不下，只好装到后板外面去。接地采用了星形一点接机壳地，输出端交流输出大约0.4mv，虽未达到静如深海，但也非常安静了。
   神夺九天似龙，气吞万里如虎！神兵作坊专攻多变压器多路供电晶体管功放，致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路，电流和电压同时激励，超低失真，高达1000以上的阻尼系数，性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级；
二、平面搭棚
减少工业色彩，增加人文气息，采用以万能板为基板的放大电路板平面搭棚技术，纯手工制作。就近相连的元器件引脚搭焊在一起，只有一个焊点（pcb板三个相连的脚就是三个焊点），大幅度减少焊点数量，降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊，音色音质明显比pcb板铜箔走线优越；
三、多路供电
把电路供电拆分细化，多变压器多路供电，显著降低级间干扰，降低失真。经探索实践，本电路功放最多可以实现17路供电，简化版前级可以实现8路供电，如果采用功放电路直接改前级，可以实现惊人的16路供电。两声道共用电源称为单N路供电，两声道独立供电称为双N路供电。经实践，发现分路越多效果越好，做一个双5路供电的功放，不如做单10路供电的功放好。
本功放用料概况：
一、功率管
小功率管为英国ZTX，18对540/550，2对653/753，中功率管为6对NEC A1010/B2334，大功率输出管为2对东芝A1943/C5200。
二、板上阻容元件：
电阻为国产718、台产厚声、日本拓万碳膜、日本国宝级电阻、英国韦尔良、美国DALE、丹麦Jantzen-audio 等电阻，电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、英国原装 Audio Note音乐贵族 STD系列电解电容 、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
4个进口拆机10WEI型变压器，1个特别定制的国产60W多绕组环牛，供电电压放大级。电流放大级则用一个国产150W拆机环牛。机外装的25W国产出口型EI牛是专供缓冲级的，没有统计在内。
2、整流
采用德国英飞凌碳化硅二极管焊制的整流桥4个，UFEEL高级音响实验室的小整流桥2个，普通整流桥1个。据说碳化硅整流二极管是目前性能最好的二极管；
3、滤波
采用扼流圈即π型滤波电源板3块，其中2块供电压放大级，1块供缓冲级，滤波电解为固态电解。电压放大级的其它滤波电解为NICHICON 尼吉康 电解电容2对，1500UF/50V 进口蝴蝶牌TECH 金装音频电解电容2对。电流放大级是一对松下22000uf50v电解。因空间和成本限制，电压放大级和缓冲级没有采用稳压，优点是声音开放，缺点是线条感不如稳压好。
四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD202，运放型号为该实验室朝花夕拾系列中的NEC双运放。另送一个其它型号的运放供比较，可获得明显不同的声音效果；
五、接线及其它
大量使用英国和弦包银线芯，信号线是几十元一米的发烧线。音量电位器为国产贴片电阻步进式电位器，纯铜镀金旋钮，加有纯铜延长杆。功放自带进口美标插头电源线 。使用时请注意电源相位，可用电笔测出排插和功放的火线，对应插上。功放火线如果插到插排零线去，声音会变得单薄和冲。保险丝用的是瑞士舒特，是经过本人正反比对过的，和火零线一样，不要弄反。散热片较小，加了一块紫铜板，即改善散热又起屏蔽作用，机箱底板还加了一块厚铝板做辅助散热。

本功放500元包邮。这个价格贵吗？不贵了，本身就是高成本的制作，而结构复杂，手工工作量很大，费时费工费神，光手工就值这个价，别看是废旧利用，一些用料比很多厂机还要好得多，实际上是亏本出了。功放售出原则上不退（收到后发现运输损坏、严重故障不能使用可退），但提供终身保修（只要我还干得动），你只需负担来回运费，无论坏到什么程度材料费、修理费我全包了。

1：货物名称及数量：废旧利用之2×70W场效应管输出合并式功放
2：价格：1000元
3：成色：七成新
4：物品缺陷及改动：机箱较旧
5：三包或保修期：终身保修
6：卖家所在地：广西百色市田阳区
7：卖家联系方式：电话、微信13737679261，淘宝店、咸鱼神兵作坊
8：交易方式：咸鱼交易
9：：运输方式及运费：包邮
10：交易优先权：咸鱼优先
11：物品图片或详细描述：

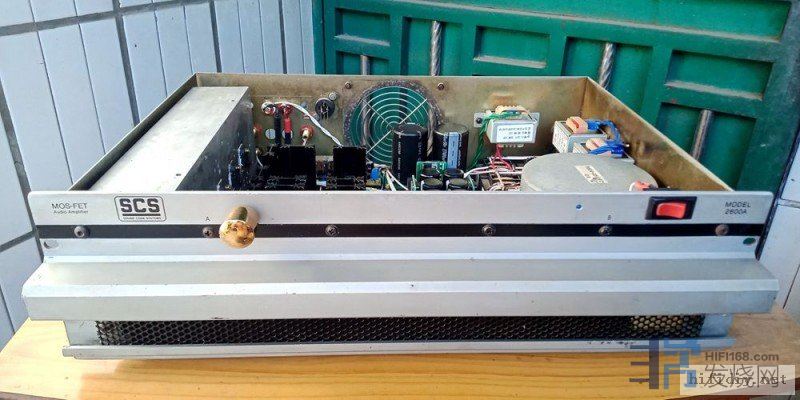

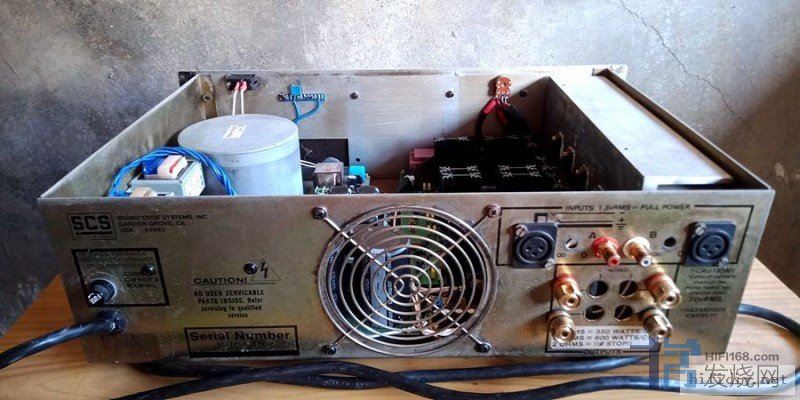

旧利用之9变压器单5路供电全对称全电流放大合并式功放一台，场效应管推动和输出，功率2*70W。使用一个进口专业功放旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。机箱较陈旧，前脸还行，盖板则有划痕、掉漆生锈和变形。   神夺九天似龙，气吞万里如虎！神兵作坊专攻多变压器多路供电晶体管功放，致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路，电流和电压同时激励，超低失真，高达1000以上的阻尼系数，性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级；
二、平面搭棚
减少工业色彩，增加人文气息，采用以万能板为基板的放大电路板平面搭棚技术，纯手工制作。就近相连的元器件引脚搭焊在一起，只有一个焊点（pcb板三个相连的脚就是三个焊点），大幅度减少焊点数量，降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊，音色音质明显比pcb板铜箔走线优越；
三、多路供电
把电路供电拆分细化，多变压器多路供电，显著降低级间干扰，降低失真。经探索实践，本电路功放最多可以实现17路供电，简化版前级可以实现8路供电，如果采用功放电路直接改前级，可以实现惊人的16路供电。两声道共用电源称为单N路供电，两声道独立供电称为双N路供电。经实践，发现分路越多效果越好，做一个双5路供电的功放，不如做单10路供电的功放好。
本功放用料概况：
一、功率管
小功率管为英国ZTX，16对651/751，2对657/757；中功率管为4对东芝A1930/B5171，2对日立B649/D669，2对日立K214/J77场效应管；大功率输出管为日立K1058/J162。
二、板上阻容元件：
电阻为国产718、台产厚声和日本拓万碳膜等电阻，电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、英国原装 Audio Note音乐贵族 STD系列电解电容 、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
6个进口拆机EI型变压器，10W15v-0-15v，空置中心抽头，两个变压器次级串联形成30v-0-30v，2个国产10W15v-0-15vEI形变压器，如法炮制，形成四组电源四路供电，供电压放大级部分。电流放大级也就是输出级供电为一个进口拆机密封450W环牛。机内实际上还有另外两个方牛，一个小的密封牛专供输入缓冲级，另一个专供保护电路；
2、整流
全部采用德国英飞凌碳化硅二极管焊制的整流桥，共5个。据说碳化硅整流二极管是目前性能最好的二极管；
3、滤波
电压放大级的滤波电解松下3300uf50v4对，电流放大级的滤波电解为台产凯美JAMICON电解（英国音乐传真的御用品牌）27000uf50v一对；因空间和成本限制，电压放大级没有采用稳压，优点是声音开放，缺点是线条感不如稳压。
4、缓启动电源板一块，减少开机瞬间大电流冲击，延长功放使用寿命；
四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD202，运放型号为该实验室朝花夕拾系列中的东芝双运放。另送一个其它型号的运放供比较，可获得明显不同的声音效果；
五、接线及其它
大量使用英国和弦包银线芯，信号线是几十元一米的发烧线。音量电位器为日本ALPS16型，纯铜镀金旋钮。功放自带原装接线，美标插头，地线一脚被上家剪掉，变成了两脚插。使用时请注意电源相位，可用电笔测出排插和功放的火线，对应插上。功放火线如果插到插排零线去，声音会变得单薄和冲。保险丝用的是瑞士舒特，是经过本人正反比对过的，和火零线一样，不要弄反。散热片基板厚达10mm。

本功放1000元包邮，这是参考价，真要可优惠。这个价格贵吗？不贵了，本身就是高成本的制作，而结构复杂，手工工作量很大，费时费工费神。功放售出原则上不退（收到后发现运输损坏、严重故障不能使用可退），但提供终身保修（只要我还干得动），你只需负担来回运费，无论坏到什么程度材料费、修理费我全包了。

3变压器单九路供电单声道后级，烧友定制，图片供参考：

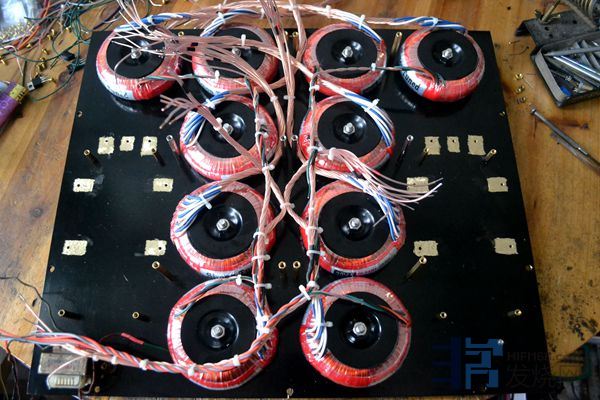

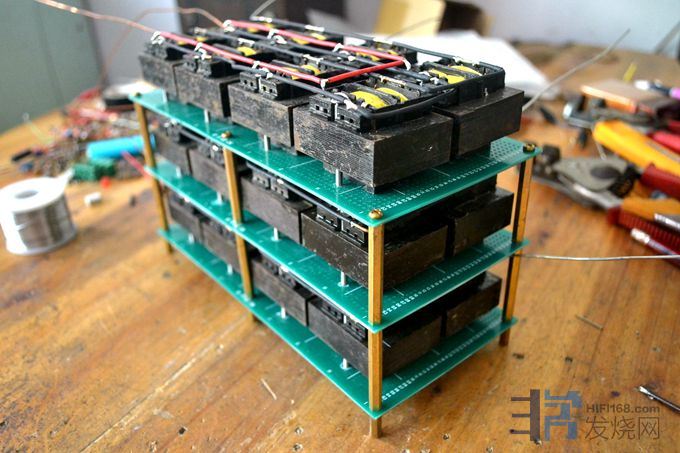

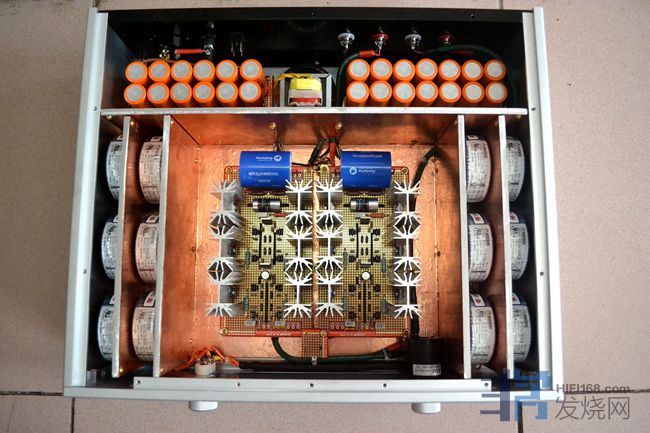

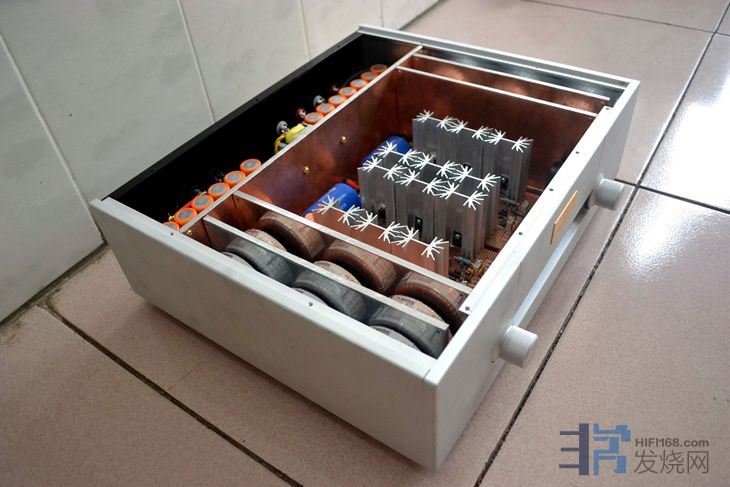

26变压器双十三路供电后级，前所未有的放大器，登峰造极的制作，里面共集成了26个变压器。烧友发来机箱、电解、变压器和接插件定制，图片供参考：

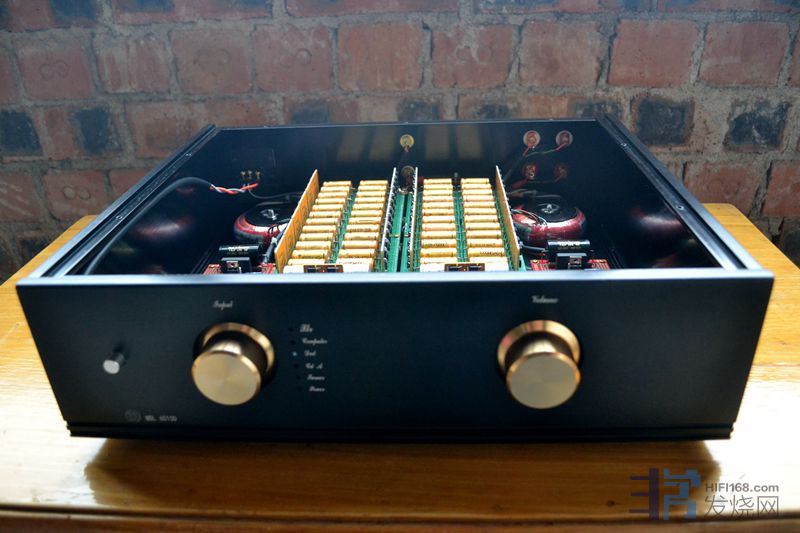

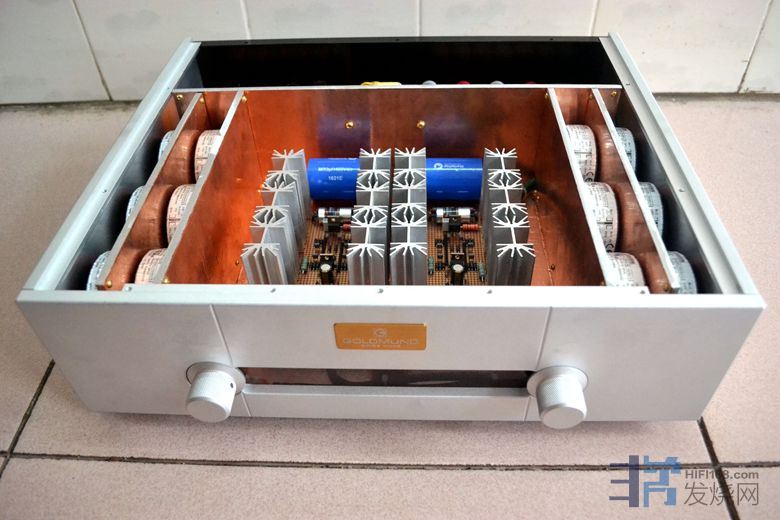

26变压器双十三路供电前级，前所未有的放大器，登峰造极的制作，里面共集成了26个变压器。烧友定制，和上面的26变压器后级配套，组成天下独步的52变压器前后级功放，图片供参考：

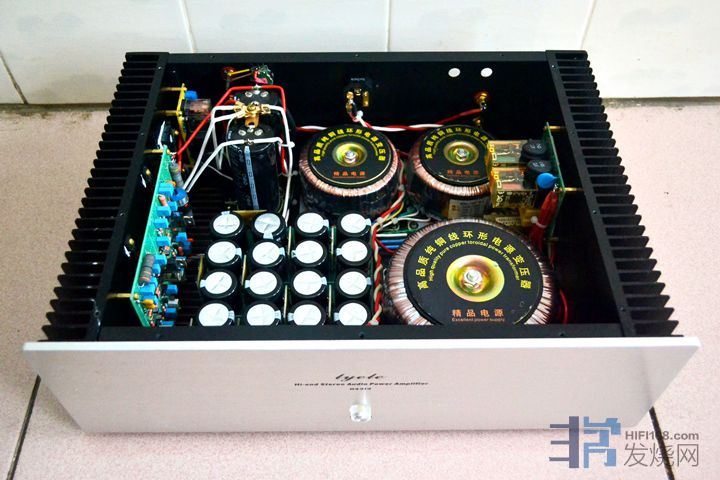

4变压器双五路供电功放，尝试采用了24个小电解并联的电源板。此机已出，图片供参考：

5变压器双五路供电前级，尝试使用全扼流圈滤波。此机已出，图片供参考：

进入本帖，就仿佛进入了个性化DIY功放的海洋！将陆续更新。

| 只看该作者

1：货物名称及数量：4变压器双2路供电前级一台 2：价格：800元 3：成色：八成新       4：物品缺陷及改动：无 5：三包或保修期：终身保修 6：卖家所在地：广西百色市田阳区 7：卖家联系方式：电话、微信13737679261，淘宝店神兵作坊，咸鱼神兵作坊 8：交易方式：咸鱼交易 9：：运输方式及运费：包邮 10：交易优先权：咸鱼优先 11：物品图片或详细描述： 废旧利用之4变压器双2路供电前级。用一个之前使用过的前级机箱和淘汰、闲置的材料补充部分全新材料装制而成。用UFEEL高级音响实验室的运放缓冲模块作为缓冲输入和缓冲输出，提升音质。有四路输入选择。机箱后面板上有一钮子开关，通过在线通断电路板上的一对旁路电容获得两种不同的声音效果，区别是断开旁路电容是电路本真的声音，接通则音场稍前移浮凸，韵味和泛音增加。这个功能是独创的设计，以后的正式作品拟保留这个功能。    神夺九天似龙，气吞万里如虎！神兵作坊专攻多变压器多路供电晶体管功放，致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。 一、线路架构 全对称全电流放大线路，电流和电压同时激励，超低失真，高达1000以上的阻尼系数，性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级； 二、平面搭棚 减少工业色彩，增加人文气息，采用以万能板为基板的放大电路板平面搭棚技术，纯手工制作。就近相连的元器件引脚搭焊在一起，只有一个焊点（pcb板三个相连的脚就是三个焊点），大幅度减少焊点数量，降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊，音色音质明显比pcb板铜箔走线优越； 三、多路供电 把电路供电拆分细化，多变压器多路供电，显著降低级间干扰，降低失真，并提供强大电源供给。经探索实践，本电路功放最多可以实现17路供电，简化版前级可以实现8路供电，如果采用功放电路直接改前级，可以实现惊人的16路供电。两声道共用电源称为单N路供电，两声道独立供电称为双N路供电。经实践，发现分路越多效果越好，做一个双5路供电的功放，不如做单10路供电的功放好。 本功放用料概况： 一、功率管 小功率管为10对飞利浦BC546/556，中功率管为2对NEC 名管A985/C2275，2对NEC A1006/C2336。 二、板上阻容元件： 电阻为它产厚声、美国DALE、英国韦尔良等电阻，电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。 三、缓冲输入为UFEEL 三、电源部分 1、变压器 4个进口拆机方牛，1个全新泰林方牛。 2、整流 采用高速整流桥和德国英飞凌碳化硅二极管焊制的整流桥。据说碳化硅整流二极管是目前性能最好的二极管； 3、滤波 两路采用拆机稳压板，两路采用扼流圈滤波。 四、输入缓冲级 输入、输出缓冲级运放座模块型号为UFEEL高级音响实验室的BD202，运放型号为朝花夕拾系列之NEC双运放。 五、接线及其它 大量使用英国和弦包银线芯，信号线是百多元一米的美国卡达斯和德国信号线。音量电位器为日本ALPS27型。使用时请注意电源相位，可用电笔测出排插和功放的火线，对应插上。功放火线如果插到插排零线去，声音会变得单薄和冲。保险丝用的是瑞士舒特，是经过本人正反比对过的，和火零线一样，不要弄反。 本前级800元包邮，可咸鱼交易。这个价格贵吗？不贵了，本身就是高成本的制作，而结构复杂，手工工作量很大，费时费工费神，光是焊接和处理繁多的接线都够呛。 功放售出原则上不退（收到后发现运输损坏、严重故障不能使用可退），但提供终身保修（只要我还干得动），你只需负担来回运费，无论坏到什么程度材料费、修理费我全包了。 IMG20210821162018_副本_副本_副本_副本_副本_副本.jpg(99.93 K) 2021/10/17 16:30:44 IMG20210821162101_副本_副本.jpg(95.36 K) 2021/10/17 16:30:44 IMG20210821162253_副本_副本_副本_副本.jpg(98.20 K) 2021/10/17 16:30:44 IMG20210821162424_副本_副本_副本.jpg(93.07 K) 2021/10/17 16:30:44 IMG20210821162455_副本_副本_副本.jpg(102.41 K) 2021/10/17 16:30:44

5变压器单13路前级。此机已出，图片供参考：

1：货物名称及数量：废旧利用之10变压器单9路供电全对称全电流放大合并式功放一台
2：价格：1200元
3：成色：六成新
4：物品缺陷及改动：机箱较旧
5：三包或保修期：终身保修
6：卖家所在地：广西百色市田阳区
7：卖家联系方式：电话、微信13737679261，淘宝店神兵作坊，咸鱼神兵作坊
8：交易方式：咸鱼交易
9：：运输方式及运费：包邮
10：交易优先权：咸鱼优先
11：物品图片或详细描述：
废旧利用之10变压器单9路供电全对称全电流放大合并式功放一台，功率2*70W。使用一个国产AV功放旧机箱和手头上淘汰、闲置的旧材料再补充一些全新材料装制而成。机箱有明显使用痕迹，前脸还行，盖板则有划痕和变形。显示屏保留通电，可以点亮，但没接放大板，所以灯光是静止的。
   神夺九天似龙，气吞万里如虎！神兵作坊专攻多变压器多路供电晶体管功放，致力于大能量、大密度、大动态、大音场、大信息量、大驱动力和高纯净度、高透明度、高解析力、高瞬变、高效率的音响重播。
一、线路架构
全对称全电流放大线路，电流和电压同时激励，超低失真，高达1000以上的阻尼系数，性能优越。输入端加入UFEEL高级音响实验室缓冲运放座模块和双运放模块作为缓冲级；
二、平面搭棚
减少工业色彩，增加人文气息，采用以万能板为基板的放大电路板平面搭棚技术，纯手工制作。就近相连的元器件引脚搭焊在一起，只有一个焊点（pcb板三个相连的脚就是三个焊点），大幅度减少焊点数量，降低焊点过多形成的二极管效应 。相距较远的音频连接点和地线走线均采用发烧线搭焊，音色音质明显比pcb板铜箔走线优越；
三、多路供电
把电路供电拆分细化，多变压器多路供电，显著降低级间干扰，降低失真，并且提供强大电源供给。经探索实践，本电路功放最多可以实现17路供电，简化版前级可以实现8路供电，如果采用功放电路直接改前级，可以实现惊人的16路供电。两声道共用电源称为单N路供电，两声道独立供电称为双N路供电。经实践，发现分路越多效果越好，做一个双5路供电的功放，不如做单10路供电的功放好。
本功放用料概况：
一、功率管
小功率管为16对飞利浦BC546/556，2对日立B647/D667；中功率管为6对日立B649/D669，大功率管为2对全新老装东芝A1301/C3280
二、板上阻容元件：
电阻为台产厚声、美国PRP、IRC、DALE、日本松下等电阻，电容为德国德国佛罗里德 FROLYT ESKU系列 高文专用 功放胆机分频无极电解、丹麦jantzen Standard Z-Cap发烧分频耦合MKP音频电容。
三、电源部分
1、变压器
9个进口拆机EI型变压器，10W15v-0-15v，空置中心抽头，两个变压器次级串联形成30v-0-30v，大部分采用倍压整流，形成8组电源8路供电，供电压放大级部分。电流放大级也就是输出级供电为一个国产拆机300W环牛。
2、整流
全部采用德国英飞凌碳化硅二极管。据说碳化硅整流二极管是目前性能最好的二极管；
3、滤波
电压放大级的滤波电解松下3300uf50v8对，电流放大级用松下22000uf50v电解一对。因空间和成本限制，电压放大级没有采用稳压，优点是声音开放，缺点是线条感不如稳压。输入缓冲级用的是扼流圈即π型滤波电源板一块。

四、输入缓冲级
缓冲级运放座模块型号为UFEEL高级音响实验室的BD212，运放型号为该实验室HQ21双运放。
五、接线及其它
大量使用英国和弦包银线芯，信号线是镀银线，板上的音频跨线使用了几十元一米的纯银线。音量电位器为日本ALPS27型。变压器、功率管和阻容元件贴有超过60张的UFEEL高级音响实验室的合金贴（花费200多元），用于吸收杂乱电磁波和微震动。废除原机电源线，加装了一个尾插座，使用时请注意电源相位，可用电笔测出排插和功放的火线，把电源线对应插上。功放火线如果插到插排零线去，声音会变得单薄和冲。保险丝用的是瑞士舒特，是经过本人正反比对过的，和火零线一样，不要弄反。

本功放1200元包邮，可咸鱼交易。真要可以优惠。这个价格贵吗？不贵了，本身就是高成本的制作，而结构复杂，手工工作量很大，费时费工。功放售出原则上不退（收到后发现运输损坏、严重故障不能使用可退），但提供终身保修（只要我还干得动），你只需负担来回运费，无论坏到什么程度材料费、修理费我全包了

12变压器双六路供电平衡放大前级，顶级型号，采用分体电源，12个箭猪牛，价格昂贵，烧友定制，图片供参考。可惜很多图片找不到了，仅这几张：

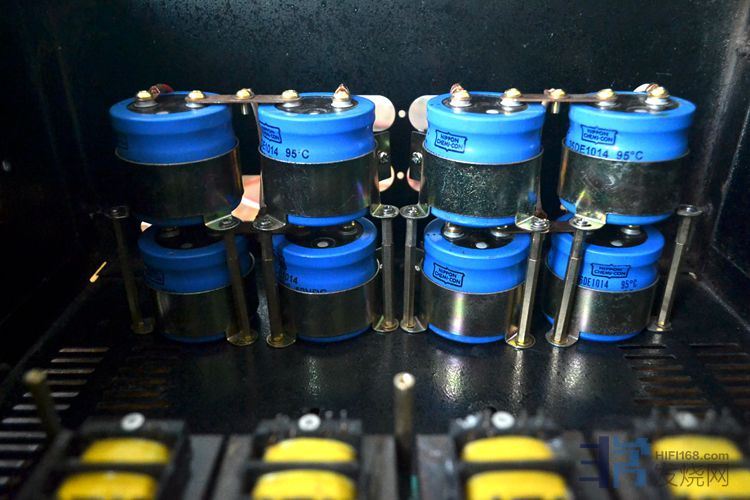

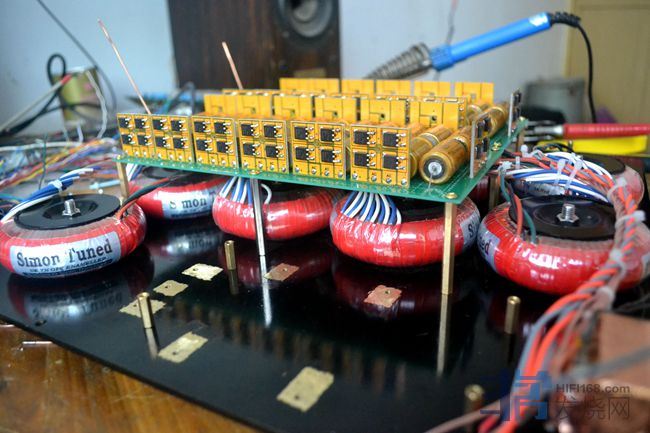

5变压器13路供电平衡放大后级，2*400W，顶级型号，2个1000WO牛，3个100WO牛，铁盒密封灌环氧树脂（可惜铁盒边缘有小洞，环氧树脂泄露出来破相了），BHC大电解和RIFA小电解。烧友定制，和上面的平衡放大前级配套。图片供参考，可惜整机图片找不到了，只找到了一些记录制作过程的照片：

做这么复杂的功放，感觉就是折寿。
