如何安装好一个美标墙插 [复制链接]

上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
1#
t T
发表于 2020-06-08 15:19 |只看楼主
相信各位玩音响等系统的烧友们，都曾经玩过或正在玩或正准备玩电源的烧友，都不可避免的会选择美标墙插。而墙插的面板与接线部位都大同小异。在安装时都或多或少遇到过一些问题，导致不能顺利安装或者对声音产生不利影响。今天跟大家分享下我安装墙插的经验。

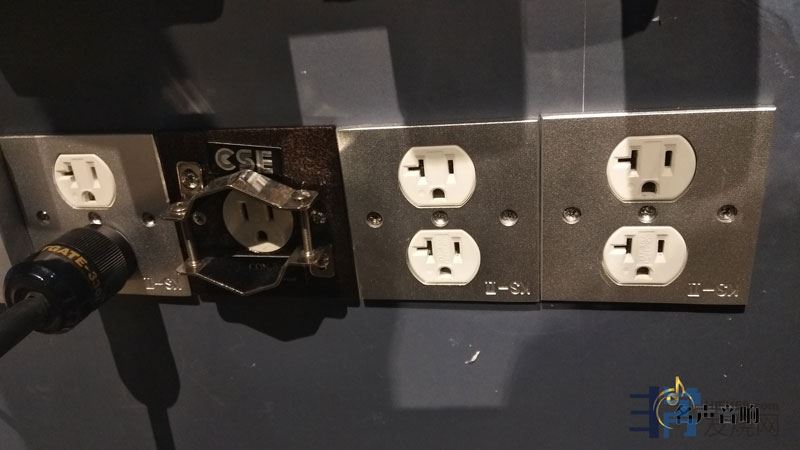

墙插基本就两种，一种双位的，一种单孔的。如图



如果是单孔的，要考虑的是线径是否过粗，一般单孔的墙插，接线部位相对来说都会比较小，而我们的专线线径又会比较粗。可能会出现接不上或者连接不紧密的问题。那怎么办呢？有两种方法
1、将线剪掉一部分，直到可以容纳为准。剪掉一部分并不会有多大影响。
2、去五金店找个合适的线卡。

如果是双位墙插，基本不会有上述问题，但又会遇到另一个问题。美标的墙插都是标准的86式，但通常我们国产的底盒并不是很标准，就会导致双位墙插的放不进去。也有两种方法。
1、在装修安装底盒时就装标准的86式底盒，当然，有条件的烧友可以选择效果更好的，像合金、不锈钢式的86式底盒。
2、将原来安装在墙内的底盒敲掉一部分。普通的底盒都是塑料的，并不是很牢固，用一字螺丝刀抵住配合锤子，很容易就敲掉了。如图：

在确保墙插能够吻合安装后，就要考虑相位和接线问题了，美标的相位与国标是相反的，不熟悉的人很容易接反。但并不是不能用，只是对声音影响蛮大的。

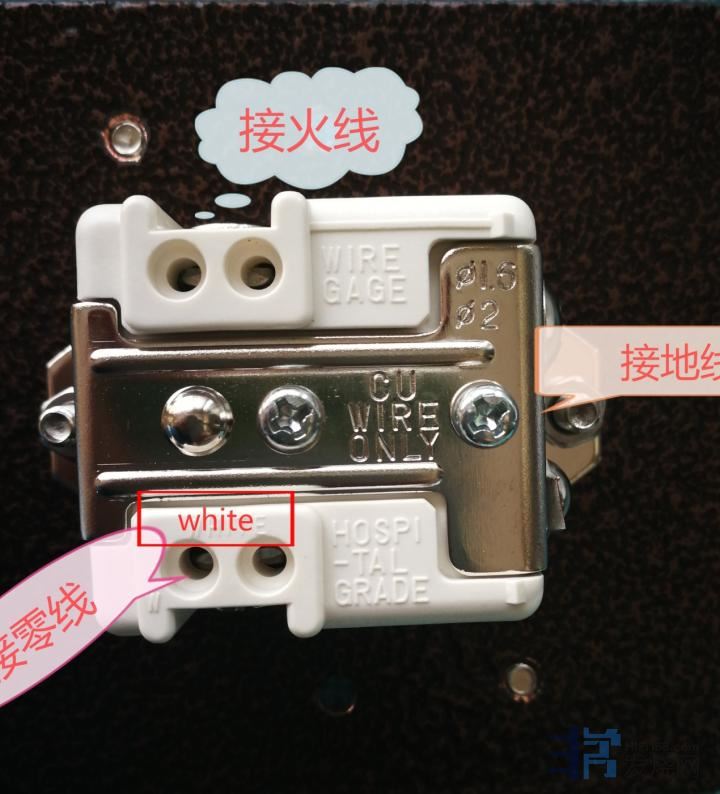

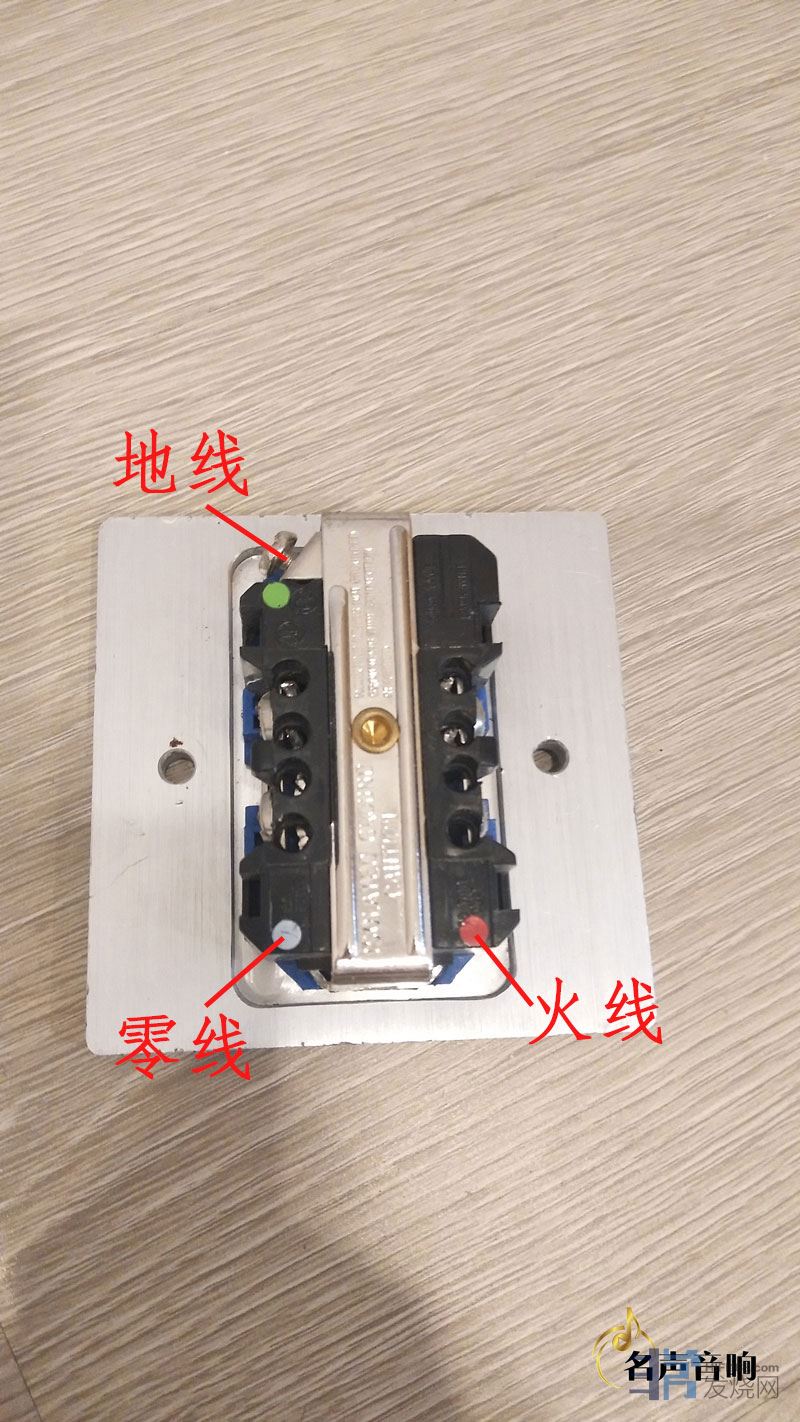

如果观察下墙插，就可以明显看到上面都会有零线火线标识。按照这种接法肯定不会错。





然后就是接线了，在接线时，我们尽量不要让剥掉绝缘层的线暴露在外面。要完整的全部插进去。如果线太粗，或者要进行串联，多根线同时接。那最好是准备线卡。有条件的甚至可以用焊锡焊住防止脱落。因为大部分专线都比较硬，接好后，安装面板时容易脱落或松动。到时出现意外短路，那乐子可就大了。所以还是安全第一。



安装美标墙插其实与安装普通国标并没有什么两样，只要注意好细节，每个人都能很轻松的搞定。


安装好后的美标墙插，最后说一句，一个好的墙插，对声音的正面改善真的是太大了。
本主题由 版主 eric 于 2020/6/8 16:33:07 执行 设置高亮 操作
分享 转发
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
御风听歌
头像

  • 论坛博士后
  • 1510
  • 8455
  • 2012-12-09
2#
t T
发表于 2020-06-08 21:34 |只看该用户

国标插就一定对声音不好吗？！
TOP
上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
3#
t T
发表于 2020-06-09 10:04 |只看楼主

回复 2楼御风听歌的帖子

因为现在大部分器材内部接线方法都是使用的美标接法，用国标当然有影响。如果是国产的，那就另说了
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
李榜
头像

  • 论坛博士后
  • 340
  • 4307
  • 2007-07-27
4#
t T
发表于 2020-06-09 10:35 |只看该用户

所谓的市电插座“相位”问题，全世界的“标准”是一样的：左零右火！至于为什么是“左零右火”的排列方式，它既有历史原因，也有人为因素，还有就是血的教训……
所谓“美标”，即除了美帝等极少数的几个国家地区是地线在下方的，即“倒品字”形式外，全世界几乎都是“正品字”形式，即地线是在上方的！
李榜音响文化（博文室内设计）
www.beone.cn
TOP
george.4
头像

george.4

  • 论坛博士后
  • 19720110
  • 288
  • 1013
  • 2006-02-02
5#
t T
发表于 2020-06-09 11:35 |只看该用户

10平方的线径，接线难度挺大的，
TOP
ming20180321
头像

  • 论坛博士后
  • 619
  • 3384
  • 2018-03-21
6#
t T
发表于 2020-06-17 13:31 |只看该用户

图片上这个接法不对吧，国标是左零右火，美标应该是左火右零
TOP
难得壶荼
头像

  • 论坛博士
  • 33
  • 208
  • 2020-03-22
7#
t T
发表于 2020-06-17 13:45 |只看该用户

回复 6楼ming20180321的帖子

如果地线在下面，也是左零右火
TOP
ming20180321
头像

  • 论坛博士后
  • 619
  • 3384
  • 2018-03-21
8#
t T
发表于 2020-06-19 15:32 |只看该用户

回复 1楼上海名线屋的帖子

是否照这个安装，声音就会有改善？能说清楚是那方面？
TOP
上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
9#
t T
发表于 2020-06-20 11:44 |只看楼主

回复 8楼ming20180321的帖子

好的墙插对声音当然会有改善，比如背景层次、能量等，这种安装方法是一点使用心得，可以借鉴
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
广州音乐传真
头像

  • 论坛博士后
  • 1922
  • 8142
  • 2014-11-26
10#
t T
发表于 2020-06-20 21:03 |只看该用户

好文，谢谢分享，值得借鉴学习
TOP
上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
11#
t T
发表于 2020-06-23 10:36 |只看楼主

分享
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
tbq66666
头像

tbq66666

  • 论坛博士后
  • 19720110
  • 1308
  • 2333
  • 2004-12-10
12#
t T
发表于 2020-06-28 16:38 |只看该用户

国产器材用国标是绝配！
TOP
gzcops
头像

  • 论坛博士后
  • 394
  • 1564
  • 2014-11-21
13#
t T
发表于 2020-06-30 20:57 |只看该用户

提一个小问题：

看图发现，墙内的电源线其实就是普通的电工电源线，接好后，连接设备插入插座的却是发烧级的电源线。

请问，这样差异巨大的线材，连接后的效果，是短板（电工线）效应呢，还是长板（发烧电源线）效应？
TOP
nethunter
头像

nethunter

  • 论坛博士后
  • 19720110
  • 1519
  • 1689
  • 2003-02-14
14#
t T
发表于 2020-07-03 12:48 |只看该用户

回复 13楼gzcops的帖子

个人理解：
1、电源是音响系统中最重要，出好声最关键的部分。
2、电源传输系统，要做到2点就行：A、足够的水量（电流量足够，就是芯线面积够大） B、尽量干净（少传输电网的噪声杂音）
3、电源线（全频）、信号线（音色）、喇叭线（速度），每个环节都可以调节声音，电源系统部分的调节性价比最高，也是最均衡的，不会破环原来系统调节出来的三频平衡。
4、音响系统尽可能同在一个插座（电网的输出点）上输出，这样可以保证强弱、速度、相位的一致，就是给系统一个统一的起点。
EL | www.eagleland.cn

摄影，是孤独者之舞。
音乐，是孤独者之心。
TOP
上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
15#
t T
发表于 2020-07-11 09:46 |只看楼主

顶顶
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
上海名线屋
头像

  • 论坛博士后
  • 1869
  • 15984
  • 2012-09-20
16#
t T
发表于 2020-07-22 09:46 |只看楼主

分享
门市：上海市黄浦区中山南路1820号丽影音响广场1楼109馆(名线屋):13817565572
试音室：上海市黄浦区中山南路1820号丽影音响广场2楼208馆，13761676007
名线屋淘宝旗舰店
名线屋官网
TOP
