实例二：
第二间是专用于HIFI音响的电源专线，从电表下面引独立的10平方英国倍耐力pirelli防阻燃电线上到三楼听音室门后，装入电箱。照明和音响独立用德国ABL漏电保护开关+德国ABL空气开关，分组接入墙插座上。

(2019/11/10 21:07:13 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
32#
t T
发表于 2019-10-29 10:29 |显示全部

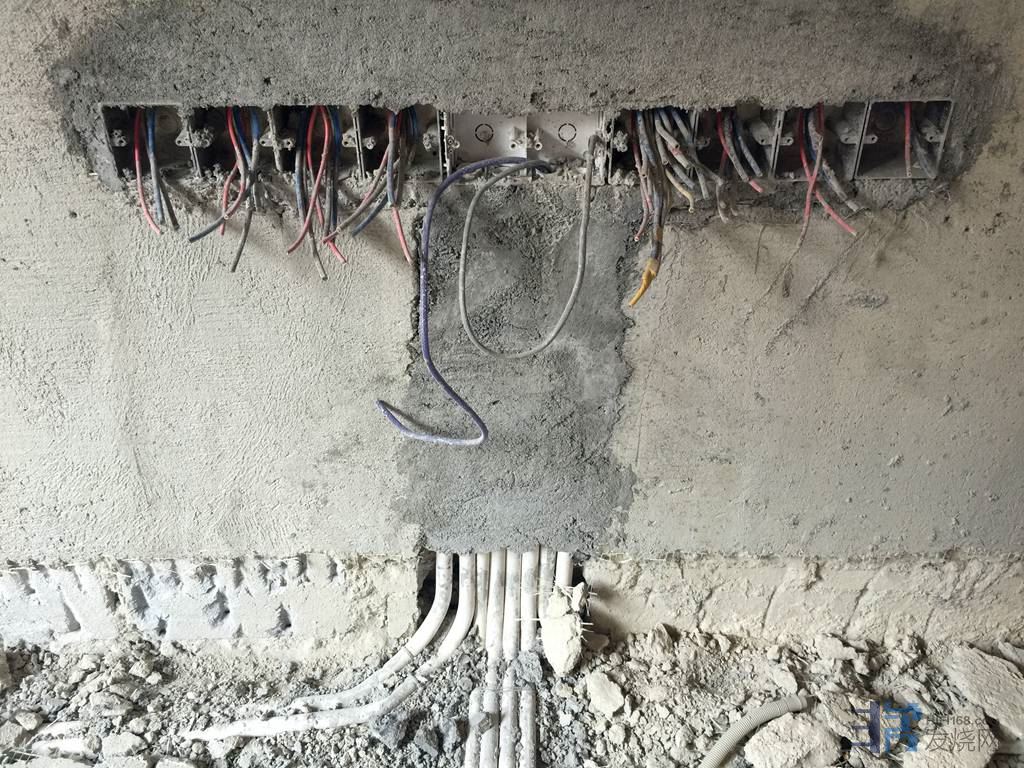

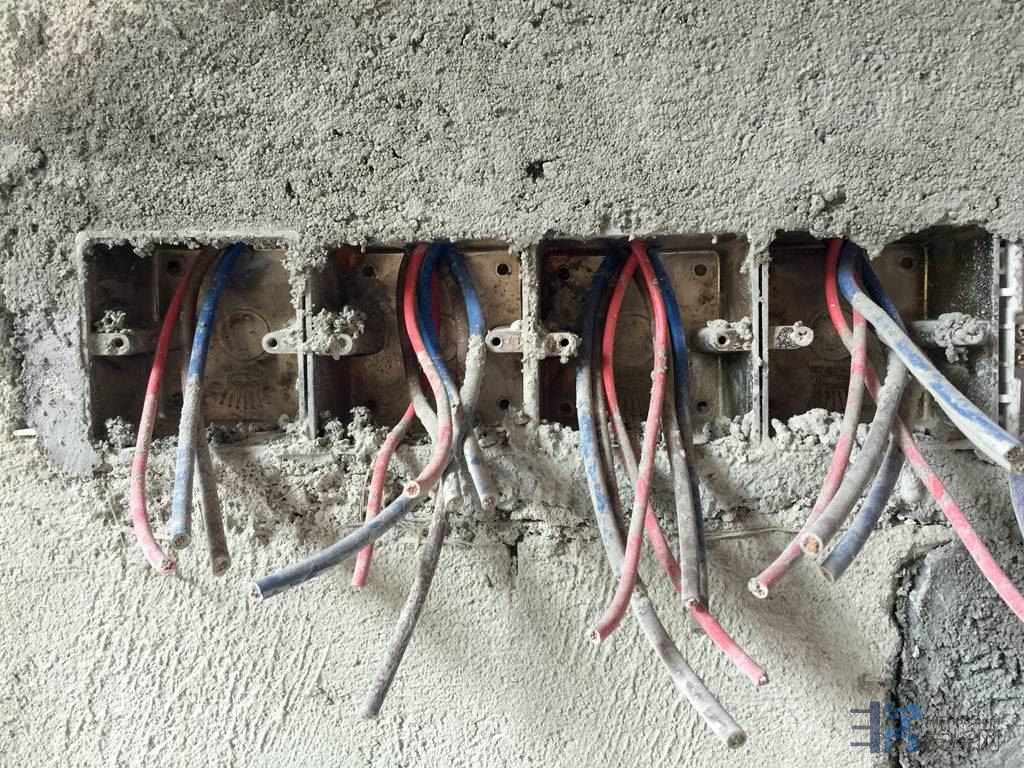

主人家要求安装插座高点，可能要加HIFI架子（其实还是不太合理，我认为低重心放低比较优良）。他要分开供电给收音机。LP。CD。前级。后级。多备几个插座备用，这里装了8只SIN深厚金属合金底合，方便接线和压线。

(2019/10/29 10:29:06 上传)



(2019/10/29 10:29:06 上传)



(2019/10/29 10:29:06 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
33#
t T
发表于 2019-10-29 10:38 |显示全部

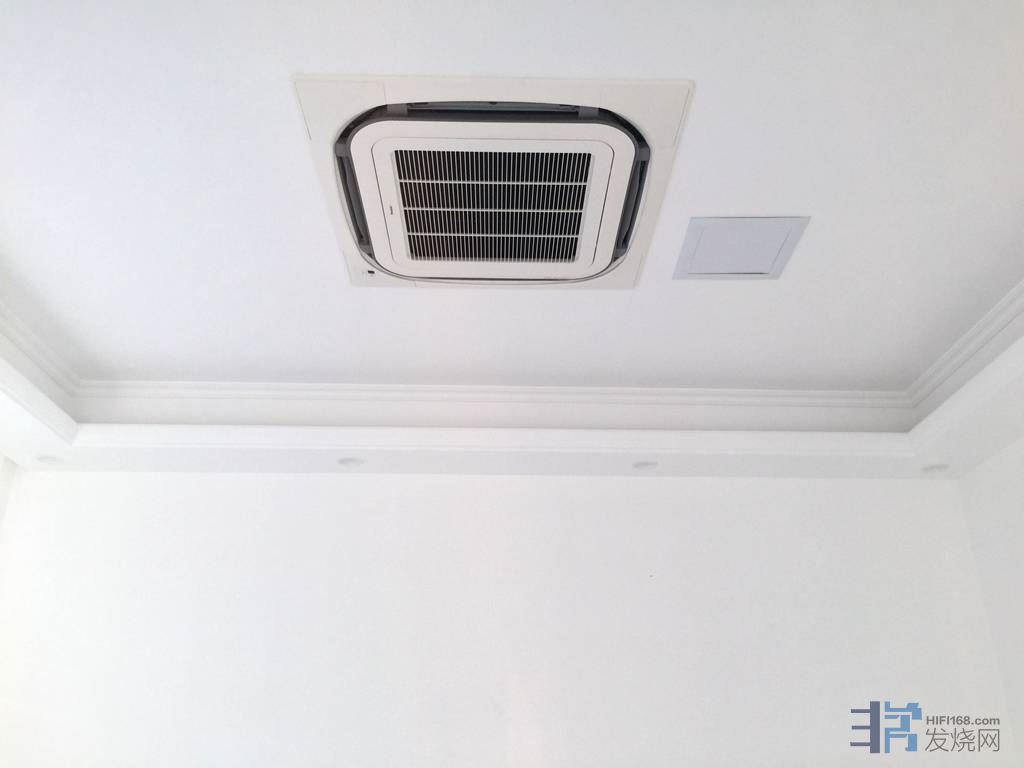

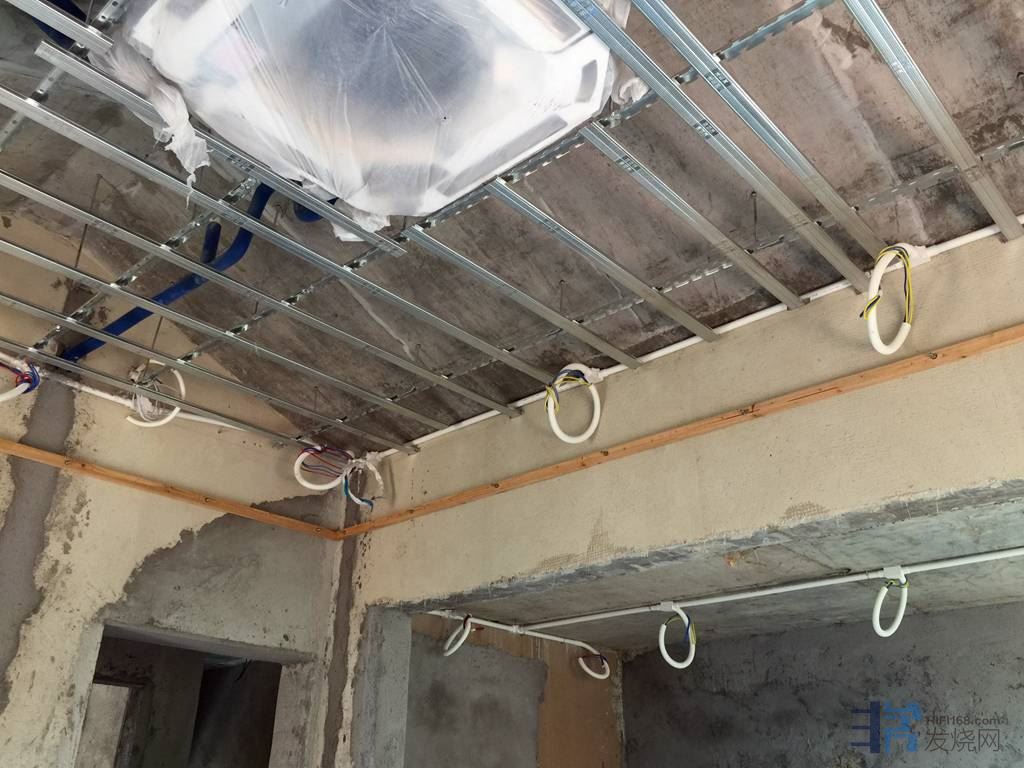

吊顶空调，要做好基建工程，顶部要吊厚来隔音。

(2019/10/29 10:38:19 上传)



(2019/10/29 10:38:19 上传)



(2019/10/29 10:38:19 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
34#
t T
发表于 2019-10-29 10:46 |显示全部

环境四周：对声音有影响的窗口，该封就封，最好是砖墙封好，大窗口的用窗布拉上，美观大方。
HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
35#
t T
发表于 2019-10-29 10:58 |显示全部

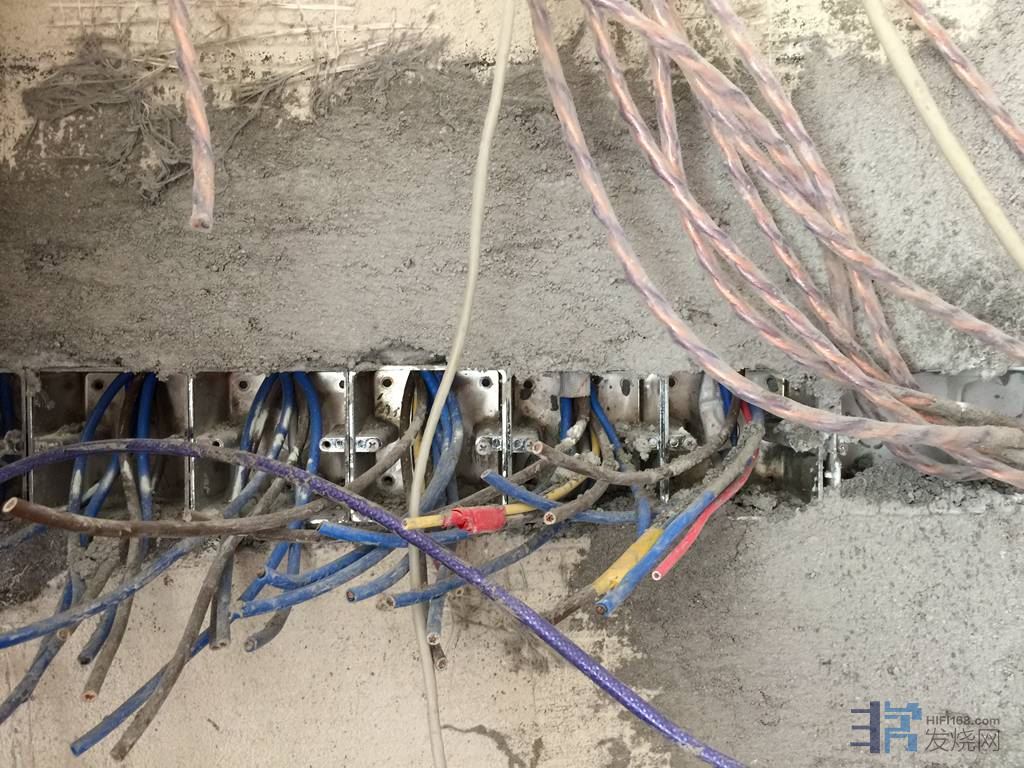

音响专用地线：打入三根铜包钢20MM/1.5O米长的专用地棒，打入一楼潮湿地底，然后把10平方倍耐力专用地线引上三楼的8个墙插里完工。电箱只配照明和专线的ABL漏保空开。分开供电，减少干扰和串扰。

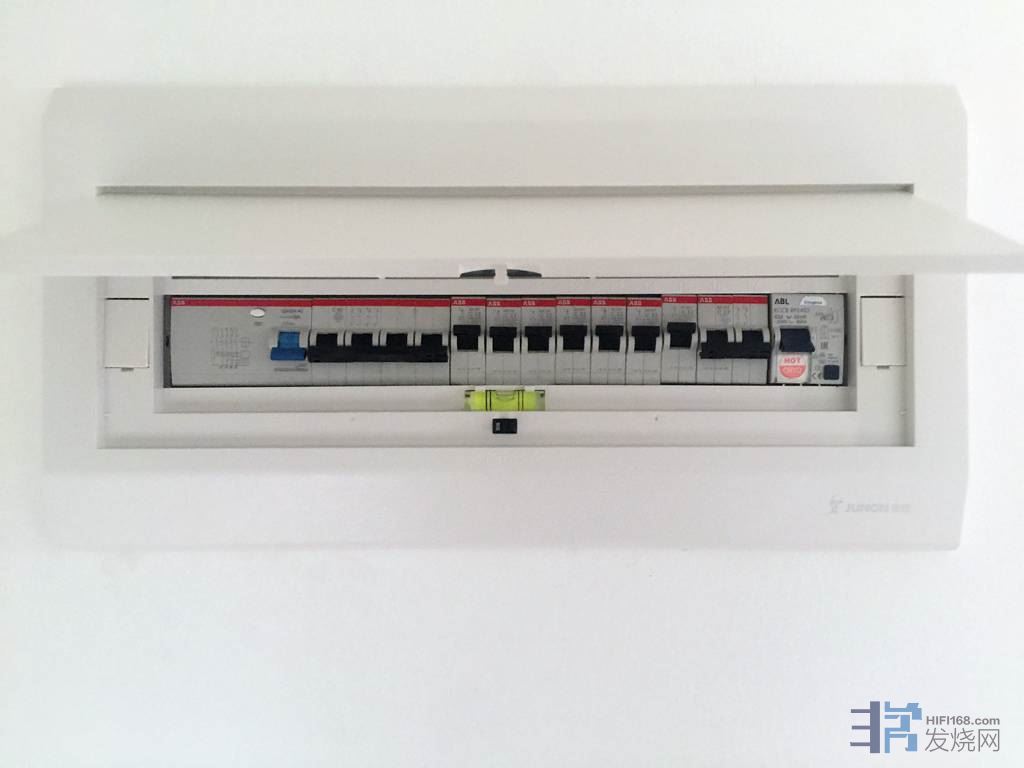

音响室门后的电箱。

(2019/10/29 10:58:20 上传)



(2019/10/29 10:58:20 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
36#
t T
发表于 2019-10-29 11:05 |显示全部

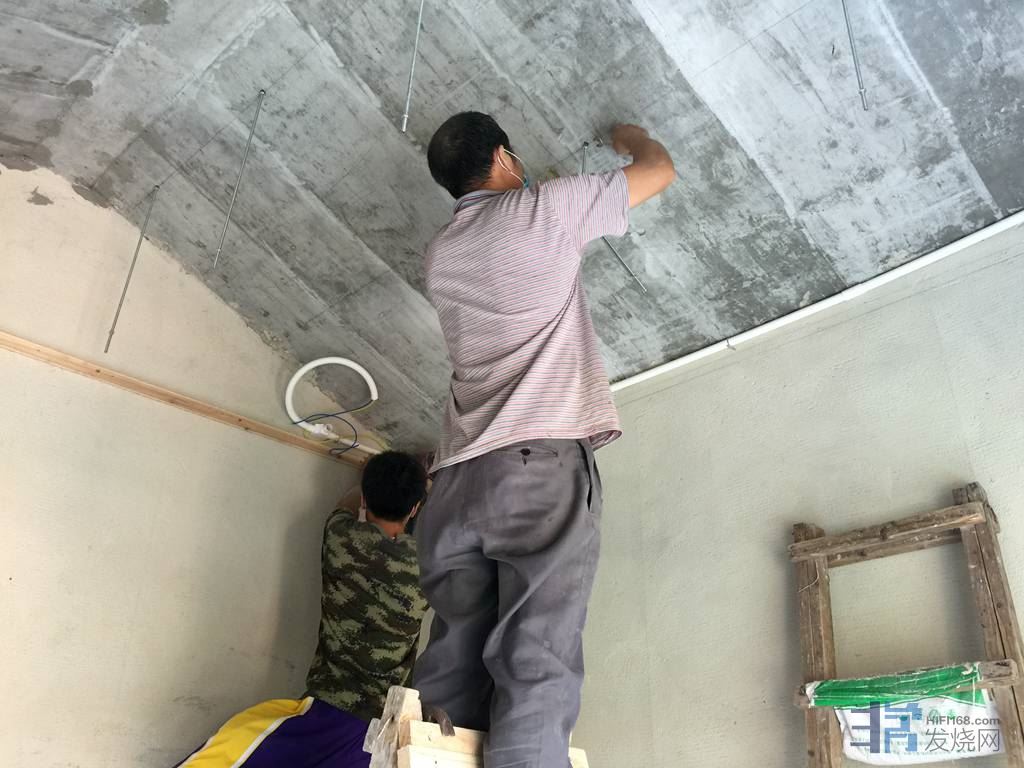

吊好顶部，装好空调，装好排气系统，加入吸音防震材料，做好地板，灰好墙面，准备装插座。

(2019/11/10 20:31:35 上传)



(2019/11/10 20:31:35 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
37#
t T
发表于 2019-10-29 11:10 |显示全部

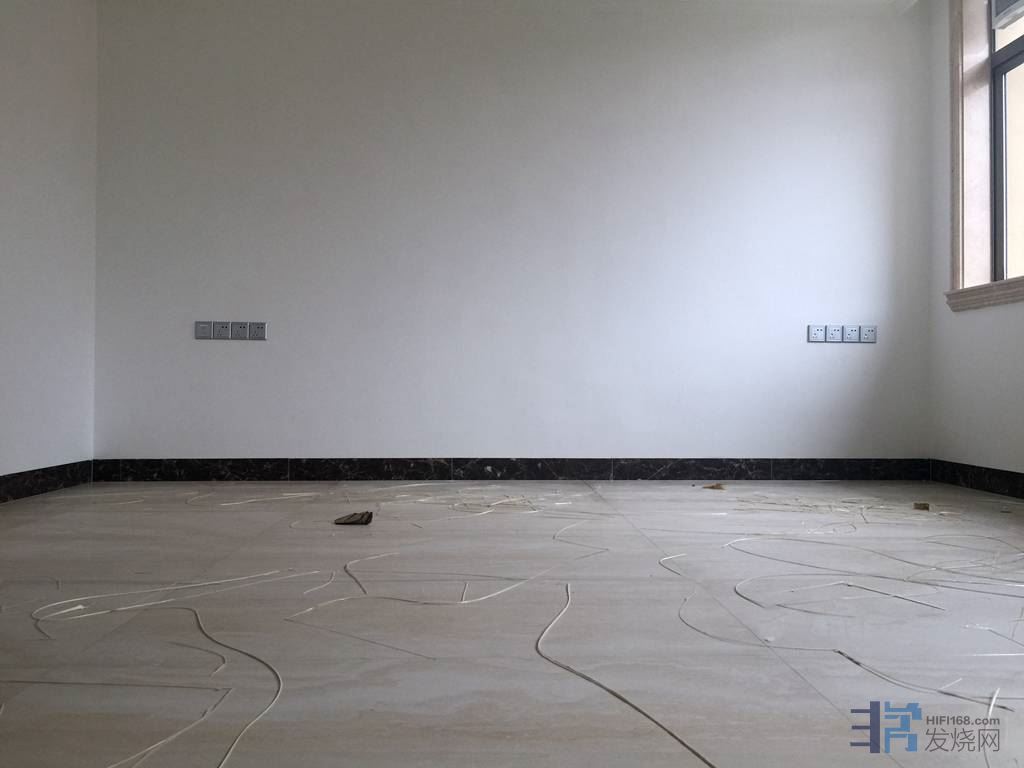

双层中空密封玻璃窗对声音比较好。环境四周做好，是这样子的，一整理干净，还是比较美的。

(2019/11/10 20:29:50 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
38#
t T
发表于 2019-10-29 11:14 |显示全部

为了靓声，为了隔音，设计双重密封推拉门。推拉门效果比较理想。
HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
39#
t T
发表于 2019-10-29 11:26 |显示全部

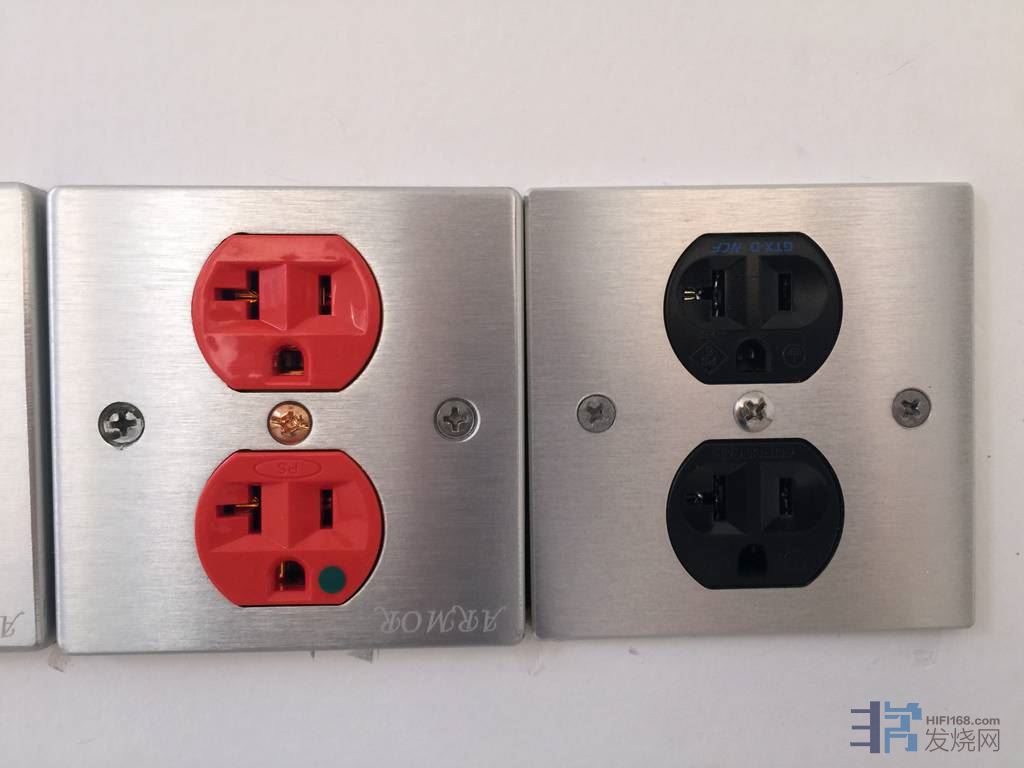

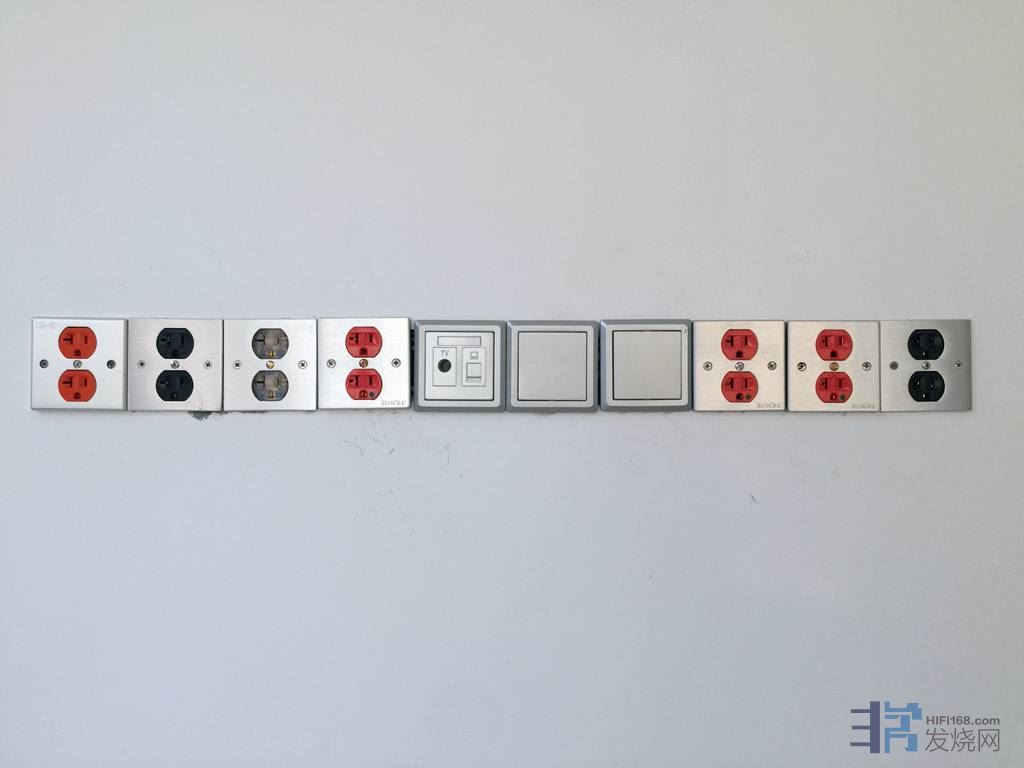

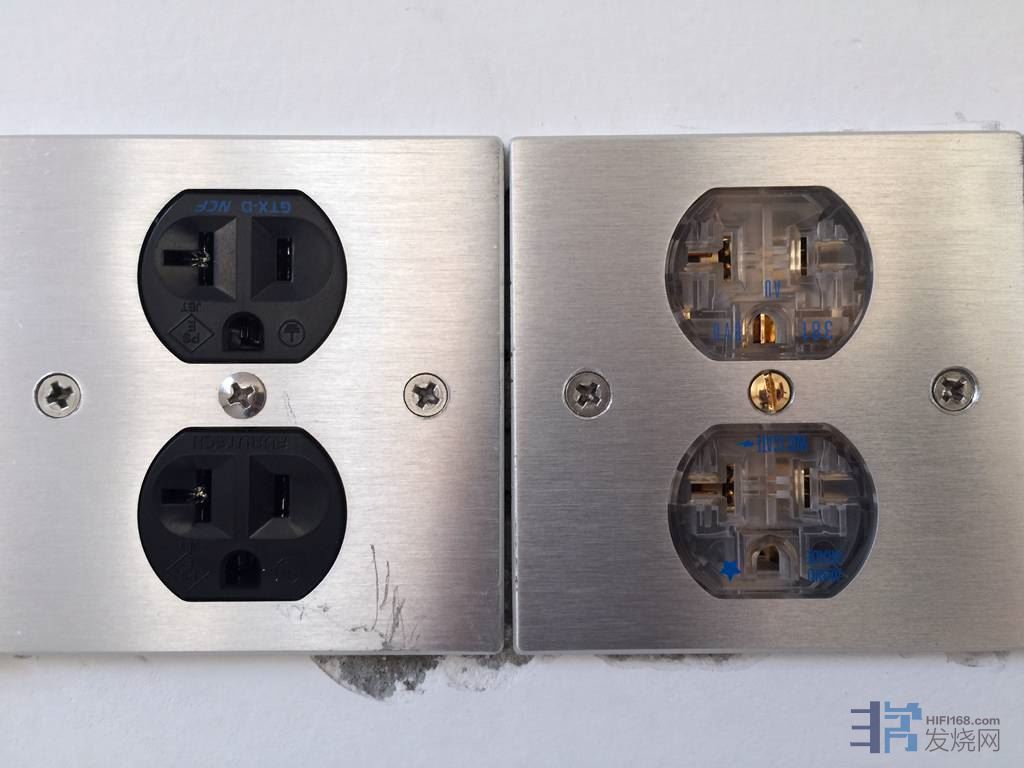

装好插座：美国威记 WATTGATE 瓦特 EVO 381AU 镀金电源插一只供后级专用。新款旗舰古河墙插 Furutech GTX-D NCF 纳米晶体镀佬电源墙插座二只供CD和前级用。美国Cooper库柏 IG8300 -196度冷冻处理电源插座二只。美国PS AUDIO 镀铑插座二只。

(2019/10/29 11:26:08 上传)



(2019/10/29 11:26:08 上传)



(2019/10/29 11:26:08 上传)


HIFI是个无底洞！--------乐林8t
TOP
乐林8
头像

乐林8

  • 论坛博士后
  • 19720110
  • 13104
  • 65052
  • 2005-05-29
40#
t T
发表于 2019-10-29 11:41 |显示全部

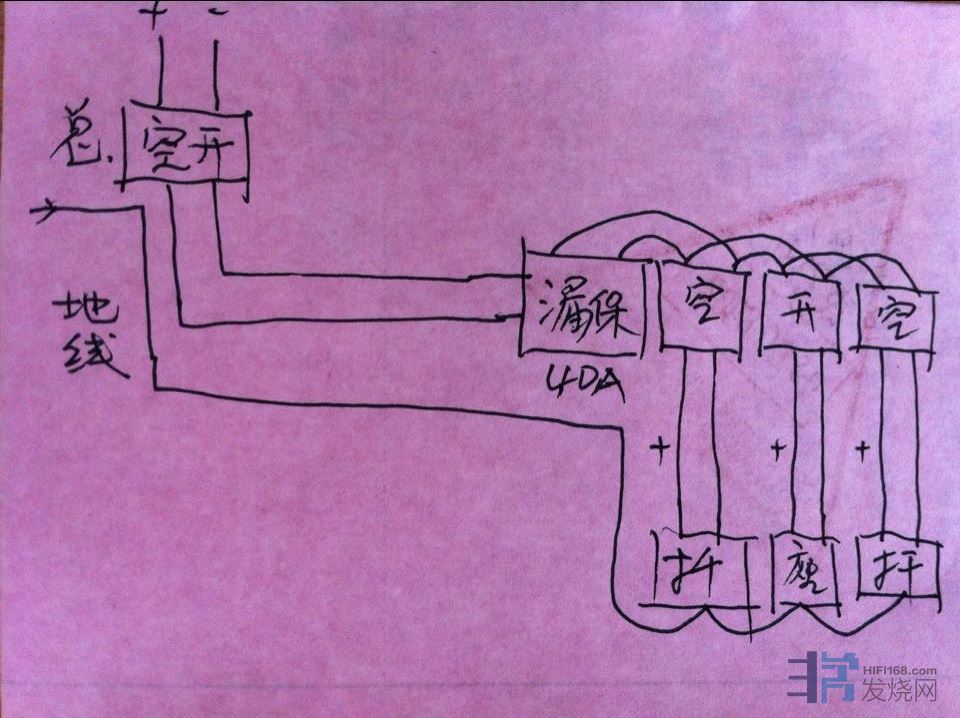

简单施工图纸，分三组线接入墙插座。

(2019/10/29 11:41:31 上传)
