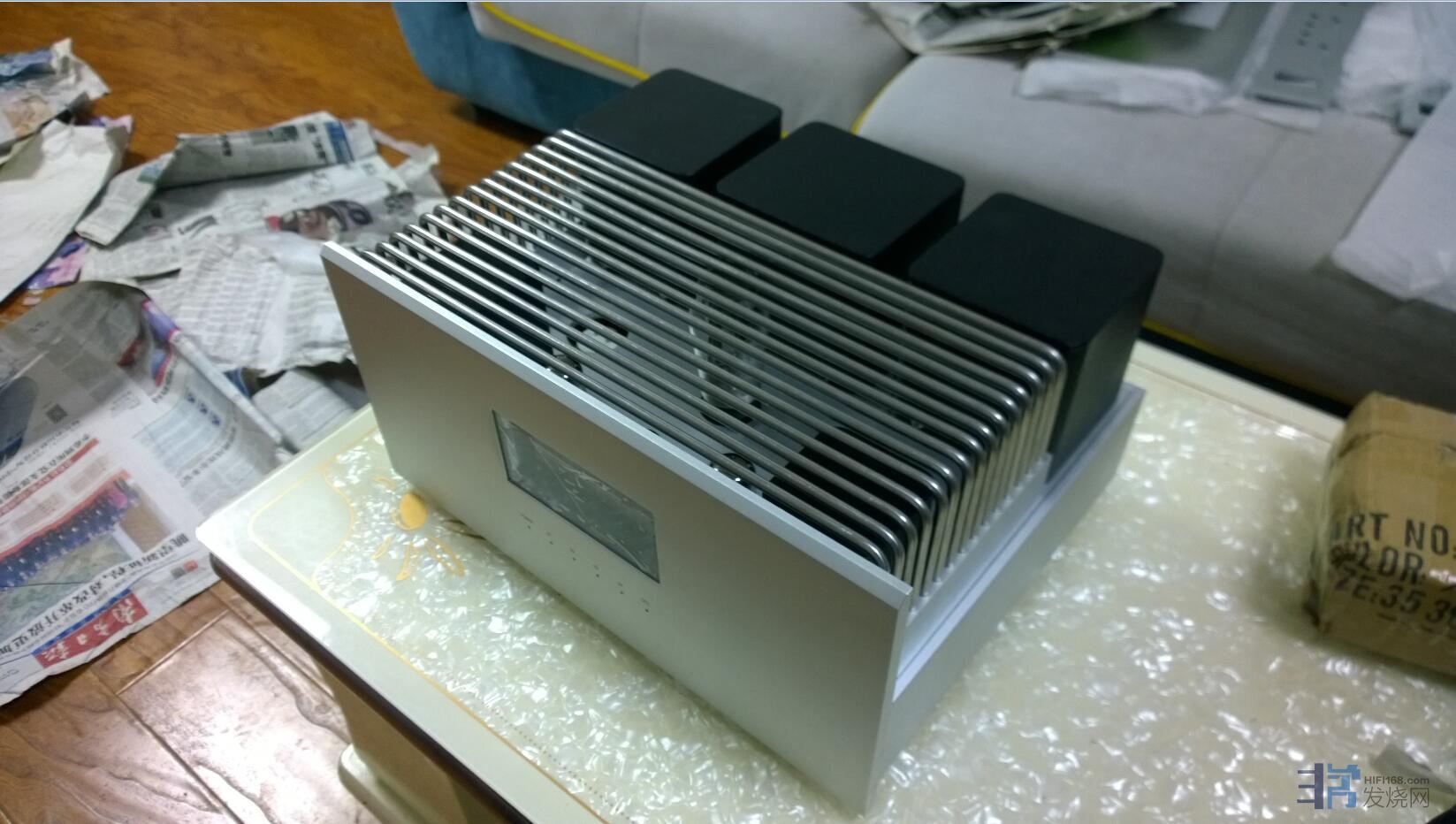

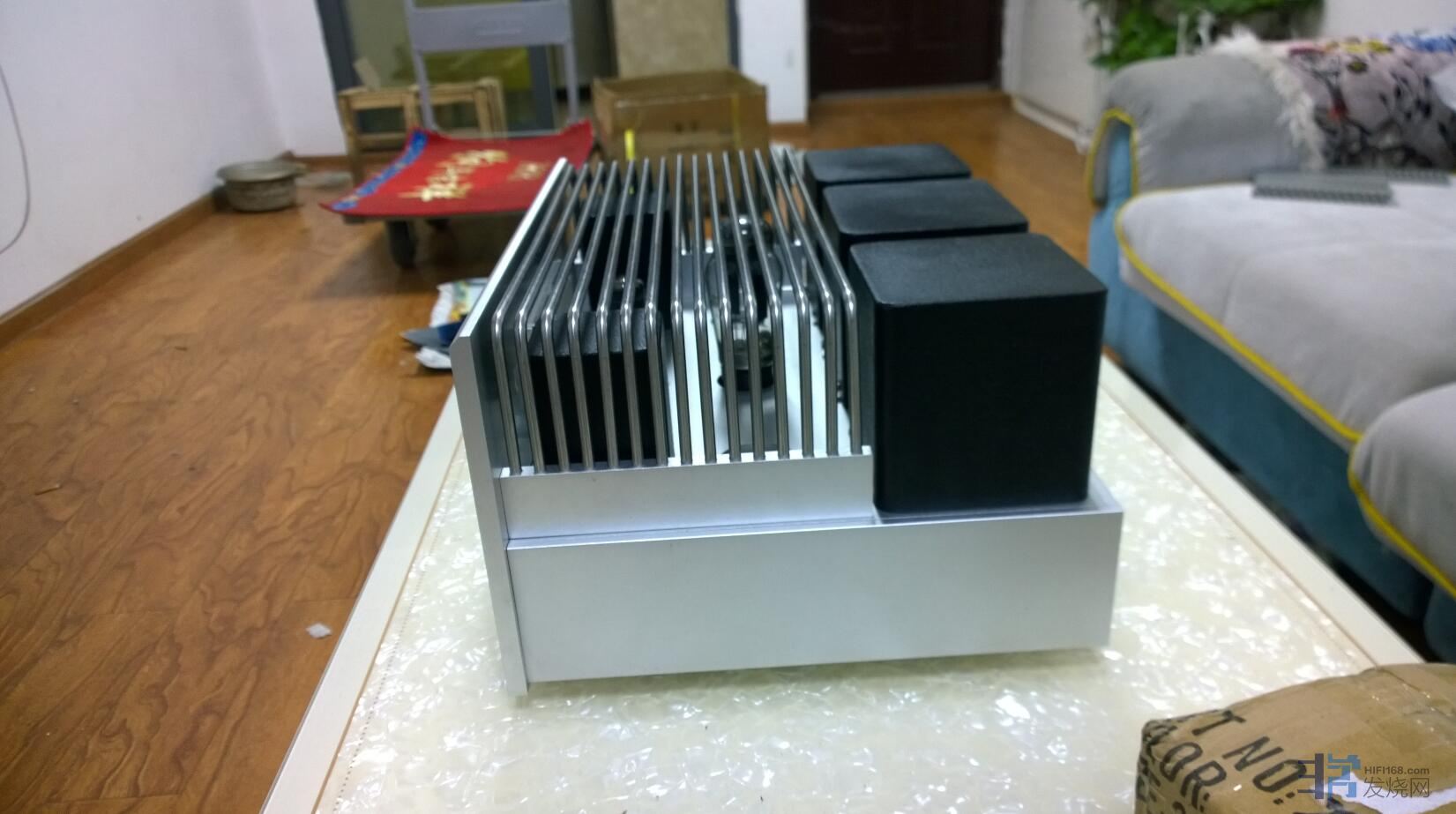

新款300B胆机试推ATC7音箱 [复制链接]

外观不错 赞一个

不错

外观不错 赞一个 追风少爷 发表于 2018/9/6 19:33:30

我觉得里面比外观很好，许多DIY包括大厂外型就以土炮！缺乏让人眼前一亮的感觉.

花了多少银两？！

回复 2楼追风少爷的帖子

感谢支持

回复 4楼黄山毛峰的帖子

外观和内部后面继续再改进吧，这次的机器完成度应该在百分之八十，还需要继续努力去处理细节，

关于机器设计：说到300B发烧友都不陌生，他是一支典型的直热氧化物阴极直热管，其优点就不做多赘述，说说他的短板。300B在圈内一直都是褒贬不一，其中说的最多的就是他的低音问题和推动问题，综合这些问题，前后共试验了十来种电路，这其中就有那些经典的五极管推动电路，包含91电路，两级三极管共阴直藕电路，两级共阴加推动牛电路，反复对比后，决定用两级三极管加推动变压器来推动300B，五极管推动声音有特点，动态也可以，只是五极管音染偏重，个人比较喜欢那种低音染的声音。。主高压用胆石混合整流，取它的原因是，胆石混合整流具有电子管整流的声音特性，也具有动态电流足的优点，也可方便更换不同整流电子管，输出电压为380V。推动级为独立一组电压整流，采用场效应管稳压输出，输出电压为260V。机器为固定偏压设计栅压为-60V--- -120V，主要考虑300B功率本来不大，如果采用自偏，那电压会抬高到400V以上，阴极电阻电容选用不当都会影响声音，机器工作的时候阴极电阻会白白损失掉几十瓦的功耗，同时发热量也很大，自偏压动态有明显不足，虽然有朋友觉得自偏的声音更柔和，其实声音柔和与硬朗不是由偏压方式完全决定的，电路架构和元件也会影响。

关于机器选料：电容采用原装红宝石电解电容，虽然指标不是电解电容中最好的，主要取它的音乐性，信号部分使用的电阻采用国宝的金属膜电阻，选用该电阻主要取他的声音速度和透明度，栅压部分选用DALE电阻，主要取它的低温飘和精度，第一级和第二季阴极电容选用思碧电容，主要取他的声音厚的特点，虽然有音染，但是折中选他的原因是，它具备设计所需要的声音厚度和力度以及音乐性。电源变压器选用的是Z11的114铁芯和国营厂QZ漆包线绕制，并用环氧树脂直接灌封在变压器罩子里面，以降低震动干扰和电磁干扰，输出牛选用Z10的105铁芯，漆包线为台湾QA漆包线，采用无骨架层层垫纸工艺绕制，以及选用天然蜂蜡进行浸渍，选用蜂蜡主要取它的低介电，成型后用环氧树脂直接灌封在变压器罩内，以降低外部对它产生的干扰。推动牛选用Z9的19铁芯，漆包线为台湾QA，，同样采用蜂蜡浸渍，灌封。整机采用PCB模块式设计，可能部分烧友会觉得搭棚更好，其实两者都有各自的优势，就看具体实施中的应用，应扬长避短，放眼当代的进口胆机，大部分还是采用了PCB，这也证明PCB有应用价值，至于声音好坏，主要看电路架构和选用的元件和所设计的电路是否登对，设计者对音乐是否有正确的认识。

300B单端推ATC7的录音，暂时用的电脑做的音源
http://www.iqiyi.com/w_19s0pzlbip.html

http://www.iqiyi.com/w_19s0pzn25d.html

对小7投送目光已许久，一直想收藏一对。

回复 12楼音舞者的帖子

喜欢就直接拿下，可以收藏的箱子，潜力不小

3、关于机器功能：机器为全遥控设计，电源总开关和电源尾座一体，在长期不用机器的时候需要关闭该开关，平时使用只需按下遥控器的开关即可开关机，机器设计有开机音量自动归零功能，每次开机音量自动处于关闭状态，需用遥控器打开音量。如不需要此功能，机器内可断开跳线关闭音量自动归零功能。音源输入设置4路，可通过遥控器切换，可满足日常多音源使用，功率输出阻抗默认为4欧和8欧，（16欧和其他阻抗可选）

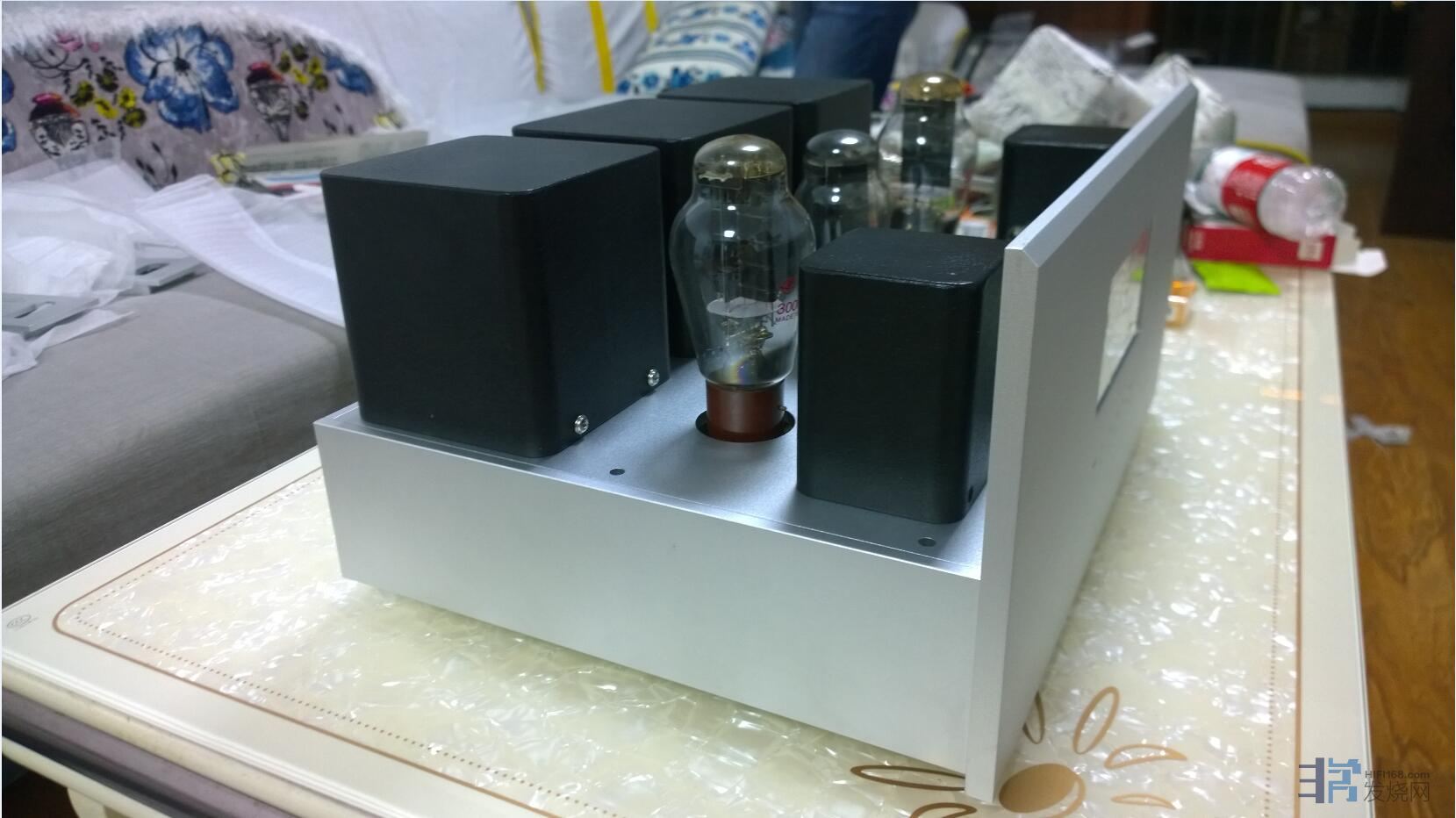

喜欢把胆放在前面 看着灯丝发着幽幽的黄光 暖声暖心

喜欢把胆放在前面 看着灯丝发着幽幽的黄光 暖声暖心 红点 发表于 2018/9/21 11:46:37

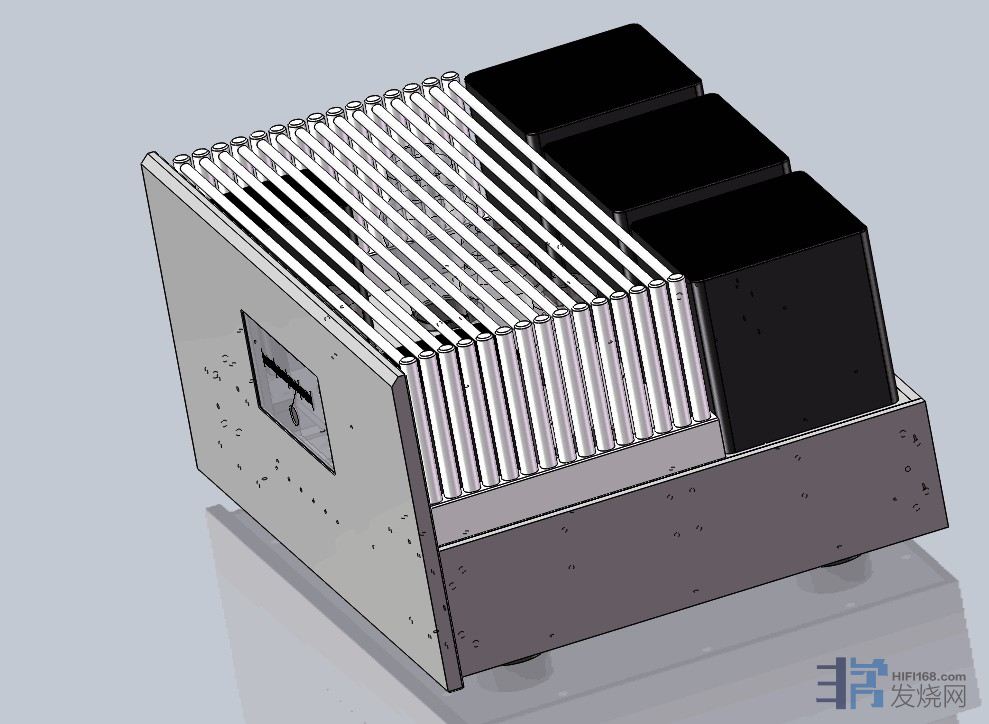

确实胆机在晚上的时候会很迷人，之前设计的外形，胆都在外面的，这次想重新设计一种外观，在很多朋友的建议下才定型这个外观，

值得学习这种玩法

8欧1W状态下1Khz的失真测试为0.5%,抛去信号发生器失真，实际失真为0.2%

回复 1楼lilifeng900315的帖子

回复 1楼lilifeng900315的帖子 大大红魔 发表于 2018/9/29 9:48:16
