来到工厂，上到二楼简报室，除了工厂老板外，还有Pierre，原来他已经比我们早到在等我们。工厂老板简单地跟我们做了简报，并且交待有些地方不能拍照，工作人员会提示。原来Seprolee是著名的精密电子产品代工厂，除了Devialet在此生产之外，还有其他厂牌的产品。未免暴露别人的产品，所以有此要求。今天是Pierre的生日，回想五年前Devialet还只有18人，现在已经超过400人，Devialet的发展真快速啊！

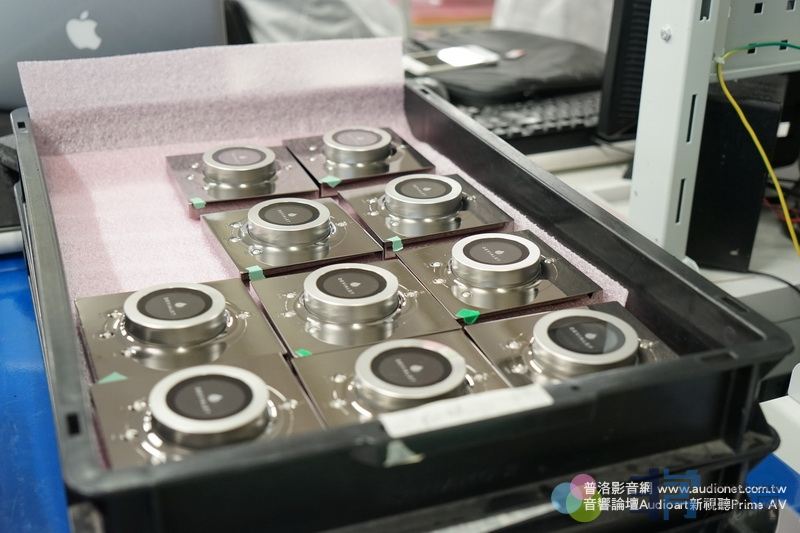

在工厂内，除了看到Devialet功放的生产部门之外，我们也看到Phantom喇叭的生产部门。看到那么多还没有组装的Phantom，在场人员我相信只有一个感想hantom根本就是高科技产物。
光是那个主体框架就像摩托车引擎一样，铸造出来，内部线路板就安装在这个主体框架上，使用的也是跟功放一样微型表面黏者元件。Pierre说，如果没有使用这种元件，Devialet的产品不可能生产，因为体积会非常庞大。
这些微型元件有什么好处呢？可以把产品体积缩到最小，讯号路径也缩到最短，提升功能性与声音表现。说的也是，请想象一下，如果Devialet的功放与Phantom喇叭采用传统穿孔元件来制造，体积该会有多庞大。在Phantom的组装部门内，我没有看到最后喇叭单体组装上去的成品，我猜单体的组装可能不在这个工厂内，或者，没有开发给我们看。

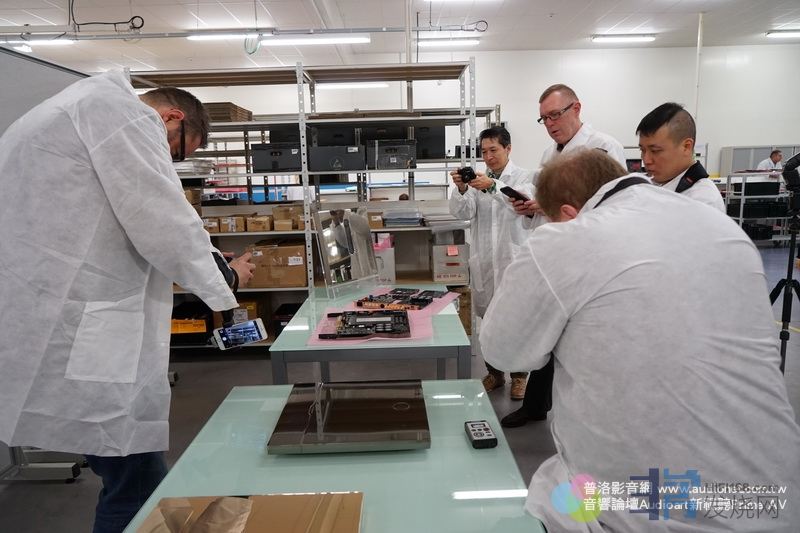

媒体在发问。

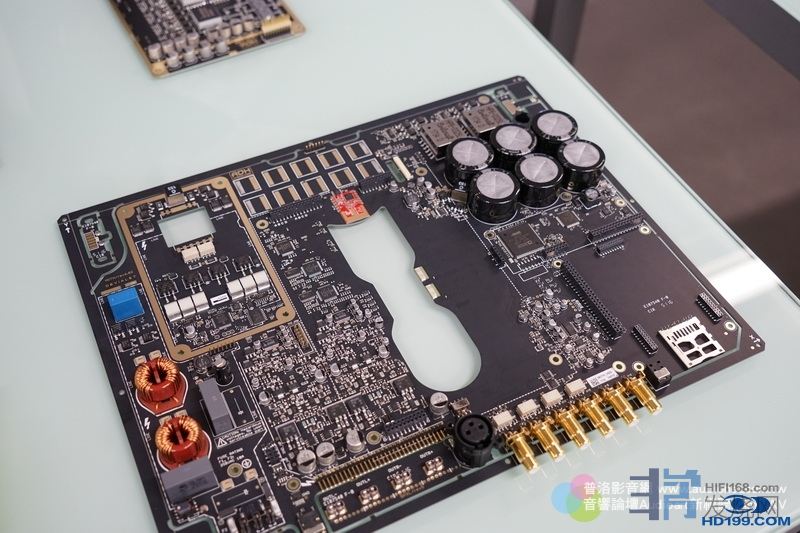

到处可见这块功放母板。

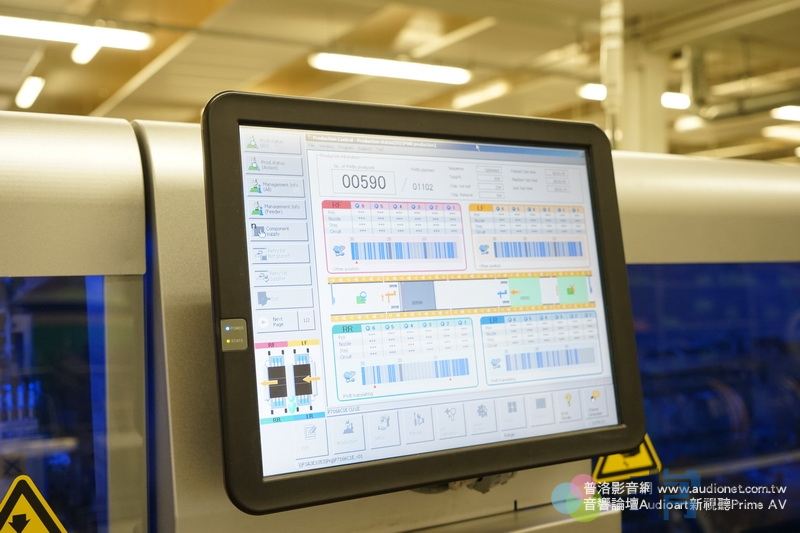

这是Screen Printing机器，也就是应刷上锡膏的机器所附的工作显示。


这是Screen Printing机器。


印好的电路板会自动放上SMD元件。

来到工厂，上到二楼简报室，除了工厂老板外，还有Pierre，原来他已经比我们早到在等我们。工厂老板简单地跟我们做了简报，并且交待有些地方不能拍照，工作人员会提示。原来Seprolee是著名的精密电子产品代工厂，除了Devialet在此生产之外，还有其他厂牌的产品。未免暴露别人的产品，所以有此要求。今天是Pierre的生日，回想五年前Devialet还只有18人，现在已经超过400人，Devialet的发展真快速啊！
在工厂内，除了看到Devialet功放的生产部门之外，我们也看到Phantom喇叭的生产部门。看到那么多还没有组装的Phantom，在场人员我相信只有一个感想hantom根本就是高科技产物。
光是那个主体框架就像摩托车引擎一样，铸造出来，内部线路板就安装在这个主体框架上，使用的也是跟功放一样微型表面黏者元件。Pierre说，如果没有使用这种元件，Devialet的产品不可能生产，因为体积会非常庞大。
这些微型元件有什么好处呢？可以把产品体积缩到最小，讯号路径也缩到最短，提升功能性与声音表现。说的也是，请想象一下，如果Devialet的功放与Phantom喇叭采用传统穿孔元件来制造，体积该会有多庞大。在Phantom的组装部门内，我没有看到最后喇叭单体组装上去的成品，我猜单体的组装可能不在这个工厂内，或者，没有开发给我们看。

媒体在发问。


到处可见这块功放母板。

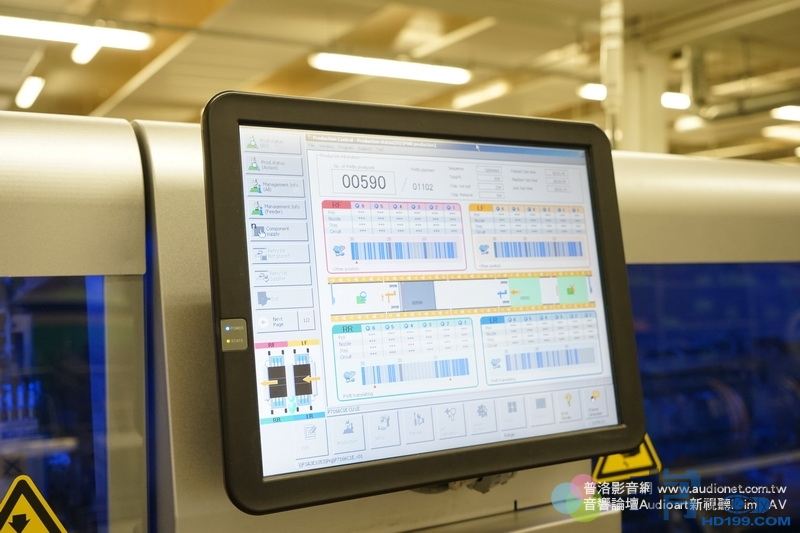

这是Screen Printing机器，也就是应刷上锡膏的机器所附的工作显示。

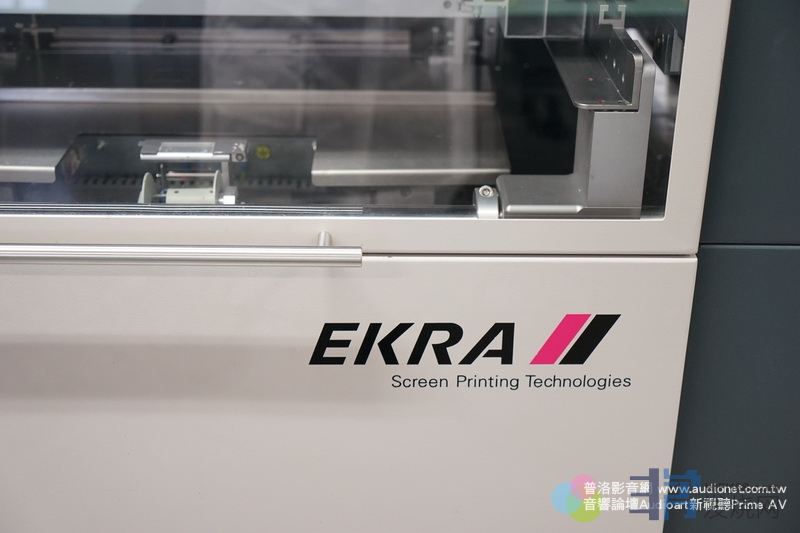

这是Screen Printing机器。

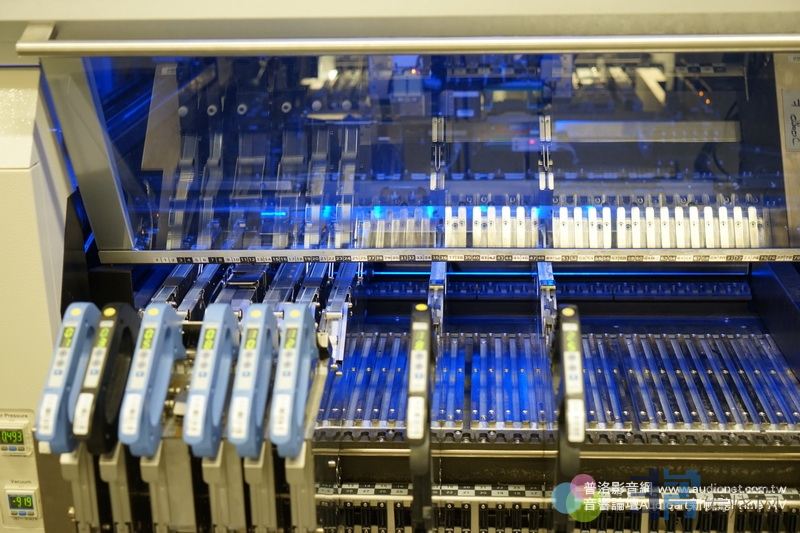

印好的电路板会自动放上SMD元件。

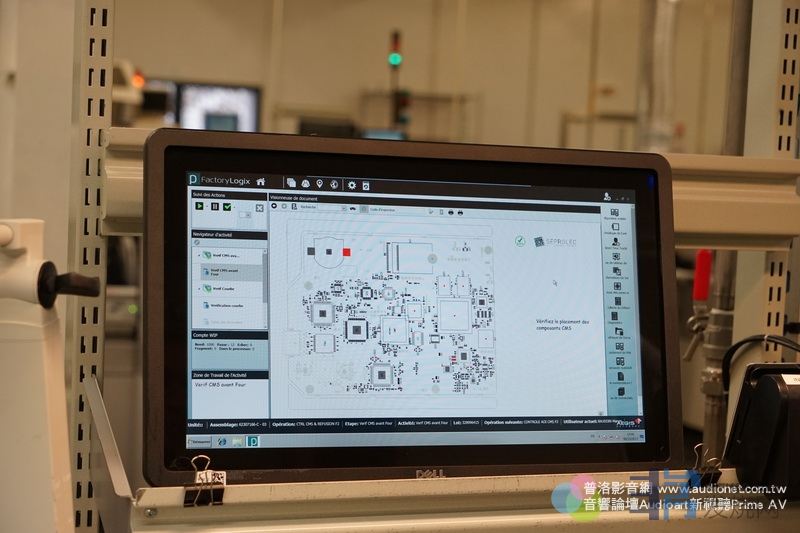

每道工序都有电脑监控，不允许有一丝错误。

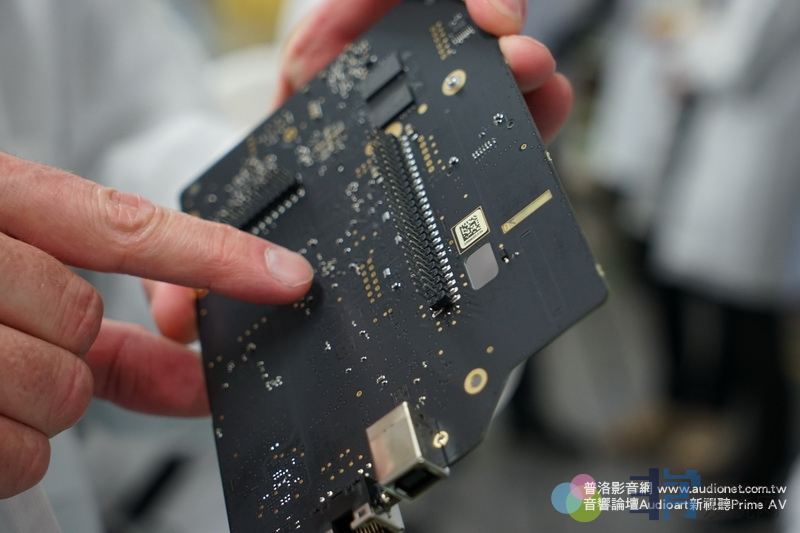

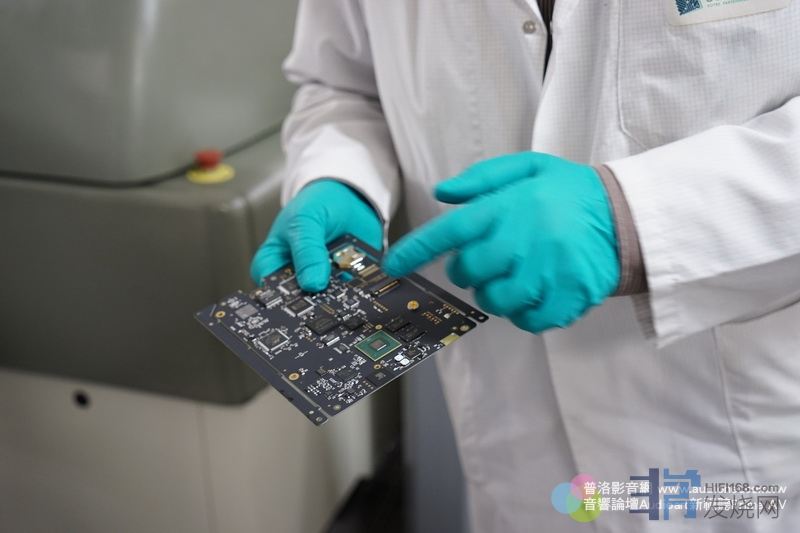

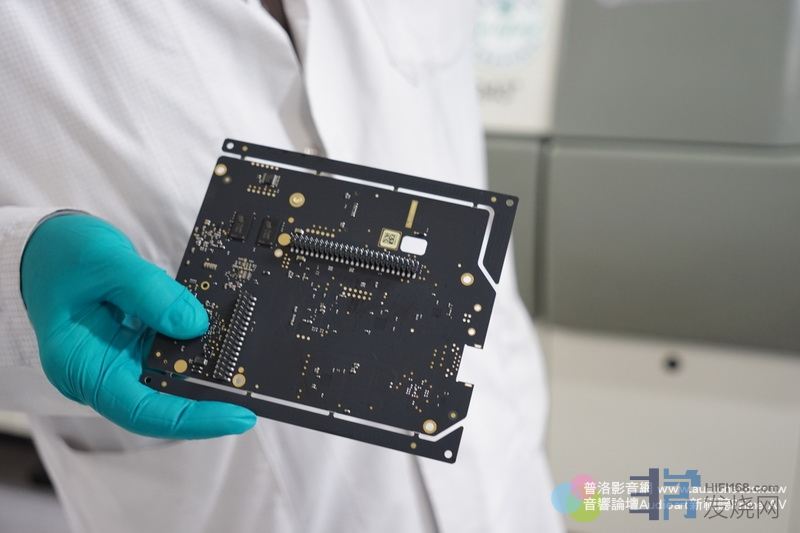

这块是Core Infinity背面手指处就是跟沙粒一般大小的电阻与电容，可惜相机拍不下来。


Core Infinity电路板正在送入烤炉。

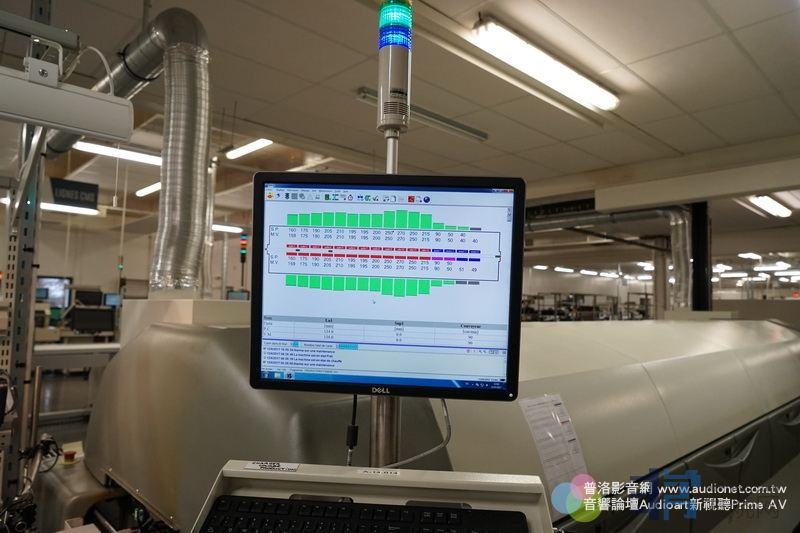

烤炉其实就是长长的隧道，上下都是热源，绿色部分就是热源的温度，请注意温度在隧道中是慢慢升高再慢慢降低，不是完全一样的温度。上面那排绿色温度显示上方热源，下面那排绿色显示下方热源，要两面夹烤，与烤土司一般。

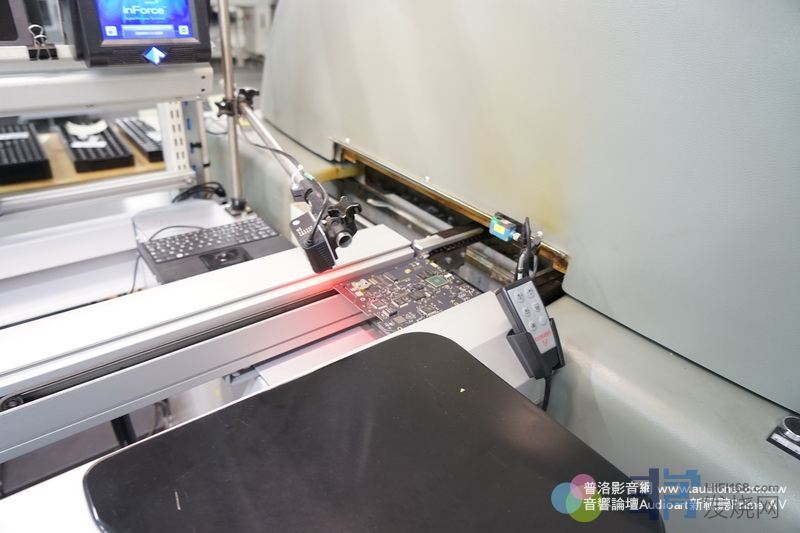

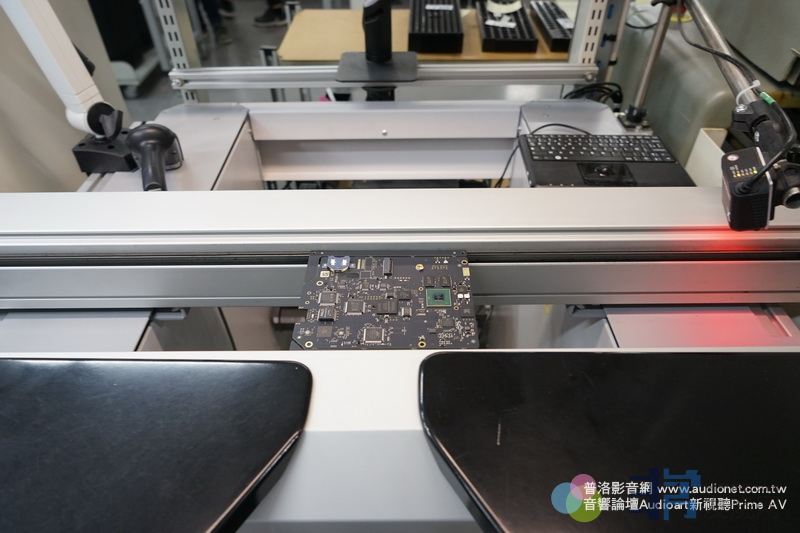

Core Infinity电路板在输送中。

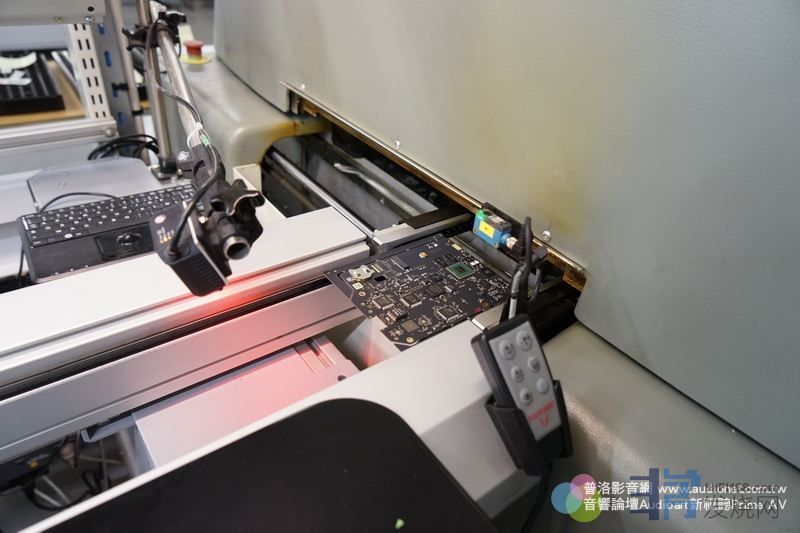

电路板即将进入热烤隧道。


每一处都有电脑监控。


这是长长的锡膏热烤隧道。

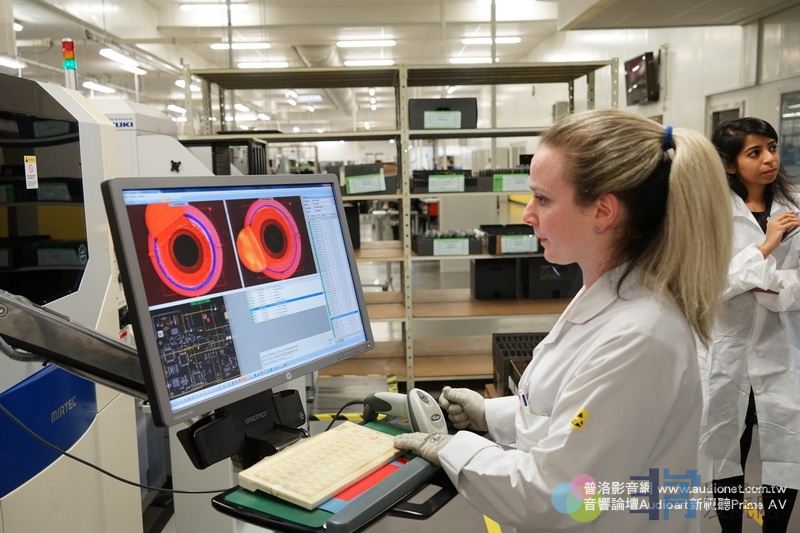

这是光学检验，而且是3D检验，检查IC内部，或每个接点是否都正确焊好。

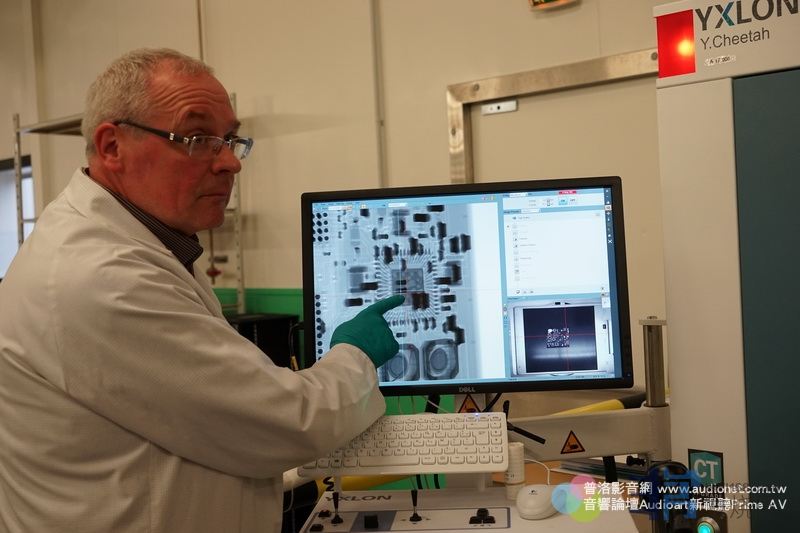

厂长这在解说光学检查要点。


Core Infinity电路板上有900多元件。


每个元件都有针对性的内部检查。

厂长告诉我们电子元件线路放大之后每个接点都要确实焊好。

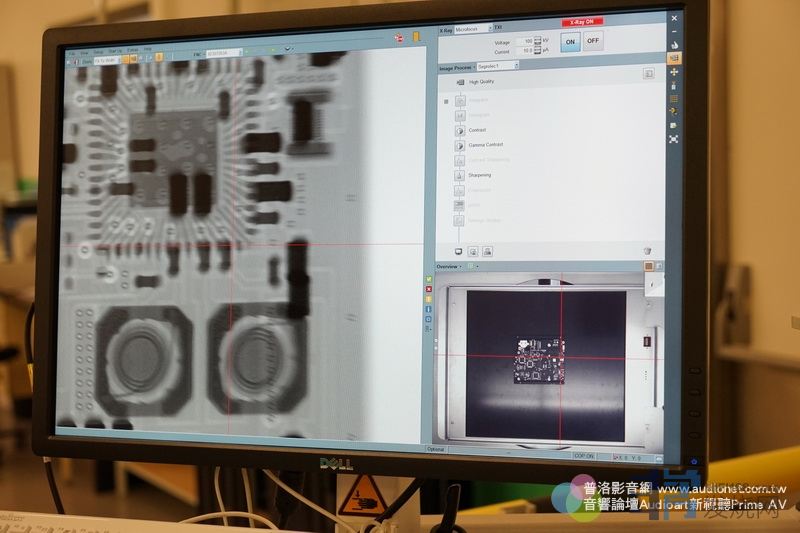

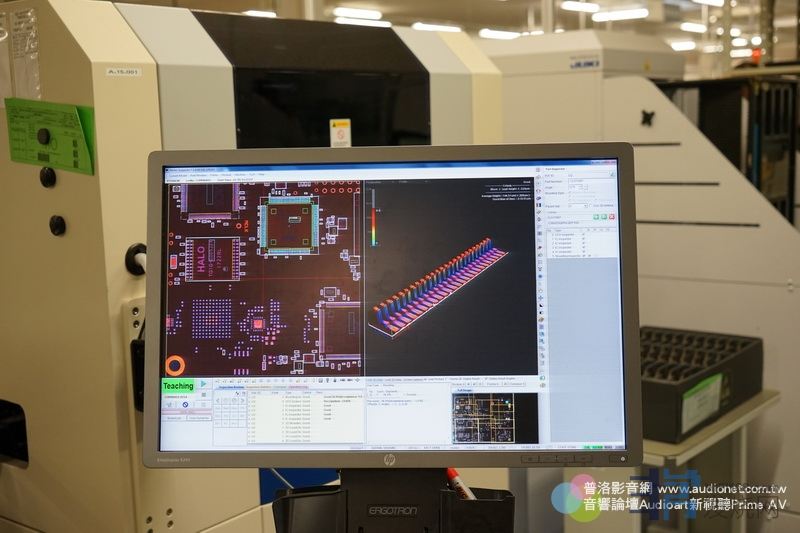

右下方块显示的是光学瞄准要检查的元件，左边大图显示的是元件内部放大。


这也是元件内部的放大检查，这些元件内部都有好几层，肉眼无法检查，只能用光学仪器检查。


这就是光学检验机。

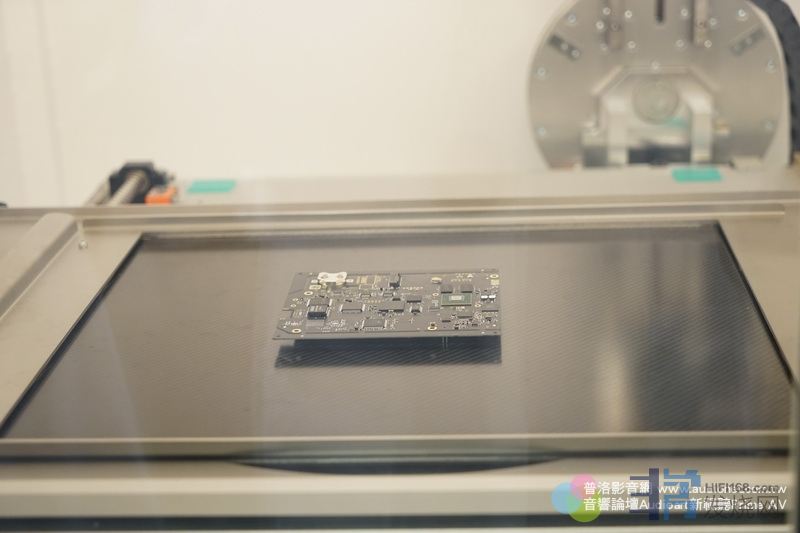

这块线路板正在检查。

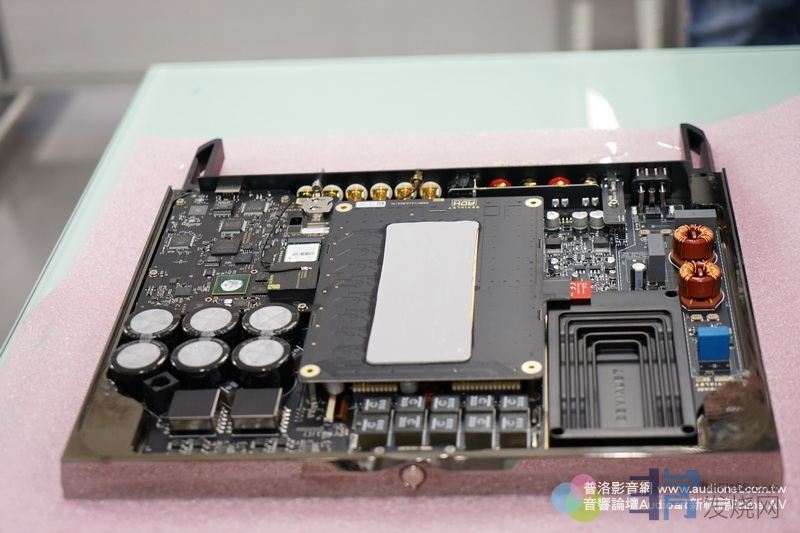

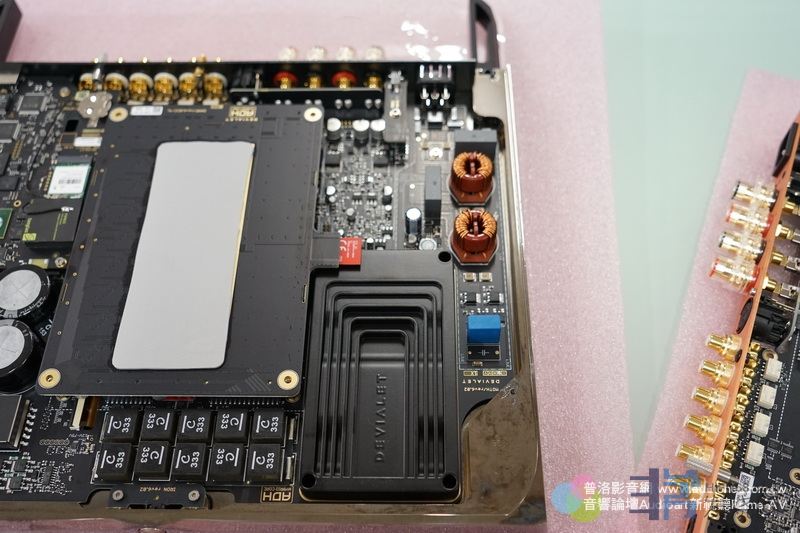

这是几乎完工Devialet功放内部。

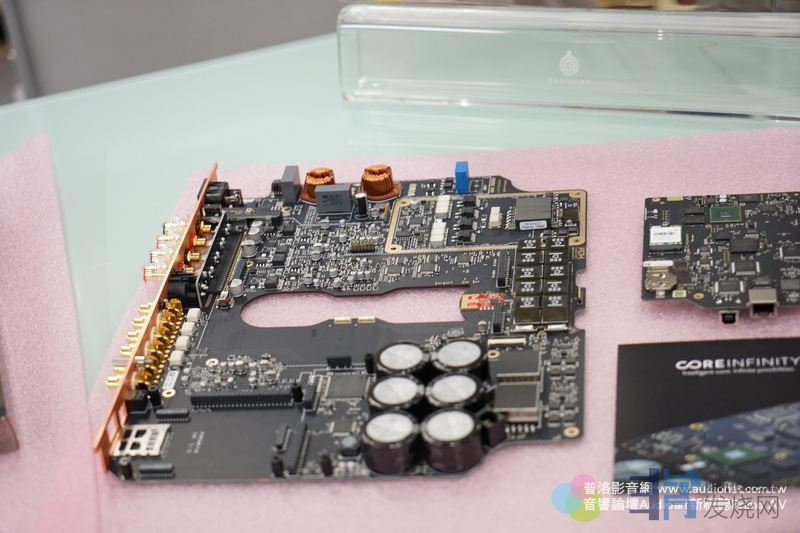

功放母板与Core Infinity电路板。

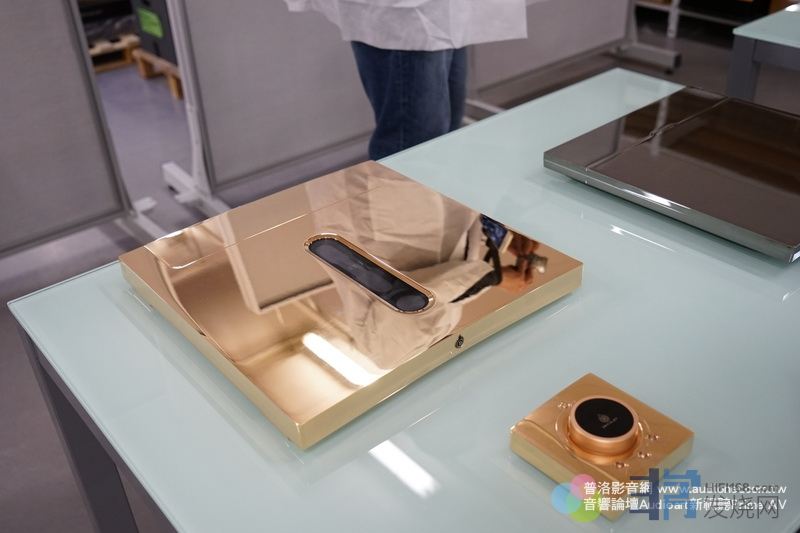

金色Devialet限量版功放。

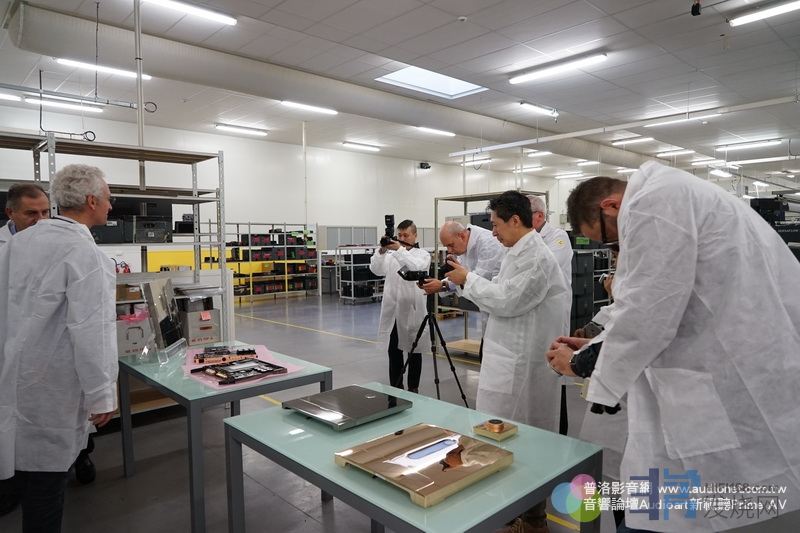

媒体勤奋工作中。


图中那位德国媒体用三脚架，还打灯，还会指挥摆姿势，非常敬业，不过奇怪用的相机是普通的Canon小相机，不知道这样有什么玄机。

Pierre与工厂老板应德国媒体要求，摆姿势拍照，我也偷偷拍了一张。

[attachimg]628202[/attachimg]
[attachimg]628203[/attachimg]
手指指的就是已經裝上去的Core Infinity電路板。

[attachimg]628204[/attachimg]
中央那塊是D類擴大機電路板。


2017/12/14 12:24:58


2017/12/14 12:24:58

Devialet擴大機內部塞滿各式零件，非常精細。


2017/12/14 12:24:58

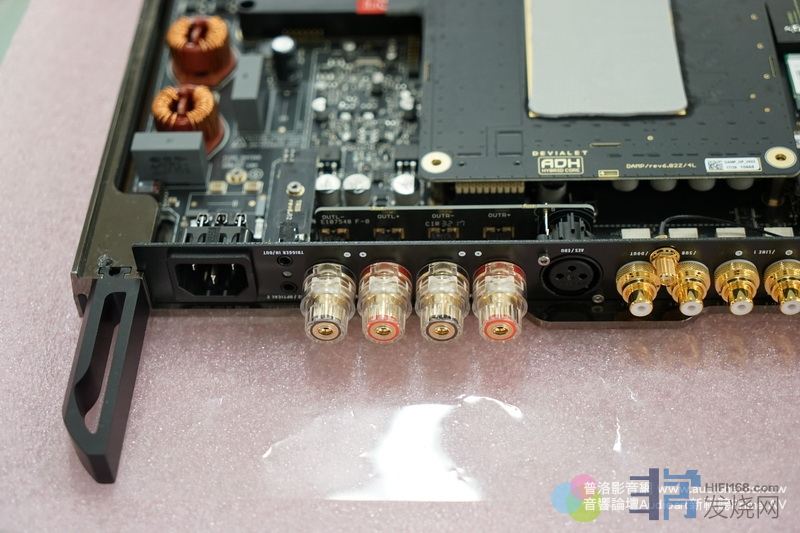

Devialet擴大機的輸入端與輸出端。

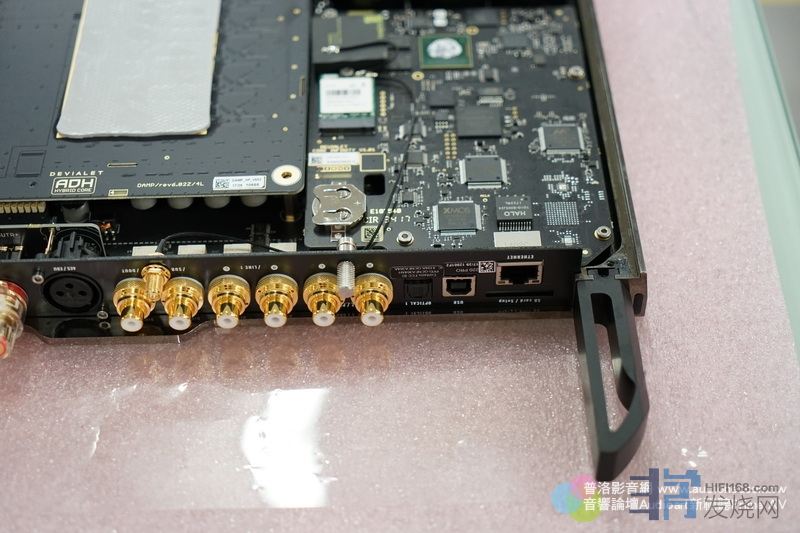

輸入端子，右邊有2個插槽處就是Core Infinity電路板處。


2017/12/14 12:40:11

從這個角度就知道Devialet擴大機有多薄，根本就只比喇叭線端子厚一點點而已。


2017/12/14 12:40:11

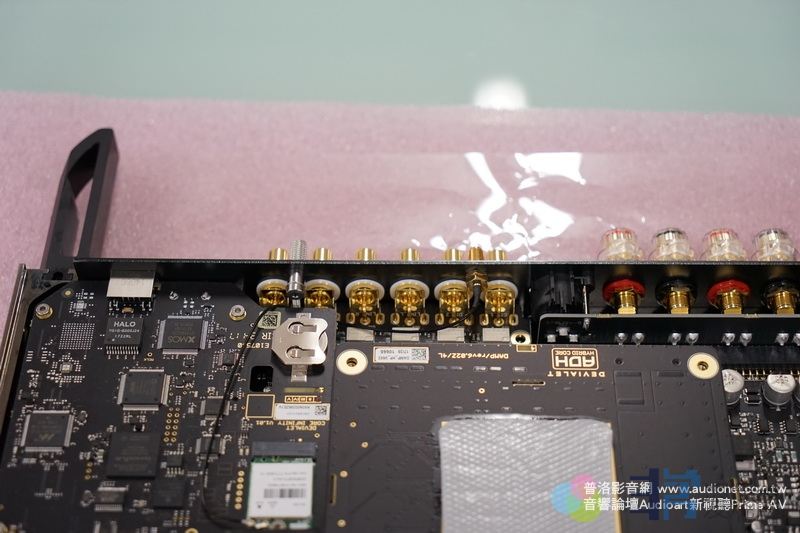

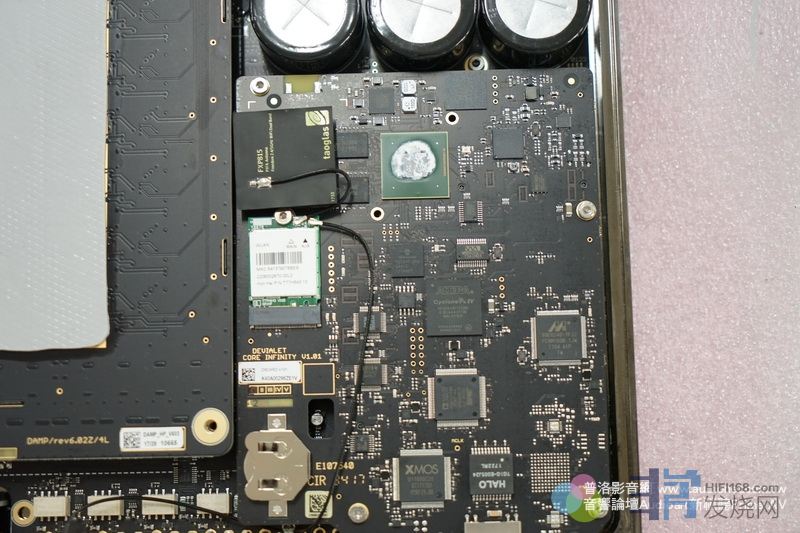

這塊就是已經裝上的Core Infinity，除了各式晶片之外，還有一個電池，維持時鐘隨時通電。


2017/12/14 12:40:11

Devialet擴大機組裝區。


2017/12/14 12:40:11

架子上有很多半成品。


2017/12/14 12:40:11

看到那根天線沒？如果有天線，就是內部已經裝上Core Infinity電路板的擴大機。


2017/12/14 12:40:11

工作人員正把整架子的擴大機送到他處。

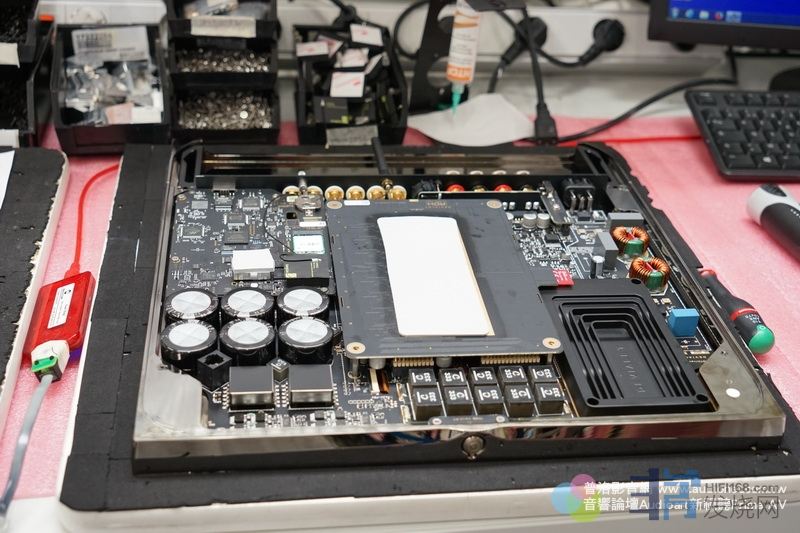

這是已經組裝完成的擴大機電路板。檢查完成就要封上底板。


2017/12/14 12:48:13

Devialet擴大機的組裝流程圖。


2017/12/14 12:48:13

裝上底板之後，還要把指紋擦掉，準備裝箱。

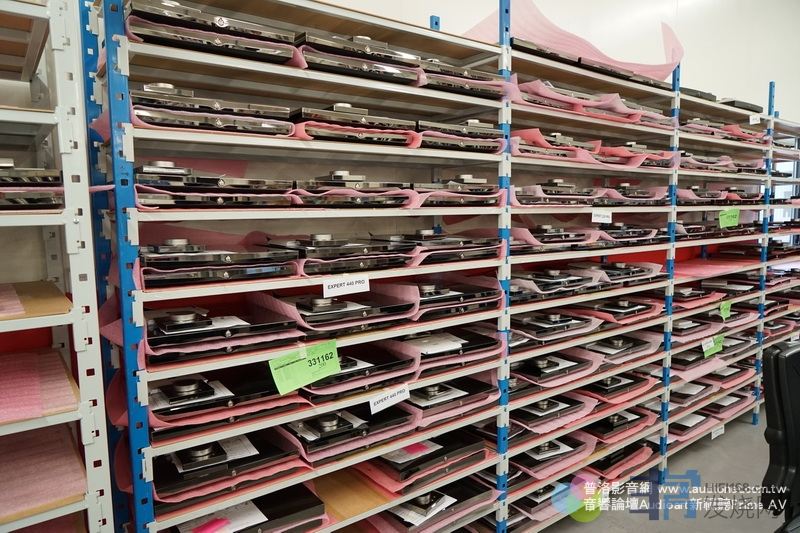

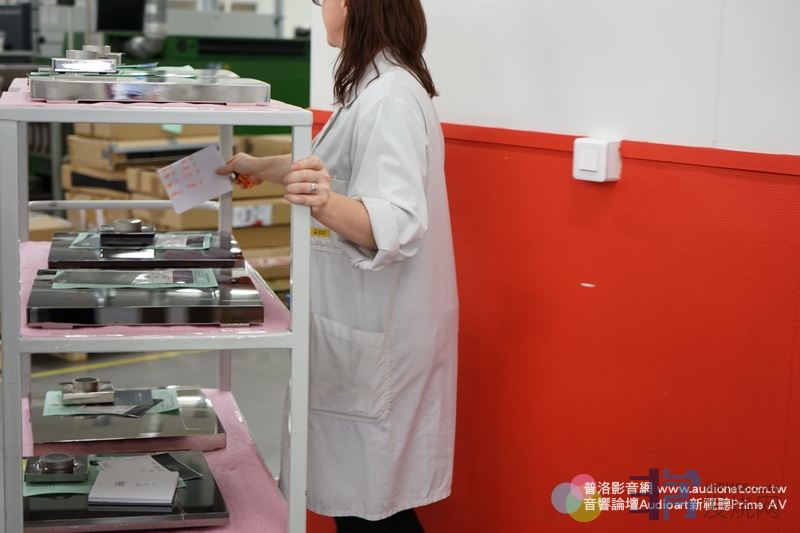

架子上滿滿的成品，上面都有各項檢驗表。

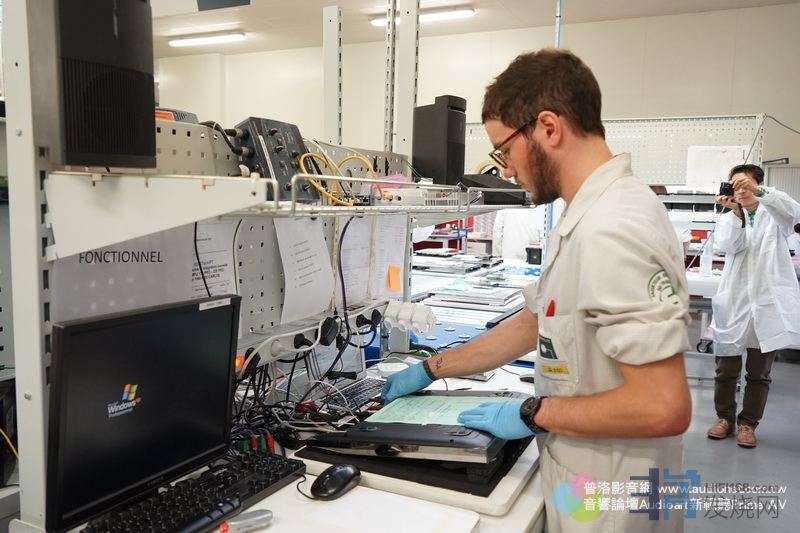

這位工作人員負責升級工作，升級完成之後還要測試。


Devialet擴大機的遙控器，它不是用紅外線，而是用無線電波，所以不需要對準擴大機遙控。


擴大機生產線一角

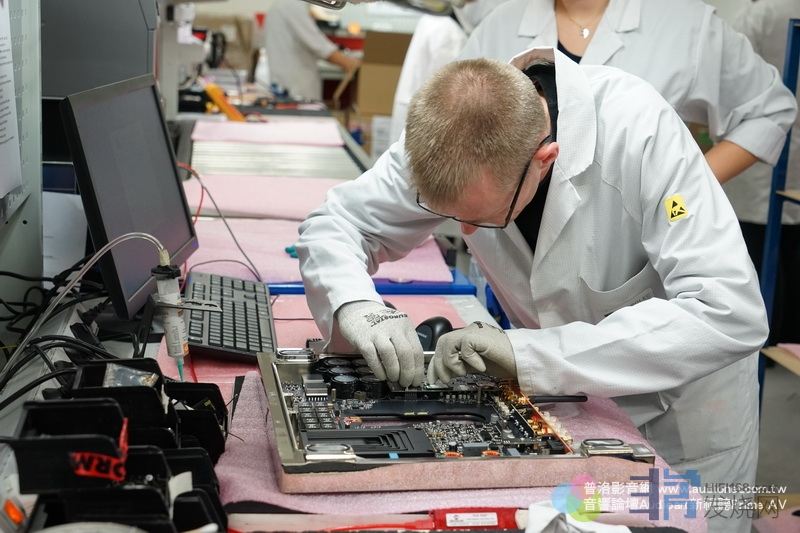

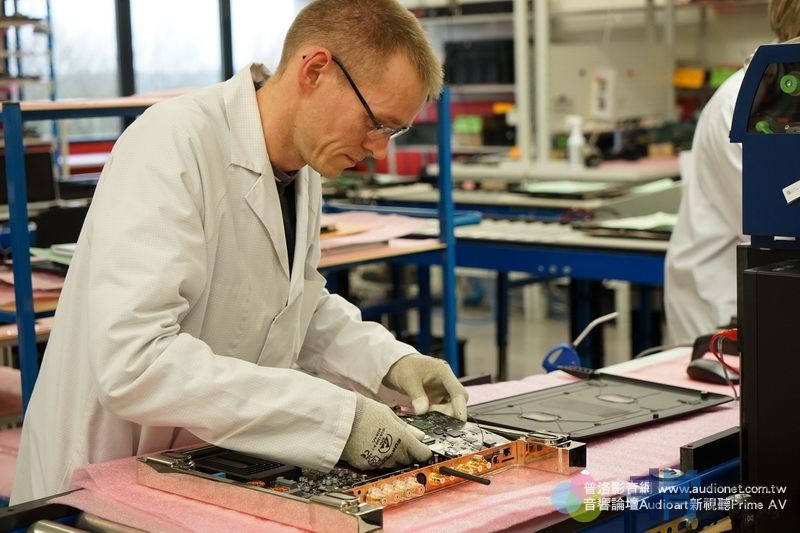

工作人員正在組裝擴大機。
