三相电表为基础的电源构建和系统搭建设想 [复制链接]

三相电表安装条件判断
1、电井房需有三相四线供电
注意，这四个接点需由供电局电工来安装，马虎不得，断电之前，挨家通知需要断电十五分钟，请支持。给邻居关电脑等准备时间，如果家里没人，就不必管了。
胶带内包150A线鼻子，用手动液压钳压接后包绝缘胶布。



2、连接到配电箱的空气开关
四个开关是连接在一起的，中间的连接杆需要拉掉，以便单独控制某相的开关。
开的时候先开零线开关，逐相送电，A相正常了，再B相，再C相。关的时候先关火线开关，再关零线开关。


3、三相四线进电表，三相六线出电表，进一根零线，出可以接三根零线

两相给音响，一相给家用。给音响的两相四根线进一根线管安装进音响配电箱。

上图最下面，左边那根线是家用，利用原来的进户线。右边是音响专线，选用本论坛音响医生推荐的线型号和规格，这四根线怎样进家里，就需要自己想办法了。

4、工作中的三相电表，Ia、Ib闪烁，Ic不闪烁，说明A、B相后面的负载没有工作（音响未开），这种情况下没有异常。




这个电表比较大，比原来的单相电表大，需要在电井房另外安装一只配电箱，建材市场有配电箱出售，需要自己购买。
除第一图的四个接点，之后的需要自己先接好，电工来检查是否规范并归整。
送电之前，自己一定要检查好线路，如果接错，比如A、B两相给一个电器送电，电压是380V，烧电器可能性很大，切记！切记！切记！
烧了你的宝贝设备，只能自己承担后果，而且不能告诉别人自己傻逼了。

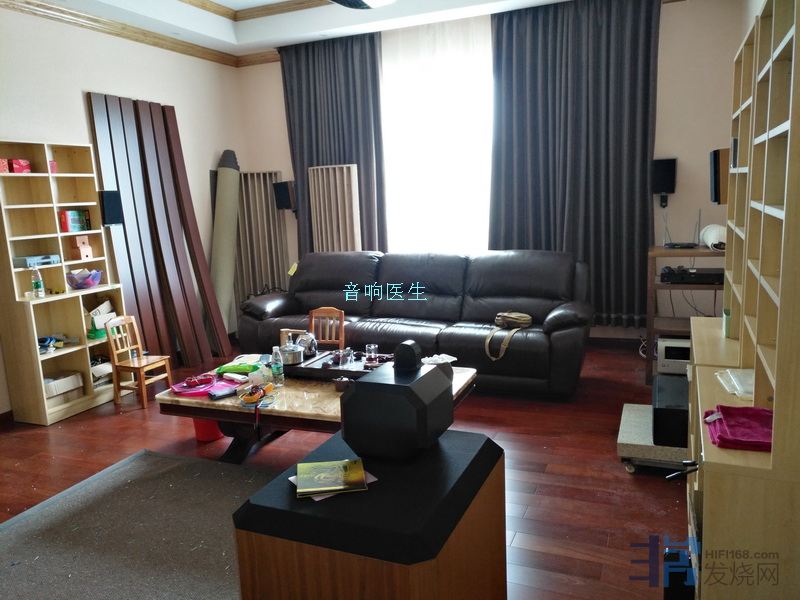

上图为有专门的器材室摆法设想，我没有条件这样做。

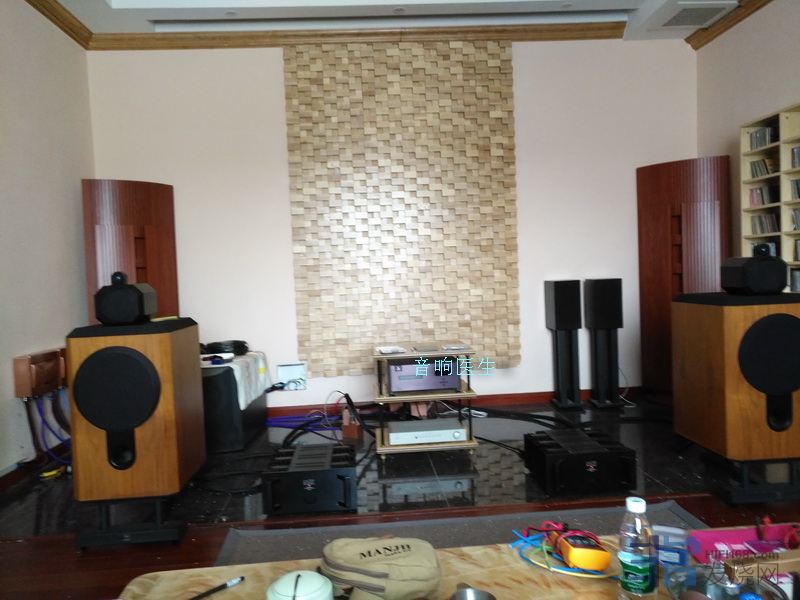

下图为我的实际摆法。

近日有人问及，用的是三相电表，为什么却感觉不到三相电表的作用。
问其三相电表规格以及专线布置情况，未得回复。
斗胆揣测其原因可能是：
1、虽然为三相电表，但却是5（60a）*3，容量小了。
2、或许是10（100a）*3，但对应音响的专线没有使用10或16平方。
3、又或者专线线径也是够的，但中间因转换电线路数而接的漏保和空气开关安数太低。
电看不见摸得着，不好想象其特点，其实可以把电想象为水，电线外径想象为水管内径。
电表容量小，相当于用了一个小水龙头，电线线径细，相当于用的小内径水管。

电表是国家资产，免费，即使因为特殊需要，自行购进，也要把资产转移给电力局才能标定使用。
