享声D300REF：次时代参考级网络PCM&DSD转盘系统,更新全部介... [复制链接]

六：基本系统连接图示

七．规格与参数。

      USB2.0高速*2 （A型)：500ma*2 高性能线性电源供电，支持 fat32,exfat,ntfs 格式, 单个分区支持最高2TB，硬盘容量不限。

      SD 卡：理论2TB, 实测128G,支持 fat32,exfat, ntfs 格式.

      100Mbps 高性能全双工网络接口，支持DLNA，Samba (NAS), Airplay.

      HI-FI 级蓝牙：高性能实时支持APTX等常见的蓝牙标准纯音频播放协议

      基于FPGA的USB 高性能界面：支持 32~192khz, DSD 64~dsd128 （dsd 128仅限thesycon驱动）。

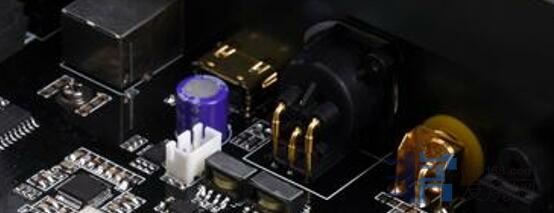

  输出接口：

     AES: 5V p-p 24bit 192khz (DSD DOP)

     RCA同轴：0.5V p-p 24bit 192khz (DSD DOP)

  光纤：24bit 192khz (仅限接收解码器为高速光纤头才可支持 192khz, 否则为96khz为最高，DSD DOP）

     BNC Word Clock: 字时钟输出，3.3V COMS

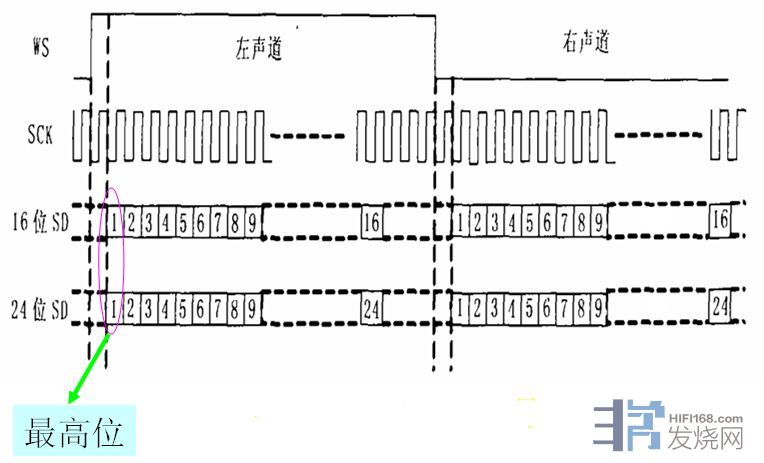

     RJ45 IIS&DSD 单端输出 （3.3V COMS, 兼容 3~5V 接收）
  HDMI IIS&DSD 平衡输出 （LVDS）（参考享声SAW_link Digital 线序）

八．Q&A

    1 )SPDIF协议相关的接口（如同轴，AES，光纤等）为何这根线非常重要？

   现在业界最好的SPDIF接收器的理论平均最优的抖动是50ps,实际一般是100ps以上，而入门级的CD转盘输出都是2ns以上。像优秀的数字输出为300ps级别。但是这一切是建立在一根优秀的AES线的基础上，如果同样品质的同轴线，那抖动可能会增加100ps。如果用一根DVD RCA 信号线当同轴线，那抖动会增加大几百ps. 所以线材的抖动在高端转盘下面比一台转盘都可能更大。
一根线的指标重要的是带宽以及阻抗匹配，而AES线的要求相对同轴来说要少明显，所以如果有条件，尽量用好的AES线。特别强调，如果预算实在有限，可以适当考虑用单晶铜数字线基（切记是数字线基），优质做工的AES线，但强烈不建议用DIY的同轴线，同轴线只建议用原厂标准75欧阻抗的正品。

   2）D300REF 相对于D300以及D100pro 飞秒版的优势在哪里？
   主要有以下几个方面：
   电源采用了超级电容的隔离电源
   时钟精度高一倍
   材料基本上都是hi-end级别，比D300与D100pro飞秒高很多。
   至于D300相对于D100 pro飞秒,D300是在D100pro飞秒的加强版本，材料水平一致，主要是细节上进行各种改进与加强，
   声音有耳闻的提升，主要提升是HIFI性上。 D300声音是80分的话，D300REF是95分，而D280飞秒是75分。

   3）D300REF 搭配时要注意哪些方面？
   D300REF相对来说对避震以及电源不太敏感，适当注意一下即可，不必过分在上述两方面投入。d300REF在关闭模式是最佳音质模式，同时注意AES线的质量，是它的生命线。

   4）D300REF 有寿命问题吗？需要定期充电维护吗？开关机需要注意什么？
   D300 REF因为全机几乎都是固态或胆电容，同时电源隔离用超级电容（寿命100万小时），远超现在HIFI级产品的寿命。
   它不需特别维护，如果太潮湿，需要定期通电。长时间没有使用，或第一次使用，需要进行冲电（打开开关插上电源不会开机，过几分钟后充足后就会自动开机），平常用完直接关前面电源即可。

   5）HDMI以及单端的IIS与DSD原生输出，如何连接？
   享声的HDMI IIS 线序兼容较多DAC，如果不兼容，需要定制一根HDMI线即可，成本不高。

   6）D300REF 外置时钟什么样的档次才有必要？字时钟有什么意义？
   非顶级时钟，强烈不推荐使用，以免反作用。字时钟主要是用来同步转盘与解码器时钟用的，如果解码器有这个接口，可以连接进行尝试。

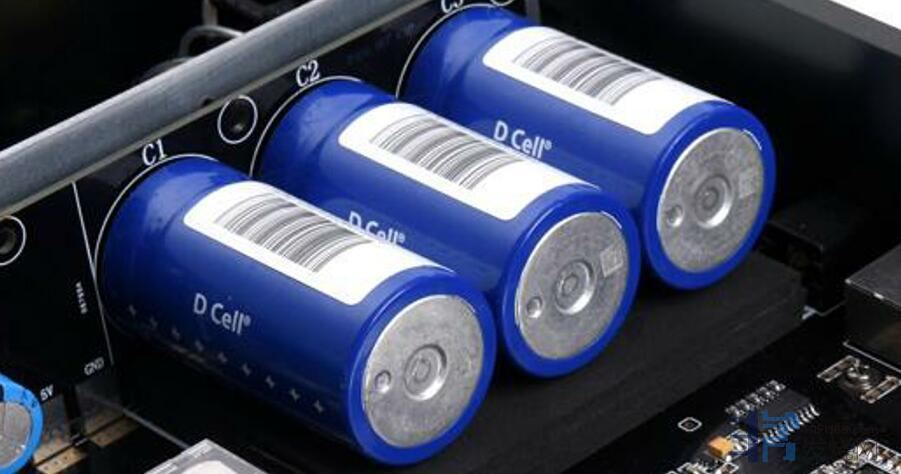

   7）D300REF 的超级电容相对于动力电池以及顶级电容组的优势在哪里？
   超级电容内阻极低，所以它的全频放电能力非常优秀，在同容量下最优。
   超级电容寿命极长，远超动力电池以及电解电容组。
   超级电容就是功率密度太小，同容量体积太大，成本相对较高，电压太低，只能低压系统，长寿以及需要极低内阻的场景所使用。
