楼主:eric

试听声雅PSM 500全平衡单声道甲类功率放大器。 [复制链接]

查看: 407855|回复: 290
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
11#
t T
发表于 2017-02-28 18:58 |显示全部

大家关心的500开盖图来啦！！！

500采用独立单声道平衡传输放大器结构。


电源供应部分采用1500W环形变压器。


12万微法音响专用电解电容大水塘。




音频信号输入由场效应晶体管和双极型晶体管组成共栅共基差分放大电路, 发烧级晶体管作差分电压放大, 末级由24只大功率晶体管组成强大功率输出级。



不少补品级用料。


机内接线都是美国金宝发烧线材。






电源滤波、音频放大各部分都有金属隔离，防止干扰。


惯例，花絮。
最后编辑eric 最后编辑于 2017-02-28 20:35:08
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
12#
t T
发表于 2017-03-01 16:19 |显示全部

500还有一个将发烧武装到牙齿的做法，就是用了英国的陶瓷保险丝，发烧保险丝的作用非常明显，我自己家的主要设备都换了发烧级别保险丝了，如果您买了500，这钱也省了。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
13#
t T
发表于 2017-03-02 16:25 |显示全部

E版，是您说错了吧，应该是psm300停产了，后出psm500的，是500代替300的，是不是这样？
171628653 发表于 2017/3/1 18:05:23

您是对的，我，也是对的，目前500是旗舰，年底，声雅会出旗舰1000。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
14#
t T
发表于 2017-03-02 23:10 |显示全部

以下是一台500的耗电情况。

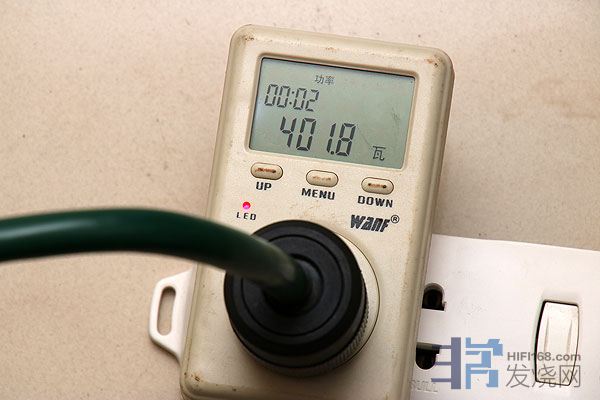

按下纯A类工作状态，前几分钟，为升温需要，去到400瓦。


5分钟后温度提升到一定，耗电开始降低。

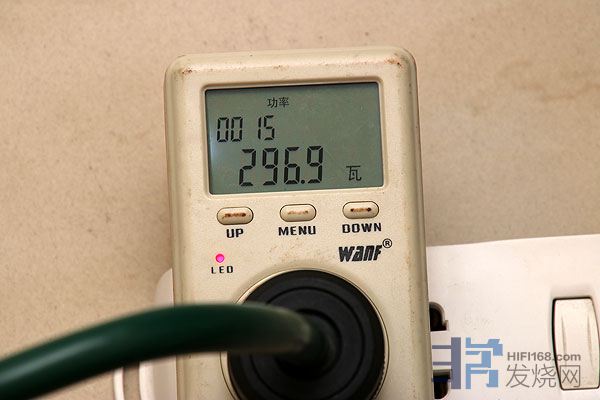

15分钟后，温度基本温度，296瓦。


开机39分钟后，291瓦。


这个时候改为AB类工作，147瓦。

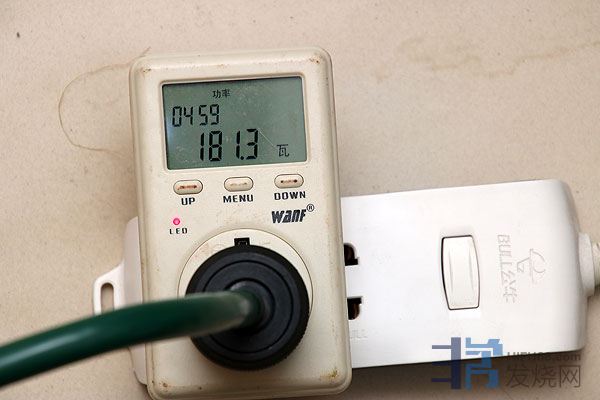

关机，冷却后，开机，以AB类工作，181瓦。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
15#
t T
发表于 2017-03-06 16:27 |显示全部

结果还没出来吗
hexuhexuhexu 发表于 2017/3/6 14:50:32
过几天，最近单位刚刚开始布置新一年工作。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
16#
t T
发表于 2017-03-07 14:12 |显示全部

回复 94楼eric的帖子

那是您的正业，看E版主的文笔，感觉您是在政工宣传系统工作的。
工作第一发烧第二，祝工作顺利，事业进步，当大官儿！呵呵
tianhaifeng 发表于 2017/3/7 13:13:19
谢谢，小官就满足了，大官没有尽头的。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
17#
t T
发表于 2017-03-07 20:40 |显示全部

回复 97楼山河的帖子

不会的！E版主如果真做了大官儿，比如搬弄器材之类的活，可以由女秘书代劳了，呵呵。。。
tianhaifeng 发表于 2017/3/7 19:25:55

女秘书还有更重要的事情去做。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
18#
t T
发表于 2017-03-10 13:33 |显示全部

搭配500试听的分别是欧博R8S DSD高清播放器，麦丽迪WE2688前级和ATC SCM 50扬声器。500的AB类和A类放大的区别是在A类模式下，声音的密度、质感、温暖感都有提升，声音更稳重，更有重量感，AB类就更清爽、轻快一点。
其实500的50瓦A类放大功率一般家庭使用已经足够有余，推我的50，大部头的交响乐，都是十几瓦一边的功率，很少到20，更别提50了。
500是一套非常优秀的后级，一点不霸道，自己没有特别的音色，完全符合我们一般所说的前级出声，后级出力。
力水方面是一点不用担心，推50游刃有余，气定神闲。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
19#
t T
发表于 2017-03-11 00:33 |显示全部

E版用的可以放得下20周年后级的架子是定制的么
hz2k 发表于 2017/3/10 21:07:24
是的。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42505
  • 200293
  • 2001-07-26
20#
t T
发表于 2017-03-11 00:37 |显示全部

Ｅ版的ＡＴＣ50是否这款？以下参数中：建議功放: 100-1500瓦，声雅ＰＳＭ500的单边输出是A类50瓦，50瓦以上自动转为AB类输出，最大8欧500瓦单边输出，50Ｗ的甲类功率入门都还差一半，新德克20周年版100Ｗ纯甲也刚好入门！看来ＡＴＣ50要推满，Ｅ版还得"搬砖挣钱去！"！


tbq66666 发表于 2017/3/10 15:08:40
500完全可以将50推满有余了。建议功放的意思是最小需要100瓦，1500瓦的意思是最大可以承受1500瓦，在我帖子已经说了，500的十几瓦单边其实已经推得50畅快淋漓了。
您的时间在那里，您的成功就在那里！
TOP
