地盒的效果发烧友多少有些耳闻,但是要玩地盒,我们首先要知道的是地盒如何与器材连接,这个也是大家最为关心的问题,本期我们来介绍地盒与器材之间是如何连接的看下图。
以门市现用器材为例:
1、合并机:乐林S2
2、音源:歌匠CD ONE
3、前级:歌匠1号
4、后级:乐林825
5、合并机:麦景图6900
6、高度风999唱放
7、百事通HA1耳放
我们先来看下地线的不同种类

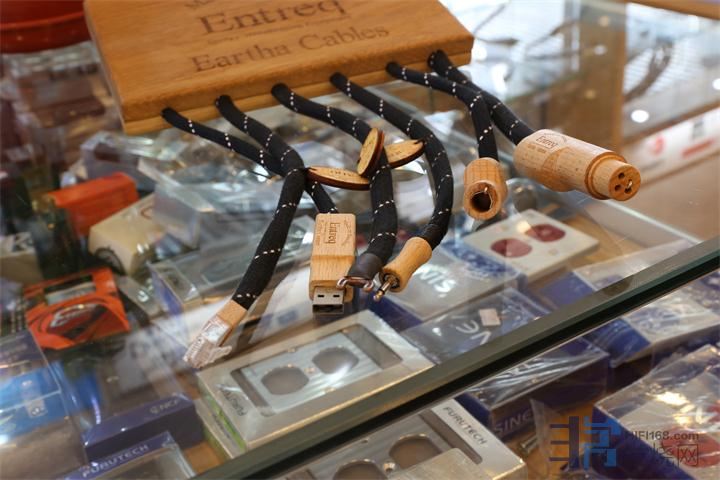

这个是农夫的地线展示板,目前可以提供的地线规格有:网线,USB,Y插,3.5,RCA以及XLR
A:对于有接地专用端子的器材(J接地端标注GND,且有一个可以拧动的螺帽),可以使用厂家标配的是Y-Y接口的地线。

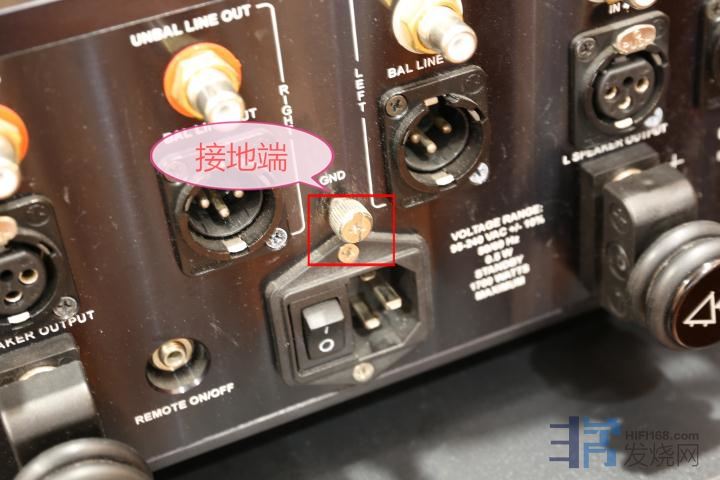

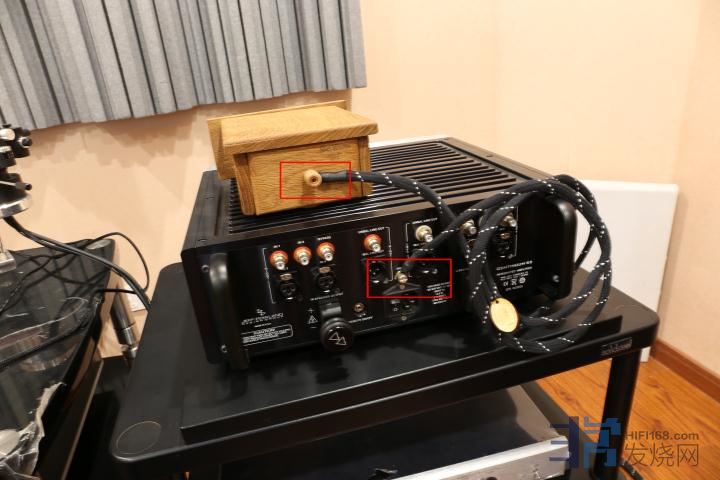

例如杰夫乐林S2合并机与地盒连接,

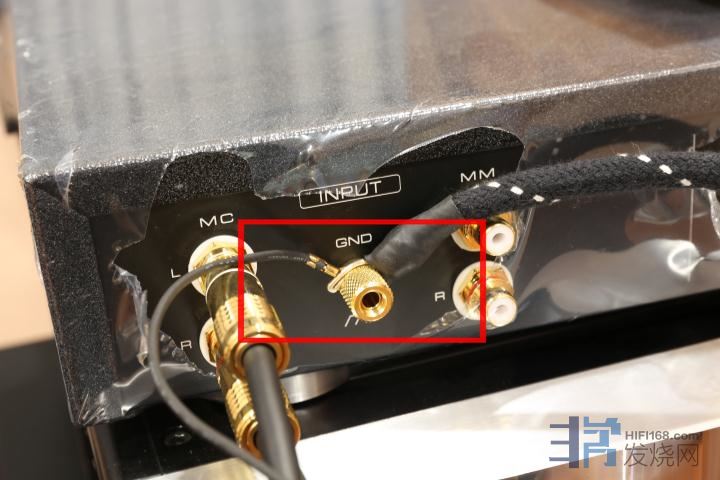

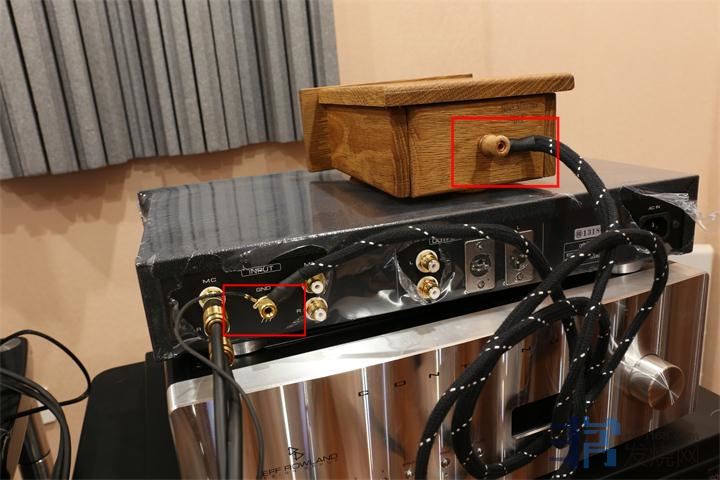

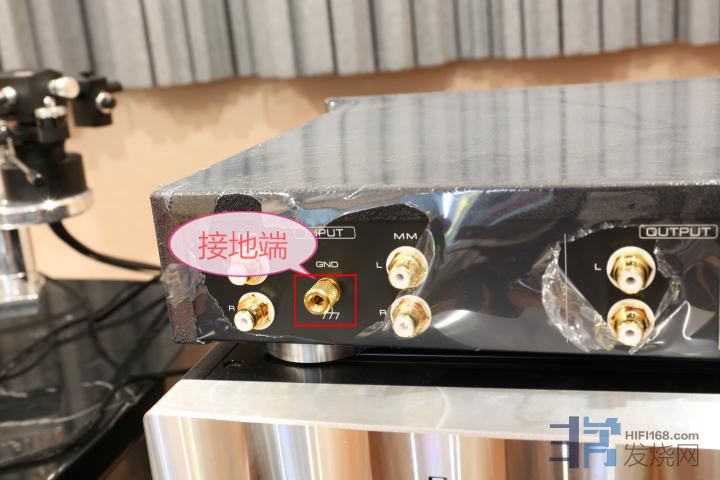

例如高度风999唱放与地盒的连接

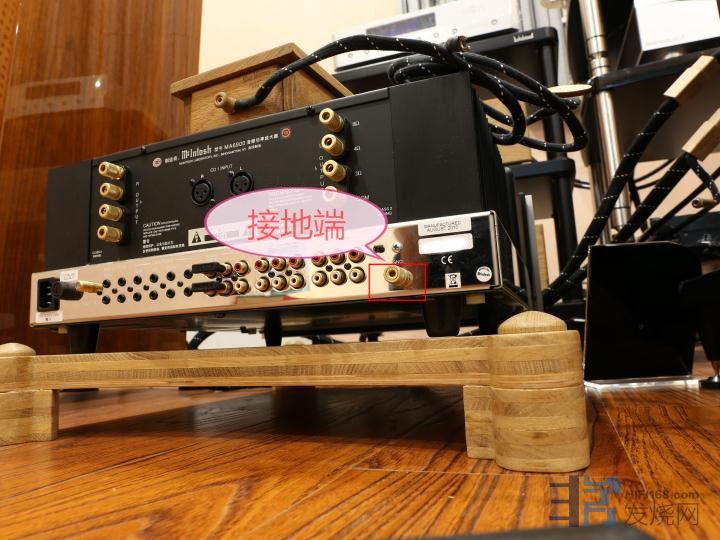

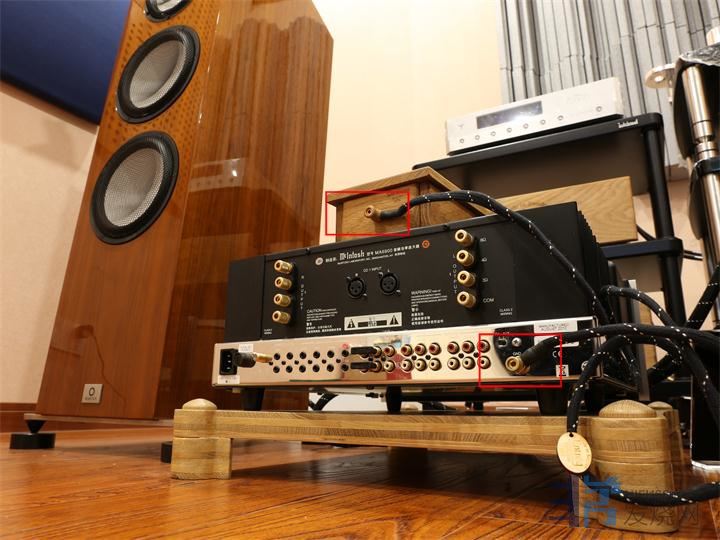

例如麦景图6900与地盒的连接

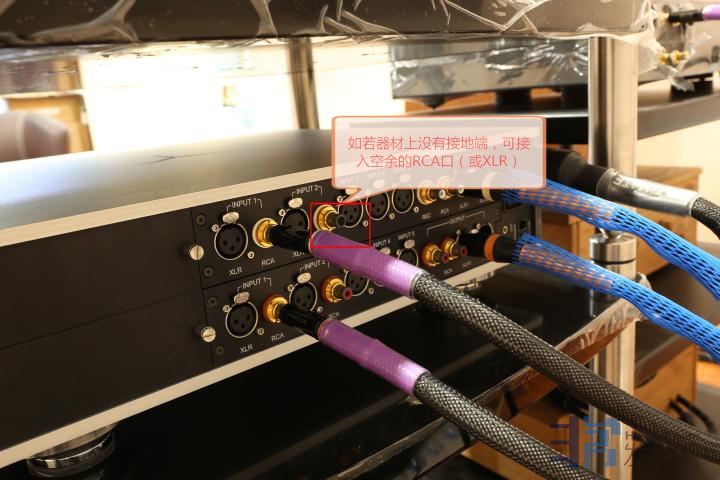

B:对于器材没有接地端的玩家也不用担心,农夫还推出了RCA头/XLR头/3.5头/USB头/RJ-45头(网线头)。以下我们以RCA头为例看图片:
地盒端的连接
