【剧透】去年肥佬，今年肥仔，国内第一对量产的开放式平板中高音... [复制链接]

Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
1#
t T
发表于 2014-11-02 17:59 |只看楼主
去年的双 9 寸「肥佬」得到大家支持，首轮团购的 10 对后，又团购再团购了好几次，几倍超额完成任务，非常感谢大家支持和信任。


去年首轮团购后，已有不少朋友表示家里容不下庞大的肥佬，却又想一尝双低音落地的心愿，所以从去年年底起，肥仔项目开发正式开始！


曾经，因为有 6CT 小落地和肥佬的大成功，我们很天真的直接把肥佬缩成双 6 寸三路分频，这就是第一版工程样品，从纸上谈兵到工程样品出来，花了两个月，可惜出来的结果不是好不好，而是既离不开魔雷也好不过肥佬却又比 6CT 贵谈不上性价比、更加没有作为一个开发团队从开发上的成功感和骄傲，所以连照片也没拍，第一版工程样品直接拆了扔掉！


重拾心情、忘记魔雷、立定宗旨：一款双低音三路尽量小型的超高性价比落地音箱方案。。。。我们开发团队的成员花了一个多月搜集资料、调查/参考全球各种类似方案，再各自交上几个不同设计，再用了一个月时间把不同设计去芜存菁、融汇合一，最后找出了现在的大方向：联盟音响首款开放式双向音箱。


找到了大方向，我们的开发团队就开始正式进行设计，又一个月时间，我们进行了各种单元的测试及挑选，高、中音我们选用了海外在天价级产品才会采用的 Bohlender Graebener 的 NEO 系列平板单元：




Bohlender Graebener 的 NEO 系列不同传统的铝带或气动，拥有传统的铝带或气动的速度、宽频及扩散力、却同时拥有盆式或球式的质感及密度，具体单元的技术亮点就不在此详述，有兴趣大家可自行搜索一下，加上联盟音响不是卖单元的 DIY，而且从来因应箱子整体设计，我们都会对单元作出不同程度的摩改，就是肥佬的 9 寸单元这么独特，我们最后也在弹簧片涂膜改变阻尼来调声，这也是为何联盟音响不像大部份同业般很给力地诉说单元档次及价格，因为联盟音响卖的是一种文化、一份心思、一个真正的设计。

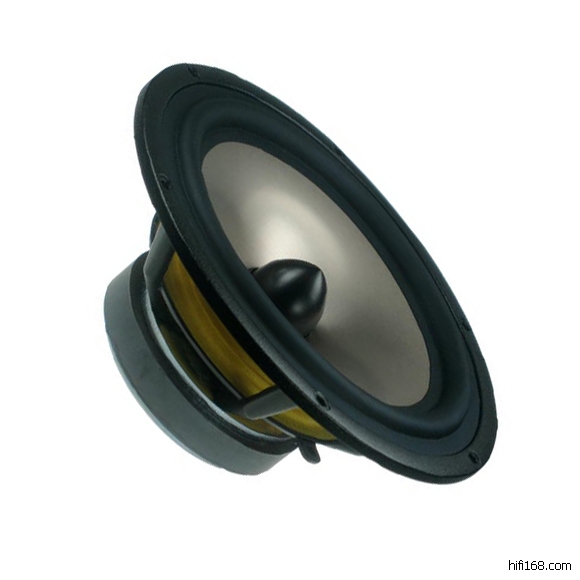

低音方面为了能追上 Bohlender Graebener 的速度及透明度，却又要在成本/价格上跟肥佬拉开距离，但又要不将价就货，我们集中在金属材质音盆的单元中进行筛选，最后，我们选定了 SEAS 西雅仕的 H1208：




而且，我们更自行把音盆加工，镀上一层阻尼膜，大幅优化金属音盆一定出现的铃震效应，令低频更连贯自然。

除此之外，我们更在相位塞方面下功夫，务求调出最有层次感最清晰的低频。


以后，我们可能开发不用形状和材质的相位塞去调校不同风格的低频，让用家自行变动。

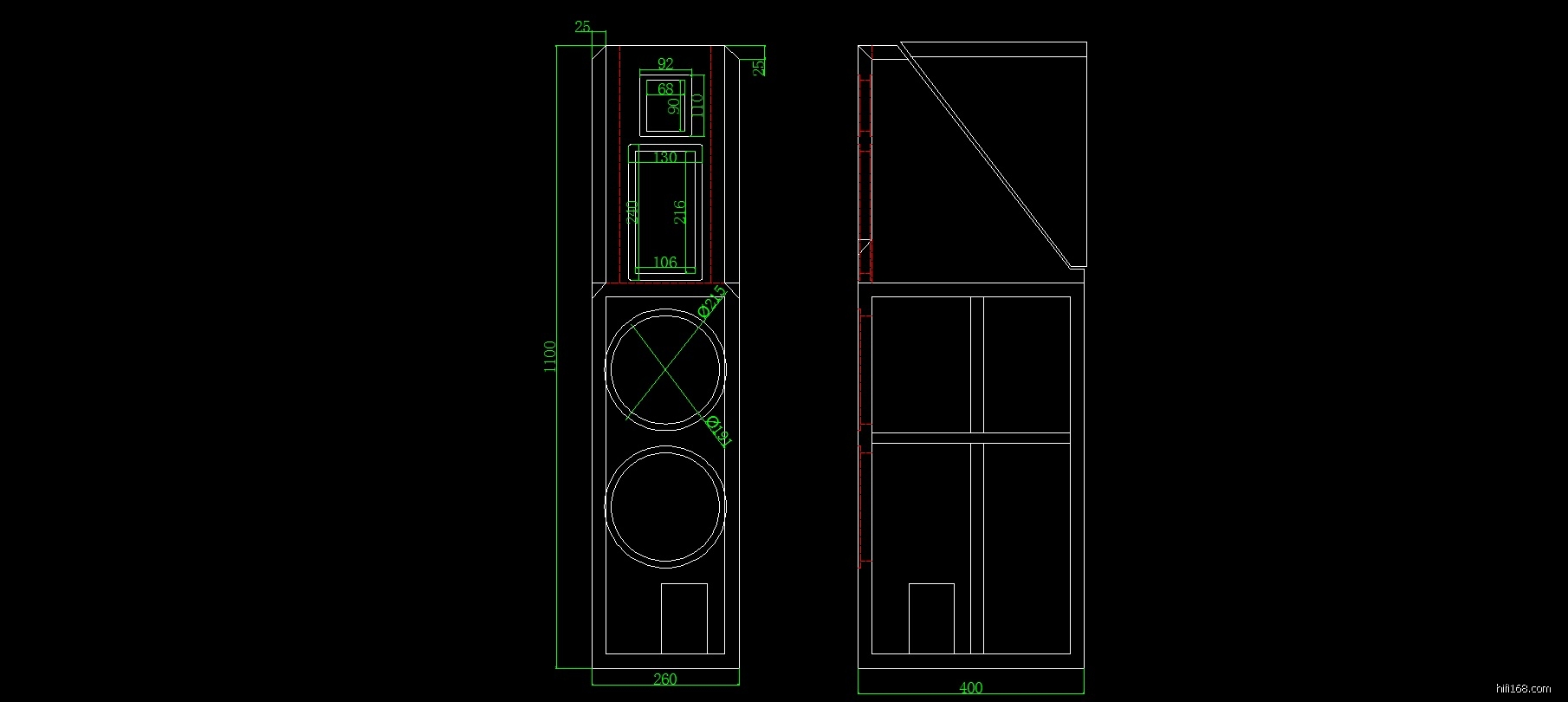

单元选定了，箱体也同步设计，我们决定采用高、中音开放式双向 + 倒相低音设计：

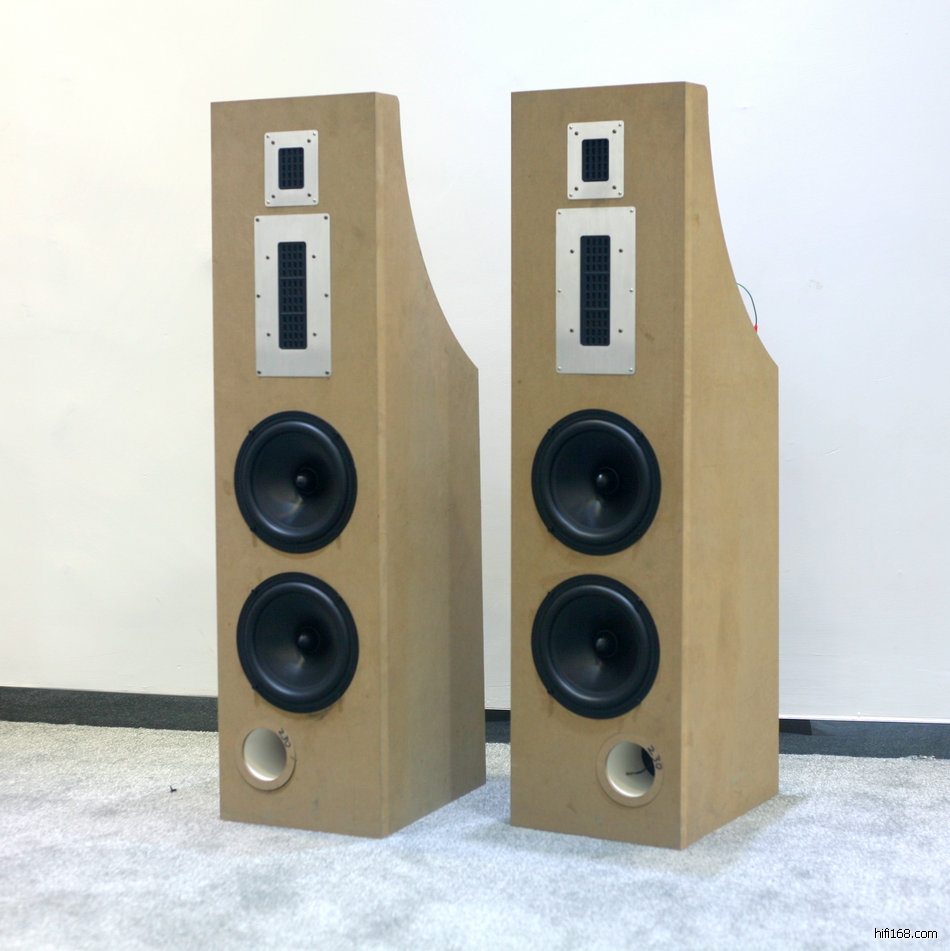

第二版工程样品让我们肯定了开放式双向这个大方向：
◆ 音场宏大，纵深 3D 感惊人
◆ 高、中频毕丽潇洒，透明但又非常高密度
◆ 低频瞬变快速，层次分明

但毕竟第二版工程样品只是拟定设计大方向，经过一轮的煲炼、测试和微调，我们也找出了第二版工程样品的缺点，并已经有对症下药的方案，开始第三版工程样品的开发：
◎ 平板中音没有风格、声音有密度但不够水润厚实
平板中音是最接近静电喇叭的声音声音的厚度和密度归根要从电声转换的精准度和效率来保证，平板单元提供的是无音染的高带宽平台，原机的声音厚薄冷暖不经过修饰来重播，但我们通过重新计算前/侧障板组装方式，研发三文治式组装方案，加上重新计算分频点尽量利用 Bohlender Graebener NEO8 的超宽频响，和我们的小手术摩改秘方，令声音保持平板单元的优点却多一点重量感，让中频更实在。

◎ 双 8 寸低频容易混乱
联盟音响开发团队为此开发出全新的倒相管结构：全对称对地式倒相结构！借助镜影对称方式设置倒相管位置避开同相频率互相干扰之余，也借助向地排气避开房间干扰，大幅优化低频透明度及层，也让低频更松容自然，而且新设计最大优势是 - 音箱摆位更加容易！

◎ 双向发声容易因为环境问题难以达到理想的定位
我们通过重新计算前障板的边角切割方式优化声音扩散及绕角驻波，及新的侧障板深度和角度避免前、后声音短路，令结像及定位更加清晰，触手可及。

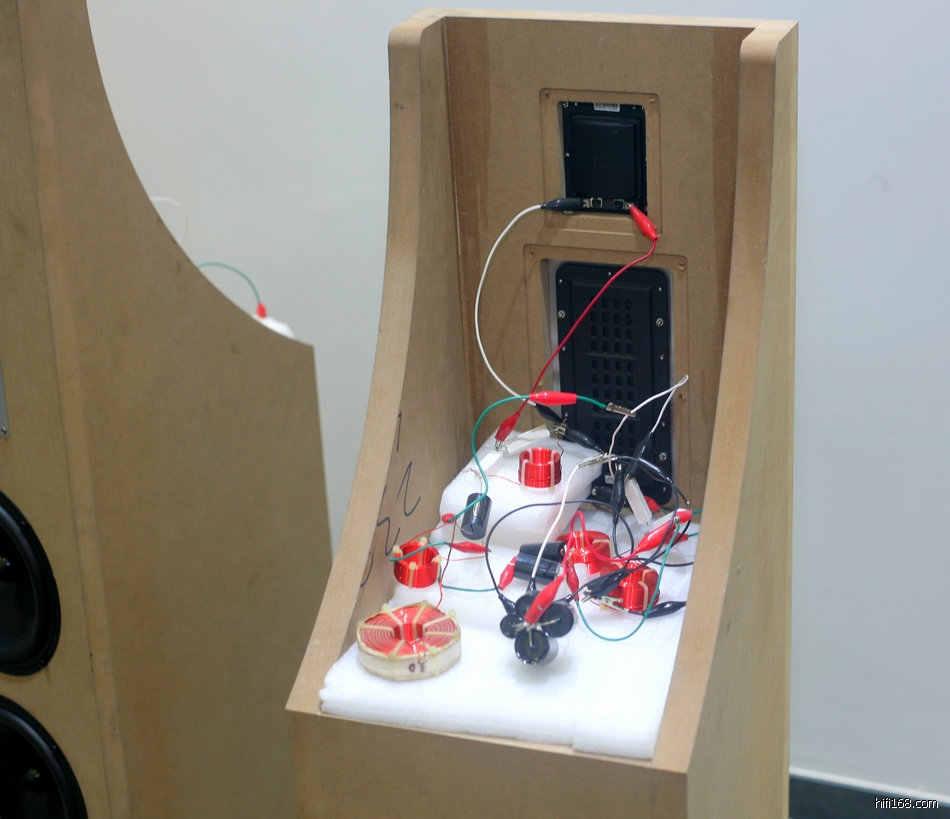

分频器方面，我们亦重新计算单元最佳工作区，由全二阶分频进化成二阶 + 三阶 + 二阶，具体还在不停探索优化空间。


同时，我们积极参考了几乎全世界的类似设计取经








待续。。。
最后编辑Wilmer威馬 最后编辑于 2014-12-12 10:59:55
分享 转发
联城众志志成城；
盟约立誓比天高；
音韵悠扬飘袅袅；
响彻云霄照九州！
【走向国际，努力尊定「中国声」标准！】
TOP
丘池
头像

  • 论坛学士
  • 64
  • 94
  • 2014-08-21
2#
t T
发表于 2014-11-02 18:27 |只看该用户

顶威马
TOP
tiang
头像

  • 论坛学士
  • 53
  • 73
  • 2013-06-30
3#
t T
发表于 2014-11-02 18:30 |只看该用户

回复 1# Wilmer威馬 的帖子

有点霸气
TOP
风中独酌
头像

  • 论坛博士后
  • 598
  • 1757
  • 2013-02-02
4#
t T
发表于 2014-11-02 18:47 |只看该用户

漂亮
TOP
aangling3008
头像

  • 论坛学士
  • 25
  • 90
  • 2014-10-10
5#
t T
发表于 2014-11-02 19:28 |只看该用户

期待中
TOP
aa52838
头像

  • 论坛博士后
  • 2814
  • 6351
  • 2011-12-27
6#
t T
发表于 2014-11-02 20:15 |只看该用户

肥佬还有吗？
TOP
我生最爱
头像

  • 论坛学士
  • 143
  • 173
  • 2014-03-18
7#
t T
发表于 2014-11-02 21:28 |只看该用户

顶，期待后文。
TOP
YangDs
头像

  • 论坛博士后
  • 1807
  • 3228
  • 2014-03-23
8#
t T
发表于 2014-11-02 21:38 |只看该用户

搬沙发，等着
TOP
he888
头像

  • 论坛发烧友
  • 10
  • 10
  • 2014-10-30
9#
t T
发表于 2014-11-02 21:39 |只看该用户

支持，什么开始定？
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
10#
t T
发表于 2014-11-03 07:25 |只看楼主

原帖由 aa52838 于 2014-11-2 20:15:00 发表
肥佬还有吗？


还有一对，联系淘宝客服：
http://union888.taobao.com


或直接电话欧阳
联城众志志成城；
盟约立誓比天高；
音韵悠扬飘袅袅；
响彻云霄照九州！
【走向国际，努力尊定「中国声」标准！】
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
11#
t T
发表于 2014-11-03 07:29 |只看楼主

原帖由 he888 于 2014-11-2 21:39:00 发表
支持，什么开始定？


还早，到时候会公布，就先关注关注
联城众志志成城；
盟约立誓比天高；
音韵悠扬飘袅袅；
响彻云霄照九州！
【走向国际，努力尊定「中国声」标准！】
TOP
多半度
头像

多半度

  • 论坛博士后
  • 19720110
  • 1121
  • 1876
  • 2006-12-08
12#
t T
发表于 2014-11-03 08:14 |只看该用户

唔错，顶威马，
TOP
红鹰
头像

红鹰

  • 论坛博士
  • 19720110
  • 327
  • 327
  • 2004-10-30
13#
t T
发表于 2014-11-03 19:34 |只看该用户

几时组成肥家族？
TOP
小衡
头像

小衡

  • 论坛博士后
  • 19720110
  • 3021
  • 3063
  • 2005-05-10
14#
t T
发表于 2014-11-04 08:33 |只看该用户

我要肥妹！嘿嘿
TOP
红鹰
头像

红鹰

  • 论坛博士
  • 19720110
  • 327
  • 327
  • 2004-10-30
15#
t T
发表于 2014-11-04 08:52 |只看该用户

原帖由 小衡 于 2014-11-4 8:33:00 发表
我要肥妹！嘿嘿
一个卧着的肥妹。
TOP
zjize
头像

杰长老

  • 论坛博士后
  • 19720110
  • 9029
  • 21777
  • 2003-08-26
16#
t T
发表于 2014-11-04 08:55 |只看该用户

威马十年了！我也是用家，顶一个！
我的淘宝小店：杰长老耳机音响店
TOP
MISSION-752
头像

primare

  • 论坛博士后
  • 1980-4-1
  • 1669
  • 3578
  • 2004-01-08
17#
t T
发表于 2014-11-04 10:40 |只看该用户

从美感上看，箱体正面板太宽，两侧板太直和平衡，太死板；要是外观上进行瘦身，前面板收窄，两侧板带弧度。。。就好看多了
TOP
方江2
头像

  • 论坛学士
  • 98
  • 98
  • 2014-10-28
18#
t T
发表于 2014-11-04 11:10 |只看该用户

美术作品一样的赏心悦目！
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
19#
t T
发表于 2014-11-04 11:25 |只看楼主

原帖由 MISSION-752 于 2014-11-4 10:40:00 发表
从美感上看，箱体正面板太宽，两侧板太直和平衡，太死板；要是外观上进行瘦身，前面板收窄，两侧板带弧度。。。就好看多了

等实物吧
联城众志志成城；
盟约立誓比天高；
音韵悠扬飘袅袅；
响彻云霄照九州！
【走向国际，努力尊定「中国声」标准！】
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
20#
t T
发表于 2014-11-04 11:28 |只看楼主

原帖由 红鹰 于 2014-11-3 19:34:00 发表
几时组成肥家族？


原帖由 小衡 于 2014-11-4 8:33:00 发表
我要肥妹！嘿嘿


如果肥仔成绩理想，可能真的有肥妹
联城众志志成城；
盟约立誓比天高；
音韵悠扬飘袅袅；
响彻云霄照九州！
【走向国际，努力尊定「中国声」标准！】
