楼主:阿杰

浅谈超距与侧滑（结论在130页） [复制链接]

查看: 697755|回复: 1950
redsox
头像

  • 论坛博士后
  • 536
  • 2866
  • 2013-10-28
571#
t T
发表于 2014-04-22 23:02 |只看该用户

阿杰,这张图没画错,我只是作为一个玩LP的朋友心平气和地和你讨论技术问题。讨论清楚对你我都有好处。所以没必要这样。
最后编辑redsox 最后编辑于 2014-04-22 23:05:06
唱臂的调节及原理

http://www.hiendlife.com/x1/forum.php?mod=viewthread&tid=18973&extra=page%3D1
TOP
富盛
头像

富盛

  • 论坛博士后
  • 6108
  • 12014
  • 2001-07-06
572#
t T
发表于 2014-04-22 23:03 |只看该用户

对付jwang的最好办法就是截图

此人最擅长信口开河，冒充权威。一旦截其图，穷追其错处，就原形毕露了。还记得上次jwang在168给版主封id也是这样，历史重演而已。

JWANG,还记得你是如何冒充权威的吗？
最后编辑富盛 最后编辑于 2014-04-23 00:19:12
富盛网站  fshifi.cn     富盛音响微信号：fshifipt
文杰用户Q群：  475324510
富盛淘宝 https://shop34536926.taobao.com/
TOP
阿杰
头像

阿杰

  • 论坛博士后
  • 19720110
  • 4635
  • 8140
  • 2002-08-08
573#
t T
发表于 2014-04-22 23:09 |只看楼主

回复 570# 牛仔 的帖子

图怎么啦牛兄？
TOP
牛仔
头像

  • 禁止 IP
  • 905
  • 912
  • 2008-01-25
574#
t T
发表于 2014-04-22 23:10 |只看该用户

该用户帖子内容已被屏蔽
TOP
redsox
头像

  • 论坛博士后
  • 536
  • 2866
  • 2013-10-28
575#
t T
发表于 2014-04-22 23:11 |只看该用户

红线是90度减补偿角所对应的弧线，也就是说唱针能够沿着红线轨迹运行的话，其循迹角度变化为零。




红线是你的最佳线,在这线上的每一点上的循轨误差为零。我先退出,你自已好好想想。
唱臂的调节及原理

http://www.hiendlife.com/x1/forum.php?mod=viewthread&tid=18973&extra=page%3D1
TOP
阿杰
头像

阿杰

  • 论坛博士后
  • 19720110
  • 4635
  • 8140
  • 2002-08-08
576#
t T
发表于 2014-04-22 23:18 |只看楼主

回复 575# redsox 的帖子

你要知道这条红线是怎么来才行。
你连切点弧线都没有弄清，该怎样解释这条红线好呢？
头痛中！
TOP
阿杰
头像

阿杰

  • 论坛博士后
  • 19720110
  • 4635
  • 8140
  • 2002-08-08
577#
t T
发表于 2014-04-22 23:22 |只看楼主

回复 575# redsox 的帖子

kao，你真的气急败坏看漏了眼？
还是像在极品那样更改我的话？
我明明说的是寻迹角度变化为零哦！
怎么又变成是寻迹误差为零？？？！！！
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
578#
t T
发表于 2014-04-23 00:50 |只看该用户

原帖由 阿杰 于 2014-4-22 17:26:00 发表

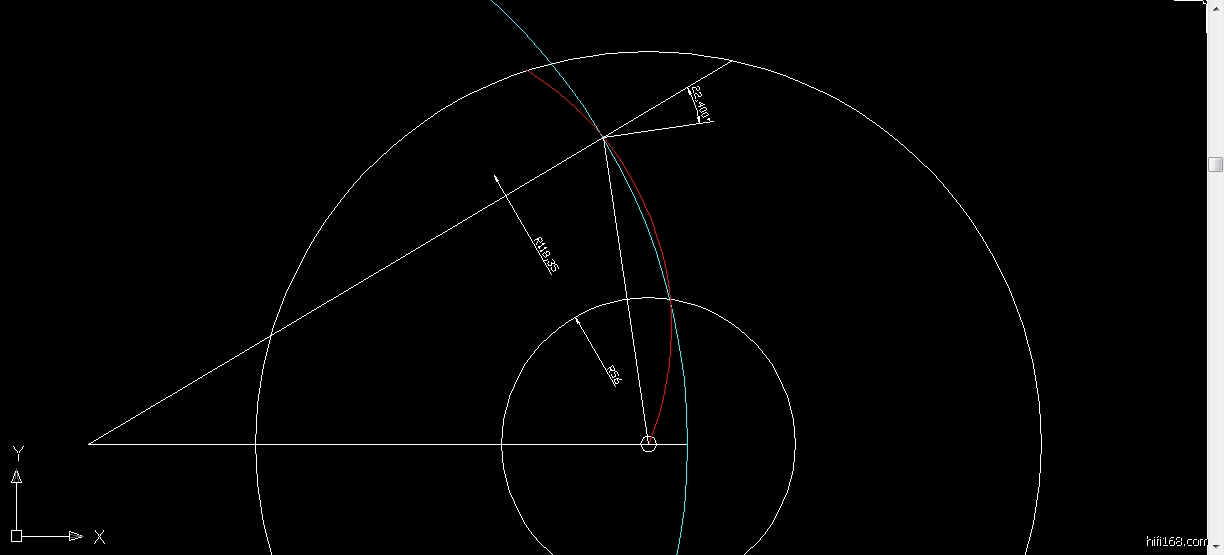

首先要说明这个设计图是一位autocad高手画的，有效长度、轴距以及补偿角度是互为函数关系。


设计知识的信息量很大，我只是稍有理解而已。


下面的图是以天藏兄给出的唱臂数据来设计的，因为我希望他能够第一个看得明白。


红线是90度减补偿角所对应的弧线，也就是说唱针能够沿着红线轨迹运行的话，其循迹角度变化为零。


蓝线是以15mm超距运行的实际轨迹图。


从图中可以直观地看到，两条弧线相交的就是外零点和内零点。


内零点以内的基本上都没有记录信息了。


除了最外圈的角度变化稍大一点外，几乎整个唱片信息范围内唱针循迹角度变化在1.5度以内了。


无论AB点之间的距离增大或者缩小，超距增大或缩小，其循迹角度的变化范围都只能增大了。


这里得出了一个结论：每一个有效长度都对应了一个较佳的超距。


随便拿超距尺来设置超距的朋友，看到这个设计图是否感到汗颜呢？

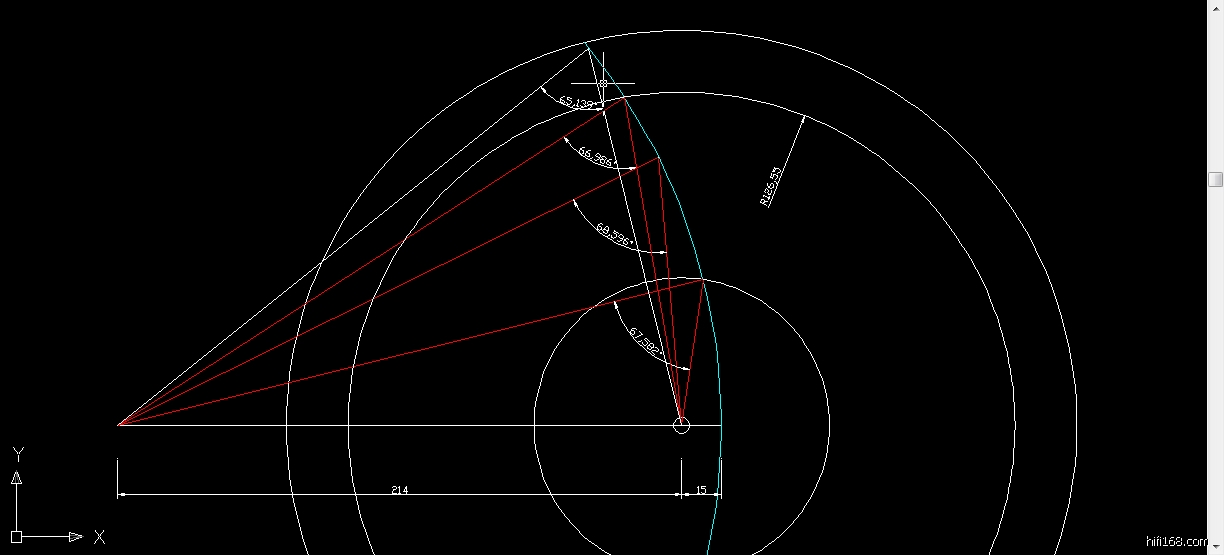

大概粗糙的比划了一下，楼主这个播放曲线循迹角度变化相差在1.5度范围内的大概为直径半径126mm的范围，超过126以上循迹角度变化相差逐渐变大，最大达到3.4度左右


jpg(2014/4/23 0:50:23 上传)



jpg(2014/4/23 0:50:23 上传)


留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
579#
t T
发表于 2014-04-23 00:56 |只看该用户

也就是说楼主这条曲线是比较典型的一点0失真，如果就我的经验，如果补偿角可以调整，把超距设定为18mm，请问天藏同学，用你那个反映失真的软件出来时啥情况？谢谢天藏
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
阿杰
头像

阿杰

  • 论坛博士后
  • 19720110
  • 4635
  • 8140
  • 2002-08-08
580#
t T
发表于 2014-04-23 06:11 |只看楼主

回复 579# 无难 的帖子

这个问题从我的图上就可以非常直观地反应出来了。
我也把设计的重点说明白了，无非就是内圈优化。
至于为什么使用这种设计，原因就是大多数情况下我都会把整张唱片听完。
最后编辑阿杰 最后编辑于 2014-04-23 06:17:45
