楼主:无难

请教关于DECCA唱头的接线方法，困惑ing。。。。。 [复制链接]

查看: 12292|回复: 30
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
11#
t T
发表于 2014-02-28 21:04 |只看楼主

原帖由 天藏 于 2014-2-28 20:38:00 发表
看看这张裸照，应该知道怎么接吧，
这样接线在我这里不行，而且从我的测量数据上看也是不能这样的，容俺再到处找找
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
12#
t T
发表于 2014-02-28 21:16 |只看楼主

原帖由 wayned 于 2014-2-28 18:15:00 发表
原帖由 无难 于 2014-2-28 17:36:00 发表
原帖由 ADWS 于 2014-2-28 17:30:00 发表
无难兄是明知山有虎啊
哈哈，瞎折腾，下午还调整了下这个唱头拉唱针的线，胆子够大的


胆子大的，我那个线圈掉下来，我还发给老彭帮忙弄的。
我是看过这个结构的，我发现我的针没在正中间，而你找老彭调整的那个就是针在正中间的，所以就把线想办法拉紧了一点，让针处在了正中间



我调整前的照片
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
13#
t T
发表于 2014-02-28 22:28 |只看楼主

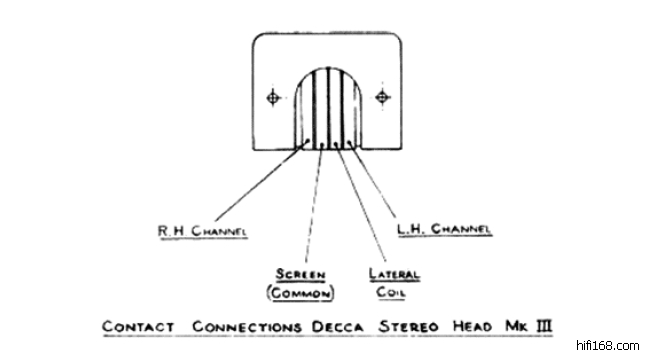

终于找到了

png(2014/2/28 22:27:36 上传)


留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
14#
t T
发表于 2014-02-28 22:32 |只看楼主

Output: 1.2mV

Impedance: 3,000 ohms

Recommended termination: 50,000 ohms

Elliptical diamond: 0.0003 x 0.0008"

Tip mass: less than 1 milligramme

Frequency response: 20Hz to 16,000Hz

Cross talk figures: better than -20dB

Recommended playing weight: 2g

Inductance: each channel 260 mH
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
winfred
头像

老彭

  • 论坛博士
  • 231
  • 231
  • 2002-08-07
15#
t T
发表于 2014-02-28 23:24 |只看该用户

A————R+红
B————空
C————L—蓝+R-绿
D————L+白
老彭黑胶论坛：www.lpaudio.net
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
16#
t T
发表于 2014-02-28 23:29 |只看楼主

看来还是老彭厉害，给俺解决了，看来确实有个端子要空起才对
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
17#
t T
发表于 2014-03-01 00:06 |只看楼主

原帖由 南海十三郎 于 2014-2-28 18:12:00 发表

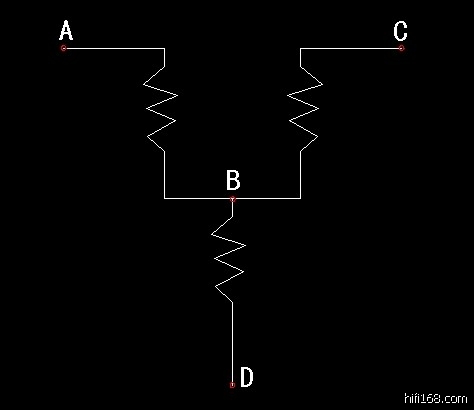

从图分析，B、C应该是1620欧，但这个电阻到底是什么来的？是线圈绕组？还是接地电阻？，B点应该是第一共公点，C点这个公共点电阻加大了1620欧不知音质变化如何？慢慢玩。刚想了一下，会不会是唱头有两个阻抗选择，公共点接B为阻抗1，接C为阻抗2。接法是A、D接左右正，负端只接B或者C，两声道负端线并在一起，如果是双芯屏蔽线就是屏蔽层接B或者C。
老兄分析得不错，明天再试试多种接法，谢谢
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
ADWS
头像

ADWS

  • 论坛博士后
  • 19720110
  • 7555
  • 7865
  • 2004-01-29
18#
t T
发表于 2014-03-01 00:12 |只看该用户

我是说刚买那只迪卡只有三个接线头
TOP
无难
头像

  • 论坛博士后
  • 3446
  • 3736
  • 2007-06-26
19#
t T
发表于 2014-03-01 01:11 |只看楼主

原帖由 ADWS 于 2014-3-1 0:12:00 发表
我是说刚买那只迪卡只有三个接线头
你也了个迪卡唱头？是可以上在通用唱头壳上的？
留声机脑壳淘宝黑胶唱片店http://shop102175991.taobao.com/
网络室内设计http://www.shejiben.com/sjs/1126466/case/
TOP
ADWS
头像

ADWS

  • 论坛博士后
  • 19720110
  • 7555
  • 7865
  • 2004-01-29
20#
t T
发表于 2014-03-01 01:28 |只看该用户

现在还没到手，就是前页那个图片那只
