发布一个具有里程碑意义的电路发明 [复制链接]

阿杜
头像

阿杜

  • 论坛学士
  • 1963-7-4
  • 131
  • 166
  • 2007-02-19
1#
t T
发表于 2013-10-08 22:30 |只看楼主
发烧界的福音，在此发布一个具有里程碑意义的电路发明。

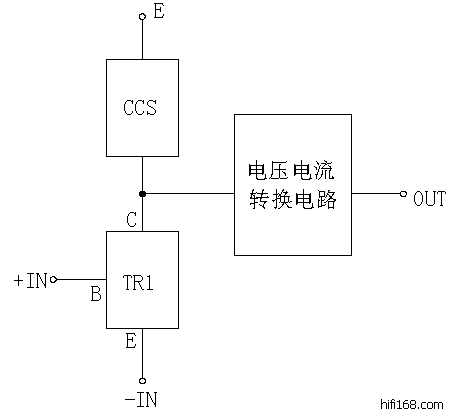

文中图2为说明图 。为了避免误会附上发明电路框图。这里的里程碑不是指电路本身，而是指应用后对于推动音响传真技术发展所起的重要作用方面。发明电路特征是晶体管集电极、恒流源输出端、电压电流转换的高阻抗输入端连接在一起组成的信号放大电路。

jpg(2013/10/8 22:42:01 上传)



jpg(2013/10/9 19:36:36 上传)


最后编辑阿杜 最后编辑于 2013-10-09 22:00:44
