发烧友是一群喜欢比较Pk 的群体，定期聚会找点乐儿，聊聊音响和生活不亦乐乎。

发烧友也总是一群用不满足的群体，希望用更好的材料达到更好的声音，永不满足。

最近本地的烧友听说了我的复刻柏林之声，于是都感兴趣想听听，动了Pk 的主意。问题是没有Pk之前觉得一切都好，一比较就发现了N 多不足。虽然与复刻柏林之声比较的系统是很高价位层次的系统，我还是不甘心失败，觉得这套复刻还有很大空间可以提升，和老烧们分析如何摩改，总结问题所在，希望能发挥系统的最大潜能，心动不如行动，这就开始动手了。

Pk 结果是解析力不够好，不开杨，诊断的方案是上纯银机内线还有就是换电位器，和复刻柏林群里的老烧咨询也是这个结论。
最后编辑ningjy12 最后编辑于 2016-06-23 22:06:43
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
212#
t T
发表于 2016-06-23 20:54 |只看楼主

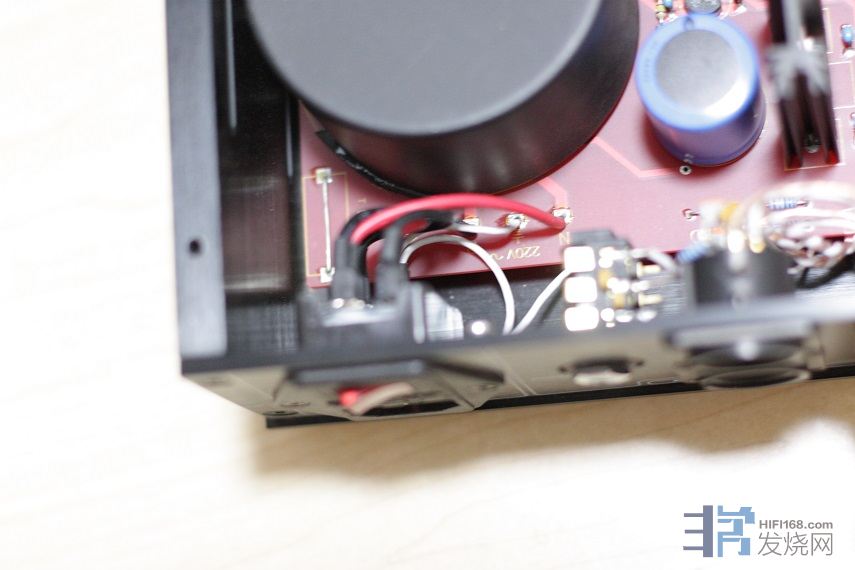

电源线的插座，和机内电源线可以换成银线。变压器旁边的保险丝座跳线也可以换掉。全部加粗。

(2016/6/23 22:18:42 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 22:18:42
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
213#
t T
发表于 2016-06-23 22:07 |只看楼主

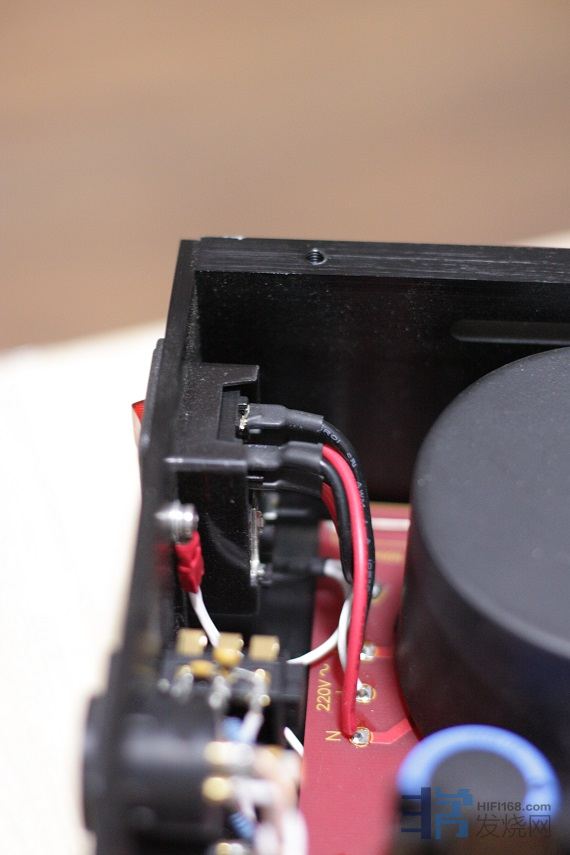

白色的地线比较细，打算换成更好的，适当加粗。

(2016/6/23 22:18:20 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 22:18:20
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
214#
t T
发表于 2016-06-23 22:08 |只看楼主

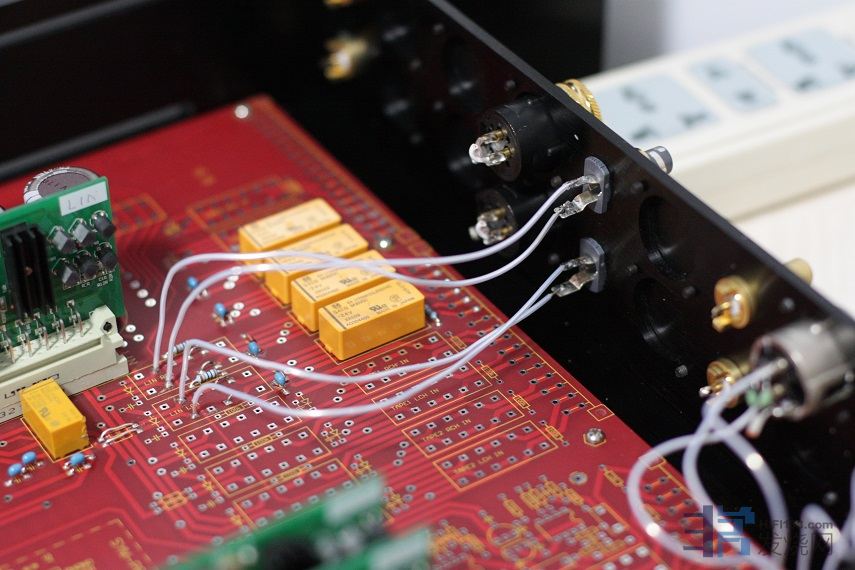

平衡信号输出部分可以换成银线，平衡插座是纽崔克镀金，打算换成纽崔克镀银用于提高解析力。

(2016/6/23 22:15:23 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 22:15:23
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
215#
t T
发表于 2016-06-23 22:11 |只看楼主

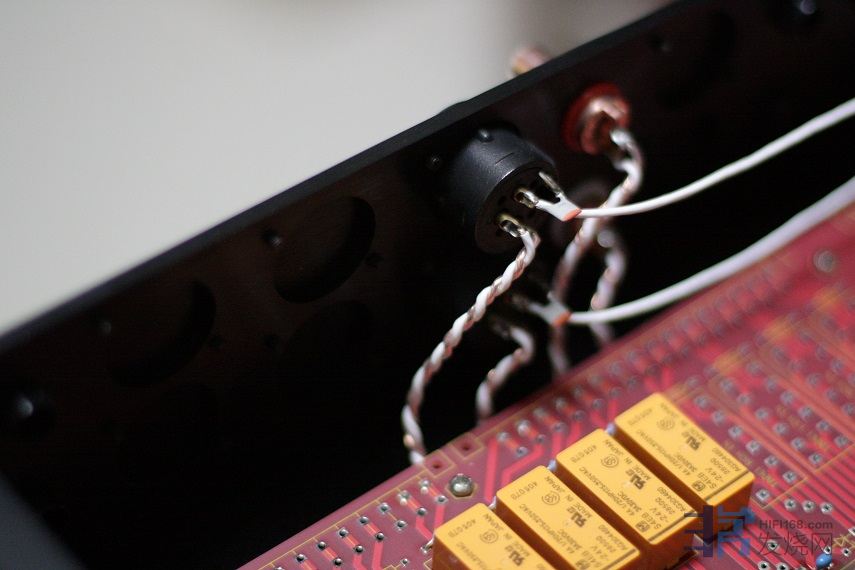

输入端打算换成一组RCA 输入，我的CD 机没有平衡口，所以就没必要留着输入切换，打算直接用纯银线跳过继电器切换电路，电路越简单越好。

(2016/6/23 22:14:32 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 22:14:32
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
216#
t T
发表于 2016-06-23 22:19 |只看楼主

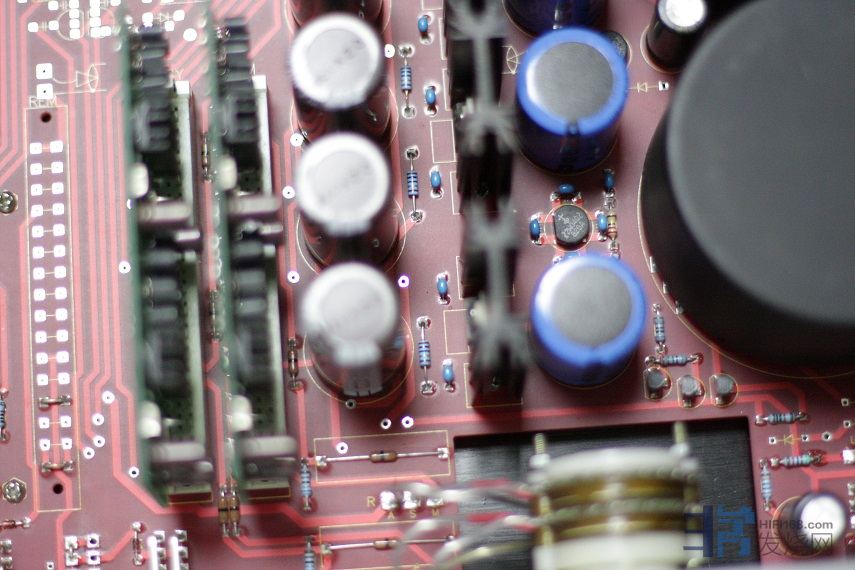

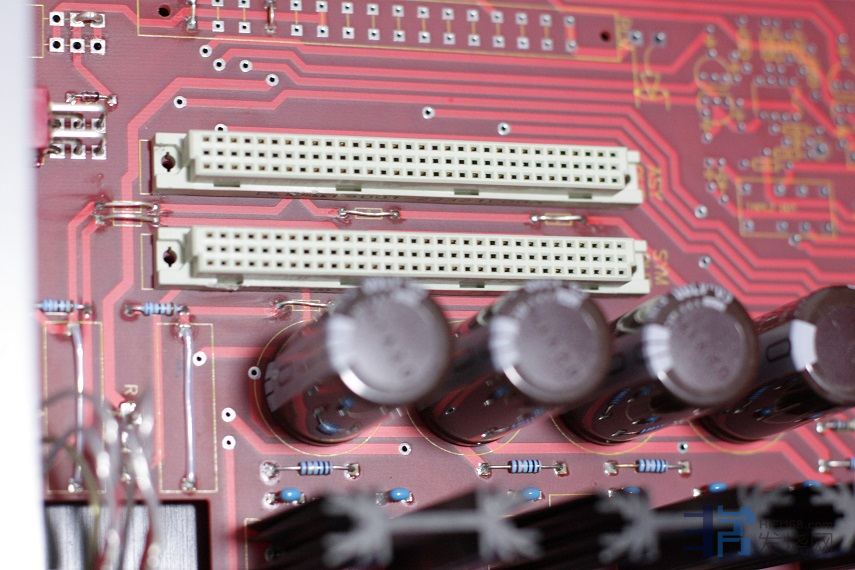

机器线路板上的跳线和0欧姆电阻全部换成银线。看到那个中间带黑色横条的棕色电阻就是0欧姆电阻，都要换掉。电位器也是要换的，这次不做打算，因为没有预算啦！

(2016/6/23 22:22:48 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 22:22:48
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
217#
t T
发表于 2016-06-23 22:24 |只看楼主

研究了半天，有了摩机的思路，问题来了，换什么银线好呢？考虑再三还是经典的JESEN 银线吧，大家都在用，不会错。还有的就是万隆单晶银和V-CAP，好是好，都是单晶银，就是太贵，预算不够啊！

不同的机内线，线径是不同的，入了1.5mm, 1.0mm, 0.8mm, 0.6mm不同线径尺寸，有电源线1.5，信号线1.0，跳线0.8，和代替0欧姆电阻的0.6。
最后编辑ningjy12 最后编辑于 2016-06-23 23:01:43
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
218#
t T
发表于 2016-06-23 23:13 |只看楼主

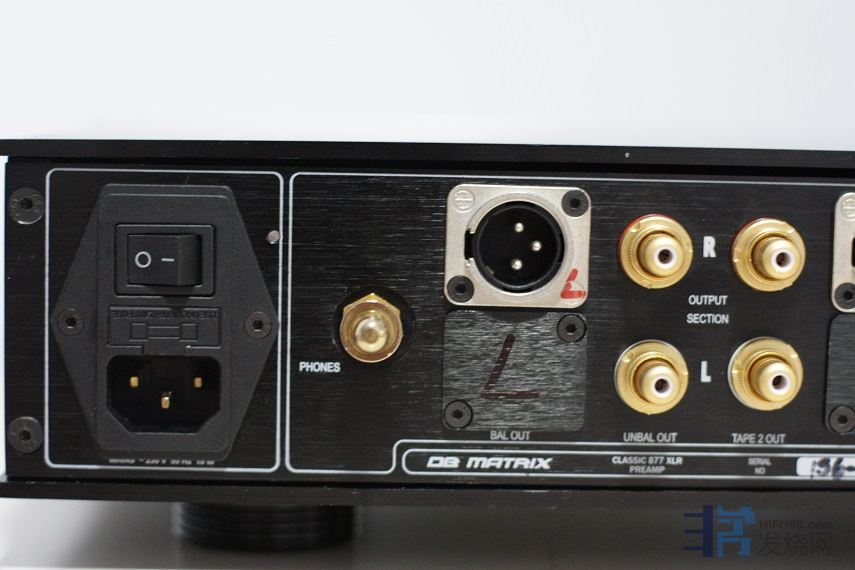

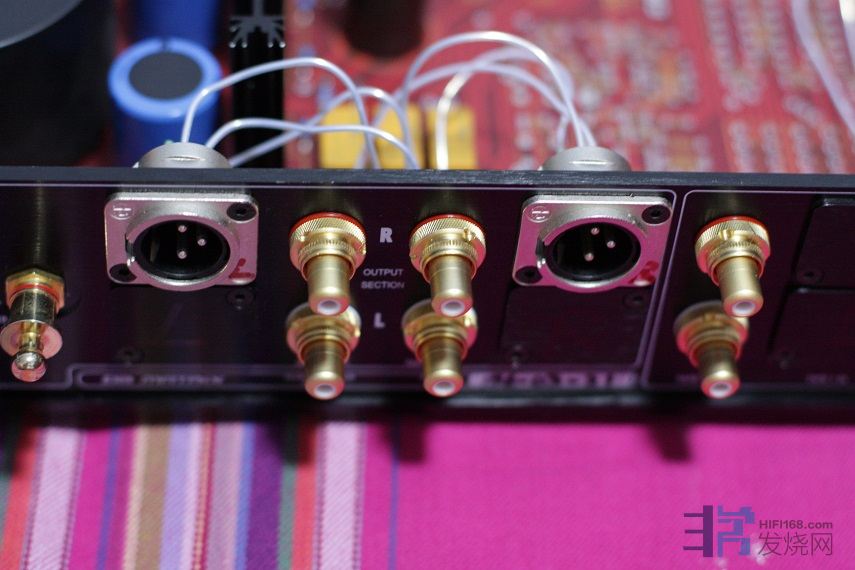

电源尾座换成镀金版本，平衡输出口换成了纽崔克镀银，原来保险丝座的跳线已经换成银线了。

(2016/6/23 23:17:21 上传)



(2016/6/23 23:17:21 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 23:17:21
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
219#
t T
发表于 2016-06-23 23:20 |只看楼主

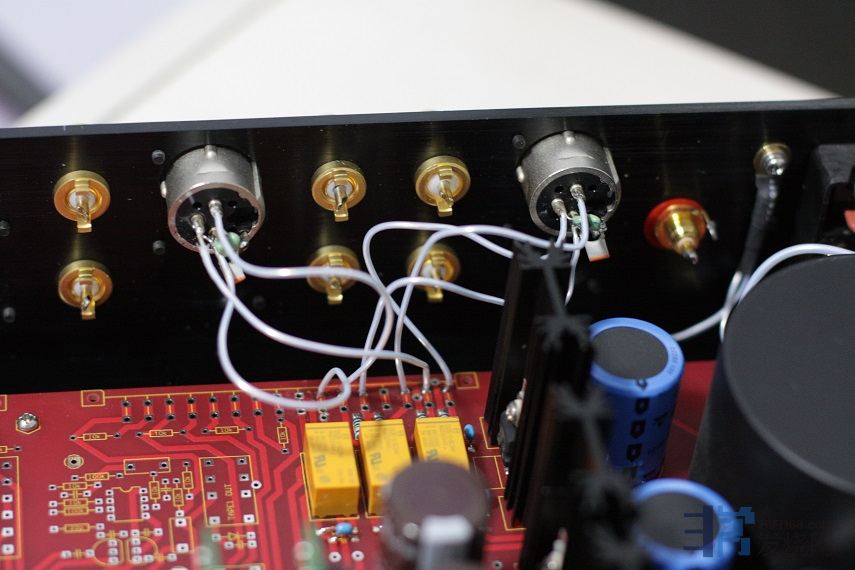

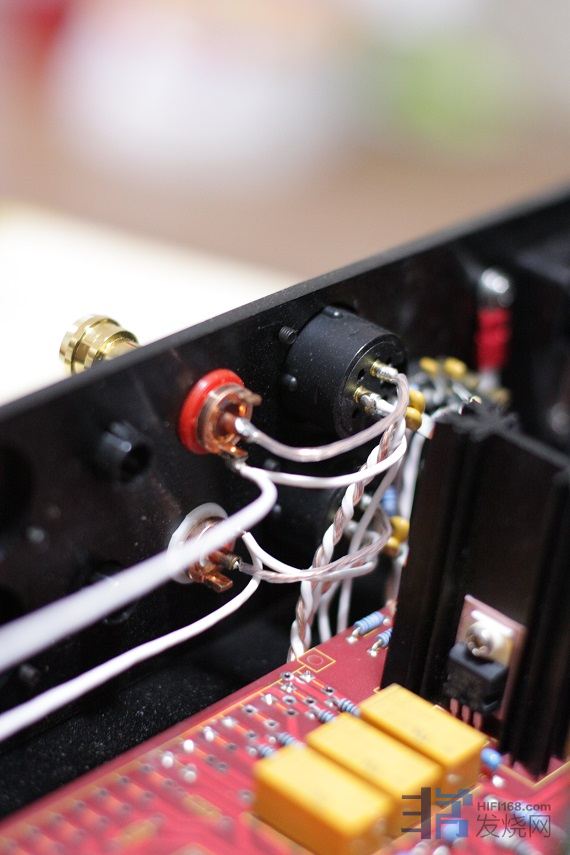

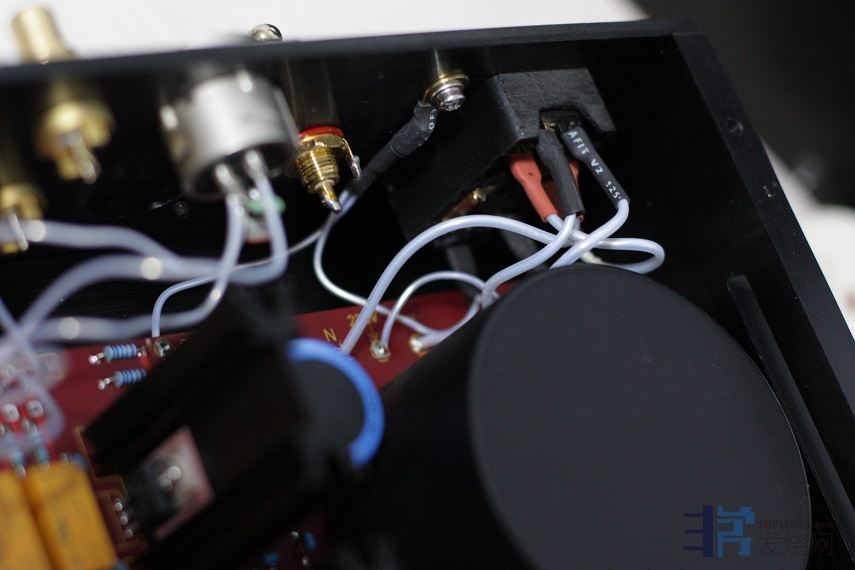

继续上几张照片，机内电源线换成1.5mm的银线，地线也换了。0欧电阻换成银线。平衡口输出线换为1mm银线。

(2016/6/23 23:27:41 上传)



(2016/6/23 23:27:41 上传)



(2016/6/23 23:27:41 上传)



(2016/6/23 23:27:41 上传)



(2016/6/23 23:27:41 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 23:27:41
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2058
  • 3795
  • 2009-08-05
220#
t T
发表于 2016-06-23 23:28 |只看楼主

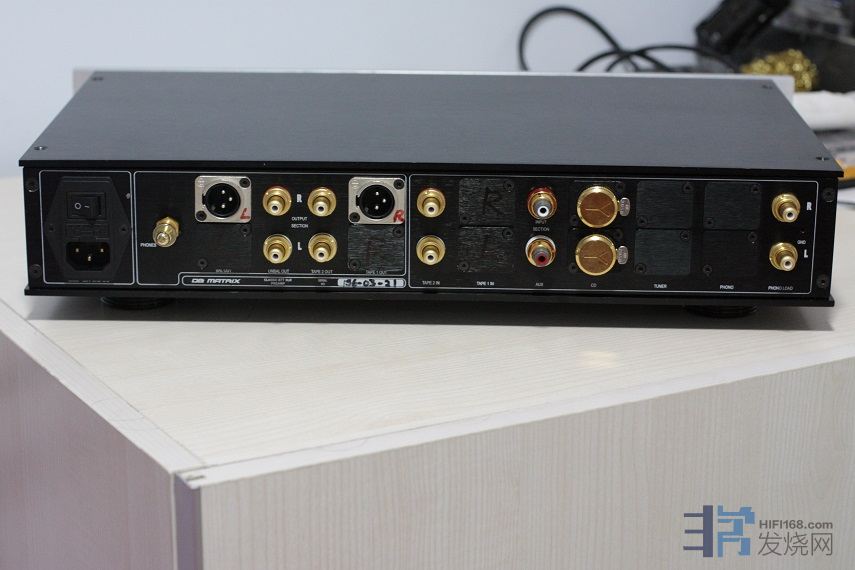

最后是跳过输入切换继电器电路的照片，WBT 顶级镀银座。考虑上这个RCA 座是想以后不再换座了，争取一步到位，所以下了很大决心才买的。毕竟不便宜啊！

(2016/6/23 23:31:29 上传)


最后编辑ningjy12 最后编辑于 2016-06-23 23:31:29
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877
Power Amplifier, 211
Speaker, Dynaudio Contour S5.4
TOP
