求助:问个电源问题,懂电源DIY的请进 [复制链接]

1#
自己做了个电源,出现问题了

电源设备:变压器(50W,红-黑6V、黄-橙6V),整流稳压板5V,接法是黄-橙6V接整流稳压板输出5V,黑黄串接起来,直接输出12V,经万用表测量没问题
负载设备:A--5V DC输入,B--12V AC输入
电源控制:电源机箱2个开关,1个总开关控制变压器的输入,接通后A有5V DC输出,第2个开关打开后B有12V AC输出(用万用表测量过,电压都能达到要求)


问题:
当打开第一个总开关(第2个处于关闭状态),A、B 2个用电设备就会同时接通了,而且B-12V AC的设备虽然也通电了,但不能正常使用,A设备能正常。
当A、B 2个设备各自拔掉一个电源,也就是只单独给一个设备供电使用时,就能正常。


为什么不能2个设备同时使用?变压器不是可以同时12V和6V输出吗?是不是不能一路直流输出,一路交流输出,回产生回路?


说明:电源插座没有接通地线,也就是电源插座的线没有接机箱外壳

gif(2012/12/10 13:31:52 上传)


最后编辑龙的传人 最后编辑于 2012-12-10 15:40:48
分享 转发
TOP
2#

上个图吧
TOP
3#

这个跟图没关系吧,只是不懂为什么不能同时接2个设备使用
TOP
4#

可能与电路的公共地有关,上个电路图看得清楚点,我也半桶水.
TOP
5#

我估计是LZ把红-蓝-黄-橙的其中任意2色接到同一点去了
TOP
6#

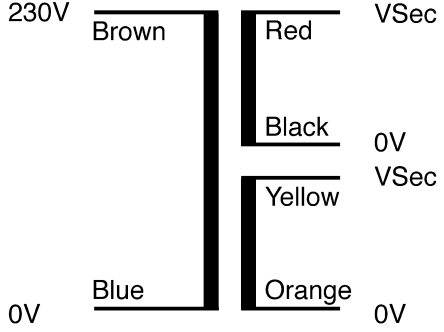

打错字了,不是蓝黄,而是黑黄串接输出12V,按变压器图应该没错吧,一个开关230V输入端,一个开关装在12V输出的橙色端
TOP
7#

回复 6# 龙的传人 的帖子

黑黄串接输出12V没错,应该查下12V交流是否通过2个设备的地回路了(如果2设备的低是连在一起的话)
TOP
8#

2个设备都是用这个电源供电,一个是+-5V DC,一个是12V AC,都没有接地线,所以不会有产生回路的可能吧
TOP
9#

如果像这张图,就回路了,粉红色的

TOP
10#

看不懂你的图,没办法,还是自己划了个图,你帮我看看又没问题吧
TOP
11#

哈哈,我画图就这水平了,我能帮的尽量帮吧
TOP
12#

如果设备A,B电路地没有相通,这真是很奇怪,只能等高手了
TOP
13#

是啊,2个都是独立的设备,一个是播放器,一个是解码器
TOP
14#

回复 13# 龙的传人 的帖子

这有可能通过信号线的负极相通哦
TOP
15#

有什么解决方法?
TOP
16#

既然是自己diy,就不要妥协了,用两个变压器吧。
TOP
17#

哇晒,我买的这个已经是名贵牛了,Talema的牛很贵,50W就要价2百多,本来是看到有2路输出可以给2个设备供电用的
TOP
18#

哈哈!兄弟拔了A,B信号线能正常开机吗?
TOP
19#

A设备和B设备的地位有没有连通的?如果连通的这个回路就有问题了,另外B设备是否有整流?最好把两个设备连接画岀来才好分析。
TOP
20#

虽然不知道你在画什么,但是你这两个设备同时使用肯定存在不共地的问题
