介绍一款英国专业级的SCV PC-80E音响相位测试仪…… [复制链接]

（续上……）

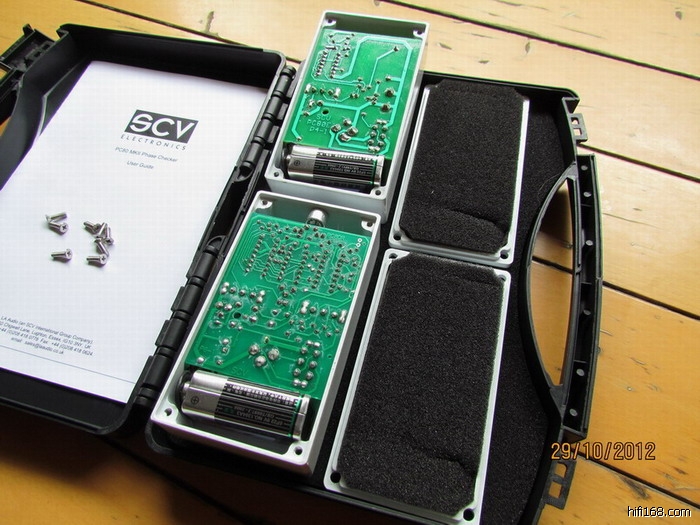

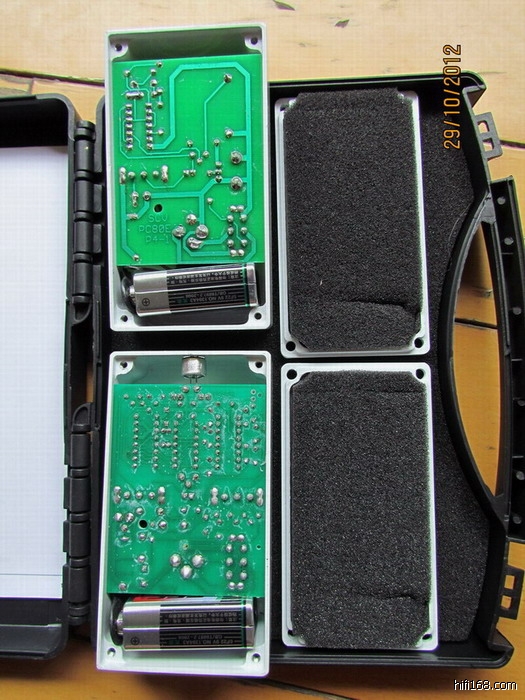

（3）SCV PC-80E音响相位测试仪的内部结构图片：（可见那坚固的铝制外壳）

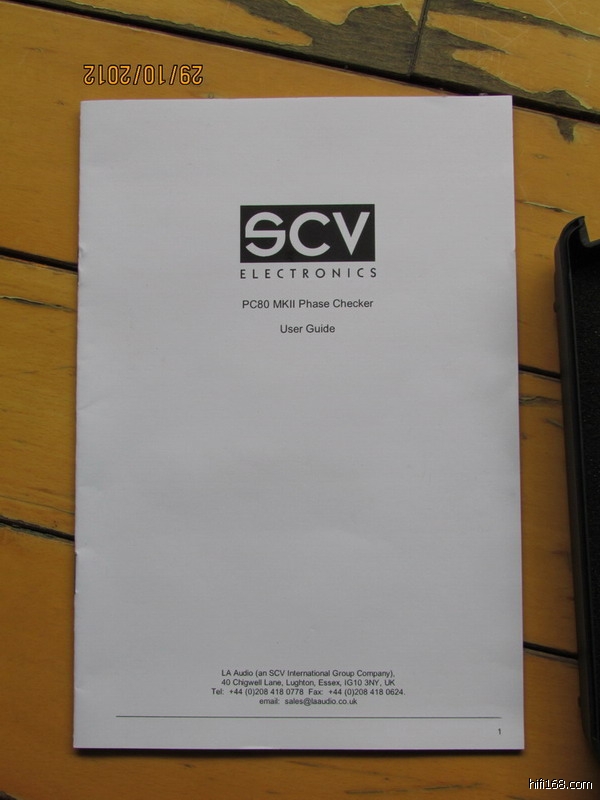

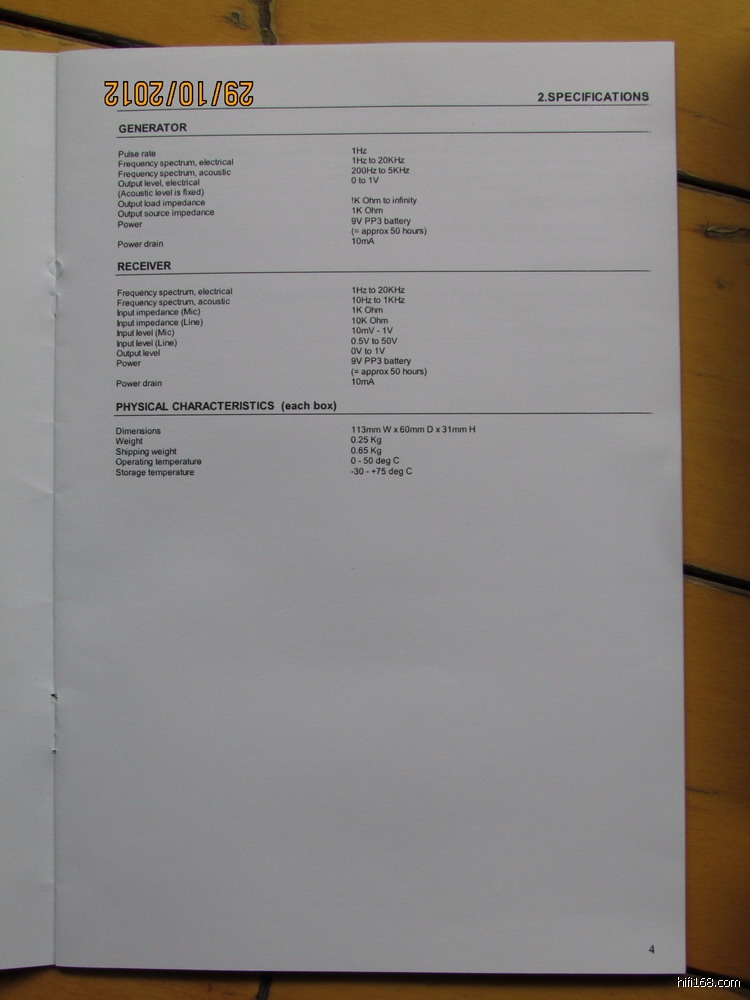

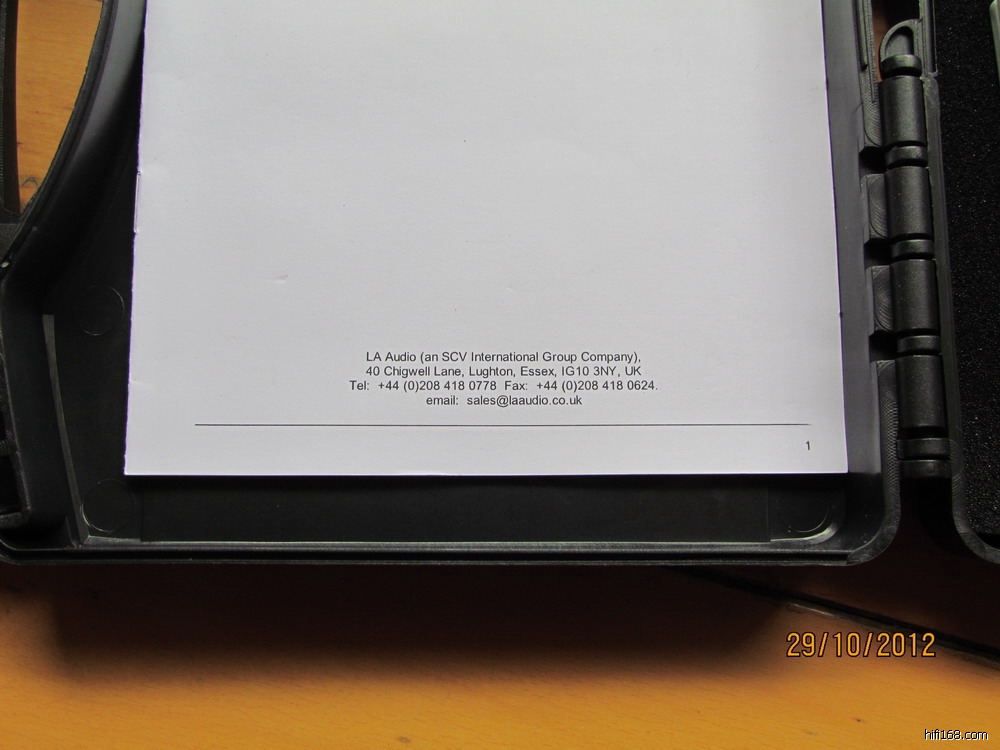

（4）SCV PC-80E音响相位测试仪的使用说明书：

【英国SCV PC-80E专业音响相位测试仪使用方法：】
SCV PC-80E音响相位测试仪其实是一款很实用的测试仪器。它是由一个信号发生器（PC80E MK2 Generator）和一个信号接收器（PC80E MK2 Receiver）所组成。
使用的具体方法与布骤如下：
（1）首先用一条平衡信号线将信号发生器（PC80E MK2 Generator）与音响系统的前级放大器相连接（即：用一条平衡信号线连接信号发生器（PC80E MK2 Generator）的输出端子与前级放大器的左右声道中的其中一个声道的信号输入端子；若前级放大器的信号输入端子为RCA输入端子，则需要使用一个BALANCED转RCA的转换插头）
（2）打开信号发生器（PC80E MK2 Generator）的电源开关，将要测试的喇叭单元（音箱）与音响系统的前、后级放大器连接好，分别打开音响系统的前、后级放大器的电源开关，调节信号发生器（PC80E MK2 Generator）的音量输出与音响系统的前级放大器的音量输出至恰当的音压（音量）此时，就可以听到喇叭单元所发出的“卜”“卜”“卜”……的连续间断的声音；
（3）打开信号接收器（PC80E MK2 Receiver）的电源开关，手持信号接收器（PC80E MK2 Receiver）将其内置的麦克风口对准要测试的喇叭单元（尽量接近要测试的喇叭单元）此时，你就会看到信号接收器（PC80E MK2 Receiver）上面的指示灯会跟随喇叭单元所发出的“卜”“卜”“卜”响声而发出红色与绿色的闪光……
（4）当你看到：（一）连续两绿一红的闪光时，表明喇叭单元处于正相的工作状态；（二）连续两红一绿的闪光时，表明喇叭单元处于反相的工作状态；
（5）测试完这个声道之后再用同样方法测试另一个声道……（拔出之前接入前级的接线再接入另一个声道即可）

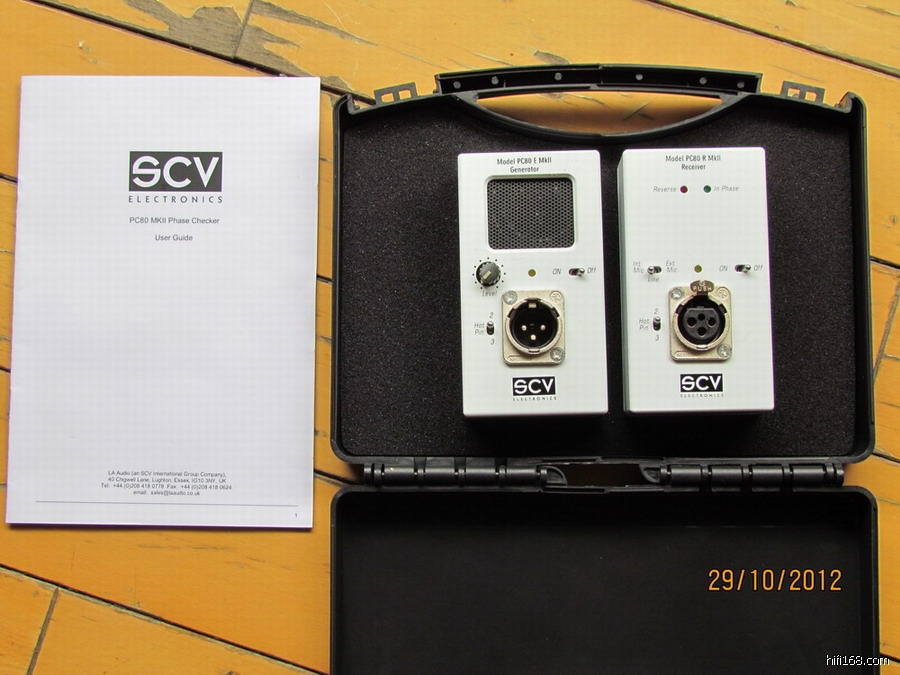

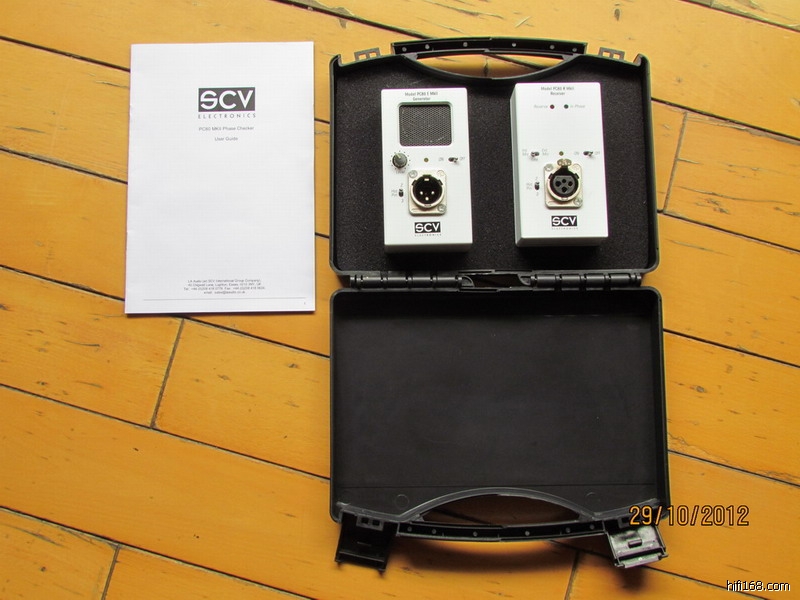

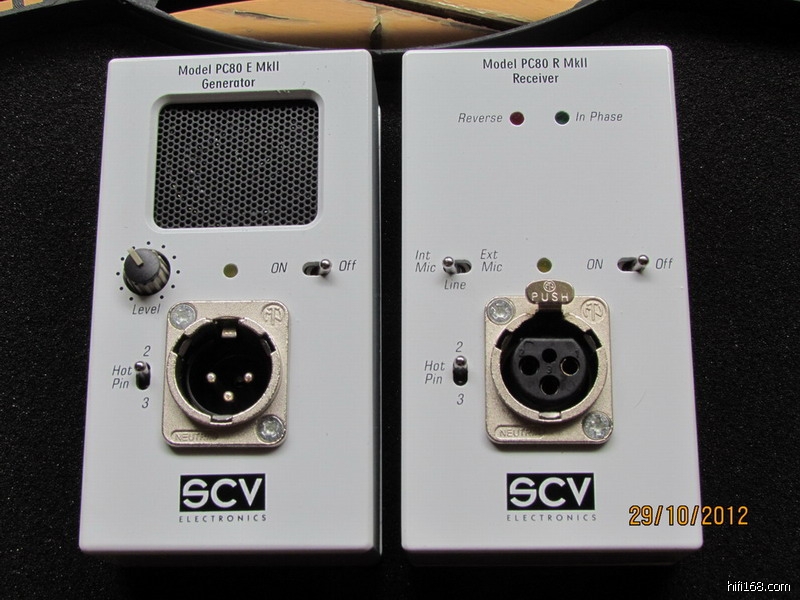

SCV PC-80E音响相位测试仪：（PC80E MK2 Generator信号发生器【图左】+PC80E MK2 Receiver信号接收器【图右】）

什么价格啊？

原帖由 fengyuwuzujq 于 2012-10-31 11:53:00 发表 什么价格啊？

请跟工程佬（强哥）联系。（强哥的电话我在短信中给你）

请给强哥电话，谢谢

这个好玩

原帖由 99wm 于 2012-11-1 9:19:00 发表 请给强哥电话，谢谢

强哥的电话已在短信里发给你。

原帖由 Horn王 于 2012-10-31 11:36:00 发表 【英国SCV PC-80E专业音响相位测试仪使用方法：】 SCV PC-80E音响相位测试仪其实是一款很实用的测试仪器。它是由一个信号发生器（PC80E MK2 Generator）和一个信号接收器（PC80E MK2 Receiver）所组成。 使用的具体方法与布骤如下： （1）首先

补充说明：
SCV PC-80E音响相位测试仪：（PC80E MK2 Generator信号发生器【图左】）还会对应不同地区制式的平衡输入信号插头的+极与—极端子脚进行即时的对应开关进行选择。（如日本机的大多数是1为脚地，2脚为负，3脚为正；美国机则多数是：1脚为地，2脚为正，3脚为负）


2012/11/2 11:05:06

需要1套，麻烦给联系电话。电邮pro007@126.com

PM价格，这个好玩

同样功能的相位测试仪

包邮二十五元。淘宝上大把

只需将配的碟子放于cd机上就能够测出来

我借过别人的好用，后来拍了一个。

http://trade.taobao.com/trade/detail/tradeSnap.htm?spm=a1z09.2.9.216.PBENjM&tradeID=154007017133400

我在这里买的。刚才看一下还降了一元

24元包邮的

这个东西测出德国原配的意力蘑菇头是反相的。

我的汽车音响全部反相

客厅的音响全部反相

朋友的一对马田书架低音反相

美丽的阿敏的惠威箱低音反相

是一款专业先进的音响工程安装调试测试仪器，该仪器是电声工程安装最理想的小型工具，它可以精确地测试各种电声声场系统的相位差异，是音响工程安装调试的必备测试工具，给工程安装调试以带来更简单方便，省时，省力省心的效率。当多于一只音箱用于一个系统时，清楚知道每只音箱之音盆振动方向是否一致是非常重要的，这时该仪器使用电池供电，更换电池容易。该测试仪器使用携带方便，操作简单是任何人都会使用的设备。特别适合于目前流行的公共广播音响系统，专业音响组合系统，线阵音响系统，音柱音响系统等等的一些组合音响测试场合。该系统由两只手持单元组成，发射器能产生很宽的脉冲频带，可以通过卡侬插或内置喇叭，输出的脉冲信号
size]发射器会发出1秒1Hz脉冲信号，并通过内置喇叭和卡侬座输出连接对音响系统进行测试，电平大小可以在面板上LEVEL调节，卡侬座输出可选择2或3脚输出脉冲信号，内置喇叭输出电平已固定。
在测试中，一旦信号反馈到音响系统，接收器将显示接收到的信号是否在同相位,并且在接收器上的发光LED灯会片刻
闪烁，绿色闪为跟输入源同(在)相位，红色闪为跟输入源反相位。
PC218-B测试器功能介绍:
1.选择INT.MIC：使用内置话筒测试功能，将PC218-B器上面的咪头直线对准音箱喇叭，仪器上IN或OUT发光LED灯闪亮其中的一个，IN闪亮表示同相位，OUT闪亮表示反相位；
2.选择EXT.MIC：使用外接话筒功能，将PC218-B仪器上的输入卡侬座插入话筒，用不同的方式对准话筒喊话，IN和OUT发光LED灯会跟随不同的相位闪亮。
3.选择LINE：使用线路电平信号输入功能，把PC218-A和PC218-B的输出与输入卡侬座用一条XLR线连接好，将两个仪器的HOTPIN开关都处在2位置，旋转LEVEL音量，观察IN发光LED灯应跟随喇叭发出的脉冲信号闪亮，将两个仪器HOTPIN开关都处在3位置，同样观察IN发光LED灯应跟随喇叭发出的脉冲信号闪亮，当PC218-A和PC218-B仪器的其中任意一只的HOTPIN开关，一个处在2位置，另一个处在3位置时，此时PC218-B除电源指示外的其余指示灯都无任何指示。
提示:该仪器不支持话筒输入幻象电源。
应用注意事项:
在公共广播音响系统测试中请从发射器释放信号,并依次在每个音箱前面正方放置接收器,以确保系统在相位;
在多功能应用中,请把接收器连接到调音台的输出,并给各个话筒释放脉冲信号,接收器可以用作测试是否所有话筒在相位 (如果不在相位范围,关闭效果功能可能导致话筒的不在相位).
把发射器信号传送到磁带并连接接收器到录音机器,该系统可以用作测试磁带录音相位传送过程;
该系统也可以用于检测电话线等物件。
提示：PC218是一部测试绝对相位的仪器。
在正常操作中，一些分频网络或者音响系统会偏离相位，使用PC218时应注意该事项并对此作相应的调整，该仪器不受传播延时以及效果延时影响。
五. 线材测试：
PC218是一款用于电子音响系统测试的全极性仪器，而不是线材测试仪。如果因线材原因导致测试系统不准确，建议使用专门的线材测试仪器，如果需要测试独立的XLR电缆线，PC218是您最理想的选择。
在发射器上设定HOT PIN2, HOT PIN3,
在接收器上选择线路输入，并对应设定HOT PIN到线路2,HOT PIN到线路3，仪器上的绿色发光LED灯将会显示，如线路连接错误，接收器的发光LED灯将无法显示。
提示：在此项测试中，发射仪的电平值必须设定到最大刻度。
六. 设备校验
检查开箱：
PC218在出厂前经过纸箱包装，如开箱前发现已有明显的运输损坏，请勿马上拆开该纸箱，尽快与我公司联系。

使用环境：

该仪器在0-50℃ (32-122华氏度)，相对湿度80%以上环境下使用。
电源：
            该仪器采用9V，PP3电池供电，换电池时拧开背板上4个螺丝，正确对应电池的正负极装入电池。
外接设备：
发射器：卡侬公输出
接收器：卡侬母输入
