新玩具进家-欧博的D15S签名版电源处理器 [复制链接]

原帖由 sprs 于 2012-10-23 20:00:00 发表 243 × 500 × 560 （mm）

多谢

原帖由 ningjy12 于 2012-10-23 20:20:00 发表 这个处理器有没有电源相位的问题？还有就是拉专线会不会比这个提升要小？

说对了，这个电处确实可以解决电源相位的问题。这要归结于它内部一个独特的灵火线切换电路，它可以


首先再重复一边关于电源相位的几点知识：

• 不管是国标，美标，还是欧标，电源插座上都是左零右火。区别是美标的地线是超下的，国标的地线是朝上的。如下图：



  2012/10/23 22:06:01




• 基本上音响电源线都是美标的。
• 常见的万用插线板接美标的音响电源线相位必然是反的，必然是错误的。至于为什么，道理很简单，要国标插座要兼容美标插头，地线必然要翻一下朝上。如此一翻，灵火线现就反了。

所以，如果的墙插和排插只要不是美标的，那么接美标插头的话，相位必然是反对。而且实际情况常常是墙插接排插再接排插，这其间相位有对的有错的，情况更加复杂。。而且有很多情况可能本身墙插就接错了，所以我们家用条件很难保证相位的正确性。





借用E版一张图：这就是“美版的插座的正确用法”，地线的插头是超下的，灵火线是左零右火。









现在墙插的用法不正规的很多啊，“不正规的墙插用法”淘宝上随便抓典型一大把，例如把上下颠倒的：这种情况如果还遵照左零右火的规矩，相位必然是错误的。

那么D15S就有一个电路可以根据输入的灵火线的相位来切换两个大电流继电器，最终使得进入电源处理电路的灵火线的相位是正确无误的。大家肯定注意到D15S开机的时候有一个延迟，这个延迟就是为了给电路一个时间来检测和纠正输入电源的相位。

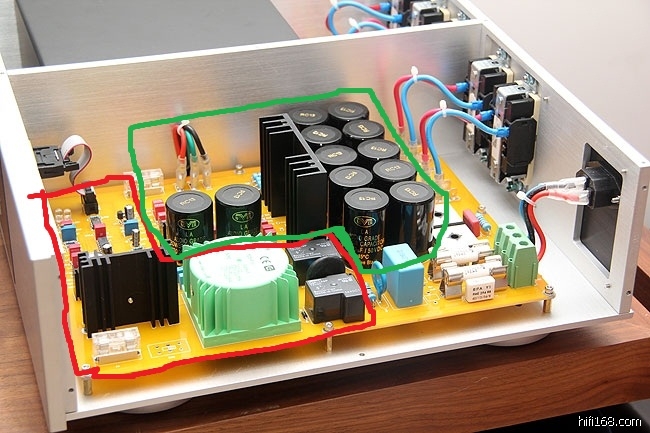

再借用E版的一张图：图中红色的部分是开关电路，电源相位检测电路，电源相位纠正电路，就正电源相位用的两个大电路欧姆龙继电器。






绿色部分包括JSR瞬态过电压保护，正弦波整形和功率因数校正。还有这个电路更神奇的地方，10个10000微法的大水塘，配合一个独特的电路，用来去掉电源的直流成分。


这一点是拉专线，隔离牛，或者天价的电源线都无法做到的。

精彩，不要停。

哈哈，到此爆料结束。

下面准备上vcap了。

原帖由 yavis 于 2012-10-23 20:48:00 发表 看看这个西电保险丝能不能用上。30mm长

这个还真不知道，D15S用的保险丝是10×38的。

插座可否换成更好的？

我准备换掉插座
不知里面用的那几段电源线是什么线。普通线的话，也换掉。
还有保险丝，肯定是要换掉的。
有时候我在想，无论哪个音响商，也就是提供了一个电路，因为厂家首先关注的是成本，其次还是成本，第三才是声音。

原帖由 sprs 于 2012-10-23 22:50:00 发表 哈哈，到此爆料结束。 下面准备上vcap了。

把哪个电容换成V-cap?

等V--CAP
