【传统解码器PCHIFI时代新生】美国audiophilleo USB异步数字界面... [复制链接]

查看: 17036|回复: 39
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
1#
t T
发表于 2012-08-04 14:29 |只看楼主
　　进入PCHIFI时代，各品牌先后推出各种带USB、火线输入的解码器，以应对数字化大潮。到Ayre QB9这台USB异步DAC出现，USB DAC直入PC或MAC，最核心的音质终于可以登上大雅之堂了。目前DCS、playback、日本ESO等数码巨头纷纷推出USB界面，来提升自家DAC连接PCHIFI的表现。但一方面带USB异步的DAC价格仍然高高在上，第二方面数字技术升级换代较快，选购带有USB异步输入的DAC也许2年后就已经“过时”（Ayre QB9 24/96第一代就面临此问题），第三方面是很多烧友已经拥有高级DAC，但是却不带数字界面功能……

　　好在各种USB转同轴（USB数字界面）层出不穷，加上各种内置顶级数字声卡、外置专业1394数字界面，选择面还是相当宽泛的。本人2009年开始接触PCHIFI（之前用专业声卡之类不算在内），先后有机会把玩了小三强、大三强等PCHIFI热门解码器，也玩过美国Lynx AES16专业纯数字声卡AES平衡输出接传统解码（如chord dac64mk2、DCS delius+Purcell等），之后又玩接master clock（时钟），又搞三电源给PC供电、PC软硬件优化、BIOS参数微调、操作系统订制；播放器从foobar2000、CMP+CPLAY到Jriver、简听等……其中艰辛与乐趣不一而足！2011年10月开始玩AP2，现在仍留有audiophilleo 2+purepower一套，发觉这是一套性价比很高、技术含量极高的好东西，几经周折，最近拿到audiophilleo代理权，现做一简单介绍。







　　audiophilleo 即大家所谓的USB转同轴，特别之处在于并非使用XMOS等现成的USB异步方案，而是以ARM CPU（常见于智能手机、平板电脑）搭建了一个完全自有知识产权的顶级线路。其时钟线路脱胎于专业通信领域，jitter低到不可思议的程度——而且这并非某些hifi小厂标称晶振静态理想测值的做法，audiophilleo甚至动用价值50万人民币的Symmetricom TSC 5120A相位噪音分析仪给出1HZ到100KHZ的相噪测试数据！！仅这点来说，audiophilleo是HIFI圈里的独家，同价位的hiface evo、stello U3等根本难以望其项背；价格贵不少的weiss int202、203也是犹抱琵琶半遮面……除此之外，audiophilleo厂家相当重视数字输出端的优化设计，他们用全差分低ESR零件搭建一个数字输出端，而且精妙之处在于设计了BNC、RCA（公头、母头）三个接驳插头，这样audiophilleo可用相应的插头直接插入解码器的BNC或RCA端子，剩下一条价格不菲的数字线投入（而且由于是直连，效果是普通中低档数字线难以望其项背的）！
　　声音特点：本人为audiophilleo2搭配过众多的DAC，从万元的wadia 121到4万多的weiss dac202、9万元的emm labs dac8mk4，可以说audiophilleo并非“穷人的劳斯莱斯”，他的秉性是忠贞不二、绝不以模糊、柔化一笔带过dac或系统可能存在的问题，相反他的瞬变、解析力、层次、结象拥有远远超出价位的表现，这方面可以大幅抛离同价位的hiface evo、stello U3。如果你的系统有一定档次（RMB做支撑）并已经调校得相当平衡，一定能立即体会到他众多的优点；如果你的系统现在干冷硬，请谨慎使用并检查找出问题。audiophilleo拥有显微镜般的分析力、稳定和结实结象（PCHIFI极其难得）、细腻顺滑的音色。如果想声音更宁静、泛音更丰富、低频释放更自然，请选择audiophilleo2+purepower（电池供电）。可以说，无论是audiophilleo2还是audiophilleo2+purepower，他们都拥有高级数字转盘的高级要求——声音精准忠实、信息量大（超低jitter的优势）、听感不狂不躁。当然如果要你的PCHIFI源头就开始大幅染色，audiophilleo显然并不合适。

下面为国内网友的玩机、对比心得，可供参考：
　　即使是自带USB异步的美国Wyred dac2使用AP2后依然提升明显，加上purepower后更加不可思议：http://www.av199.com/viewthread.php?tid=440712&extra=pageD1&page=5

　　与价位相近的stello U3、hiface evo的PK，素质明显超出：
http://bbs.headphoneclub.com/viewthread.php?tid=179832

官方数据：
　技术亮点
　　10Hz到100kHz下，2.6 ps RMS超低相位抖动 S/PDIF 输出
　　异步USB传输
　　关键部件由再生电源独立供电，隔绝电脑电源的不良影响
　　优化固频时钟带来超低时基抖动
　　全差分ECL自由转换输出端
　　定制坚固铝合金外壳减少电流噪音和振动
　　符合RoHS环保标准
　　技术规格
　　抖动
　　2.6 ps RMS相位抖动，使用TSC 5120A相位噪音分析仪在10Hz到100kHz测定。
　　8 ps RMS相位抖动，使用TSC 5120A相位噪音分析仪在1Hz到100kHz测定。
　　<5 ps RMS 时基抖动(<15 ps peak-peak)，使用WaveCrest DTS取样8000测定。
　　 大多数的S/PDIF检测评定仪器都是为上一代的数字产品设计的，他们的噪音敏感度太低，不利于Audiophilleo系列产品的高标准设计要求，这就需要我们利用新的检测技术来检验。
　　Symmetricom TSC 5120A相位噪音分析仪，通常用于通信业的时钟信号测量，是少数几种符合我们测定要求的仪器。它原本是用来测定时钟信号准确度的，能够测定1Hz到100KHz范围内的相位噪音情况，它可以测定在一定的频率下，给定的时钟信号偏离理想值多少。
　　S/PDIF数字声音信号是由时钟信号和数据信号混合而成，然而TSC5120A仅仅只是测定时钟信号而已，所以我们在Audiophilleo1上增加了一个固件功能，使其可以用产生S/PDIF信号的方式来发送时钟信号，并直接连接到BNC输出，这相当于我们使用了相同的硬件路径和时钟信号来产生S/PDIF音频信号，如果你有合适的装置，你也可以自己尝试转换SPDIF->Advanced->Test Wave
　　使用5120A，我们收集到一些经常使用在数字音频中的常见载波信号，并且经过计算相位抖动测定，找出1和10Hz到100KHz中的偏移频率。让音频录制工程师开始相信除了高频区域里时基抖动对载波有偏移作用，在非常低频的区域内减少时基抖动，1到10Hz内，对声音的活灵活现传送是非常重要的。
　　想知道不同等级的时基抖动时如何影响音质的，只需要使用Audiophilleo1上的时基抖动模拟功能，当你把它设定到1级的时候，固件会增加约250 ps RMS 的时基抖动，在1Hz到100KHz范围内产生约1300 ps RMS 的相位抖动，这个抖动大概是目前世面上的中档USB-S/PDIF界面的性能参数，在高端的音响系统中，你可以轻易听出它们的差距。
　　兼容性
　　Windows Vista/7
　　Windows XP
　　Apple OSX 10.5+
　　Linux Ubuntu 9+. 有许多不同版本的Linux，不过他们的音频驱动是相似的，大多可以兼容
iPad iOS 4.2. iPad支持16bit 44/48kHz 规格的音频
    OS X，Linux和Windows XP不需要额外驱动去运行192kHz/24bit的音频。 Windows Vista和7需要我们提供的自定义驱动才能支持172/192KHz的音频，驱动包含32位和62位2种版本。
     在Windows环境下，标准和自定义驱动都兼容WASAPI和ASIO4ALL以及DS，当使用ASIO4ALL时，内核缓冲应该设定为4，注意在XP中，为了提高可靠性，我们建议使用ASIO4ALL代替Kernel Streaming。
　　规格尺寸 尺寸:  3 x 2 x 0.75英寸（76 x 51 x 19毫米）
　　重量:  113 g

采样率
     24比特下44.1, 48, 88.2, 96, 176.4和192 kHz； 16 比特下44和48kHz同样支持iPad。注意使用DAC的话，24和16比特S/PDIF数据是一样的，所以你使用16比特的音频在24或16比特模式下是没有关系的。
电子特性 S/PDIF输出:  75欧母BNC母头，+ /- 300 mV的振幅，最小超调，电隔离
传输:  < 700 ps (Audiophilleo1 has programmable rise-times up to 15 ns)
USB电源:  < 400 mA, 最大6V
USB线长:  最长15英尺/5米。使用USB放大器可增加到50英尺/15米

所有附件
Audiophilloe2 USB-S/PDIF转换界面
USB A-B连接线
S/PDIF接头 ：BNC公头；RCA公头；RCA母头。

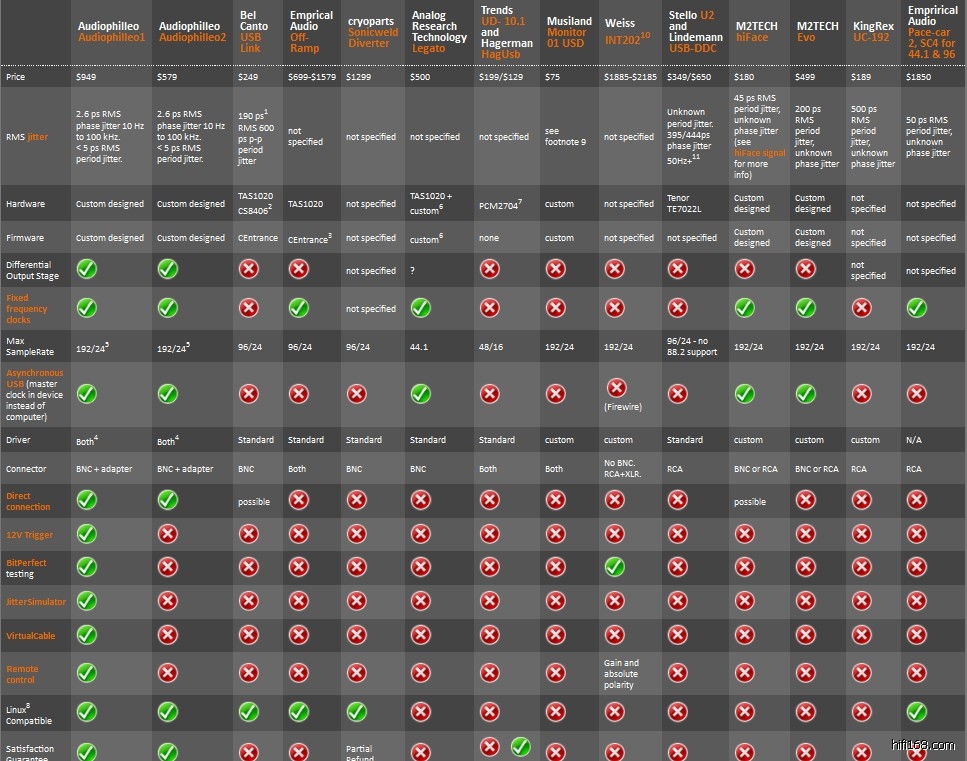

与主流USB、1394界面的对比：
最后编辑真.菲戈 最后编辑于 2012-08-07 11:52:37
分享 转发
systune器材架及配件  范天臣顶级书架箱脚架、原厂钉垫、MRS系列器材架
PCHIFI海外直邮  美国audiophilleo USB数字界面行货代理
瑞士日内瓦之声Geneva Sound顶级套装音响

http://rfigo.taobao.com/
TOP
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
2#
t T
发表于 2012-08-04 14:33 |只看楼主

下面介绍AP2的高级版本，AP2+Purepower（原厂升级电源，内置锂电）。在此之前，我也曾经为AP2的普通版本玩电池供电，具体方法为：用一分二的HIFI USB线（数据与供电分离）再接电池供电（5V的移动电源，有USB输出接口的），但由于市面所售的5V移动电源都是3.3v电池升压的，而AP2基本版内部再将5V的电将为3.3V供给时钟等部分，这样一升一降会带来不少纹波，比用自家的AP2+电池有质的差距了，当然比起电脑USB供电还是有本质的提高，具体听感的区别是声音更精致但却更柔顺、背景更黑、低频释放更自然。

AP2+Purepower

产品包括:
  • Audiophilloe2 USB-S/PDIF 数字界面
  • PurePower 电源
  • S/PDIF接头 ：BNC公头；RCA公头；RCA母头。
  • USB AP-PP 连接线
  • USB PC-PP连接线
  • 电源线AP-PP





官方原理图：





可以看到，此时USB界面的时钟和输出部分完全由电池供电，完全不受PC端USB“脏电源”的影响，而另一条USB线无需采用HIFI USB线，因为他只是为CPU部分供电，同时在音乐停止时为purepower自动充电，相当智能化！


而purepower绝不是一块普通的3.3v电池这么简单！他有大片的逻辑电路负责监控、充电灯，而且固件也在不断升级更新哦
最后编辑真.菲戈 最后编辑于 2012-08-07 11:52:00
systune器材架及配件  范天臣顶级书架箱脚架、原厂钉垫、MRS系列器材架
PCHIFI海外直邮  美国audiophilleo USB数字界面行货代理
瑞士日内瓦之声Geneva Sound顶级套装音响

http://rfigo.taobao.com/
TOP
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
3#
t T
发表于 2012-08-04 14:35 |只看楼主

占位～～～～～～～～～～～～～
systune器材架及配件  范天臣顶级书架箱脚架、原厂钉垫、MRS系列器材架
PCHIFI海外直邮  美国audiophilleo USB数字界面行货代理
瑞士日内瓦之声Geneva Sound顶级套装音响

http://rfigo.taobao.com/
TOP
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
4#
t T
发表于 2012-08-04 14:37 |只看楼主

占位
systune器材架及配件  范天臣顶级书架箱脚架、原厂钉垫、MRS系列器材架
PCHIFI海外直邮  美国audiophilleo USB数字界面行货代理
瑞士日内瓦之声Geneva Sound顶级套装音响

http://rfigo.taobao.com/
TOP
jwd950
头像

  • 论坛学士
  • 116
  • 151
  • 2012-05-19
5#
t T
发表于 2012-08-04 17:03 |只看该用户

应该不错，值得推荐，不知道价位大概多少？
TOP
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
6#
t T
发表于 2012-08-04 17:11 |只看楼主

原帖由 jwd950 于 2012-8-4 17:03:00 发表
应该不错，值得推荐，不知道价位大概多少？


这家有多种选择
基本的AP2：612美金
带数字前级的AP1：986美金

然后有针对AP1和AP2的升级电源（USB供电改为电池供电），升级电源之后的价格：
AP1+purepower：1436美金
AP2+purepower：1036美金
以上价格含国际快递费37美金

国内代理价格方面还是很克己的，实际售价和国外直邮差异很小（以AP2为例，自己从美国买是39xx元、等待一个月，国内行货实际售价为41xx元，现货），而且注册后可享受3年质保
最后编辑真.菲戈 最后编辑于 2012-08-05 23:10:12
systune器材架及配件  范天臣顶级书架箱脚架、原厂钉垫、MRS系列器材架
PCHIFI海外直邮  美国audiophilleo USB数字界面行货代理
瑞士日内瓦之声Geneva Sound顶级套装音响

http://rfigo.taobao.com/
TOP
神农
头像

  • 论坛博士后
  • 1785
  • 1826
  • 2008-11-22
7#
t T
发表于 2012-08-05 00:16 |只看该用户

与aes16、aes32数字卡相比如何？
TOP
徕卡
头像

徕卡

  • 论坛博士后
  • 2978
  • 4063
  • 2004-10-14
8#
t T
发表于 2012-08-05 00:42 |只看该用户

看看
TOP
真.菲戈
头像

a-c

  • 论坛博士后
  • 1681
  • 1695
  • 2001-12-20
9#
t T
发表于 2012-08-05 01:49 |只看楼主

原帖由  于 2012-8-5 0:16:00 发表与aes16、aes32数字卡相比如何？
老实说，aes16、32的优势在于极低延迟和可以外接时钟。如果直插机内不用外接高精度时钟的话，还真明显不是audiophilleo的对手，无论是相噪测值（aes32的顶级pcie版　本hdpse使用板载本地时钟的话是ns级，audiophilleo可达10ps以内）还是听感
TOP
xie-n
头像

xie-n

  • 论坛博士后
  • 1978-3-1
  • 1363
  • 1378
  • 2002-11-27
10#
t T
发表于 2012-08-05 22:48 |只看该用户

那就是7000块左右，价格不菲呀，个人认为接win7能达得到二手一万元转盘的效果就值得出手。
