楼主:战羽

“好声音”是一种品味--XTZ房间分析仪Room Analyzer II Pro 专业... [复制链接]

wayned
头像

师爷

  • 论坛博士后
  • 4967
  • 6257
  • 2002-09-17
21#
t T
发表于 2012-06-20 07:11 |只看该用户

关心模拟EQ推荐的曲线是什么样的
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
22#
t T
发表于 2012-06-20 21:23 |只看楼主

原帖由 静听天地 于 2012-6-19 23:48:00 发表
玩具！又一玩具

这东西就像央视的新闻联播

与国家大气候有关与自己的生活也有关

但生活还是依然靠自己过下去

实际上这类的器材相当的不够精密相当的没有参考意义的

经常能够调到满意的曲线的时候。很不好听

很满意很好听的时候。曲线相当的不好


兄台所言极是，这就是一工具，只是用来更精确认识你系统客观存在状态的，玩与不玩还取决于你的心境。是否好声的评判依旧在你，而不是因为有了曲线频谱图形而上学束缚了自己，从来没有人定义平直的频响曲线一定好声，影响声音的环节有方方面面，有了测量工具，即便是好也要知道好在哪里，这便是一种品味。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
23#
t T
发表于 2012-06-21 22:00 |只看楼主

运行专用软件最新版本：需要到官网注册后下载。

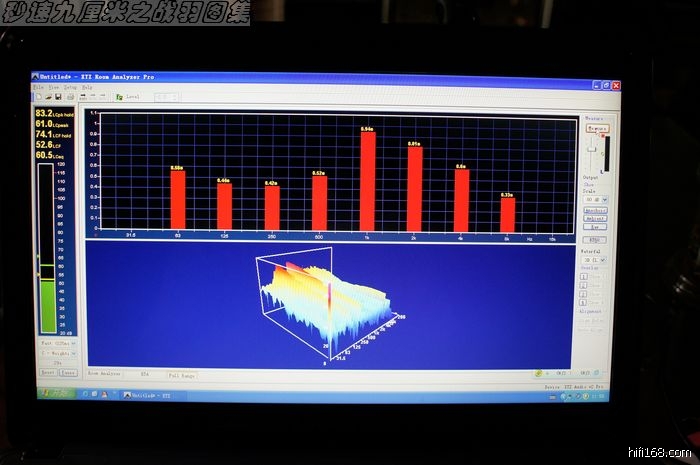

开机界面截图：



三大功能可随时切换。

1.Room analyzer：房间分析

2.RTA：实时频谱分析

3.Full range：全频测试







左边声压计显示条框，显示5种峰值和平均声压。




频响曲线显示框：频响范围：16 - 250Hz

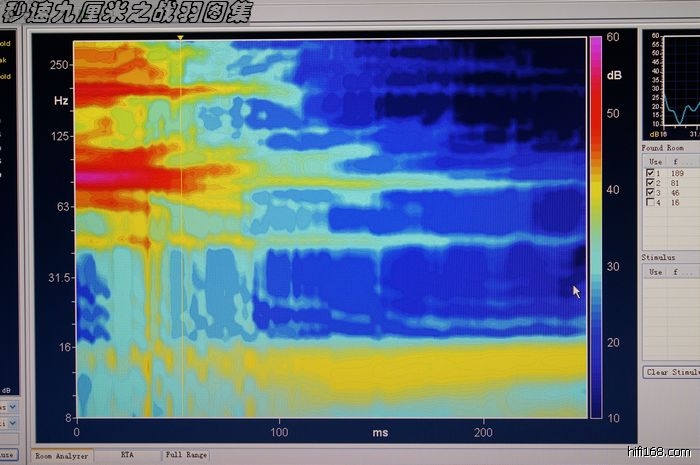

二维频谱图显示框：频响范围：16 - 250Hz   时间：0 - 250 ms

色彩显示幅度

竖轴表示频率

横轴表示时间
最后编辑战羽 最后编辑于 2012-06-21 22:04:41
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
24#
t T
发表于 2012-06-21 22:13 |只看楼主

测试按钮：Measure



测试输出声压控制条，一般建议响度达到90分贝为佳。



房间节点显示框



频响曲线平滑度选择，分辨率可以2，3，6，12倍频程点显示（ppo-points per octave）


测试可分为单点和三点测试：


测试结果可以保存
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
25#
t T
发表于 2012-06-25 23:12 |只看楼主

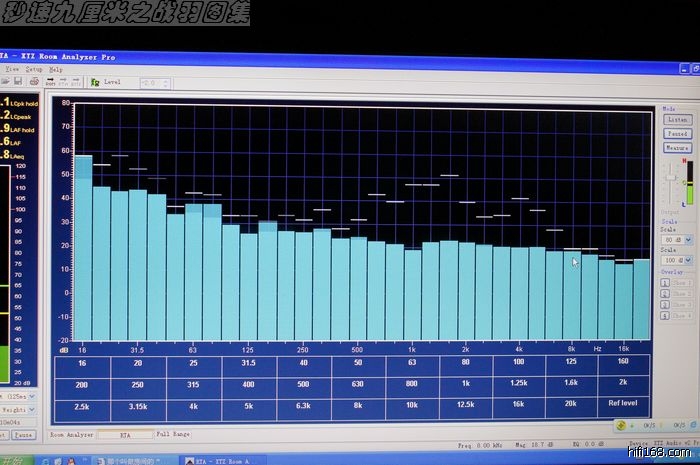

2.RTA实时频谱分析功用
界面



声压计


A加权

C加权



测试控制钮




测量尺度即Y轴顶值范围



测试界面



叠加显示


测试结果保存与打开
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
席音
头像

  • 论坛学士
  • 123
  • 130
  • 2011-12-05
26#
t T
发表于 2012-07-20 02:18 |只看该用户

也搞了台，研究中，看帖少走不少弯路。
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
27#
t T
发表于 2012-07-20 08:34 |只看该用户

好的工具还是不错，可以更精确的了解到房间的问题，改进也会有方向，是比较科学的方法。顶一下！
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
28#
t T
发表于 2012-07-21 00:24 |只看楼主

FULL RANGE全频测试：

提供更高的分辨率，可显示3D三维频响瀑布图


控制条


测试，经历4次正弦扫频完成。




提供三种不同视角（左中右）












二维显示的频谱



保存多达4条测试曲线轨迹



RT60：房间衰减时间，显示反射声的衰减的状况。
最后编辑战羽 最后编辑于 2012-07-21 00:29:02
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
liuxn001
头像

  • 论坛博士后
  • 1974-8-13
  • 722
  • 737
  • 2008-12-01
29#
t T
发表于 2012-07-21 07:38 |只看该用户

根据测试结果，战羽兄得出什么结论，要做哪些修改呢？
留住时光
TOP
liuxn001
头像

  • 论坛博士后
  • 1974-8-13
  • 722
  • 737
  • 2008-12-01
30#
t T
发表于 2012-07-21 09:12 |只看该用户

根据测试结果，战羽兄得出什么结论，要做哪些修改呢？
留住时光
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
31#
t T
发表于 2012-07-27 01:16 |只看楼主

原帖由 liuxn001 于 2012-7-21 9:12:00 发表
根据测试结果，战羽兄得出什么结论，要做哪些修改呢？


具体调整就是要使用各种手段削峰填谷，使频响曲线平坦。
二维和三维频谱图互为印证，颜色不均匀显示房间的频响不平坦，能量积聚混响时间过长，需要进行扩音和吸音双管齐下的调整。

一间理想视听室应该具备什么样的标准呢？下面有5点要求：

1 足够的响度（声压级）。在没有噪声干扰情况下，观众听到的重放声应既不感到费力，又不感到震耳。通常要求有85dB的平均声压级，考虑到音乐高潮的不失真重放，可再留有10dB余量，数字环绕声系统更应有20-30dB动态余量。
2 均匀的声场分布。声场分布均匀，可保证整个厅堂内各点声能分布均匀，各区域内观众听到的响度基本一致。通常，均匀的声场分布应保证整个厅堂内最大声压级和最小压级之间不超过6dB，最大/最小声压级与平均声压级之间最好不超过3dB。
3 合适的混响时间。混响时间是影响影院音质的一个重要参数，混响时间控制合适就能提高语言清晰度和音色丰满度，有助声像定位，同时增加响度和声扩散。对于视听室所要求的最佳混响时间，可按其实际容积用公式T=KV/{S[-2.3lg(1-a)]+4MV}求得。
4. 频率响应和有效频率范围。频率响应是指在馈给扬声器电压（一般为1/10额定噪声功率电压）不变情况下，扬声器在参考轴上距参考点为一定距离时输出声压随频率变化特性，它反映了扬声器对不同频率声波的幅射能力。频率响应通常用扬声器输出声压级随频率变化曲线表示，称为频率响应曲线。
5. 信噪比应满足要求。室内环境噪声对正常听觉会产生干扰和掩蔽作用，影院内噪声应低于42dB。
最后编辑战羽 最后编辑于 2012-07-27 01:21:13
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
32#
t T
发表于 2012-08-05 12:35 |只看楼主

一些高级应用的摸索

选用高级模式


手工抓取峰或谷，进行频响曲线编辑，但是需同XTZ DSP配合使用，将编辑后的数据copy进入PEQ执行。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
wayned
头像

师爷

  • 论坛博士后
  • 4967
  • 6257
  • 2002-09-17
33#
t T
发表于 2012-08-05 13:02 |只看该用户

测试的结果是为了调整，而调整的手段个人认为却是最关键的。
吸音材料的布置、扩散材料的安放，箱子摆位的调整等等，这个才真的考验功夫。每调整一样东西，曲线就发生变化，最难的就是看着峰和谷，要找到调整的办法。
另外屡屡发现，平滑或平坦的曲线，声音反而没有感染力。
最后编辑wayned 最后编辑于 2012-08-05 13:03:20
TOP
镁声绕梁
头像

  • 论坛博士后
  • 2791
  • 10490
  • 2011-11-08
34#
t T
发表于 2012-08-06 12:00 |只看该用户

请问战羽兄，28楼的测量结果，大约是多大面积的听音室？
.
.
————每一支导体，每一套钉垫，内部都潜藏着小小的精灵，只要找到并解除她的束缚，她就会为您深情地歌唱————.
.
.
.
.
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
35#
t T
发表于 2012-08-07 06:19 |只看楼主

原帖由 镁声绕梁 于 2012-8-6 12:00:00 发表
请问战羽兄，28楼的测量结果，大约是多大面积的听音室？

回兄台，大约二十多平米。您看下来如何，问题在哪？
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
xiaoyy7272
头像

  • 论坛博士
  • 214
  • 214
  • 2010-06-08
36#
t T
发表于 2012-08-07 20:43 |只看该用户

看来战羽兄也很喜欢英格玛的唱片。
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
37#
t T
发表于 2012-08-08 06:38 |只看楼主

原帖由 xiaoyy7272 于 2012-8-7 20:43:00 发表
看来战羽兄也很喜欢英格玛的唱片。


太喜欢了，但只限于首张，收了好几个版本，是它引领我度过那段艰难阴暗晦涩谜一般动荡的岁月时光，深具共鸣。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
qiaoji
头像

  • 论坛发烧友
  • 21
  • 21
  • 2012-07-28
38#
t T
发表于 2012-08-08 07:42 |只看该用户

测试了也看不懂图咋办？
TOP
joemasson
头像

JOE

  • 论坛博士
  • 306
  • 355
  • 2008-08-12
39#
t T
发表于 2012-08-08 08:09 |只看该用户

我对我一对DIY的喇叭做了测试，麻烦专家帮我分析一下图，谢谢
摈弃欲望，追逐梦想！
理性的选择器材，感性的欣赏音乐！
TOP
joemasson
头像

JOE

  • 论坛博士
  • 306
  • 355
  • 2008-08-12
40#
t T
发表于 2012-08-08 08:11 |只看该用户

回复 31# 战羽 的帖子

LZ也是上海的，希望有机会交流学习。
摈弃欲望，追逐梦想！
理性的选择器材，感性的欣赏音乐！
TOP
