楼主:kick

300B845胆机摩机直播（中期验收意见P33） [复制链接]

查看: 180380|回复: 423
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
61#
t T
发表于 2012-03-25 09:31 |显示全部

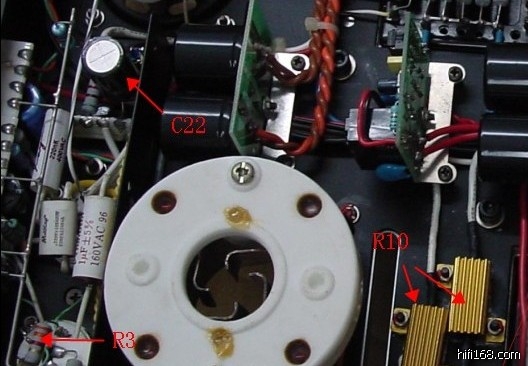

新进元件，C22(500V20U)，R3(2W3.3K)，R10(25W6.8K),D10-13(845二极管)，地线待定。
http://item.taobao.com/item.htm?id=3225699446

http://item.taobao.com/item.htm?id=13627084245
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
62#
t T
发表于 2012-03-25 11:54 |显示全部

原帖由 堂堂正正 于 2012-3-25 11:45:00 发表
看到你不断更新的摩机方案,几乎换掉了所有原件.既然如此,何不将那些灰了巴几的电阻也换掉呢,如果用高精度电阻,一般不会有恶声出现,并且将会提高性能指标.
毕竟,大部分电容和主要连机内线都换了,何不全换呢

现在没有换，是要留点余地，免得无可回旋。
而且图中空间不够，还得想办法。
最后编辑kick 最后编辑于 2012-03-25 12:03:56
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
63#
t T
发表于 2012-03-25 12:11 |显示全部

原帖由 南海十三郎 于 2012-3-25 12:06:00 发表
整流二极管对声音影响很大，我用过最好声的算德根二极管。但1000V以上难找些。

谢谢！找到了德根耐压1000V的。
最后编辑kick 最后编辑于 2012-03-25 12:19:54
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
64#
t T
发表于 2012-03-26 10:23 |显示全部

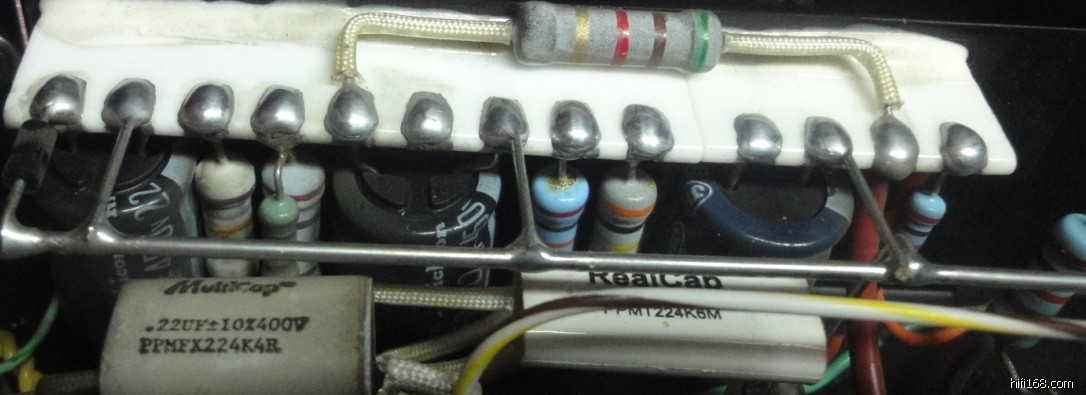

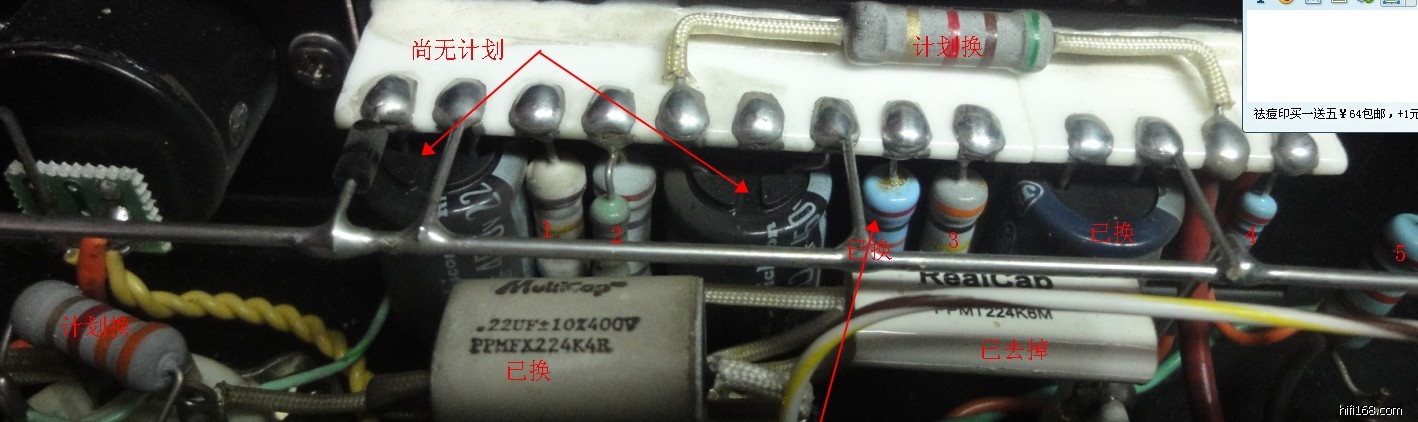

见图，123位置狭小，45没有计划，煲煲再说，注明已计划的约10天后根据煲的情况实施。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
65#
t T
发表于 2012-03-26 10:33 |显示全部

电路图的标法同实际情况略有区别。常规标法是图中456应该标123，图中123是456。
最后编辑kick 最后编辑于 2012-03-26 10:42:42
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
66#
t T
发表于 2012-03-26 19:08 |显示全部

原帖由 堂堂正正 于 2012-3-26 18:36:00 发表
楼主将有校声作用的关键元件和一般元件大都都更换成补品了,。我所建议更换的电阻对音色影响甚微,主要解决的是瓶颈问题,这一点不容回避.既然已经脱胎换骨,又何在意通经络呢.当然,只是建议.
我所建议打通瓶颈的,绝不是日本国宝级或美国家当等补品电阻,而是高精度色环电阻,体积小,热效应小,精度高,当然功率不能选小.要不然你所用的补品元件的特质怎能得到充分展现呢?

谢谢！下步把旁路电阻、电容选质量好、精度高的元件，首先考虑的是机器的容积。
左声道的一些元件尚未装，这次装的时候要把所有电阻、电容摸清，剩下的工作不多了。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
67#
t T
发表于 2012-03-26 21:39 |显示全部

原帖由 堂堂正正 于 2012-3-26 19:49:00 发表
我得澄清一点,从开始我就建议你小摩.时至今日,让你打通经络已是迫不得已,绝不是我的本意.
我突然有一想法,你是不是应该从音箱的摆位(应该反复调整和聆听)和听音环境(房间)着手,让系统还原出应有的素质.再怎么,除了通......

摩机完后会重新摆位。
最后编辑kick 最后编辑于 2012-03-26 21:52:12
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
68#
t T
发表于 2012-03-27 11:58 |显示全部

摩机需要准备的材料、工具不说了，需要注意的是：
1、烙铁要60W，控温的那种不行，烫不开。
2、需要准备图示中的（或类似的）打磨工具，原因见下图2。




此处电容取出也是比较难，需要把电容的螺丝拧上，用钳子夹上，一个人压着功放和把机壳向外拉，另一个人向外拔电容。




不打磨，新换的电容会放不进去。
最后编辑kick 最后编辑于 2012-03-28 12:35:41
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
69#
t T
发表于 2012-03-27 12:33 |显示全部

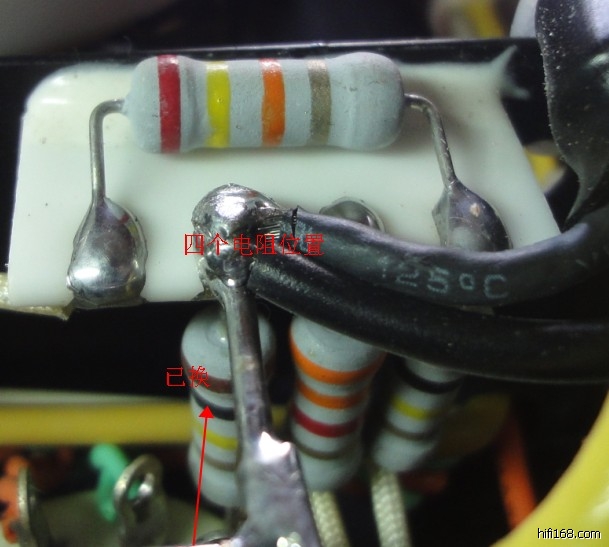

焊开R7，里面勾的线可能掉，要注意上面的焊点端一定要接地。



其它部位焊接难度不大，不再赘述。
方案尚有部分未完成，待完成后做个总图。

想起来很简单，以为2小时就能把双后级换的元件都弄完，结果是弄了15小时都还有一部分未动。
最后编辑kick 最后编辑于 2012-03-27 12:41:27
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
70#
t T
发表于 2012-03-28 12:05 |显示全部

存资料
R2=2.2K
R3=3.3K
R4=150K
R5=24K+100K串联
R8=5.1K
R9=470K
R10=25W6.8K
R11=200K
R12=1K
R15=16=1K
R17=5.1K
R18=27K
R19=R20=470K
300B牛旁电阻4.7K
灯丝牛旁电阻100K
灯丝牛旁电阻47K
二极管耐压1000V
C1=450V22UF
C5=450V22UF
C22=500V20UF
R6(27K，旁边并了个27K小点的金属膜电阻和一个云母电容)
云母电容？？？
地线，含地线-信号线端子-L7端的地线，300B-300B牛-845-845牛连接线
300B牛旁电容.33u400V
灯丝牛旁电容100V100u
C8=0.33u600V
最后编辑kick 最后编辑于 2012-03-30 22:18:09
