楼主:kick

300B845胆机摩机直播（中期验收意见P33） [复制链接]

查看: 180327|回复: 423
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
41#
t T
发表于 2012-03-14 19:30 |显示全部


6SL7、6SN7第7、8脚就是灯丝？
6SL7放大两次，6SN7放大两次，300B一次，845一次，相当于4次放大哦。
最后编辑kick 最后编辑于 2012-03-14 19:55:27
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
42#
t T
发表于 2012-03-14 20:27 |显示全部

还是按照JS的说得做法来吧。
如果自己乱动，JS不好判断下步调整计划就麻烦了。
6SL7、6SN7的连线，还是按照原机的连接方法连，昨天我看见有篇文章说，连接线需要两股绕，消除干扰。
C1、C5是哪个？是下图中标示的？
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
43#
t T
发表于 2012-03-14 20:33 |显示全部

原帖由 南海十三郎 于 2012-3-14 20:07:00 发表
6SL7只放大一次，这是SRPP电路，由两个三极管完成。第7、8脚就是灯丝

刚好有多余的线，找到位置把灯丝线换了，至于作用，不会比原线差吧，同信号线一样的线。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
44#
t T
发表于 2012-03-14 22:22 |显示全部

丹麦Duelund CAST系列电容 0.22uf 630V  66*20  4200人民币，真是贵。
还看见一款40u 耐压100v的，20225人民币。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
45#
t T
发表于 2012-03-14 22:58 |显示全部

原帖由 南海十三郎 于 2012-3-14 22:42:00 发表
灯丝电流大，用的线径不能小于原来的。你发张大图和线路图过来吧，翻来翻去不好找。


没有更多图片了，我在上班，没有弄清楚灯丝线在哪里，后天就动手了，我朋友应该知道怎样找到灯丝线。
目前想法，6SL7、6SN7之间连线用0.45mm*2的双绞线，到300B之间连线用0.9mm单线，剩下来的线先不动，待焊机后视效果决定下个步骤。
可能要换C8     .33u  600v的电容来平衡前面换的东西。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
46#
t T
发表于 2012-03-16 16:07 |显示全部

肯定会上结果的，元件预计明早才能到。
上图中的C8重要不？起什么作用？这次没有换。
最后编辑kick 最后编辑于 2012-03-16 16:08:59
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
47#
t T
发表于 2012-03-17 12:07 |显示全部

收到，但朋友没有空来装。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
48#
t T
发表于 2012-03-19 18:39 |显示全部

尚未装完，目前需要用专用工具打磨，朋友在上班，没有时间弄。后级应该没有电位器。
装完后，会将摩机注意事项贴上，以便别的玩家注意。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
49#
t T
发表于 2012-03-19 18:46 |显示全部

后级无位置安装，前面板附近元件太紧凑了。
前级摩机方案还没有。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11009
  • 13430
  • 2002-06-09
50#
t T
发表于 2012-03-19 20:23 |显示全部



原帖由 堂堂正正 于 2012-3-19 19:04:00 发表
呵呵，你还真有心事哈。那就等摩前级时一定要用上DACT吧。

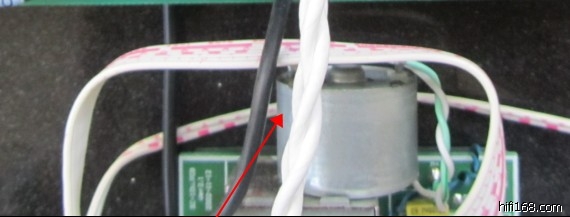

我不知道下图样电位器用什么型号。

有遥控，不知道怎样接遥控马达。
最后编辑kick 最后编辑于 2012-03-19 20:26:23
