351#
t T
发表于 2012-09-26 14:12 |只看楼主

换信号线后噪音大了，应该是机内信号线屏蔽不好。加上屏蔽网，声音不鲜活。肯定要加屏蔽网，但屏蔽网的加的方法，需要寻找。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
352#
t T
发表于 2012-09-26 14:42 |只看楼主

多方咨询，找到了处理办法，但也只能是试试。

发现，功放此处设计好像不合理，应该没有这信号线，外面的信号线直接接电子管的引线，最好是直接连在电子管的引脚上。
对吗？
最后编辑kick 最后编辑于 2012-09-26 14:59:29
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
353#
t T
发表于 2012-09-26 15:19 |只看该用户

这个要看线路图，当然是直接焊管座最好，但如果有输入电阻就只有焊电阻点上了，地位也最好是输入管的地位。看不到机器内部只好幻想作答了，真无奈。
TOP
堂堂正正
头像

堂堂正正

  • 论坛博士
  • 19720110
  • 190
  • 222
  • 2004-11-21
354#
t T
发表于 2012-09-26 17:32 |只看该用户

应该不是原机设计问题造成的噪声大吧，原来不会有噪声的。主管判断是由于替换的原件体积大，保留了长引线，增加了串扰可能，这点从你的照片就可以看出。此外，由于延长了引线造成了导线的电位差，也会产生噪声。
也只能靠增设屏蔽做妥协了。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
355#
t T
发表于 2012-09-26 19:52 |只看楼主

这个低噪就是换信号线的原因，与其它无关，因为换信号线的时候就有这现象，那时其它元件还没有换。

这个问题挺复杂，涉及到信号线厂家采用什么屏蔽方式，线基与屏蔽网之间用什么材料填充，填充物半径，好像都有关系。

先找一个信号线截面图片，而且是那种正负极分为两条线的信号线。

忙活了一下午给AMRG双绞线加双层特氟龙套管外加屏蔽网+热缩管，效果是负面的，明天又得拆掉。
音色偏冷，中低偏蒙，Q感变差，高频延伸变差，真是累哦。

jpg(2012/9/26 20:00:21 上传)


最后编辑kick 最后编辑于 2012-09-26 23:07:59
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
356#
t T
发表于 2012-09-27 18:29 |只看楼主

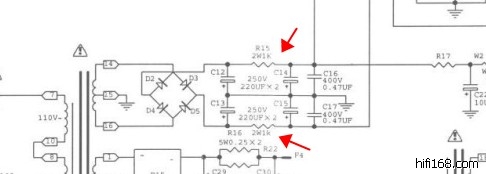

郁闷了一上午，终于找到原因了，箭头处电阻更换后，阻值有稍微变化，导致845屏流下降到60mA下面一点。看来有的电阻不可乱换。
TOP
时光车间
头像

时光车间

  • 论坛博士后
  • 7265
  • 13750
  • 2008-11-25
357#
t T
发表于 2012-09-27 18:43 |只看该用户

说句不中听的：换元件磨机以求天翻地覆，大多出于好奇心和证明自己有实践能力的冲动。
俺不会焊烙铁，看“胆艺轩”上大多是焊机高手，我看人家大师们都是先摸熟电路（这是重中之重），选择合适的元件（公认的几位大仙，人家用的都是平价元件），调试出自己设想的声音。
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
358#
t T
发表于 2012-09-27 22:59 |只看该用户

回复 356# kick 的帖子

这个是负偏压供电部份，更换了滤波电容、电阻、二极管等都会改变原来的电压值，电压改变了偏流也改变了，胆管的工作电流也就改变了，必须重新调偏压，这是基本常识。
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
359#
t T
发表于 2012-09-28 01:17 |只看楼主

换上去的电容容量和电阻阻值基本与原机的一样，就没有想到会使偏流变小，而且该功放放在低音炮后面，不太好看偏流数值。
明上午的工作时测量各点电压，调整偏流，是调到70、75、80mA还没有决定。
最后编辑kick 最后编辑于 2012-09-28 01:23:20
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
360#
t T
发表于 2012-09-28 08:33 |只看该用户

回复 355# kick 的帖子

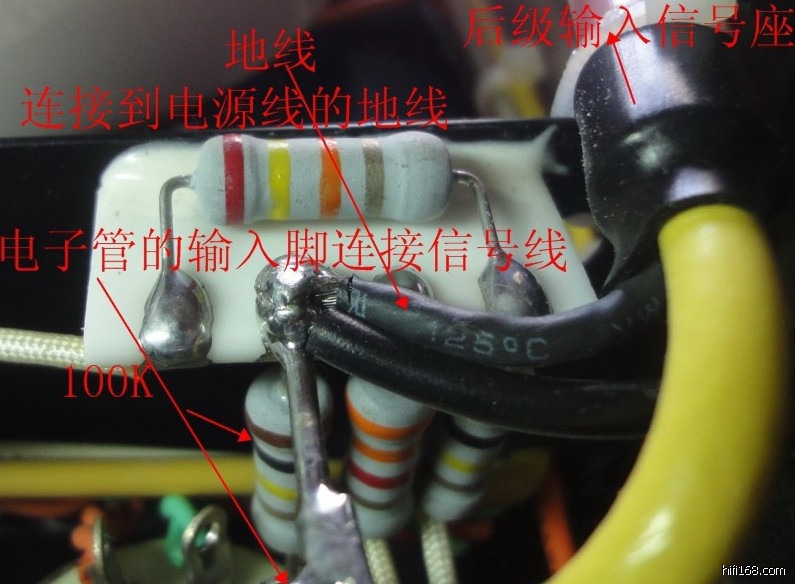

从图看好像电源线的地线与信号地都接一块了，这种接法对声音有一定的影响，特别是音场、定位和解析力，所以有些朋友去掉电源线接地反而好了很多就是这个原因，其实厂家在这方面只考滤了电器标准而没注意到对声音的影响。好的接地是外壳地与机内地分开互不相通的。
TOP
