楼主:kick

300B845胆机摩机直播（中期验收意见P33） [复制链接]

查看: 172091|回复: 423
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
21#
t T
发表于 2012-03-11 21:20 |只看楼主

五、输入RCA信号座：CARDAS
GRFA S紫铜镀铑信号座

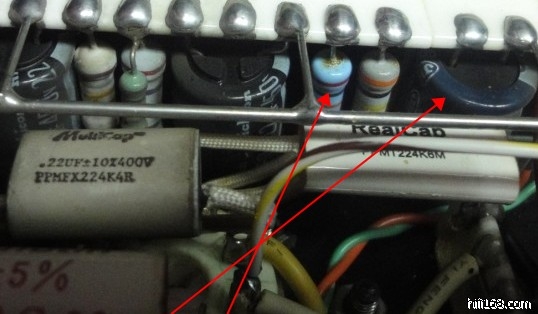

六、6SN7下阴极电解100uF 160V：图片右上角的电容换为BLACKGATE STD 100UF/50V，去掉旁边的REALCAP160v0.22uF
http://item.taobao.com/item.htm?id=9941208298






七、6SN7下电阻：AMRG 2W 20K，即为上图地线T形对应过去那个长得好看一点的电阻。
http://item.taobao.com/item.htm?id=8833520008
最后编辑kick 最后编辑于 2012-03-12 13:20:00
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
22#
t T
发表于 2012-03-11 21:31 |只看楼主

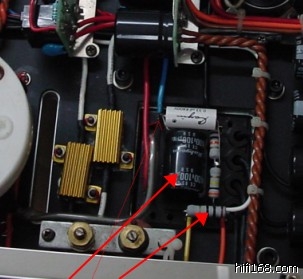

八、300B阴极电解100uF 400v：BLACKGATE STD 100uf100V
http://item.taobao.com/item.htm?id=9941208298



右下角横着的电阻为
九、845阴极电阻：mills 10W 10R
http://item.taobao.com/item.htm?spm=1103x5fv.3-76ckj.h-4WClXu&id=13813896995&_u=bd3jpt4826f
最后编辑kick 最后编辑于 2012-03-12 13:22:48
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
23#
t T
发表于 2012-03-11 21:36 |只看该用户

如此用料如果是一次换齐，再开声的时侯会吓你一惊！又多嘴了。嘘…
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
24#
t T
发表于 2012-03-11 21:37 |只看楼主

十、300B阴极电阻5只10k：Mills 10W 3.9K两只
http://item.taobao.com/item.htm?spm=1103x5fv.3-76ckj.h-4WClXu&id=13813896995&_u=bd3jpt4826f





由5只电阻换为两只，上面的带红色字的电容换电阻后去掉。
最后编辑kick 最后编辑于 2012-03-12 13:24:42
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
25#
t T
发表于 2012-03-11 21:42 |只看楼主

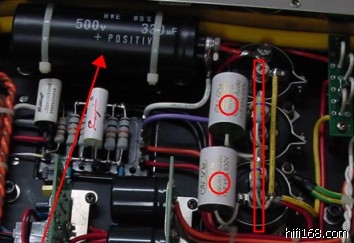

十一、主滤波电容4只500V330uF：BHC ALS30A 330uf 500V
http://item.taobao.com/item.htm?id=3333734784
（换了后，上面并的1UF可以去掉，即右边白色的两个电容）
最后编辑kick 最后编辑于 2012-03-12 13:26:39
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
26#
t T
发表于 2012-03-11 21:47 |只看楼主

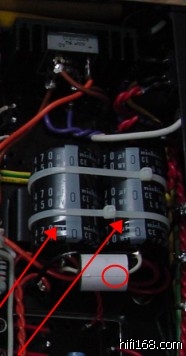

十二、300B滤波电容2只470uf 450V：JENSEN 四极平衡
http://item.taobao.com/item.htm?id=10298043048
（换了后，上面并的0.47uF可以去掉）





换后的电解比换前的长，位置比较紧凑。
焊锡采用JENSEN 含银焊锡 0.7MM
烙铁使用广州黄花可调恒温长寿电烙铁 907 内热式 60W，温度调整到最大。
这是完全方案，具体效果带焊接完后验证，元件均在路上。
最后编辑kick 最后编辑于 2012-03-12 13:27:51
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
27#
t T
发表于 2012-03-11 22:02 |只看楼主

此次上图经验：
1、如果显示图片格式不对，设置浏览器-工具-选项-安全-自定义级别-安全设置


2、如果图片超过100K，又懒得下载photoshop、acdsee等程序，可用旺旺的截图功能，保存在桌面上上传。
最后编辑kick 最后编辑于 2012-03-11 22:48:47
TOP
南海十三郎
头像

南海十三郎

  • 论坛博士后
  • 1966-4-22
  • 2504
  • 2544
  • 2005-08-23
28#
t T
发表于 2012-03-11 22:32 |只看该用户

非常好的方案，有感于当年摩M100，选料也是一样，只是楼主现在更加打本用到了瓷管，不同之处是我的主滤波用了意大利"肯的"+战神而不是BHC。期待楼主的好声音。
TOP
一绺雅风
头像

一绺雅风

  • 论坛博士后
  • 463
  • 748
  • 2004-09-18
29#
t T
发表于 2012-03-11 22:35 |只看该用户

02年注册大侠的还在摩机网海之中翻滚............唉............
TOP
kick
头像

kick

  • 论坛博士后
  • 19720110
  • 11007
  • 13388
  • 2002-06-09
30#
t T
发表于 2012-03-11 22:46 |只看楼主

原帖由 一绺雅风 于 2012-3-11 22:35:00 发表
02年注册大侠的还在摩机网海之中翻滚............唉............

可以了，我学得够快了。
一个不懂电路图、不懂电子，能发展到现在，是需要魄力的。
TOP
