300B845胆机摩机直播（中期验收意见P33） [复制链接]

有空麻烦找资料研究下，不懂，找也不知道方向。

既然继电器的触点很重要，在做好保护工作的前提下，是不是换个过硬的继电器？

二极管D1，一直没有注意，看来也有好的选择。

第二轮摩机拟了21个项目，包含D1（图纸标的2VR150V）。
发现C1的电容不能加大，大了声音厚实，但高音变差。

C1，原机的是450v22u。

300B牛上面的电容是.33，JS建议瓷管，如果能减小容量，并且位置十分重要，可以考虑银箔，但似乎奢侈了。
C6当时应该上银箔哦，不好改了。

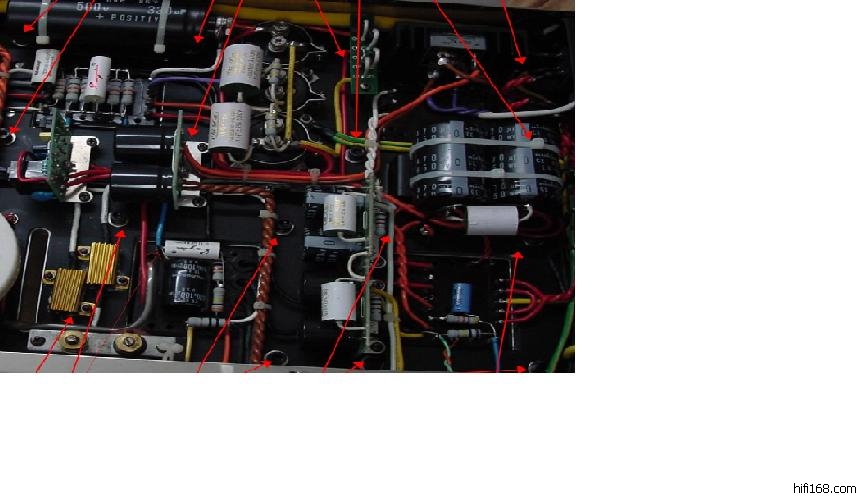

我不知道耦合的含义，但从老的电路图看，300B上的电容，





有点类似图中的


想过把连接方式改成这个图一样，但不敢。

我把这个问题给我碰到的那个维修工说了，他这样解释的，牛的高频通过能力弱，这样接是为了补偿高频，电阻与电容间与牛内应该不相连。他认为这样设计是对的。可以用好电容。原话比这多，没有记下来。
电阻的作用没有问，难道是为了使相位一致？阻值4.7K。

看来此处甚为关键，目前我觉得高频还不够好，是否与其他地方换了好东西，分析力上升，暴露了这里的缺点。
正听马可波罗-跨世纪天碟，第二张CD，播到第六首笛子，很尖锐，只好按下一首。
此处电容，JS建议用瓷管，未解释。
我不知道哪个是输入阻抗。
静态参数
Ua…………………………300V
-Ug……………………… 60 V
Ia…………………………60mA
Gm…………………………5.5mA/V
Ri…………………………0.7 KΩ
μ…………………………3.85
Pout………………………6.6W
部分
典型工作参数
音频放大器
A1类放大:
Ua -Ug Ia -RL Pout 2nd
V --V -mA -Ω- W ---db
200 42 30 2000 3 --20
200 39 40 2500 2.6 26
250 55 30 2000 4.9 18
250 52 40 3000 4.0 26

所以换了几个主要部件后，我一直觉得有问题，明天尝试断开哪个电阻和电容的表现。
C1、C4、C5（C3、C6已经换掉）全部换掉后，再断开试试，前端好了，是不是就不需要并电阻和电容了。
通过以上手段测试300B推动牛的素质。
如果不行，再按照JS的建议换掉这个电阻和电容（这本来也是第三步摩机计划），或者咨询此推动牛素质究竟能不能将就。

原帖由 ray_ji 于 2012-4-12 10:01:00 发表 半桶水边学边做，玩材料堆砌啊。 静观最后堆出个什么来。

是非常冒险。
其实说我半桶水，还是夸奖哦。
我只能说是桶里不是干的，连有几滴水都算不上。
昨天朋友聊天，说如果当初知道自己有这个爱好，学电子算了，学什么鸟建筑。我的专业是地质。
随便告知168的网友们，世界末日的说法是无稽之谈，不必担心，虽然由于人类的贪婪，可能发生人类被核武器摧毁，但你我控制不了，也就不必担心。

melody的845胆机，我搜索电路图没有找到，麻烦有图的朋友上图，我学习学习。

由于放大器件本身具有极间电容，以及放大电路中有时存在电抗性元件，所以，当输入不同频率信号时，电路的放大倍数将成为频率的函数，这个特性就是频率特性或者频率响应。分为幅频特性和相频特性。 改变频响曲线就是改变其幅度和相位响应，可以通过外加RC，LC网络来改变其幅频特性和相频特性

是哦，现在发现瓶颈了，正查资料来佐证我的下步计划。
通常情况下，如果300B推动牛素质过硬，是不需要并一个电阻和电容的，但我这机就是并了。

资料显示，在牛的处级和次级并电阻和电容，是解决高频不够好的通常做法，所以我在犹豫。

昨天，本人大着胆子，断开牛上面的电阻和电容，确实高频缺失部分泛音的上端。
用并电阻和电容的方式来改善高频，也是存在争议的。
在本机，C1、C5上并瓷片电容，JS的建议只是可以尝试。

前级是SPARK SC10，正努力工作挣钱，另外物色一个胆前级。

但目前我对换什么胆前级，举棋不定。

300B牛并的电阻和电容，难道是通过试不同阻值的电阻来配合电容营造声场？

这个地方，计划上瓷管.33u,1300人民币+呢！所以要重视。
又请教了高手，他说：牛的低频通过能力强，高频通过能力差，通过并一个电阻和电容的手段提升高频表现，同时，电阻有防止产生自激的作用。当电容增大时，应增加电阻阻值，如果电阻阻值小了，会产生自激，如果大了，又会阻碍高频通过能力。至于阻值和电容值，是厂家调好了，不用改变。
针对换电容，他的建议是换一样容量的电容，并最大可能接近原来的电容容量。

探讨的问题：牛的制作，怎样才能使高低频的通过能力一样？通过能力一样，恐怕只是个理想状态吧？

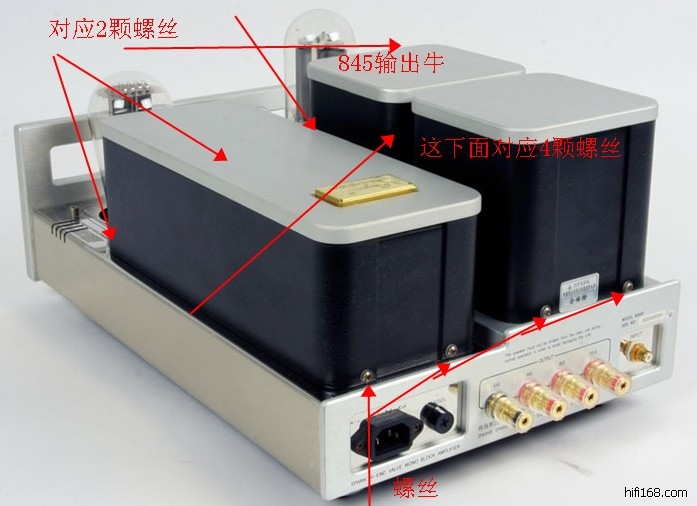

怎样拆开外壳换牛？螺丝位置见图。


应该是连锁的，拆开还是有难度的。

麻烦动手能力强或有经验的老师支招，谢谢！

计划换300B推动牛，因为上.33u瓷管要花费1300-1400，还不如直接换牛。

后面再考虑是否换845输出牛。
