楼主:阿泰

『抽屉式CD机,，不改外观，改为CD抽屉碟镇【第5页仪表测量数据】... [复制链接]

阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
21#
t T
发表于 2011-12-19 11:53 |显示全部

原帖由 海阳 于 2011-12-16 23:26:00 发表
搞这个还是小心点好，最好还是不要改，真要改，重量和直径尽量接近原件。重量大了电机不够力转速就变慢，就算刚开始变化不大时间长了对电机也不好。压片直径大离心力就大，转速变慢时，电机制动力跟不上。CD跟LP不一样，转速是内快外慢，一直变慢，跟LP稳定的转速不一样。有拆CEC转盘的就知道。CEC用重压片，里面的电机也大很多。只有电机跟压片配合好才行。九几年用SONY3000的时候就改过压片，不知道原理做了
海洋兄想得周到!我事前也为这个事想了好久,在试验中寻找合适的方案,并用仪表测量,稍后将结果与大家分享一下.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
22#
t T
发表于 2011-12-19 11:58 |显示全部

原帖由 shot 于 2011-12-18 21:09:00 发表
cdm4粉丝改镇子的见过很多，不过都是改上开盖的，抽屉也改，新鲜，期待泰哥下文。

这个是初期的试验用CD镇子(前文介绍过)
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
23#
t T
发表于 2011-12-19 12:10 |显示全部

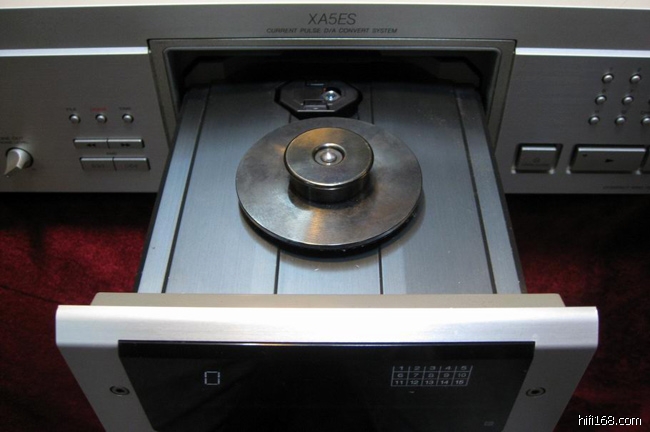

根据试验品的结果,最后选定方案;用黄铜做镇子,放弃不锈钢,原因之一是黄铜比重大,相同的重量,真径可以比不锈钢做得小一点,减少被动力臂的长度,降低马达的起动阻力.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
24#
t T
发表于 2011-12-19 12:15 |显示全部

原帖由 shot 于 2011-12-19 12:12:00 发表
漂亮，泰哥用什么相机拍的?
shot兄见笑了,松下LC33拍摄的,光线不够,拍得也不是好好,凑合一下.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
25#
t T
发表于 2011-12-19 12:26 |显示全部

原来用的是弹簧压盘,对电机的轴压力大概是150g左右;




现在改为黄铜镇子,重80g左右.
最后编辑阿泰 最后编辑于 2011-12-19 12:28:07
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
26#
t T
发表于 2011-12-19 12:33 |显示全部

启动时最高电压~





相差0.04V
最后编辑阿泰 最后编辑于 2011-12-19 12:34:13
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
27#
t T
发表于 2011-12-19 12:40 |显示全部

最内圈(第一首曲)匀减速运行电压~
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
28#
t T
发表于 2011-12-19 13:11 |显示全部

外圈(最后一首曲)匀降速电压.
最后编辑阿泰 最后编辑于 2011-12-19 13:15:30
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
29#
t T
发表于 2011-12-19 13:21 |显示全部

内圈第一首曲刹车回输电压.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
30#
t T
发表于 2011-12-19 13:28 |显示全部

从测量中看出,起动电压和刹车回输电压,用黄铜镇子,都有轻微增大,而电机作匀减速运行过程中,用黄铜镇子时的运行电压反而轻微减少.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
31#
t T
发表于 2011-12-19 13:31 |显示全部

说明:在测量过程中,各测量电压都有0.0*伏的不停变化.
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
32#
t T
发表于 2011-12-19 13:36 |显示全部




你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
33#
t T
发表于 2011-12-19 13:53 |显示全部

CD机马达由内圈500转左右/分,到最外圈200转左右/分.一真在做匀减速转动,原始弹簧压,虽然有150g压力,比黄铜镇子的80g为重,但质量基本在中心,所以起动和制动都较为轻松,而运行过程中,因为没有飞轮效应,基本以电机自身功率来带动,电机电压的波动,就直接反应在转速上...
黄铜镇子,质量分布越往外越大,当启动后,随着马达作匀减速转动,并互为作用,电压有轻微波动,惯量轻易将电机传来的波纹烫平...
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
34#
t T
发表于 2011-12-19 14:12 |显示全部

个人实际听感,用了黄铜CD镇子,声音毛剌大幅减少,音乐背景宁静许多,乐器的分离度提升,细节丰富,音场稳定。这是在机位不变之下，用与不用的区别。但不能就此万事大吉，通过调整机位，还要将声音调到平衡，要不然前边所就的好处也是白搭。
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
35#
t T
发表于 2011-12-19 14:23 |显示全部

以上为个人DIY过程分享，仅供参考
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
阿泰
头像

阿泰

  • 论坛博士后
  • 1949-10-1
  • 13481
  • 13949
  • 2002-10-19
36#
t T
发表于 2011-12-20 13:30 |显示全部

哈哈~~扭大师给你的CD机我做试验品啦
你有你讲...俱有俱讲...哈哈...真系...

                                        鸡 同 鸭 讲
TOP
